Подключение к ПК и софт
Тестер подключается к компьютеру напрямую через miniUSB-разъём. Для работы потребуется установить драйвер для CH340G (преобразователь USB-UART).
Для обновления прошивки рекомендуется использовать эту консольную утилиту.
Для отладки тестов имеется программа, написана на Java и требует Java Runtime версии не менее 8. При запуске под ОС Windows требуется 32-битная версия JRE, которую можно взять,
например, установив среду Arduino.
Программное обеспечение позволяет
- писать, компилировать и отлаживать тесты
- считывать содержимое ПЗУ
- запускать тестирование микросхем с отображеием результатов (тестер может работать без дисплейного модуля)
- обновлять прошивку тестера
Запускаетя командой
Сначала надо инициализировать устройство. В главном меню -> «Device» -> «Connect to» отобразит список обнаруженных COM-портов. Среди них надо выбрать
порт, к которому подключён тестер. В случае успеха соединение будет установлено, а имя порта запомнено, в меню Device появится команда подключения
именно к этому (последнему успешному) порту.
Команда меню Device -> «Device info» покажет окно информации об устройстве. Тут можно посмотреть версию прошивки, сделать резервную копию прошивки
и обновить её (кнопки «Read firmwre» и «Write firmware» соответственно).

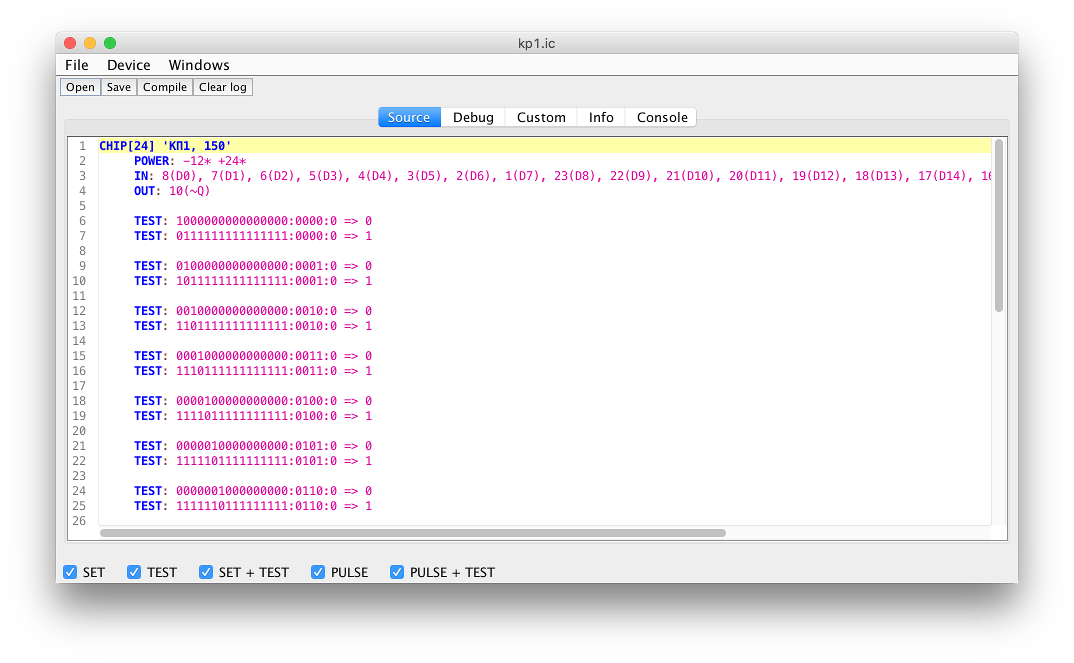

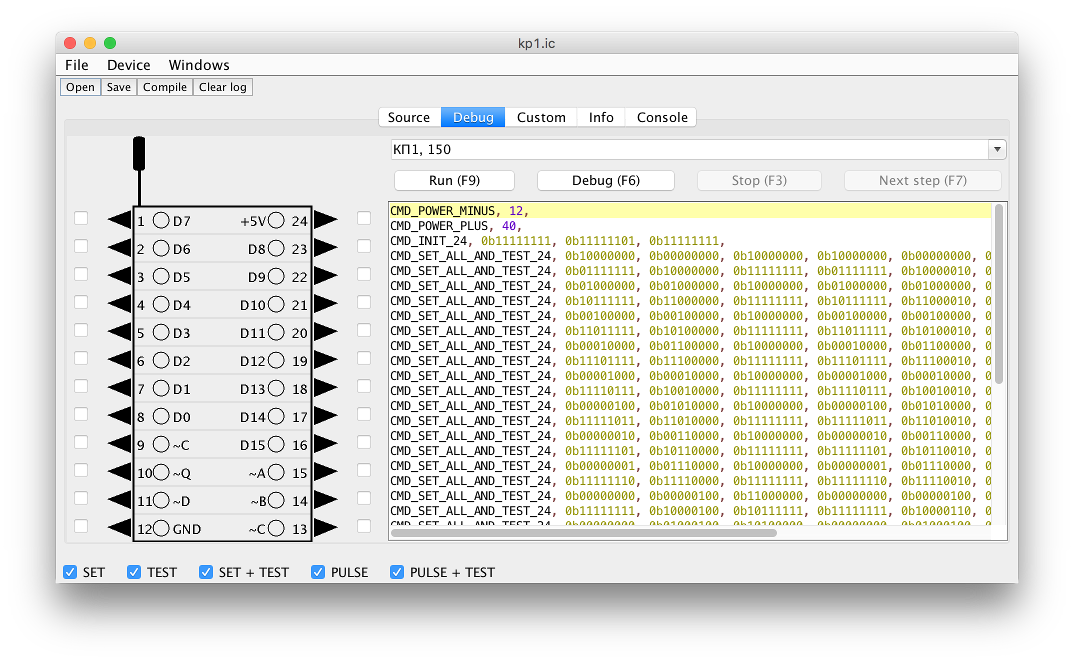

В меню -> Windows можно открыть одно из трёх окон тестера. «Test builder» — это редактор и отладчик тестов. Тут можно писать, компилировать,
и запускать тесты, выполняя их пошагово.

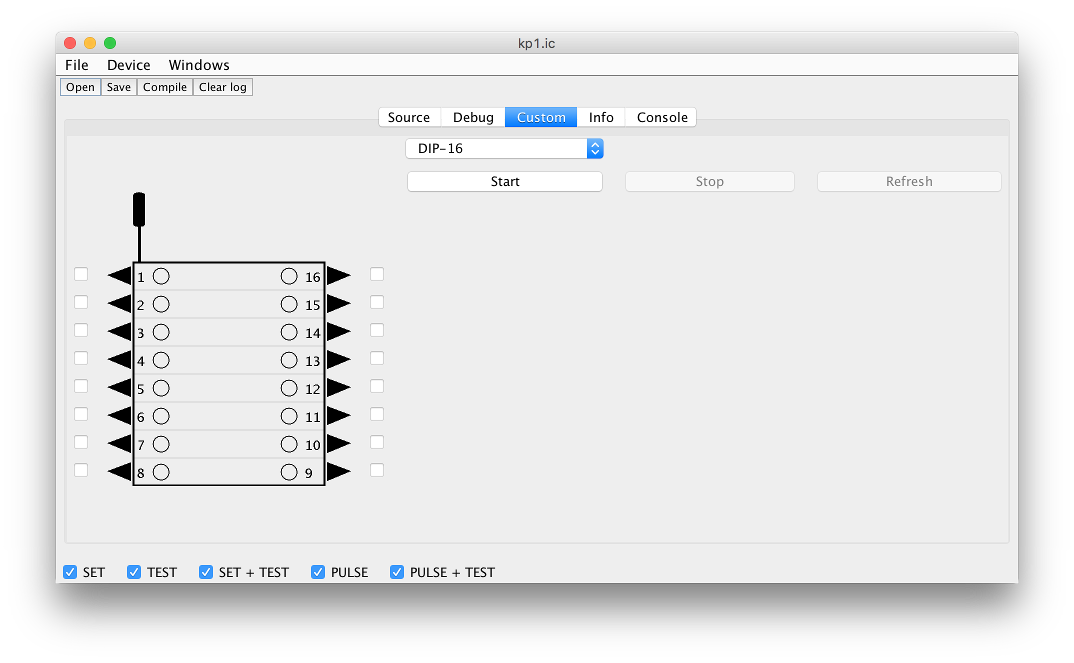

Также есть режим ручного теста.

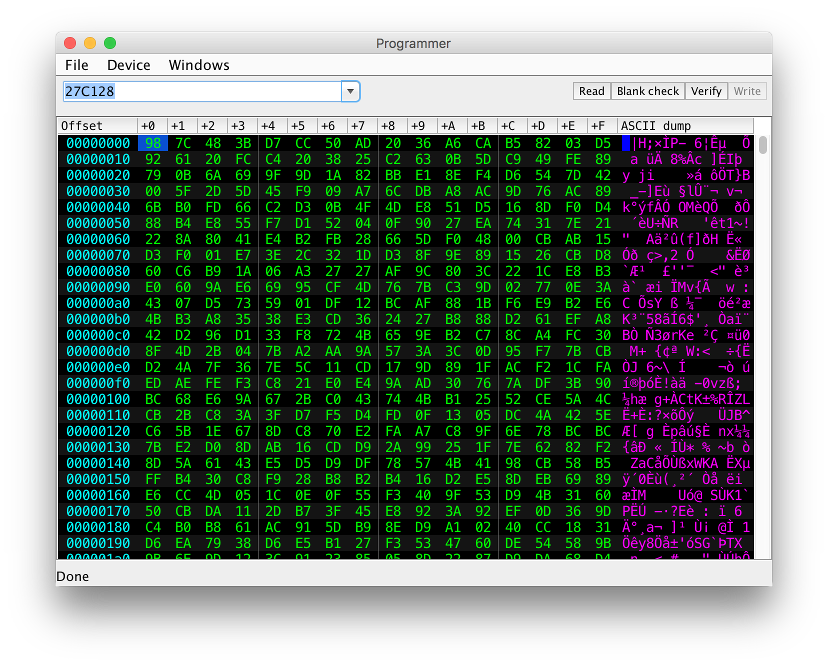

Команда меню -> Windows -> Programmer открывает окно программатора (пока тут можно только считывать содержимое микросхем ПЗУ).
Команда меню -> Windows -> «Logic tester» открывает окно теста логических микросхем. Тут можно запустить автотест логических микросхем,
аналогично тому, как это делается в тестере.
Конструкция
Тестер состоит из двух плат, соединённых «бутербродом». На основной плате расположены цветной дисплей 128×128, клавиатура,
панель ZIF-40, микроконтроллеры и UBS-UART-преобразователь с miniUSB-разъёмом. На дополнительной плате установлены MOSFET-ключи
для подачи питания на проверяемую микросхему.
Выводы микроконтроллера имеют максимальную нагрузочную способность выводов до 40 мА. Этого достаточно для питания
КМОП-микросхем, операционных усилителей,оптопар, сборок ключей и большинства микросхем 155й серии (и большинства
микросхемам серий 555 и 1533). Но для части ТТЛ-микросхем этого тока недостаточно и для удобной работы с ними
предназначен модуль ключей, который содержит 24 полевых транзистора для подачи питания на разные выводы ZIF.
16 ключей подают «землю» и 8 — питания +5В.
