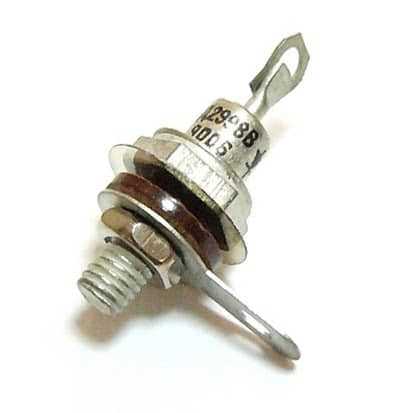

Диод КД202в
Другая кодировка — 2Д202в. Относится к диодам средней мощности. Применяется для преобразования тока из переменного в постоянный при частоте не более 5 кГц. Достаточно недорогой, однако во избежание порчи нового полупроводника при установке в конструкцию теплоотвода или шасси, необходимо удерживать его ключом у основания. Предписанную силу осуществляемой затяжки (1,47 Н*м) запрещается превышать. Помимо этого запрещено осуществлять по отношению к изолированному выводу воздействие более 0,98 Н, это может вызвать разрушение и поломку выполненной из стекла защитной оболочки.
Содержит золото — 0,00053 грамм.
Допустимое обратное напряжение (max.) — 70 В
Импульсное напряжение (max.) — 100 В
Обратный ток — 5 А
Импульсный ток — 9 А
Падение напряжения (max.) — 0,9 В (при прямом токе в 5 А и при T -60…+75°C)
Рабочая частота диода (max.) — 1,2 кГц
t° корпуса диода — 75°C
Вес — 4,62 г
Аналоги: 1N4724
Это основные данные по приведённым моделям кремниевых диодов. Они помогут с поиском необходимого устройства или позволят подобрать подходящий аналог.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
КД202 , 2Д202 (кремниевый диод)
Диоды кремниевые
сплавные.
Предназначены для работы в
качестве выпрямителей переменного
тока частотой до 5000 Гц.
Выпускаются в металлическом
корпусе с винтом.
Масса диода не более 6 г.
Электрические параметры:
| Диод | U обр., В |
U имп., В |
I пр., А |
I имп., А |
U пр. при I пр., В/А | I обр.макс, мА |
F макс, кГц |
| КД202 А |
35 | 50 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 Б |
35 | 50 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 В |
70 | 100 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 Г |
70 | 100 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 Д | 140 | 200 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 Е |
140 | 200 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 Ж |
210 | 300 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 И |
210 | 300 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 К |
280 | 400 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 Л |
280 | 400 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 М |
350 | 500 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 Н | 350 | 500 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 Р | 420 | 600 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 С | 420 | 600 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| 2Д202 Т | 560 | 800 | 3 | 9 | 1 В при 3 А | 1 | 1,2 |
| без снижения U обр.макс и I пр.ср. |
до 1,2 кГц |
| со снижением I пр.ср. | от 1,2 до 5 кГц |
Предельные параметры:
| Температура окружающей среды |
-60°С…+130°С |
| Давление окружающего воздуха |
от 2,7 * 104 до 3 * 105 Па |
| Относительная влажность при 40° С |
до 98% |
| Вибр. нагрузки в диапазоне частот 10…2000 Гц |
до 15 g. |
| Ударные многократные нагрузки с ускорением |
до 150 g. |
| Линейные ускорения |
до 150 g. |
| Гарантийная наработка не менее |
10000 часов. |
Графики:
 |
Зависимость допустимого среднего значения тока Iпр.ср. (постоянного прямого тока Iпр.) от температуры окружающей среды для диодов: КД202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р. *Радиаторы из дюралюминия толщиной 3 мм. 1 — без радиатора. 2 — радиатор 10 см2. 3 — радиатор 25 см2. 4 — радиатор 50 см2. 5 — радиатор 100 см2. 6 — радиатор 150 см2. |
 |
Зависимость допустимого среднего значения тока Iпр.ср. (постоянного прямого тока Iпр.) от температуры окружающей среды для диодов: КД202Г, КД202Е, КД202И, КД202Л, КД202Н, КД202С. *Радиаторы из дюралюминия толщиной 3 мм. 1 — без радиатора. 2 — радиатор 10 см2. 3 — радиатор 25 см2. 4 — радиатор 50 см2. 5 — радиатор 100 см2. 6 — радиатор 150 см2. |
 |
Зависимость допустимого среднего значения прямого тока Iпр.ср. (постоянного прямого тока Iпр.) от температуры корпуса. 1 — для диодов Д202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р. 2 — КД202Г, КД202Е, КД202И, КД202Л, КД202Н, КД202С. |
 |
Зависимость коэффициента допустимой импульсной перегрузки Kимп.макс. от длительности импульса tимп. |
 |
Зависимость допустимого среднего значения прямого тока I пр.ср. от частоты F для синусоидального подводимого напряжения и активно-индуктивной нагрузки. |
Возврат к оглавлению
справочникаНа Главную страницу
www.5v.ru

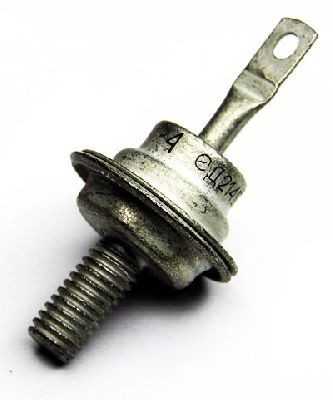

Диод Д242
Диффузионный полупроводник. Изготовлен из кремния и «упакован» в металлостекляный корпус. Выводы жёсткие. На поверхности обозначены тип и цоколевка (отображение взаиморасположения электродов и выводов). Д242 относится к числу выпрямительных среднемощных диодов, то есть он рассчитан на выпрямление тока от 300mA до 10А. Применяется в различных сферах радиоэлектронной промышленности.
Постоянное обратное напряжение (max.) — 100 В
Постоянный прямой ток (max.) — 10 А
Прямое напряжение (mid.) — 1,25 В
Рабочая температура — -65…+130°C
Обратный ток (mid.) — не более 3 mA
Граничная частота — 1 кГц
Вес (со всеми дополняющими) — 18 г
Вес (только диод) — 12 г
Аналоги: Д243, Д245, Д246
КД202 , 2Д202 (кремниевый диод)
Диоды кремниевые
сплавные.
Предназначены для работы в
качестве выпрямителей переменного
тока частотой до 5000 Гц.
Выпускаются в металлическом
корпусе с винтом.
Масса диода не более 6 г.
Электрические параметры:
| Диод | U обр., В |
U имп., В |
I пр., А |
I имп., А |
U пр. при I пр., В/А | I обр.макс, мА |
F макс, кГц |
| КД202 А |
35 | 50 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 Б |
35 | 50 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 В |
70 | 100 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 Г |
70 | 100 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 Д | 140 | 200 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 Е |
140 | 200 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 Ж |
210 | 300 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 И |
210 | 300 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 К |
280 | 400 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 Л |
280 | 400 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 М |
350 | 500 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 Н | 350 | 500 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 Р | 420 | 600 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 С | 420 | 600 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| 2Д202 Т | 560 | 800 | 3 | 9 | 1 В при 3 А | 1 | 1,2 |
| без снижения U обр.макс и I пр.ср. |
до 1,2 кГц |
| со снижением I пр.ср. | от 1,2 до 5 кГц |
Предельные параметры:
| Температура окружающей среды |
-60°С…+130°С |
| Давление окружающего воздуха |
от 2,7 * 104 до 3 * 105 Па |
| Относительная влажность при 40° С |
до 98% |
| Вибр. нагрузки в диапазоне частот 10…2000 Гц |
до 15 g. |
| Ударные многократные нагрузки с ускорением |
до 150 g. |
| Линейные ускорения |
до 150 g. |
| Гарантийная наработка не менее |
10000 часов. |
Графики:
 |
Зависимость допустимого среднего значения тока Iпр.ср. (постоянного прямого тока Iпр.) от температуры окружающей среды для диодов: КД202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р. *Радиаторы из дюралюминия толщиной 3 мм. 1 — без радиатора. 2 — радиатор 10 см2. 3 — радиатор 25 см2. 4 — радиатор 50 см2. 5 — радиатор 100 см2. 6 — радиатор 150 см2. |
 |
Зависимость допустимого среднего значения тока Iпр.ср. (постоянного прямого тока Iпр.) от температуры окружающей среды для диодов: КД202Г, КД202Е, КД202И, КД202Л, КД202Н, КД202С. *Радиаторы из дюралюминия толщиной 3 мм. 1 — без радиатора. 2 — радиатор 10 см2. 3 — радиатор 25 см2. 4 — радиатор 50 см2. 5 — радиатор 100 см2. 6 — радиатор 150 см2. |
 |
Зависимость допустимого среднего значения прямого тока Iпр.ср. (постоянного прямого тока Iпр.) от температуры корпуса. 1 — для диодов Д202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р. 2 — КД202Г, КД202Е, КД202И, КД202Л, КД202Н, КД202С. |
 |
Зависимость коэффициента допустимой импульсной перегрузки Kимп.макс. от длительности импульса tимп. |
 |
Зависимость допустимого среднего значения прямого тока I пр.ср. от частоты F для синусоидального подводимого напряжения и активно-индуктивной нагрузки. |
Возврат к оглавлению
справочникаНа Главную страницу
www.5v.ru
Диод КД202в
Другая кодировка — 2Д202в. Относится к диодам средней мощности. Применяется для преобразования тока из переменного в постоянный при частоте не более 5 кГц. Достаточно недорогой, однако во избежание порчи нового полупроводника при установке в конструкцию теплоотвода или шасси, необходимо удерживать его ключом у основания. Предписанную силу осуществляемой затяжки (1,47 Н*м) запрещается превышать. Помимо этого запрещено осуществлять по отношению к изолированному выводу воздействие более 0,98 Н, это может вызвать разрушение и поломку выполненной из стекла защитной оболочки.
Содержит золото — 0,00053 грамм.
Допустимое обратное напряжение (max.) — 70 В
Импульсное напряжение (max.) — 100 В
Обратный ток — 5 А
Импульсный ток — 9 А
Падение напряжения (max.) — 0,9 В (при прямом токе в 5 А и при T -60…+75°C)
Рабочая частота диода (max.) — 1,2 кГц
t° корпуса диода — 75°C
Вес — 4,62 г
Аналоги: 1N4724
Это основные данные по приведённым моделям кремниевых диодов. Они помогут с поиском необходимого устройства или позволят подобрать подходящий аналог.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.
Диод N4007
Кремниевый диод малой мощности в пластиковом корпусе модели DO-41.
Весьма часто применяется, чтобы сформировать блок питания (как компонент выпрямителя, включающего в себя 4 диода). Как и прочие модели, предназначен для преобразования характера напряжения (был переменным, становится постоянным). Выпускаются диоды подобного образца преимущественно в Тайване компаниями DIODES и RECTRON SEMICONDACTOR. В иных зарубежных странах изготовители тоже есть, но объём поставок от них невелик.
Массово применяется в телефонах, смартфонах, планшетных компьютерах.
Для самых недорогих маломощных (до 1 Ватта) устройств достаточно всего одного такого диода (вместо моста из 4-х). Чтобы легче ориентироваться при установке, на покрытии имеется выделенное цветном кольцо, обозначающее расположение катодного вывода.
Длина вывода на каждой стороне диода достаточна как для горизонтального расположения, так и для вертикальной установки. Имеет низкую себестоимость. Почти все полупроводники серии 1N4001 — 1N4007 возможно заменить на 1N4007 при необходимости. Мажет применяться в радиоаппаратуре вместо варикапа.
Постоянное обратное напряжение (max.) — 1000 В
Постоянный ток (max.) — 1 А (при 75°C)
Прямое напряжение (max.) — 1,1 В
Рабочая температура — -65…+175°C
Вес — 0,33 г
Аналоги
- Российские:
- КД243ж;
- КД258д.
- Зарубежные:
- HEPR0056RT;
- BYW43;
- 1N2070, 1N3549;
- BY156, BYW27.
Диод N4007
Кремниевый диод малой мощности в пластиковом корпусе модели DO-41.
Весьма часто применяется, чтобы сформировать блок питания (как компонент выпрямителя, включающего в себя 4 диода). Как и прочие модели, предназначен для преобразования характера напряжения (был переменным, становится постоянным). Выпускаются диоды подобного образца преимущественно в Тайване компаниями DIODES и RECTRON SEMICONDACTOR. В иных зарубежных странах изготовители тоже есть, но объём поставок от них невелик.
Массово применяется в телефонах, смартфонах, планшетных компьютерах.
Для самых недорогих маломощных (до 1 Ватта) устройств достаточно всего одного такого диода (вместо моста из 4-х). Чтобы легче ориентироваться при установке, на покрытии имеется выделенное цветном кольцо, обозначающее расположение катодного вывода.
Длина вывода на каждой стороне диода достаточна как для горизонтального расположения, так и для вертикальной установки. Имеет низкую себестоимость. Почти все полупроводники серии 1N4001 — 1N4007 возможно заменить на 1N4007 при необходимости. Мажет применяться в радиоаппаратуре вместо варикапа.
Постоянное обратное напряжение (max.) — 1000 В
Постоянный ток (max.) — 1 А (при 75°C)
Прямое напряжение (max.) — 1,1 В
Рабочая температура — -65…+175°C
Вес — 0,33 г
Аналоги
- Российские:
- КД243ж;
- КД258д.
- Зарубежные:
- HEPR0056RT;
- BYW43;
- 1N2070, 1N3549;
- BY156, BYW27.

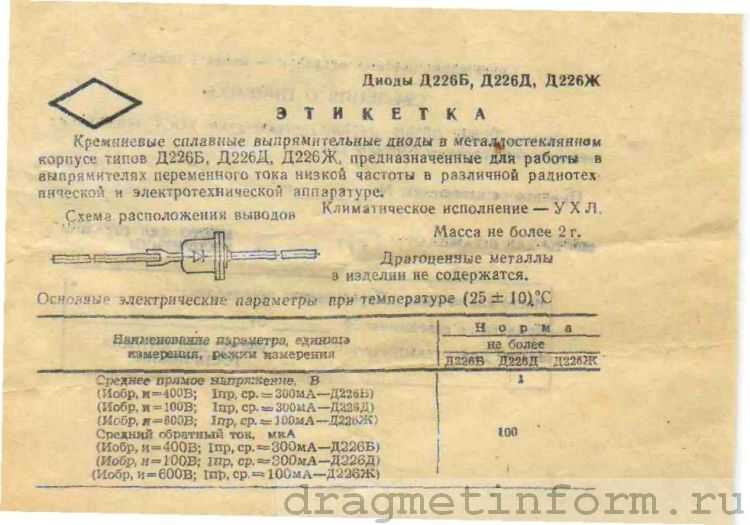

Диод Д226
Маломощный диод. Вся серия (Д226, Д226а — Д226е) представляет собой кремниевые устройства в корпусе из стекла и металла. Обладают гибкими выводами, а на корпусе имеется цоколевка. Выход для катода (1мм) немного толще выхода для анода (0,8мм). Может применяться для снижения напряжения в лампах накаливания. В кодировке может быть замена Д (сплавные) на МД (диффузионные).
Обратное импульсное напряжение (max.) — 400 В
Прямой ток (max.) — 300 mA
Прямое напряжение (max.) — 1 В
Обратный ток — 100 mkA
Рабочая частота (max.) — 1кГц
Рабочая температура (max.) — 80°C
Корпус: Д-7
Аналоги: любые модели из родной серии.
