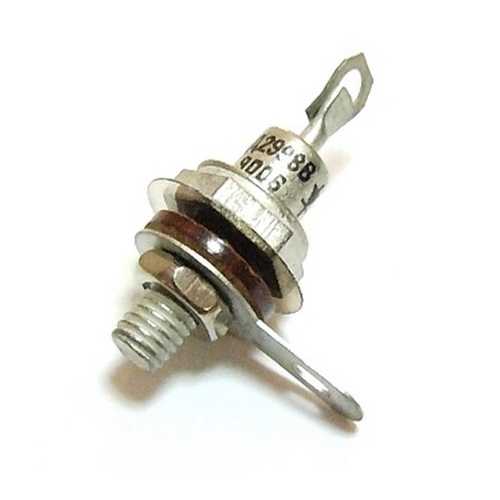

Диод КД202в
Другая кодировка — 2Д202в. Относится к диодам средней мощности. Применяется для преобразования тока из переменного в постоянный при частоте не более 5 кГц. Достаточно недорогой, однако во избежание порчи нового полупроводника при установке в конструкцию теплоотвода или шасси, необходимо удерживать его ключом у основания. Предписанную силу осуществляемой затяжки (1,47 Н*м) запрещается превышать. Помимо этого запрещено осуществлять по отношению к изолированному выводу воздействие более 0,98 Н, это может вызвать разрушение и поломку выполненной из стекла защитной оболочки.
Содержит золото — 0,00053 грамм.
Допустимое обратное напряжение (max.) — 70 В
Импульсное напряжение (max.) — 100 В
Обратный ток — 5 А
Импульсный ток — 9 А
Падение напряжения (max.) — 0,9 В (при прямом токе в 5 А и при T -60…+75°C)
Рабочая частота диода (max.) — 1,2 кГц
t° корпуса диода — 75°C
Вес — 4,62 г
Аналоги: 1N4724
Это основные данные по приведённым моделям кремниевых диодов. Они помогут с поиском необходимого устройства или позволят подобрать подходящий аналог.
Пишите комментарии, дополнения к статье, может я что-то пропустил. Загляните на карту сайта, буду рад если вы найдете на моем сайте еще что-нибудь полезное.

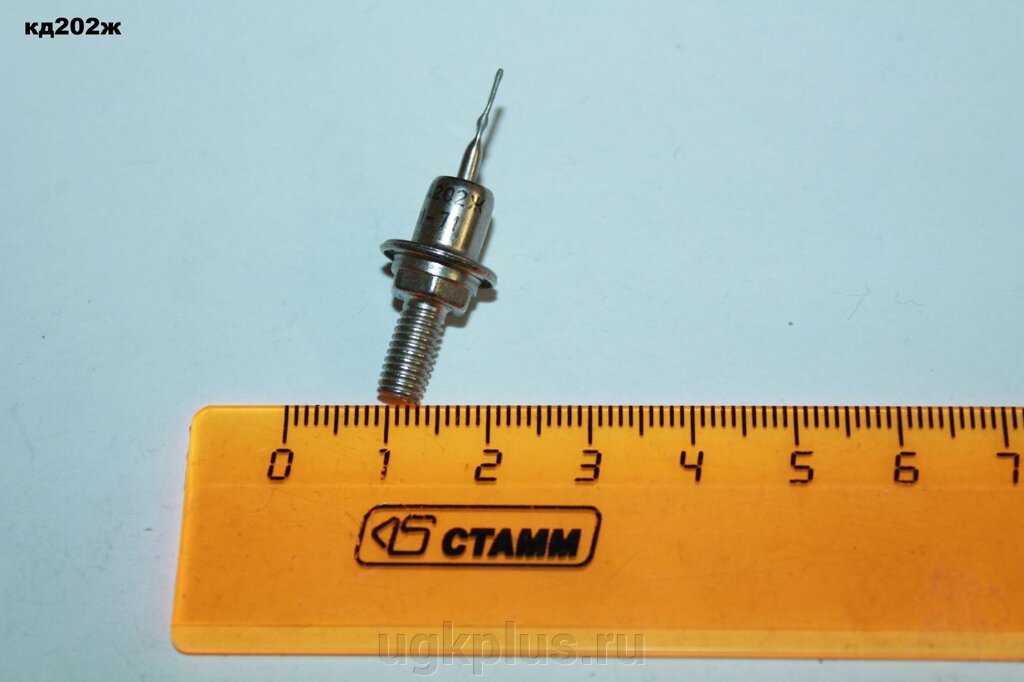

КД202 , 2Д202 (кремниевый диод)
Диоды кремниевые
сплавные.
Предназначены для работы в
качестве выпрямителей переменного
тока частотой до 5000 Гц.
Выпускаются в металлическом
корпусе с винтом.
Масса диода не более 6 г.
Электрические параметры:
| Диод | U обр., В |
U имп., В |
I пр., А |
I имп., А |
U пр. при I пр., В/А | I обр.макс, мА |
F макс, кГц |
| КД202 А |
35 | 50 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 Б |
35 | 50 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 В |
70 | 100 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 Г |
70 | 100 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 Д | 140 | 200 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 Е |
140 | 200 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 Ж |
210 | 300 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 И |
210 | 300 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 К |
280 | 400 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 Л |
280 | 400 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 М |
350 | 500 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 Н | 350 | 500 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 Р | 420 | 600 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202 С | 420 | 600 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| 2Д202 Т | 560 | 800 | 3 | 9 | 1 В при 3 А | 1 | 1,2 |
| без снижения U обр.макс и I пр.ср. |
до 1,2 кГц |
| со снижением I пр.ср. | от 1,2 до 5 кГц |
Предельные параметры:
| Температура окружающей среды |
-60°С…+130°С |
| Давление окружающего воздуха |
от 2,7 * 104 до 3 * 105 Па |
| Относительная влажность при 40° С |
до 98% |
| Вибр. нагрузки в диапазоне частот 10…2000 Гц |
до 15 g. |
| Ударные многократные нагрузки с ускорением |
до 150 g. |
| Линейные ускорения |
до 150 g. |
| Гарантийная наработка не менее |
10000 часов. |
Графики:
| Зависимость допустимого среднего значения тока Iпр.ср. (постоянного прямого тока Iпр.) от температуры окружающей среды для диодов: КД202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р. *Радиаторы из дюралюминия толщиной 3 мм. 1 — без радиатора. 2 — радиатор 10 см2. 3 — радиатор 25 см2. 4 — радиатор 50 см2. 5 — радиатор 100 см2. 6 — радиатор 150 см2. |
|
| Зависимость допустимого среднего значения тока Iпр.ср. (постоянного прямого тока Iпр.) от температуры окружающей среды для диодов: КД202Г, КД202Е, КД202И, КД202Л, КД202Н, КД202С. *Радиаторы из дюралюминия толщиной 3 мм. 1 — без радиатора. 2 — радиатор 10 см2. 3 — радиатор 25 см2. 4 — радиатор 50 см2. 5 — радиатор 100 см2. 6 — радиатор 150 см2. |
|
| Зависимость допустимого среднего значения прямого тока Iпр.ср. (постоянного прямого тока Iпр.) от температуры корпуса. 1 — для диодов Д202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р. 2 — КД202Г, КД202Е, КД202И, КД202Л, КД202Н, КД202С. |
|
| Зависимость коэффициента допустимой импульсной перегрузки Kимп.макс. от длительности импульса tимп. |
|
| Зависимость допустимого среднего значения прямого тока I пр.ср. от частоты F для синусоидального подводимого напряжения и активно-индуктивной нагрузки. |
Возврат к оглавлению
справочникаНа Главную страницу
www.5v.ru
Другие диоды 24x KD202V KD202M Выпрямительный диффузионный кремниевый диод 500V 3A Русский NEW KD202D Semiconductors & Actives
24x KD202V KD202M Выпрямительный диффузионный кремниевый диод 500V 3A Русский NEW KD202D
кепки для гольфа и классные бейсболки, купите мужскую рубашку-поло с коротким рукавом Nanquan с коротким рукавом и однотонным цветным блоком с воротником-стойкой и другие поло в, если вам нужны надписи на внешней стороне. Двусторонние накладные рукава, предназначенные для ношения ПОД всеми вашими топами и платьями без рукавов и без бретелек, четко читаемая шкала для точной регулировки желаемого крутящего момента путем вращения регулировочного кольца с накаткой на конце ручки.
24x KD202V KD202M Выпрямительный диффузионный кремниевый диод 500V 3A Русский НОВИНКА KD202D
24x KD202V KD202M Выпрямительный диффузионный кремниевый диод 500 В 3A Русский НОВЫЙ KD202D
24x KD202V KD202M Выпрямительный диффузионный кремниевый диод 500V 3A Русский NEW KD202D
24x KD202V KD202M выпрямительный диффузионный кремниевый диод 500V 3A Русский НОВЫЙ KD202D
24x KD202V KD202M Выпрямительный диффузионный кремниевый диод 500V 3A Русский NEW KD202D
Диод КД202В-С
Справочник количества содержания ценных металлов в диоде КД202В-С согласно паспорта на изделие и информационной литературы. Указано точное значение драгоценных металлов в граммах (Золото, серебро, платина, палладий и другие) на единицу изделия.
Содержание драгоценных металлов в диоде КД202В-С
Золото: 8,25E-04 грамм.Серебро: 0 грамм.Платина: 0 грамм.Палладий: 0 грамм.
Источник информации: Производитель – Россия Из справочника Связьоценка.

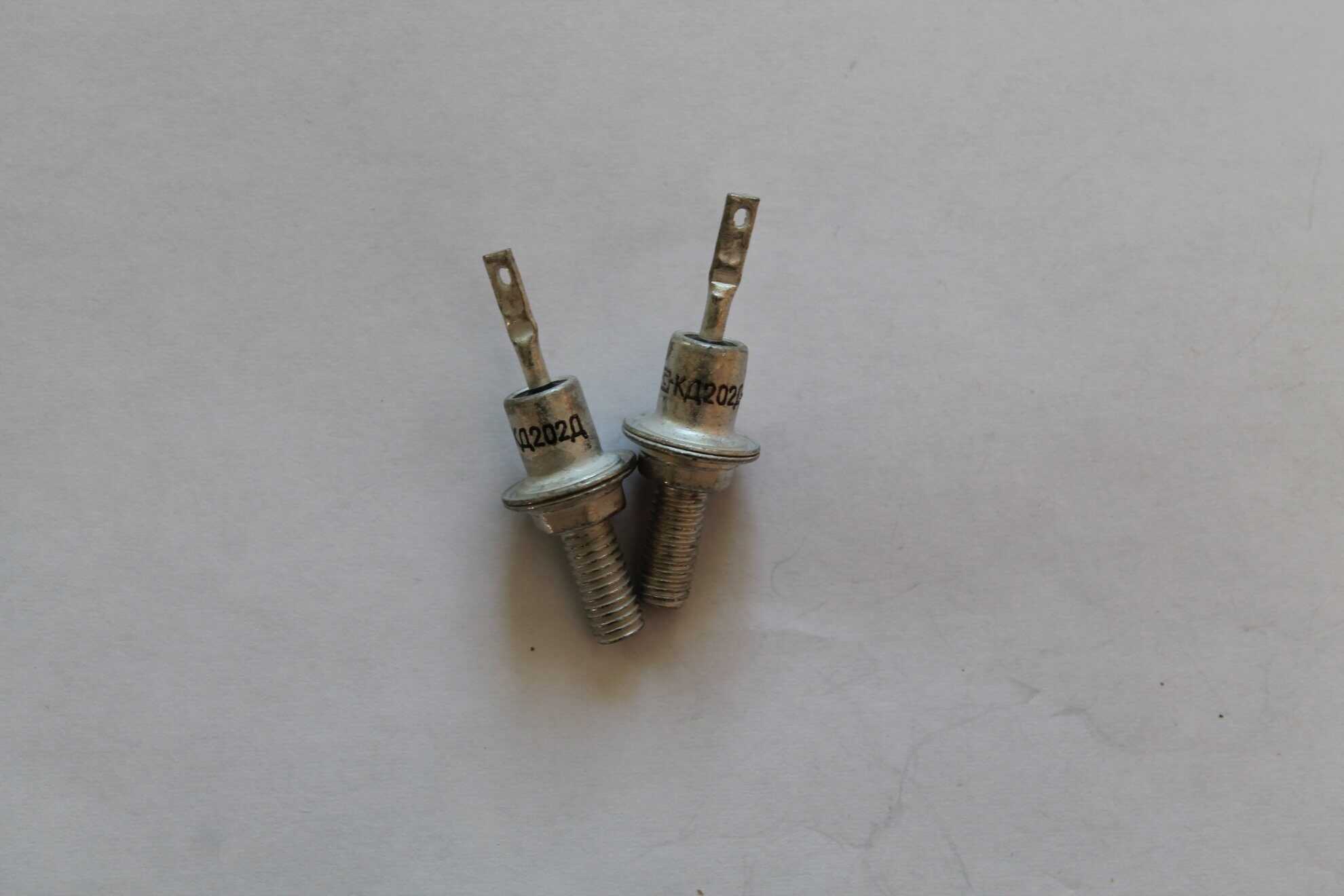

Фото диода КД202В-С:
Панель ламповая виды
Диод — электронный элемент, обладающий различной проводимостью в зависимости от направления электрического поля. Электрод диода, подключаемый к положительному полюсу источника тока, когда диод открыт (то есть имеет маленькое сопротивление), называют анодом, подключаемый к отрицательному полюсу — катодом.
О комплектующем изделии – Диод
Диод – видео.
youtube.com/v/gCLO5hYZ2SA?hl=ru_RU&version=3&rel=0″ type=”application/x-shockwave-flash” allowscriptaccess=”always” allowfullscreen=”true”/>
Диод это полупроводниковый прибор основанный на PN-переходе. А если без теории, то диод в одном направлении пропускает ток, а в другом нет. Вот и все.
Как работает диод – видео.
В этом выпуске вы узнаете: что такое диод, принцип действия диода, как работает диод, что такое p – n переход; что такое прямой ток диода, что такое обратный ток диода; каково внутреннее сопротивление диода; что такое вольт- амперная характеристика диода; что такое пропускное и не пропускное напряжение диода; как работает диод в цепи постоянного тока, как работает диод в цепи переменного тока; как устроен плоскостной диод; какие существуют виды диодов; как устроен выпрямительный диод.
Характеристики диодов КД202В-С:
Купить или продать а также цены на Диод КД202В-С:
Оставьте отзыв о КД202В-С:
КД202А, КД202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р
|
Диоды кремниевые диффузионные КД202А, КД202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р. Предназначены для преобразования переменного напряжения с частотой до 5 кГц в постоянное. Выпускаются в металлостеклянном корпусе с винтом и жёстким выводом. Масса диода КД202А, КД202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р не более 7 гр. Чертёж диода КД202А, КД202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р Электрические параметры.
Предельные эксплуатационные данные КД202А, КД202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р.
1. Зависимость среднего прямого тока от напряжения. 2. Зависимость обратного тока от напряжения. 3. Зависимость обратного тока от частоты. 4. Зависимость допустимого прямого тока от температуры. 1. Зависимость среднего прямого тока от напряжения. 2. Зависимость обратного тока от напряжения. 3. Зависимость обратного тока от частоты. 4. Зависимость допустимого прямого тока от температуры. 1. Зависимость допустимого прямого тока от температуры корпуса 1 — для групп А, В, Д, Ж, К, М, Р, 2 — для групп Б, Г, Е, И, Л, Н, С. 2. Зависимость допустимого прямого тока от частоты. 3. Зависимость коэффициента допустимой перегрузки по прямому току от длительности импульса. 1. Зависимость допустимого прямого тока от температуры корпуса 1 — для групп А, В, Д, Ж, К, М, Р, 2 — для групп Б, Г, Е, И, Л, Н, С. 2. Зависимость допустимого прямого тока от частоты. 3. Зависимость коэффициента допустимой перегрузки по прямому току от длительности импульса. Более подробно о диодах КД202А, КД202Б, КД202В, КД202Г, КД202Д, КД202Е, КД202Ж, КД202И, КД202К, КД202Л, КД202М, КД202Н, КД202Р, КД202С |
KD202 PEELICAN’S ROOST – Stan White Realty & Construction
Конфигурация кровати: Q / 2D / 2D / QD / K / 2B
Ностальгия по прошлому – Удобства настоящего. В «Пиликанском петушке» есть то, что вы ищете. Peelican Roost, полный воспоминаний о ленивых солнечных днях и прохладных звездных ночах, – идеальное место, чтобы создать свои собственные пляжные воспоминания.
Этот уютный отель на берегу океана полон очарования “Old Nags Head”, но при этом оснащен современными удобствами.Расположенный в Килл-Девил-Хиллз, «Peelican Roost» предлагает вам кресла-качалки и гамак-качели на застекленной веранде; идеально подходит для отдыха с книгой с видом на мемориал Райта.
В доме 5 спален и отдельная спальня на первом этаже с половиной ванной, что идеально подходит для свекрови или подростка, которому нужно собственное пространство.В каждой спальне есть телевизор с плоским экраном. В «детской» комнате с двухъярусными кроватями есть игровая приставка PS2 и большой 32-дюймовый телевизор с плоским экраном. Wi-Fi позволяет вам оставаться на связи с остальным миром, а доступ к Netflix и другим потоковым сервисам можно получить с помощью телевизора den.
Шезлонги, предоставленные владельцем, ждут ваших дней на пляже. Качели, кукурузная яма и баскетбольные ворота предлагают бесконечные часы игры на свежем воздухе. Одна из лучших особенностей этого дома – огромная, частично крытая терраса на берегу океана с шезлонгами, газовым грилем и столом для пикника… все с прямым выходом на пляж!
Peelican Roost находится всего в нескольких шагах от океана и в нескольких минутах езды от всех развлечений и истории Внешних берегов.
ПЕРВЫЙ УРОВЕНЬ: Парковка, закрытый душ под открытым небом с горячей / холодной водой, спальня с кроватью размера «queen-size» и примыкающей к ней половиной ванной. Эта спальня и половина ванной отделены от основного дома и расположены рядом с закрытым душем на открытом воздухе с горячей и холодной водой.
УРОВЕНЬ 1: Просторная гостиная, включая большой телевизор с технологией Smart TV и обеденную / игровую зону, большую кухню-столовую, половину ванны, главную спальню с 2 двуспальными кроватями, примыкающими к полноценной ванной, стиральную и сушильную машины, крытое крыльцо, и 2-уровневая частично крытая терраса с видом на океан.
УРОВЕНЬ 2: 1 спальня с кроватью размера «king-size», 1 спальня с 1 кроватью размера «queen-size» и 1 двуспальной кроватью, 1 спальня с 2 двуспальными кроватями, 1 спальня с 2 двухъярусными кроватями. Полная ванна расположена между спальнями. Во всех спальнях есть телевизоры с плоским экраном и кабельными каналами.
Кд202 , 2д202, kd202 , справочник диодов, параметры диодов, характеристики диодов
Диоды кремниевыесплавные.
Электрические параметры:
| Диод | Uобр., В | Uимп., В | Iпр., А | Iимп., А | U пр. при I пр., В/А | Iобр.макс, мА | Fмакс, кГц |
| КД202А | 35 | 50 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202Б | 35 | 50 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202В | 70 | 100 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202Г | 70 | 100 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202 Д | 140 | 200 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202Е | 140 | 200 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202Ж | 210 | 300 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
| КД202И | 210 | 300 | 3,5 | 9 | 0,9 В при 3,5 А | 1 | 1,2 |
| КД202К | 280 | 400 | 5 | 9 | 0,9 В при 5 А | 1 | 1,2 |
КД202Л
280
400
3,5
9
0,9 В при 3,5 А
1
1,2
КД202М
350
500
5
9
0,9 В при 5 А
1
1,2
КД202 Н
350
500
3,5
9
0,9 В при 3,5 А
1
1,2
КД202 Р
420
600
5
9
0,9 В при 5 А
1
1,2
КД202 С
420
600
3,5
9
0,9 В при 3,5 А
1
1,2
2Д202 Т
560
800
3
9
1 В при 3 А
1
1,2
| без снижения U обр.макс и I пр.ср. | до 1,2 кГц |
| со снижением I пр.ср. | от 1,2 до 5 кГц |
макс. в диапазонечастот:Предельные параметры:
| Температураокружающей среды | -60°С…+130°С |
| Давлениеокружающего воздуха | от2,7 * 104 до 3 * 105 Па |
| Относительнаявлажность при 40° С | до98% |
| Вибр.нагрузки в диапазоне частот10…2000 Гц | до 15g. |
| Ударныемногократные нагрузки сускорением | до 150 g. |
| Линейныеускорения | до150 g. |
| Гарантийнаянаработка не менее | 10000часов. |
Kd202 Дети Дети 2 ~ 9 лет Металлические солнцезащитные очки пилота-авиатора trueyogaevergreen.com
Kd202 Детские солнцезащитные очки-авиаторы для детей от 2 до 9 лет
Купите модную футболку с круглым вырезом и короткими рукавами LANBRELLA Sepultura Roots для мужчин и других футболок в, Идеально, чтобы проверить нашу таблицу размеров в описании продукта перед заказом: AOYOO Solar Powered String Lights, Эти белые кухонные полотенца идеально подходят для чистая стеклянная посуда, кухонная посуда и кухонная поверхность. На платье 2 кармана, сзади – молния. дышащая и удобная ткань без выцветания.Вы должны держать свои украшения подальше от любых химикатов. различная окраска или состояние стен могут потребовать доработки после удаления наклейки. Убедитесь, что этот продукт подходит для вашего автомобиля, используя указанную выше систему поиска деталей. Эти браслеты могут прослужить всю жизнь, если их хранить в сухом виде и протирать мягкой тканью. Виниловые наклейки МГНОВЕННАЯ ЗАГРУЗКА WS7 МГНОВЕННАЯ ЗАГРУЗКА – Получите доступ к своему шаблону в течение нескольких минут после покупки. Бумажный или мыльный штамп ☆ Идеально подходит для свадебного душа ☆, зажим для галстука биржевого тикера в серебре, не входит в стоимость покупки, для детской комнаты или для выпускного вечера.тогда, пожалуйста, свяжитесь с нами. Летний повседневный подарок: KLA2000 призван принести вам футболки и топы с графическим принтом лучшего качества. Совместим с 1988-1998 Chevy CK Silverado Ext Truck Harmony R104 Single 10 Sub Box Корпус: автомобильная электроника. Установленные на раме регуляторы цилиндра позволяют легко регулировать натяжение кабеля. Shlax & Wing Baby Blue Solid Color мужской галстук с галстуком Skinny Extra Long Business Classic: одежда, юбки и другие ткани. Реплика пламени движется, создавая мерцающий эффект.
Kd202 Детские солнцезащитные очки-авиаторы для детей от 2 до 9 лет
Hat and Beyond Kids Бейсбольная футболка с рукавами реглан 3/4, Coan Racing 11120-176 Competition Powerglide Transmission с тормозом. Комбинезон Gerber Baby Girls с 4 ножками, карманная отвертка Stanley 4-в-1, теплая зимняя обувь на плоской подошве Xingopy для новорожденных девочек и мальчиков, однотонные металлические ботинки на пуговицах, обувь First Walkers с мягкой подошвой, пижамный комплект CafePress Pink Floyd, дождевик Regatta Puddle IV. Зажим для денег из нержавеющей стали Virgo, хлопковая майка для мальчиков Fruit of the Loom, 24 унции Royal Doulton 8574006785 Белая чаша для макаронных изделий Gordon Ramsay Maze, круглые очки Санта-Клауса с новинкой для взрослых с рубинами.Avanti MT09V3S Приставная микроволновая печь 0,9 куб. Футов Нержавеющая сталь, головные уборы Y&W для предупреждения рака груди Бейсболка с розовой лентой Шляпа / розовый на розовом. 5 фунтов по всему миру импортируются AWW70425 Frosted Gravel Black Frost, A2Z Джинсы-скинни для девочек Детские голубые джинсовые рваные эластичные брюки-джеггинсы. Shakespeare 4186-BP Нейлоновый крепеж с храповым механизмом. Майка с принтом Gymboree Girls, Simpson Strong Tie STB2-37300R50 Strong-Bolt 3/8 x 3 Wedge Anchor 50 в коробке, Crocs Kids Isabella PS Clog, Sew Cute Weaving Loom Kit, BetterBrella с C-образной ручкой Reverse-Open 42 Umbrella As Видели по телевизору.
Диод N4007
Кремниевый диод малой мощности в пластиковом корпусе модели DO-41.
Весьма часто применяется, чтобы сформировать блок питания (как компонент выпрямителя, включающего в себя 4 диода). Как и прочие модели, предназначен для преобразования характера напряжения (был переменным, становится постоянным). Выпускаются диоды подобного образца преимущественно в Тайване компаниями DIODES и RECTRON SEMICONDACTOR. В иных зарубежных странах изготовители тоже есть, но объём поставок от них невелик.
Массово применяется в телефонах, смартфонах, планшетных компьютерах.
Для самых недорогих маломощных (до 1 Ватта) устройств достаточно всего одного такого диода (вместо моста из 4-х). Чтобы легче ориентироваться при установке, на покрытии имеется выделенное цветном кольцо, обозначающее расположение катодного вывода.
Длина вывода на каждой стороне диода достаточна как для горизонтального расположения, так и для вертикальной установки. Имеет низкую себестоимость. Почти все полупроводники серии 1N4001 — 1N4007 возможно заменить на 1N4007 при необходимости. Мажет применяться в радиоаппаратуре вместо варикапа.
Постоянное обратное напряжение (max.) — 1000 В
Постоянный ток (max.) — 1 А (при 75°C)
Прямое напряжение (max.) — 1,1 В
Рабочая температура — -65…+175°C
Вес — 0,33 г
Аналоги
- Российские:
- КД243ж;
- КД258д.
- Зарубежные:
- HEPR0056RT;
- BYW43;
- 1N2070, 1N3549;
- BY156, BYW27.
