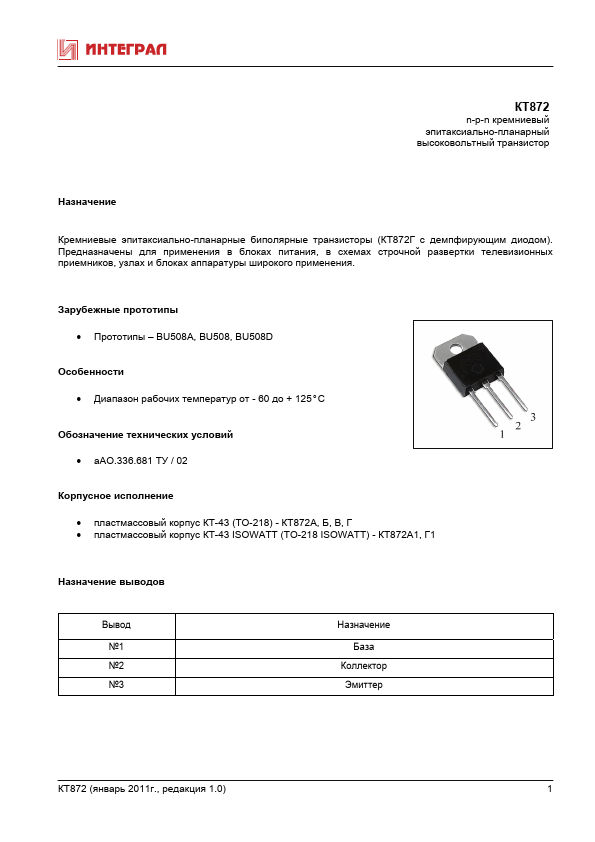

Kt872 pdf даташит

Характеристики

Технические свойства этого биполярника на удивление хороши, даже по сегодняшним меркам. К сожалению, в даташит современного производителя КТ315, представлена только основная информация. В них не найти графиков, отражающих поведение устройство в различных условиях эксплуатации, которыми наполнены современные технические описания на другие подобные устройства от зарубежных производителей.

Максимальные характеристики

Максимальные значения допустимых электрических режимов эксплуатации КТ315 до сих пор впечатляют начинающих радиолюбителей. Например, максимальный ток коллектора может достигать уровня в 100 мА, а рабочая частота у некоторых экземпляров превышает заявленные 250 МГц. Его более дорогие современники из серии КТ2xx/3xx, даже имея металлический корпус, не могли похвастаться такими показателями. КТ315 был долгое время своеобразным техническим лидером, пока ему на смену не пришёл усовершенствованный КТ3102. Рассмотрим максимально допустимые электрические режимы эксплуатации КТ315, в корпусе ТО-92, белорусского ОАО «Интеграл». В конце обозначения таких приборов присутствует цифра «1».

Основные электрические параметры

Будьте внимательны, несмотря на свои достаточно хорошие характеристики, КТ315 не может конкурировать с современными устройствами по некоторым параметрам. Так у современной серии КТ315, как и 50 лет назад, относительно небольшой диапазон рабочих температур от — 45 до + 100°C. А коэффициент шума (К_Ш) достигает 40 Дб, что уже много для современного устройства, предназначенного для усиления в низкочастотных трактах.

Классификация

Кроме основных параметров, в техническом описании можно найти распределение устройств по группам. Таблица классификации дает представление о параметрах всей серии КТ315. Используя её можно подобрать нужное устройство, путем сравнения основных характеристик всей серии.

Комплементарная пара

У КТ315 имеется комплементарная пара – КТ361. Эти устройства довольно часто применялись вместе, особенно в бестрансформаторных двухтактных схемах. Совместное применение данной пары безусловно вошло в историю российской электроники.

Аналоги транзистора КТ872А

Транзистор КТ872А имеет несколько аналогов, которые могут использоваться вместо него. Вот некоторые из них:

• КТ3107А: этот транзистор также применяется в низкочастотных усилителях и имеет схожие характеристики с КТ872А.
• КТ819А: данный транзистор также может использоваться в качестве аналога КТ872А и обладает схожими параметрами.
• КТ315А: этот транзистор имеет повышенную мощность и также может быть заменой для КТ872А в некоторых случаях.

Выбор аналога зависит от конкретных требований и условий применения

Важно учитывать совместимость характеристик и сопряжения с другими элементами схемы. Рекомендуется обратиться к документации для получения подробной информации о возможных аналогах и их параметрах

Цоколёвка и маркировка КТ815

Цоколёвка транзистора КТ815 зависит от типа корпуса прибора. Существует два различных типа корпуса – КТ-27 и КТ-89. Первый случай используется для объёмного монтажа элементов, второй – для поверхностного. По зарубежной классификации, типы данных корпусов имеют, соответственно, следующие обозначения: TO -126 для первого случая и DPAK для второго случая.

Расположение выводов элемента прибора в корпусе КТ-27 имеет следующий порядок: эмиттер-коллектор-база, если смотреть на транзистор с его лицевой стороны. Для элемента в корпусе КТ-89, расположение выводов имеет следующий порядок: база-коллектор-эмиттер, где коллектором является верхний электрод прибора.

На сегодняшний день, применение элементов в корпусе КТ-27 ограничено, в основном, радиолюбительскими схемами и конструкциям. Элементы в корпусах КТ-89 применяются в изготовлении бытовой техники и по сей день.

Для маркировки данного прибора изначально использовали полное его название, например, КТ815А и дополняли маркировку месяцем и годом выпуска транзистора. В дальнейшем обозначения значительно сократили, оставив на корпусе элемента только одну букву, обозначающую тип элемента и цифру, например -5А для прибора КТ815А.

Усилитель на КТ315

Для создания усилителя, представленного на схеме, нужен один КТ315, один конденсатор (1 мкФ), один резистор и mini Jack.

На схеме видно, что отрицательное питание и один из двух ходов mini Jack надо припаять к эмиттеру (левая ножка).

Ко второму ходу mini Jack присоединяем “плюсом” конденсатор, а его “минус” припаиваем к базе. Дальше мы переходим к резистору. Одна его сторона должна быть прикреплена к первому колоночному проводу (другой ход колоночного провода — к коллектору), а второй — к отрицательному ходу конденсатора. К соединению провода от колонки и резистора добавляется плюсовой провод.

Теперь можно вставлять разъем в колонку и наслаждаться улучшенным и громким звуком.

Характеристики основных аналогов

Наименование производителя: 2N5551

• Тип материала: Si
• Полярность: NPN
• Максимальная рассеиваемая мощность (Pc): 0.31 W
• Макcимально допустимое напряжение коллектор-база (Ucb): 180 V
• Макcимально допустимое напряжение коллектор-эмиттер (Uce): 160 V
• Макcимально допустимое напряжение эмиттер-база (Ueb): 6 V
• Макcимальный постоянный ток коллектора (Ic): 0.6 A
• Предельная температура PN-перехода (Tj): 135 °C
• Граничная частота коэффициента передачи тока (ft): 100 MHz
• Ёмкость коллекторного перехода (Cc): 6 pf
• Статический коэффициент передачи тока (hfe): 80
• Корпус транзистора: TO92

Наименование производителя: 2N5551C

• Тип материала: Si
• Полярность: NPN
• Максимальная рассеиваемая мощность (Pc): 0.625 W
• Макcимально допустимое напряжение коллектор-база (Ucb): 180 V
• Макcимально допустимое напряжение коллектор-эмиттер (Uce): 160 V
• Макcимально допустимое напряжение эмиттер-база (Ueb): 6 V
• Макcимальный постоянный ток коллектора (Ic): 0.6 A
• Предельная температура PN-перехода (Tj): 150 °C
• Граничная частота коэффициента передачи тока (ft): 300 MHz
• Ёмкость коллекторного перехода (Cc): 6 pf
• Статический коэффициент передачи тока (hfe): 80
• Корпус транзистора: TO92

Наименование производителя: 2N5551CN

• Тип материала: Si
• Полярность: NPN
• Максимальная рассеиваемая мощность (Pc): 0.4 W
• Макcимально допустимое напряжение коллектор-база (Ucb): 180 V
• Макcимально допустимое напряжение коллектор-эмиттер (Uce): 160 V
• Макcимально допустимое напряжение эмиттер-база (Ueb): 6 V
• Макcимальный постоянный ток коллектора (Ic): 0.6 A
• Предельная температура PN-перехода (Tj): 150 °C
• Граничная частота коэффициента передачи тока (ft): 150 MHz
• Ёмкость коллекторного перехода (Cc): 3 pf
• Статический коэффициент передачи тока (hfe): 80
• Корпус транзистора: TO-92N

Наименование производителя: 2N5551G

• Тип материала: Si
• Полярность: NPN
• Максимальная рассеиваемая мощность (Pc): 0.625 W
• Макcимально допустимое напряжение коллектор-база (Ucb): 180 V
• Макcимально допустимое напряжение коллектор-эмиттер (Uce): 160 V
• Макcимально допустимое напряжение эмиттер-база (Ueb): 6 V
• Макcимальный постоянный ток коллектора (Ic): 0.6 A
• Предельная температура PN-перехода (Tj): 150 °C
• Граничная частота коэффициента передачи тока (ft): 100 MHz
• Ёмкость коллекторного перехода (Cc): 6 pf
• Статический коэффициент передачи тока (hfe): 80
• Корпус транзистора: TO-92_SOT-89

Особенности работы и применение

Одной из особенностей этого транзистора является его высокая рабочая надежность и долговечность. Он обеспечивает стабильную и надежную работу в широком диапазоне рабочих условий, что делает его идеальным для использования в различных схемах, включая усилители мощности и схемы источников питания.

Также, транзистор КТ872А обладает высоким значением коэффициента передачи тока, что позволяет использовать его в схемах усиления сигналов. Он обладает низким уровнем шума и искажений, что позволяет достичь высокого качества звука и четкую передачу сигналов.

Транзистор КТ872А имеет отличные характеристики высокочастотной работы, что делает его идеальным для использования в радиоэлектронике и телекоммуникационных системах. Он обладает низкой входной емкостью, что обеспечивает быструю коммутацию и высокую частоту переключения сигналов.

Применение транзистора КТ872А разнообразно. Он может использоваться в усилительных схемах для усиления аудио- и видеосигналов, в схемах источников питания, в устройствах блокирования двухтактных схем, а также в многих других электронных устройствах. Благодаря своим уникальным характеристикам, этот транзистор является отличным выбором для электронных разработчиков и любителей.
