Характеристики стабилитрона д818д

Д814Д

Стабилитроны Д814Д кремниевые, сплавные, средней мощности. Предназначены для стабилизации напряжения 11,5-14,0 В в диапазоне токов стабилизации 3. 24 мА. Выпускаются в металлостеклянном корпусе с гибкими выводами. Тип стабилитрона приводится на корпусе. Корпус стабилитрона в рабочем режиме служит положительным электродом (анодом). Масса не более 1 г. Технические условия: СМ3.362.012 ТУ.

Читать также: Лавочка кованная на кладбище

Минимальный срок сохраняемости стабилитронов Д814Д при их хранении: – в отапливаемом хранилище или в хранилище с регулируемыми влажностью и температурой или местах хранения, вмонтированных в защищенную аппаратуру, или находящихся в защищенном комплекте ЗИП – 25 лет; – в неотапливаемом хранилище – 16,5 лет; – под навесом и на открытой площадке, вмонтированными в аппаратуру, или в комплекте ЗИП – 12,5 лет. Срок сохраняемости исчисляется с даты изготовления, указанной на стабилитроне.

Изготовитель гарантирует соответствие поставляемых стабилитронов всем требованиям ТУ в течение срока сохраняемости и минимальной наработки в пределах срока сохраняемости при соблюдении потребителем режимов и условий эксплуатации, правил хранения и эксплуатации, а также указаний по применению.

Пример записи условного обозначения при заказе и в конструкторской документации: – стабилитрон Д814Д СМ3.362.012 ТУ.

Технические характеристики стабилитронов Д814А, Д814Б, Д814В, Д814Г, Д814Д:

Тип стабилитрона	Uст.	α Uст.	Uпр. (при Iпр.)	r ст.	Iст.	Рmax	Тк.max (Тп.)	Т окр.
мин	ном	макс	Iст.ном.	мин	макс
В	В	В	мА	%/С	В (мА)	Ом	мА	мА	Вт	°С	°С
Д814А	7	8	8,5	5	0,07	1 (50)	6	3	40	0,34	125	-60… +125
Д814Б	8	9	9,5	5	0,08	1 (50)	10	3	36	0,34	125	-60… +125
Д814В	9	10	10,5	5	0,09	1 (50)	12	3	32	0,34	125	-60… +125
Д814Г	10	11	12	5	0,095	1 (50)	15	3	29	0,34	125	-60… +125
Д814Д	11,5	13	14	5	0,095	1 (50)	18	3	24	0,34	125	-60… +125

Условные обозначения электрических параметров стабилитронов:

• Uст.

– напряжение стабилизации; • αUст. – температурный коэффициент напряжения стабилизации; •Uпр. – постоянное прямое напряжение; •Iпр. – постоянный прямой ток; •r ст. – дифференциальное сопротивление; •Iст. – ток стабилизации стабилитрона; •Рmax – рассеиваемая мощность стабилитрона; •Тк. мах – максимально-допустимая температура корпуса стабилитрона; •Тп. мах – максимально-допустимая температура перехода стабилитрона; •Т окр. – температура окружающей среды.

Способы включения – последовательное и параллельное

На детали импортного производства в сопроводительных документах ситуации, при которых возможно последовательное или параллельное соединение, не регламентируются. В документации на отечественные опорные диоды можно встретить два указания:

Допускается последовательное подключение опорных диодов разных серий в том случае, если рабочие токи созданной цепи не превышают паспортные токи стабилизации для каждой серии, установленной в схеме.

На практике для умножения напряжения стабилизации чаще всего применяют последовательное соединение двух-трех стабилитронов. К этой мере прибегают в том случае, если не удалось достать деталь на нужное напряжение или необходимо создать высоковольтный стабилитрон. При последовательном соединении напряжение отдельных элементов суммируется. В основном этот вид соединения используется при сборке высоковольтных стабилизаторов.

Параллельное соединение деталей служит для того, чтобы повышать ток и мощность. Однако на практике этот вид соединения применяется редко, поскольку различные экземпляры опорных диодов даже одного типа не имеют совершенно одинаковых напряжений стабилизации. Поэтому при параллельном соединении разряд возникнет только в детали с наименьшим напряжением стабилизации, а в остальных пробой не произойдет. Если пробой и возникает, то одни стабилитроны в такой цепи будут работать с недогрузкой, а другие с перегрузкой.

Для стабилизации переменного напряжения стабилитроны соединяются последовательно и встречно. В первый полупериод синусоиды переменного тока один элемент работает как обычный диод, а второй выполняет функции стабилитрона. Во втором полупериоде элементы меняются функциями. Форма выходного напряжения отличается от входного. Ее конфигурация напоминает трапецию. Это связано с тем, что напряжение, превышающее напряжение стабилизации, будет отсекаться и верхушки синусоиды будут срезаны. Последовательное и встречное соединение стабилитронов может применяться в термостабилизированном стабилитроне.

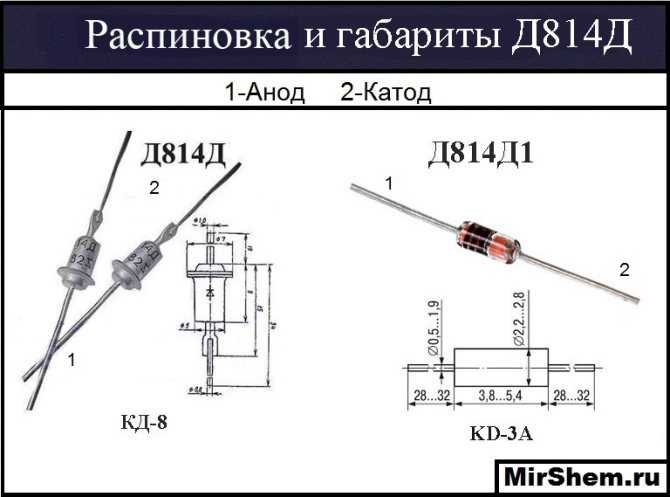

Цоколевка

Очень важен такой параметр Д814Д как цоколевка. Зная её можно уверенно приступать к монтажу стабилитрона, не боясь перепутать анод с катодом. С этой информацией, как и с габаритным чертежом а так же внешним видом, можно ознакомиться на рисунке ниже. Что касается разновидностей, то чаще всего можно встретить Д814Д в металлостеклянном корпусе КД-8. Такие изделия имеют два гибких вывода для дырочного монтажа. Вывод анода также соединен с упаковкой прибора. На устройство наносится тип стабилитрона, расположение выводов и эмблема предприятия изготовителя.

Новые версии, Д814Д1, изготавливаются в корпусе KD-3A. В этом варианте он имеет маркировку в виде трех узких черных колец возле анода. Масса изделия в корпусе КД-8 не больше 1 гр, а в KD-3A не превышает 0,3 гр.

Принцип Работы

Диод Зенера, иначе полупроводниковый стабилитрон является особенным видом диода, и работает в режиме «пробоя», при обратном смещении р-n перехода. Иначе говоря, до наступления пробоя стабилитрон практически не пропускает ток, но как только на нем возникает пробой, ток на стабилитроне молниеносно вырастает, а дифференциальное сопротивление становится чрезвычайно низким, от долей до нескольких сот Ом.

Эффект Зенера

Еще называемый туннельным эффектом, именно это явление лежит в основе работы полупроводникового стабилитрона. Дело в том, что г-н Зенер обнаружил, что электроны с помощью электрического поля могут просачиваться через тонкий барьер. Говоря более научным языком, при обратном смещении р-n перехода энергетические зоны как бы перекрывают друг друга (см. рис.1), в результате электроны из валентной р-зоны, попадают в зону проводимости полупроводника, что в конечном итоге проводик к резкому увеличению свободных носителей заряда, и, как следствие к возрастанию обратного тока.

Применение:

Как можно догадаться из названия, стабилитрон нужен для того, чтобы что-то стабилизировать. Что чаще всего стабилизируют в электронике? Правильно — чаще всего стабилизируют напряжение. И делают это потому, что под нагрузкой напряжение «проседает». Итак, диод Зенера используется для стабилизации напряжения. Но все не так просто, для того чтобы эта самая стабилизация произошла на наш полупроводник необходимо подать заведомо большее, в разумных пределах, конечно, напряжение. Например: параметры стабилитрона д814а, указывают на то, что напряжение стабилизации д814а диода при t 25 °C колеблется от 6 до 8,5 В, полная таблица в конце статьи.

Подключим д814а диод в простую схему, нелишним будет сказать, что стабилитроны включаются параллельно с резистором.

Подключим схему к питанию. Пусть изначально напряжение на источнике будет равным 5В, подключим тестер к выводам д814а диода и….тестер покажет, что напряжение на стабилитроне точно такое же, ничего не происходит. Но, стоит поднять напряжение на источнике до 10В, и мы увидим совершенно иную картину: напряжение после полупроводника будет 8,56 В, погрешность никто не отменял. Поднимем до 15В, и снова, напряжение после VD1 8,56В. Наш д814а диод замечательно стабилизирует.
