Транзистор – популярный полупроводниковый прибор, выполняющий в электросхемах функции формирования, усиления или преобразования электросигналов и переключения электроимпульсов. Выделяют три типа этих приборов:
- Однопереходные – иначе называются «двухбазовыми диодами». Представляют собой трехэлектродные полупроводники с одним p-n переходом;
- Биполярные – имеют два p-n перехода;
- Полевые – специальный класс, могут служить выключателями или регуляторами тока.
Домашним мастерам, специалистам по ремонту радиоаппаратуры, конструкторам часто требуется подобрать отечественный аналог импортных приборов или наоборот. В некоторых случаях это необходимо для экономии средств – российская продукция гораздо дешевле импортной. Это можно сделать несколькими способами:
- Найти data sheets – техническую документацию к зарубежным электронным компонентам, в которой указываются основные параметры, обозначение на схемах и краткое описание. Затем воспользоваться справочниками на отечественные устройства. И методом подбора найти российские аналоги транзисторов или близкие по характеристикам устройства. Это длительный и сложный путь.
- Использовать таблицу, представленную на нашем сайте. Она поможет заменить зарубежный транзистор отечественным или уменьшить диапазон поиска до нескольких экземпляров.
В нашем каталоге транзисторов вы можете подобрать и купить отечественные аналоги зарубежных транзисторов.
Биполярный транзистор
Биполярный транзистор обладает двумя переходами: p-n-p или n-p-n. Принципиальное различие между ними – направление течения тока.
Коллектор и эмиттер, обладающие одинаковой проводимостью (в n-p-n транзисторе n-проводимостью), разделены базой, которая обладает p-проводимостью. Если даже эмиттер подключен к источнику питания, ему не пробиться напрямую в коллектор. Для этого необходимо подать ток на базу.
В таком случае электроны из эмиттера заполняют «дырки» последней. Но так как база слабо легирована, то и дырок в ней мало. Поэтому большая часть электронов переходит в коллектор и они начинают свое движение по цепи. Ток коллектора практически равен току эмиттера, ведь на базу приходится очень маленькое его значение.
Чтобы нагляднее себе это представить, можно воспользоваться аналогией с водопроводной трубой. Для управления количеством воды нужен вентиль (транзистор). Если приложить к нему небольшое усилие, он увеличит свое проходное сечение трубы и через него начнет проходить больше воды.
Основные особенности транзистора Дарлингтона
Основное достоинство составного транзистора это большой коэффициент усиления по току.
Следует вспомнить один из основных параметров биполярного транзистора. Это коэффициент усиления (h21). Он ещё обозначается буквой β («бета») греческого алфавита. Он всегда больше или равен 1. Если коэффициент усиления первого транзистора равен 120, а второго 60 то коэффициент усиления составного уже равен произведению этих величин, то есть 7200, а это очень даже неплохо. В результате достаточно очень небольшого тока базы, чтобы транзистор открылся.
Инженер Шиклаи (Sziklai) несколько видоизменил соединение Дарлингтона и получил транзистор, который назвали комплементарный транзистор Дарлингтона. Вспомним, что комплементарной парой называют два элемента с абсолютно одинаковыми электрическими параметрами, но разной проводимости. Такой парой в своё время были КТ315 и КТ361. В отличие от транзистора Дарлингтона, составной транзистор по схеме Шиклаи собран из биполярных разной проводимости: p-n-p и n-p-n. Вот пример составного транзистора по схеме Шиклаи, который работает как транзистор с n-p-n проводимостью, хотя и состоит из двух различной структуры.
схема Шиклаи
К недостаткам составных транзисторов следует отнести невысокое быстродействие, поэтому они нашли широкое применение только в низкочастотных схемах. Такие транзисторы прекрасно зарекомендовали себя в выходных каскадах мощных усилителей низкой частоты, в схемах управления электродвигателями, в коммутаторах электронных схем зажигания автомобилей.
Хорошо зарекомендовал себя для работы в электронных схемах зажигания мощный n-p-n транзистор Дарлингтона BU931.
Основные электрические параметры:
-
Напряжение коллектор – эмиттер 500 V;
-
Напряжение эмиттер – база 5 V;
-
Ток коллектора – 15 А;
-
Ток коллектора максимальный – 30 А;
-
Мощность рассеивания при 250С – 135 W;
-
Температура кристалла (перехода) – 1750С.
На принципиальных схемах нет какого-либо специального значка-символа для обозначения составных транзисторов. В подавляющем большинстве случаев он обозначается на схеме как обычный транзистор. Хотя бывают и исключения. Вот одно из его возможных обозначений на принципиальной схеме.
Напомню, что сборка Дарлингтона может иметь как p-n-p структуру, так n-p-n. В связи с этим, производители электронных компонентов выпускают комплементарные пары. К таким можно отнести серии TIP120-127 и MJ11028-33. Так, например, транзисторы TIP120, TIP121, TIP122 имеют структуру n-p-n, а TIP125, TIP126, TIP127 — p-n-p.
Также на принципиальных схемах можно встретить и вот такое обозначение.
Схема TL431
Рассмотрим схему, которая находится в официальном datasheet производителя Texas Instruments.
12 недорогих наборов электроники для самостоятельной сборки и пайки
Моя личная подборка конструкторов с Aliexpress «сделай сам» для пайки от простых за 153 до 2500 рублей. Дочке 5 лет — надо приучать к паяльнику))) — пусть пока хотя-бы смотрит — переходи посмотреть, один светодиодный куб чего только стоит
Схема довольно простая. На ней изображен самый обыкновенный операционный усилитель (выглядит, как треугольник на картинке), который подключен к транзистору на выходе.
Как работает TL431?
Здесь все элементарно. Операционному усилителю на вход стоит источник опорного напряжения на 2.5В, который подсоединен ко входу. Контакт под кодовым названием REF и коллектор и эмиттер транзистора связаны с контактами питания усилителя. А безопасность обеспечивает защитный диод, который сохранит и убережет микросхему от переполюсовки.
Чтобы открылся выходной транзистор, нужно на вход REF подать сигнал, вольтаж которого будет чуть больше, чем опорное. Так как достаточно превышения в пару милливольт, то смело можем считать, что подаем вольтаж, который равен опорному. В таком случае, на выходе с ОУ идет напряжение на базу транзистора, и он открывается.
Специально для особо любознательных в даташите TL431 также имеется изображение детализированной схемы:
Как вы видите, даже на показанной развернутой схеме, устройство TL431 не вызывает чувство страха.
Производители
DataSheet транзистора TIP122 можно посмотреть от следующих производителей: Motorola Inc, STMicroelectronics, KEC(Korea Electronics), Unisonic Technologies, Diotec Semiconductor, TRANSYS Electronics Limited, TAITRON Components Incorporated, Dc Components, SemiHow Co. Ltd, ON Semiconductor, Micro Commercial Components, Tiger Electronic Co. Ltd, Bourns Electronic Solutions, New Jersey Semi-Conductor Products, Inc, JILIN SINO-MICROELECTRONICS CO., LTD, Foshan Blue Rocket Electronics Co.,Ltd.
| Главная | О сайте | Теория | Практика | Контакты |
|
Высказывания: Власть теряет все свое очарование, если ею не злоупотреблять. Поль Валери Справка об аналогах биполярного низкочастотного npn транзистора TIP122.Эта страница содержит информацию об аналогах биполярного низкочастотного npn транзистора TIP122 . Перед заменой транзистора на аналогичный, !ОБЯЗАТЕЛЬНО! сравните параметры оригинального транзистора и предлагаемого на странице аналога. Решение о замене принимайте после сравнения характеристик, с учетом конкретной схемы применения и режима работы прибора. Можно попробовать заменить транзистор TIP122 транзистором 2SD633; транзистором 2SD970; транзистором ECG261; транзистором TIP121; транзистором TIP120; транзистором RCA122; транзистором TIP622; транзистором TIP121; транзистором 2SC1883; транзистором 2SD1196; транзистором 2SD686; транзистором 2SD970; транзистором 2SD460; транзистором 2SD1414; дата записи: 2017-08-14 04:00:51 дата записи: 2017-10-09 13:23:17 дата записи: 2019-05-18 11:56:53 Добавить аналог транзистора TIP122.Вы знаете аналог или комплементарную пару транзистора TIP122? Добавьте. Поля, помеченные звездочкой, являются обязательными для заполнения. Другие разделы справочника:Есть надежда, что справочник транзисторов окажется полезен опытным и начинающим радиолюбителям, конструкторам и учащимся. Всем тем, кто так или иначе сталкивается с необходимостью узнать больше о параметрах транзисторов. Более подробную информацию обо всех возможностях этого интернет-справочника можно прочитать на странице «О сайте». Если Вы заметили ошибку, огромная просьба написать письмо. Спасибо за терпение и сотрудничество. |
Декоративная штукатурка для внутренней отделки под камень
Основные параметры транзистора 2SC3198 биполярного высокочастотного npn.
Эта страница показывает существующую справочную информацию о параметрах биполярного высокочастотного npn транзистора 2SC3198 . Дана подробная информация о параметрах, схеме и цоколевке, характеристиках, местах продажи и производителях. Аналоги этого транзистора можно посмотреть на отдельной странице.
Исходный полупроводниковый материал, на основе которого изготовлен транзистор: кремний (Si)Структура полупроводникового перехода: npn
| Pc max | Ucb max | Uce max | Ueb max | Ic max | Tj max, °C | Ft max | Cc tip | Hfe |
| 400mW | 60V | 50V | 5V | 150mA | 125°C | 130MHz | 2 | 70MIN |
Производитель: KECСфера применения: VHF, Medium Power, General PurposeПопулярность: 33823Условные обозначения описаны на странице «Теория».
BC639 vs BC547 vs BC537
In the table, we list and compare the electrical specifications of each transistor such as BC639, BC547, and BC537.
This comparison is really helpful for a better understanding and it is really helpful for the replacement process.
| Characteristics | BC639 | BC547 | BC537 |
|---|---|---|---|
| Collector to base voltage (VCB) | 80V | 50V | 60V |
| Collector to emitter voltage (VCE) | 80V | 45V | 60V |
| Emitter to base voltage (VEB) | 5V | 6V | 6V |
| Collector to emitter saturation voltage (VCE (SAT)) | 0.5V | 90mV to 600mV | 0.7 to 1.5V |
| Collector current (IC) | 1A | 100mA | 1A |
| Power dissipation | 800mW | 500mW | 625mW |
| Junction temperature (TJ) | -55 to +150°C | -65 to +150°C | -55 to +150°C |
| Transition frequency (FT) | 200MHz | 300MHz | 100MHz |
| Gain (hFE) | 40 to 160hFE | 110 to 800hFE | 40 to 400hFE |
| Input capacitance | 50pF | 9pF | 15pF |
| Package | TO-92 | TO-92 | TO-92 |
The terminal voltage of the three transistors is the same and the BC639 & BC547 transistors had the lowest saturation voltage.
The current values of BC639 and BC537 transistors are higher than the BC547 transistor.
The BC547 transistor had many possibilities for amplification and general-purpose applications.
Characteristics curves of BC639 transistor
DC current gain characteristics of the BC639 transistor
The figure shows the DC current gain characteristics of the BC639 transistor, the graph plotted with DC current gain vs collector current.
At a fixed collector to emitter voltage, the DC current gain value increases from the least value with respect to collector current.
In the end, the DC current gain characteristics of the BC639 transistor form an inverted parabolic shape.
active region safe operating area characteristics of BC639 transistor
The figure shows the active region safe operating area characteristics of BC639 transistor, the graph is plotted with collector current vs collector to emitter voltage.
SS9013 Схема контактов транзистора, аналог, использование, характеристики и применение
В этой статье описывается распиновка SS9013, эквиваленты, использование, функции, приложения и другие сведения о том, где и как его использовать в электронной схеме.
Объявления
Объявления
Особенности/технические характеристики:
- Тип упаковки: TO-92
6
6
- Тип транзистора: NPN
- Макс. ток коллектора (I C ): 5 А или 500 мА
- Максимальное напряжение коллектор-эмиттер (В CE ): 20 В
- Максимальное напряжение коллектор-база (В CB ): 40 В
Максимальное напряжение эмиттер-база (VBE): 5 В
Максимальное рассеивание коллектора (шт.): 625 Милливатт
Максимальная частота перехода (fT): 150 МГц
Минимальное и максимальное усиление постоянного тока (h FE ): 64–202
Макс. температура хранения и рабочая температура Должно быть: от -55 до +150 по Цельсию
PNP. другой, пожалуйста, смотрите информацию о распиновке транзистора, который вы хотите заменить.
Транзистор SS9013 Объяснение/описание:
SS9013 — транзистор BJT NPN, изготовленный в корпусе TO-92. Он в основном используется для коммутации и усиления общего назначения в коммерческих устройствах. Кроме того, это также идеальный транзистор для использования в хобби и образовательных проектах по электронике. Транзистор обладает некоторыми очень хорошими характеристиками в своем небольшом корпусе TO-92, благодаря чему его можно использовать в различных электронных приложениях. Напряжение коллектор-эмиттер транзистора составляет 20 В, поэтому его можно легко использовать в электронных приложениях, требующих менее 20 В. Типичное напряжение насыщения этого транзистора составляет 0,16 В, что также подходит для универсального применения. Для полного выходного тока, то есть 500 мА, транзистору требуется 50 мА на его базе. Прирост или ч FE имеет номера от 64 до 202, но этот транзистор имеет разные номера деталей, которые определяют его коэффициент усиления, например коэффициент усиления SS9013D составляет 64–91, коэффициент усиления SS9013E составляет 78–112, коэффициент усиления SS9013F составляет 96–135, коэффициент усиления SS901G составляет 112–166, а коэффициент усиления SS9013H 144~202.
Где мы можем его использовать и как использовать:
SS9013 можно использовать во многих электронных приложениях, и в вашей электронной лаборатории обязательно должен быть транзистор. Этот транзистор в основном разработан для целей усиления звука, поэтому его можно использовать в схемах, где требуется небольшое усиление звука около 1 Вт, например, электронные звонки, небольшие радиоприемники и схемы приемников, усиление аудиосигнала любого электронного приложения, электронный зуммер и т. д. Более того. его также можно использовать для переключения, например, ток коллектора транзистора составляет 500 мА, что достаточно хорошо для рабочих нагрузок, таких как реле, мощные светодиоды, ИС, электронные приложения, другая часть схемы и т. д. Кроме того, он также может использоваться в качестве альтернативного или эквивалентного транзистора для других транзисторов общего назначения в общих приложениях, таких как 2N3904, 2N4401, BC547, BC337, 2N2222 и т.
Характеристики
Выпускается транзистор различными производителями, как правило, в пластиковом корпусе. В системе JEDEC есть корпус обновлённого типа ТО-225АА. Вы можете скачать datasheet на транзистор BD139.
Изделие с надёжным корпусом имеет цоколевку типа:
- Эммитер – E;
- Коллектор – С;
- База – В.
Транзистор используется при температуре +25 по градусу Цельсия, работает по биполярному принципу, а его корпус без радиатора сделан прочно. Материал корпуса – пластмасса, кристалл используется кремний, проводимость – NPN.
Если покупателю необходимо найти отечественный аналог bd1390, то ниже будет указано, какой подойдёт для применения и считается качественным. Можно сказать, что аналог не уступает конкуренту, поэтому данный вариант будет оптимальным решением.

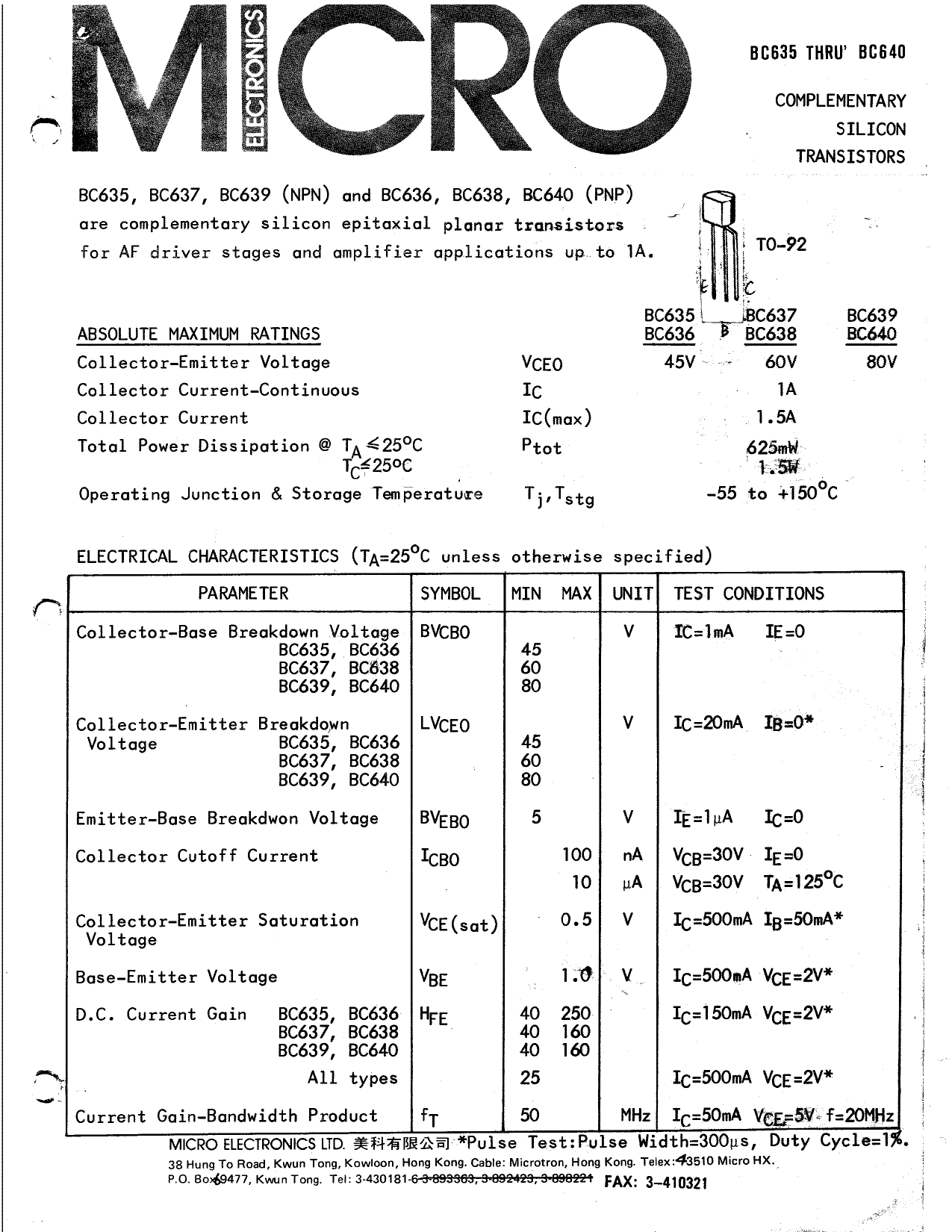

BC639 transistor electrical specification description/application
In this section, we try to explain the electrical specifications of the BC639 transistor device.
These descriptions are really helpful for a better understanding of the component and we can use these pieces of information for the replacement process.
Voltage specs
The terminal voltage specs of BC639 transistor are collector to emitter voltage and collector to base voltage is 80V and emitter to base voltage is 5V, these are the voltage specifications.
The collector to emitter saturation voltage is 0.5V, it is the voltage value lesser than the base voltage.
The overall voltage specs of the BC639 transistor show that it is a general-purpose transistor device mainly used for low power applications.
Current specs
The collector current value of the BC639 transistor is 1A, it is the maximum load capacity of this transistor device.
The current values of the transistor show that the BC639 transistor is much more capable of driver applications.
Dissipation specs
The power dissipation of the BC639 transistor is 800mW, the dissipation capacity of this device is mainly due to the component package.
Current gain specs
The current gain value of the BC639 transistor is 40 to 160hFE, the current gain value shows the amplification capacity of the device.
This is why the BC639 transistor had many low power amplifier applications.
Transition frequency
The bandwidth transition frequency value of the BC639 transistor is 200MHz, it is the frequency range of the transistor.
Junction temperature
With the junction temperature of -55 to 150℃, the heat capacity of the transistor is mainly dependent on the case.
The TO-92 transistor package had a moderate range of temperature capability.
Модификации и группы транзистора C3198
| Модель | PC | UCB | UCE | UBE | IC | TJ | fT | CC | hFE ٭ | NF (типовое) dB | Корпус |
|---|---|---|---|---|---|---|---|---|---|---|---|
| C3198 | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 80 | 3,5 | 25…700 | ≤ 10 | TO-92 |
| C SC3198 (O, Y, GR, BL) | 0,625 | 60 | 50 | 5 | 0,15 | 125 | 80 | 3,5 | 25…700 | ≤ 10 | TO-92 |
| FTC3198 | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 80 | 3,5 | 25…700 | ≤ 10 | TO-92 |
| KTC3198 | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 80 | 3,5 | 25…700 | ≤ 10 | TO-92 |
| KTC3198A | 0,4 | 60 | 50 | 5 | 0,15 | 150 | 80 | 2 | 25…700 | 1 | TO-92 |
| KTC3198L ٭٭ | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 80 | 2 | 25…700 | 0,5 (1) 0,2 (2) | TO-92 |
٭ — диапазон значений параметра hFE разделяется производителями во всех модификациях на четыре подгруппы (O, Y, GR, BL).
٭٭ — значения коэффициента шума транзистора KTC3198L: 0,5 (1) и 0,2 (2) определены при частотах сигнала соответственно 100 Гц и 1 кГц.
Примеры использования
Вариантов применения транзистора TIP122 и его схем включения достаточно много, их просто невозможно уместить в одну статью. Поэтому рассмотрим только некоторые схемы с его участием. Первая — усилитель звуковой частоты на 12 Вт, вторая — автоматический регулятор скорости вращения вентилятора.
Усилитель низкой частоты
Данный усилитель сделан на микросхеме операционном усилителе TL081 и двух выходных транзисторах TIP122 и TIP127. При нагрузке 8 Ом рассматриваемый усилитель способен обеспечить выходную мощность 12 Вт. Напряжение питания данного прибора должно находиться в пределах от 12 до 18 вольт.
Автоматический регулятор скорости вращения вентилятора
Рассматриваемый регулятор скорости вращения вентилятора можно использовать для предотвращения перегрева различной бытовой аппаратуры, например, компьютера. Его устанавливают в корпус охлаждаемого им устройства. Данная схема позволяет автоматически регулировать скорость вращения вентилятора, в зависимости от температуры воздуха.
Температурный датчик LM335 ориентирован на работу при -40 до +1000 градусов цельсия. Напряжение на нем будет увеличиваться на 10 мВ вместе с ростом вокруг окружающей температуры. Напряжение с него подается на неинвертирующий вход операционного усилителя LM741. Со стабилитрона 1N4733 на инвертирующий вход микросхемы, через потенциометр, подается опорное напряжение 5.1 В.
В данной схеме потенциометр предназначен для регулирования порога срабатывания вентилятора. Транзистор находится в выходном каскаде усилителя и предназначен для непосредственного управления вентилятором.
Аналоги
Для замены подойдут транзисторы кремниевые, со структурой NPN, эпитаксиально-планарные, для применения в быстродействующих импульсных и высокочастотных устройствах в аппаратуре общего назначения.
Отечественное производство
| Модель | PC | UCB | UCE | UBE | IC | TJ | fT | CC | hFE | Корпус |
|---|---|---|---|---|---|---|---|---|---|---|
| C3198 | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 80 | 3,5 | 25…700 | TO-92 |
| КТ604А/Б | 0,8 | 300 | 250 | 5 | 0,2 | 150 | 40 | ≤ 7 | 10…120 | TO-92 |
| КТ608А/Б | 0,8 | 60 | 60 | 4 | 0,4 | 150 | 200 | ≤ 15 | 20…160 | TO-92 |
| КТ611А/Б/В/Г | 0,8 | 200 | 180 | 4 | 0,1 | 150 | ≥ 60 | ≤ 5 | 10…120 | TO-8 |
| КТ6110 | 0,625 | 40 | 20 | 5 | 0,5 | 150 | — | — | 60…200 | TO-92 |
| КТ6111 | 0,45 | 50 | 45 | 5 | 0,1 | 150 | 150 | 3,5 | 60…1000 | TO-92 |
| КТ6117А/Б | 0,625 | 180 | 160 | 15 | 0,6 | 150 | 100 | ≤ 6 | 60…250 | TO-92 |
| КТ6137 | 0,625 | 60 | 40 | 6 | 0,2 | 150 | 300 | 4 | 100…300 | TO-92 |
| КТ660А/Б | 0,5 | 50/30 | 5 | 0,8 | 150 | 200 | ≤ 10 | 110…450 | TO-92 | |
| К125НТ1 | 0,4 | 45 | 4 | 0,4 | — | — | 15 | 10…150 | Транзисторная сборка |
Зарубежное производство
| Модель | PC | UCB | UCE | UBE | IC | TJ | fT | CC | hFE | Корпус |
|---|---|---|---|---|---|---|---|---|---|---|
| C3198 | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 80 | 3,5 | от 25 до 700 | TO-92 |
| 2SA1246 | 0,4 | 60 | 50 | 15 | 0,15 | 150 | 100 | 9 | 100 | TO-92 |
| 2SC1815 | 0,4 | 60 | 50 | 5 | 0,15 | 175 | 80 | 3,5 | ≥ 70 | TO-92 |
| 2SC3331 | 0,5 | 60 | 50 | 6 | 0,2 | 150 | 200 | 3 | ≥ 100 | TO-92 |
| 2SC3382 | 0,4 | 60 | 50 | 6 | 0,2 | 150 | 250 | 2,7 | ≥ 100 | TO-92 |
| KTC3199 | 0,4 | 50 | 50 | 5 | 0,15 | 150 | 80 | 2 | 270 | TO-92S |
| 2N6428/A | 0,625 | 60 | 50 | 6 | 0,2 | 150 | 100 | — | 100 | TO-92 |
| 2SC5343T | 0,625 | 60 | 50 | — | 0,15 | — | 80 | — | 70 | TO-92 |
| 3DG1318 | 0,625 | 60 | 50 | 7 | 0,5 | 150 | 200 | — | 85 | TO-92 |
| BC431 | 0,625 | 60 | — | 5 | 0,5 | 150 | 100 | — | 63 | TO-92 |
| BC445A | 0,625 | 60 | 60 | 6 | 0,2 | 150 | 100 | — | 120 | TO-92 |
| BC547BA3 | 0,625 | 60 | 50 | 6 | 0,2 | 150 | 100 | — | 200 | TO-92 |
| BTC945A3 | 0,625 | 60 | 50 | 5 | 0,2 | 150 | 150 | — | 135 | TO-92 |
| DTD113Z | 0,625 | 60 | 50 | — | 0,5 | 150 | 200 | — | 200 | TO-92 |
| DTD143E | 0,625 | 60 | 50 | 5 | 0,5 | 150 | 200 | — | 47 | TO-92, SOT-23, SOT-323 |
| FTC1318 | 0,625 | 60 | 50 | 7 | 0,5 | 150 | 200 | — | 85 | TO-92 |
| H1420 | 0,625 | 60 | 60 | 7 | 0,2 | 150 | 150 | — | 70 | TO-92 |
| KSP8098 | 0,625 | 60 | 60 | 6 | 0,5 | 150 | 150 | — | 100 | TO-92 |
| KTC1815 | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 80 | — | 70 | TO-92 |
| KTC945/B | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 300 | — | 90/70 | TO-92 |
| STS5343 | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 80 | — | 120 | TO-92 |
| TEC9014A/B | 0,625 | 60 | 50 | 5 | 0,15 | 150 | 150 | — | 60/100 | TO-92 |
Примечание: данные таблиц получены из даташит компаний-производителей.
Применение TL431
Эта микросхема может использоваться в различных устройствах питания различной мощности. TL431 используется в производстве блоков питания, ЛБП, стабилизаторов напряжения и тока, и прочего.
Эта микросхема может служить обычным компаратором, но благодаря внутреннему опорному источника питания схемы с таким использованием TL431 значительно упрощаются. В таком случае на ней можно создать схему терморегулятора и прочих устройств для считывания сигналов с аналоговых датчиков. А так же может служить индикатором напряжения. В том числе и звуковым.
Но чаще всего оно применяется в качестве источника опорного питания в связке с другими микросхемами, так как выдает его очень стабильно. Существует множеством схем, где TL431 используется в связке с LM317 — другим популярным регулируемым стабилизатором.
Как проверить TL431
Так как это не одиночный радиокомпонент, а целая схема, заключенная в маленький корпус, мы не можем проверить ее одним лишь мультиметром, ведь в ней содержится только 10 штук транзисторов, не говоря об остальных компонентах. Проверка сопротивлений между выводами не принесет никакой полезной информации, так как от партии к партии и от производителя к производителю референсные значения разнятся.
Поэтому, как и для проверки большинства микросхем, необходимо собрать простейшую схему с ее использованием. Такой схемой может послужить приведенная ниже
При подаче на вход 12В на выходе должно быть 5В, а при замыкании S1 на выход должно идти опорной напряжение микросхемы TL431 — 2.5В. Вы можете подобрать свои значения
Важно, чтобы они соответствовали формуле:
Если все значения подходят — значит микросхема рабочая и ее можно использовать в проекте. Если собрать небольшой стенд с такой схемой на breadboard, то получится конвейерно проверять большое количество TL431 и ей подобных микросхем.
Схемы с использованием TL431
Микросхема может использоваться во многих разных схемах блоков питания. Это могут быть как регулируемые блоки питания, так и зарядные устройства к аккумуляторам. Давайте разберем несколько базовых, типовых схем, которые можно модернизировать, и на базе которых можно создавать свои замыслы и творения.
Стабилизатор напряжения на TL431 (2.5-36В, 100mA)
Данная схема позволяет заменить обыкновенный стабилитрон. Вы можете менять выходное напряжение путем изменения сопротивления резисторов R1 и R2. Чтобы провести расчет сопротивления, рекомендуем прибегнуть к использованию формулы, указанной ниже:
Стабилизатор напряжения с увеличенным максимальным током (2.5-36В)
Максимальный выходной ток TL431 равен 100мА. Однако, если вашему проекту нужен больший показатель выходного тока, то советуем вам использовать транзистор: тогда максимальный ток будет зависеть от его характеристик. Формула для расчета сопротивлений резисторов остается такой же.
Подобные схемы часто используются с другими микросхемами.К сожалению, большинство из них просто не могут пропускать высокий ток, поэтому, чтобы решить такую проблему, в дело вступает управляющий транзистор. В таком случае максимальный ток ограничивается его свойствами. Главная задача здесь — правильный подбор транзистора под управляющее напряжение на его базе.
Лабораторный блок питания на TL431 с защитой
Данная схема представляет собой регулируемый блок питания, который способен выдавать до 30Вт. И помимо этого имеет встроенную защиту от перегрузки. В случае, если ток начнет превышать допустимое значение на транзисторе Т2, то на ЛБП произойдет прекращение подачи напряжения, о чем будет сигнализировать загоревшийся светодиод.
Не стоит забывать использовать охлаждение в виде радиатора, ведь компоненты во время пиковых нагрузок будут быстро нагреваться, и со временем при частых перегревах, выходить из строя.
Стабилизатор тока на TL431 (Светодиодный драйвер)
Чаще всего стабилизаторы тока используются для запитывания светодиодов и светодиодных лент. Схема тут элементарная — вам понадобятся всего лишь пара резисторов и один транзистор.
Индикатор напряжения
Схема может понадобиться, когда вам необходимо следить за тем, чтобы напряжение не выходило за верхние и нижние пределы. Эти пределы задаются сопротивлением резисторов, по формуле, указанной ниже.
Данную схему можно модернизировать путем добавления пищалок или других звуковых устройств. Таким образом точно не получится пропустить сигнал о неправильном напряжении.
Таймер задержки на TL431
Универсальная микросхема, на которой есть возможность реализовать даже схему таймера задержки. Все, что вам понадобится — это пара резисторов и конденсатор. Их номиналы необходимо рассчитать по формуле, чтобы получить требуемое время задержки (формула указана ниже).
Такая схема возможна благодаря очень низкому показателю входного тока (4мкА). Во время замыкания главного контакта, транзистор начинает производить зарядку. После достижения показателя в 2.5В он открывается, и ток при содействии оптопаровому светодиоду (оптрону) начинает течь, от чего на внешней цепи происходит замыкание.
Зарядное устройство для литиевых аккумуляторах на TL431 и LM317
Эта простейшая схема позволяет правильно заряжать литиевые аккумуляторы. В этой зарядке TL431 используется в качестве источника опорного напряжения, а LM317 в качестве источника тока. Устройство заряжает аккумуляторы методом CC CV, означает, как все знают, постоянный ток (Constant Current), постоянное напряжение (Constant Voltage).
Входное напряжение для этой схемы — 9-20В. Сначала аккумулятор заряжается постоянным током, который поддается изменению, меняя сопротивление резистора R5. После того, как аккумулятор достигнет напряжения около 4.2В, он начинает заряжаться постоянным напряжением.
Учтите, что очень важно перед использованием настроить устройство: без нагрузки необходимо подстроить переменный резистор RV1 так, чтобы на выходе напряжение было равно 4.2 Вольта.
