Восстановление и модернизация электрофона вега 108 стерео

Отзыв: Проигрыватель »Вега-109 Стерео» — Проигрыватель пластинок, усилитель звука, польский экспат и. просто трактор

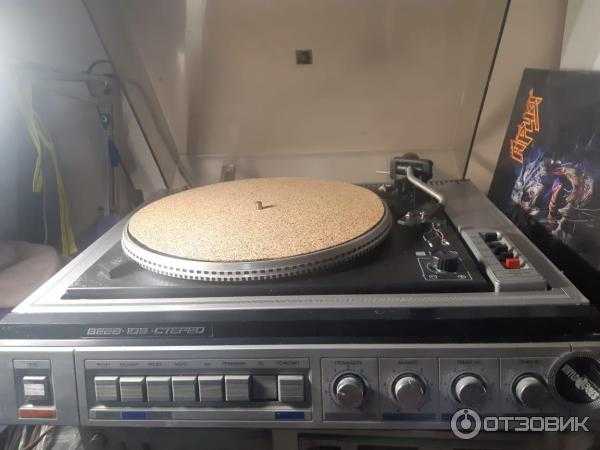

Электрофон «Вега — 109 стерео» имеет:— Встроенный в корпус усилитель с регулятором звука, а также с регуляторы высоких, низких частот (темброблок), и звукового баланса.— Две колонки АС в базовой комплектации (если Вы покупаете такой проигрыватель б\у с рук, то эту опцию, возможно, придется приобретать отдельно).— Селектор переключения источников сигнала (квадратные кнопки на передней панели)— Отключаемый автостоп.— Микролифт (рычажок для плавного опускания иглы на пластинку).— Две скорости воспроизведения: 33 и 45 оборотов.— Дополнительную регулировку скорости (питч-контроль)— Стробоскоп (вертикальные насечки на опорном диске) для контроля скорости воспроизведения.— Настраиваемый вес давления на иглу.— Настройки скатывающей силы (антискейтинга).— Головка звукоснимателя Unitra Mf-100 (в некоторых вариантах встречаются головки Unitra Mf-101 и тп).На моем проигрывателе потерялся штатный резиновый коврик опорного диска. В итоге я просто вырезал его из куска пробковой подложки для ламината. Это вполне профессиональный вариант. Для этих целей также подходит кусок фетра, но мне фетр не нравится из-за накапливающейся в нем статики. Кроме того, конкретно на этом аппарате я заменил головку звукоснимателя Unitra на современную головку ATN.

О личных впечатлениях: проигрыватель «Вега-109 Стерео» по современным меркам грубоват в исполнении, как и абсолютное большинство советских аппаратов. Основная проблема проигрывателей СССР того времени, на мой взгляд, — не очень высокая точность производства. О чем я уже писал в обзоре на проигрыватель грампластинок Ария 102. С ними примерно такая же история, как с отечественным автопромом — все неплохо выглядит и даже отлично служит в умелых руках — однако требует постоянной профилактики и некоторых доработок. И уж точно он подчистую проигрывает во всём японским и немецким аналогам — проигрывателям тех лет. Хотя, конечно, все познается в сравнении, и некоторые современные китайские аппараты — например, Crosley — служат и играют гораздо хуже этой самой «Веги». Всё это, опять же, — лишь мой скромный технический взгляд на вещи. Но вернемся, собственно, к самому аппарату. Микролифт стола G602 C работает резковато, но вполне справляется со своей задачей — бережно опускает иглу на пластинку. Автостоп, как показывает практика, с ходом времени может отказывать — или срабатывает через раз. Перебрав несколько таких аппаратов, я убедился, что это, в принципе, обычная болезнь для «Веги»

Вес давления на иглу (о, это — очень важно!) и антискейтинг настраиваются легко, в соответствии с видеоуроками или инструкциями из Сети, коих там — очень и очень много.Скорость воспроизведения пластинки с аппарата можно подстроить с помощью специальной крутилки справа на верхней панели — там есть положения «плюс» и «минус» — соотвтественно, для увеличения или уменьшения скорости. Контроль за тем, точно ли аппарат воспроизводит скорость, осуществляется с помощью насечек на торце опорного диска» — при точной настройке они не должны «бежать» ни вправо, ни влево.И да, чтобы аппарат выдал звук с проигрывателя в колонки, обязательно надо нажать на передней панели кнопку «ЗС» (ЗвукоСниматель») — без этого не заиграет:) К очевидным недостаткам проигрывателя я бы еще отнес пластиковый несъемный и незаменяемый шелл

Хотя, справедливости ради, отмечу, что «Вега-109» — аппарат бюджетного класса, и придираться к таким мелочам именно в этом классе вообще не стоит. Кроме того, через магнитофонный вход к «Веге» вполне можно подсоединять сигнал с другого источника — да хоть со смартфона, — и слушать его в колонки. Для этого только нужен спаянный внешний переходник (или шнур) с современного мини-джека на советские 5 DIN, так как «Вега», как я уже сказал, оборудована только устаревшими уже советскими разъёмами. Пожалуй, эти самые разъёмы тоже впишем в недостатки. В целом, «Вега- 109 Стерео» — достаточно надежный, хотя, повторюсь, и немного грубоватый аппарат с устаревшим (и даже местами страшненьким) по нынешним меркам дизайном. Почти «трактор», но — в хорошем смысле. Проигрыватель-работяга. Для тех, кто хочет попробовать слушать пластинки, поначалу не вкладываясь в оборудование — этот проигрыватель, как я считаю, просто находка. В бюджетном сегменте он хорош. И в техническом плане гораздо круче современных китайских пластиковых вертушек с Али а-ля «самый популярный товар года», на которых стоят клейма американских (!) брендов. Рекомендую «Вегу» новичкам, которые не хотят тратить деньги на что-то дорогое, но хотят слушать винил. И которых не пугает дизайн «Веги-109 Стерео» **Если есть вопросы, можете писать на Телеграм-канале о виниле: VinylCode, Ваш, Вадим «Виниловые коды» Марков

Схемы радиоприёмников, радиол.

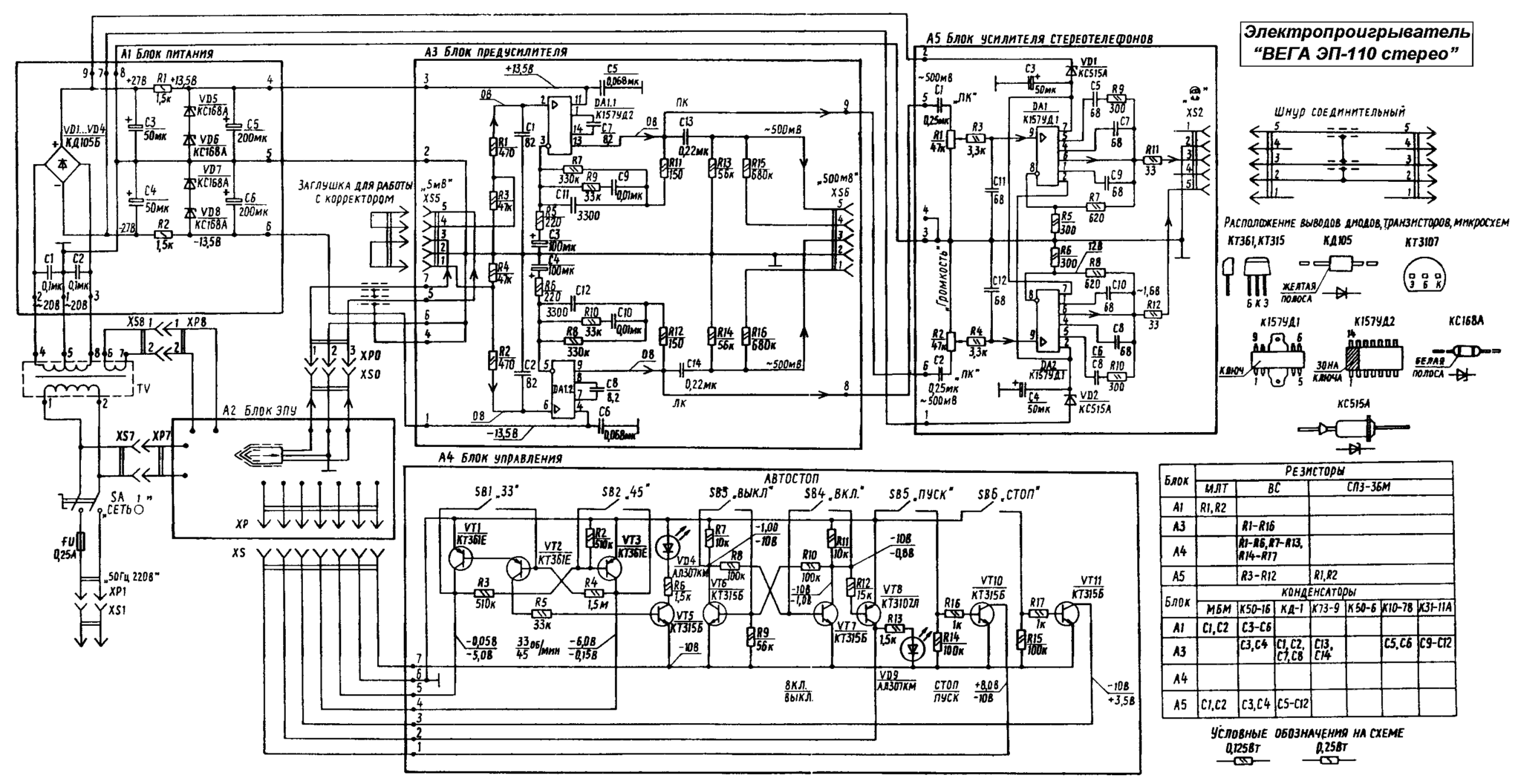

Усилитель низкой частоты каждого канала стереофонической радиолы Рига — стерео рис. Модель Вега — стерео является дальнейшим развитием стереофонических радиол III класса. Из трех, используемых в бытовых радиоприемных устройствах методов декодирования комплексного стереофонического сигнала, в стереофонических радиолах 3-го класса используется метод суммарно-разностного преобразования с разделением спектров низкочастотного тонального и надтонального сигналов. Предлагаемое вниманию читателей справочное пособие содержит необходимый материал для настройки, проверки основных параметров и ремонта промышленных моделей стереофонических радиол и электрофонов с питанием от сети переменного тока. В книгу входят принципиальные и электромонтажные схемы, данные по на-стройко и покаскадной чувствительности; подробно рассмотрены причини возникающих неисправностей, способы их устранения и предупреждения.

Драгоценные металлы в конденсаторах

КМ-Н30

Всего лишь за 1 килограмм таких зелененьких конденсаторов могут запросто отдать больше 70 000 рублей! Только вдумайтесь в эту сумму. Допустим, целый год собираешь чуть больше 2 кило таких кондериков, то и работу можно бросить, на жизнь вполне хватит :-). Тихо-тихо – это тайна и большой секрет. Но, да! Есть такие умники. Приходите проведать соседских старушек и помогайте им выгодно толкнуть старинный советский радиоприемничек, черно-белый телевизор или послевоенную радиолу. Другой вариант: скупщики вывешивают объявления и выкупают аппаратуру за бесценок, а иногда и просто в обмен на китайские устройства. Взамен им достаются супер-дорогущие радиоэлектронные элементы.

Если хорошенько пошерстить какой-нибудь заброшенный порт, то может оказаться, что на проржавевшей барже или катере может найтись нерабочая, но очень ценная радиостанция. Такие же подарки можно обнаружить и на зимовках геологов или погранзаставах.

Один мой товарищ прикупил списанную стацию связи с машины скорой помощи. Просто за бесценок. Ну, а толкнул получше, за реальные бабки.

Другому повезло скупить в заброшенном санатории АТС (автоматическую телефонную станцию). Тоже уйма радиоэлектроники.

Скажите, почему эти конденсаторы такие ценные? Просто потому, что производитель добавил в них самые дорогие из драгоценных металлов – платину и золото.

В конце 2012 года цена драгоценных металлов составляла:

золото – 1 620 рублей за 1 грамм;
серебро – 30 рублей за 1 грамм;
платина – 1 500 рублей за 1 грамм;
палладий — 700 рублей за 1 грамм.

Цены чуточку округлили, чтобы они легче воспринимались. В советской радиоэлектронике было очень много платины. Как пишут в интернет-обзорах, то даже до 20 граммов на 1000 единиц. Обнаружить конденсаторы уже очень сложно, их попросту разобрали вместе со старой техникой.

Высокая концентрация платины и золота конструкторы поместили в конденсаторы КМ-5D. За них платят даже по 40 000 рублей за кило общего веса.

Очень интересно и выгодно скупать рыжие конденсаторы КМ-Н30. Заявленная на них цена держится в пределе до 35 000 рублей за килограммчик.

Ценные детальки и с маркировкой Н902М2. Стоимость чуть поменьше — до 30 000 рублей за кило.

Теперь понятно, что разброс ценового диапазона конденсаторов находится в большой зависимости от того, какое конкретно количество миллиграммов благородных металлов в них помещено (и сколько можно извлечь!).

Идет прием и других разновидностей конденсаторов, но, как мне кажется, нет смысла говорить о них: цена копеечная, а мороки — уйма.

Значит так: запомнили? Скупать радиоаппаратуру, в которой есть зеленые и рыжие конденсаторы – прибыльно и выгодно.

Доработка

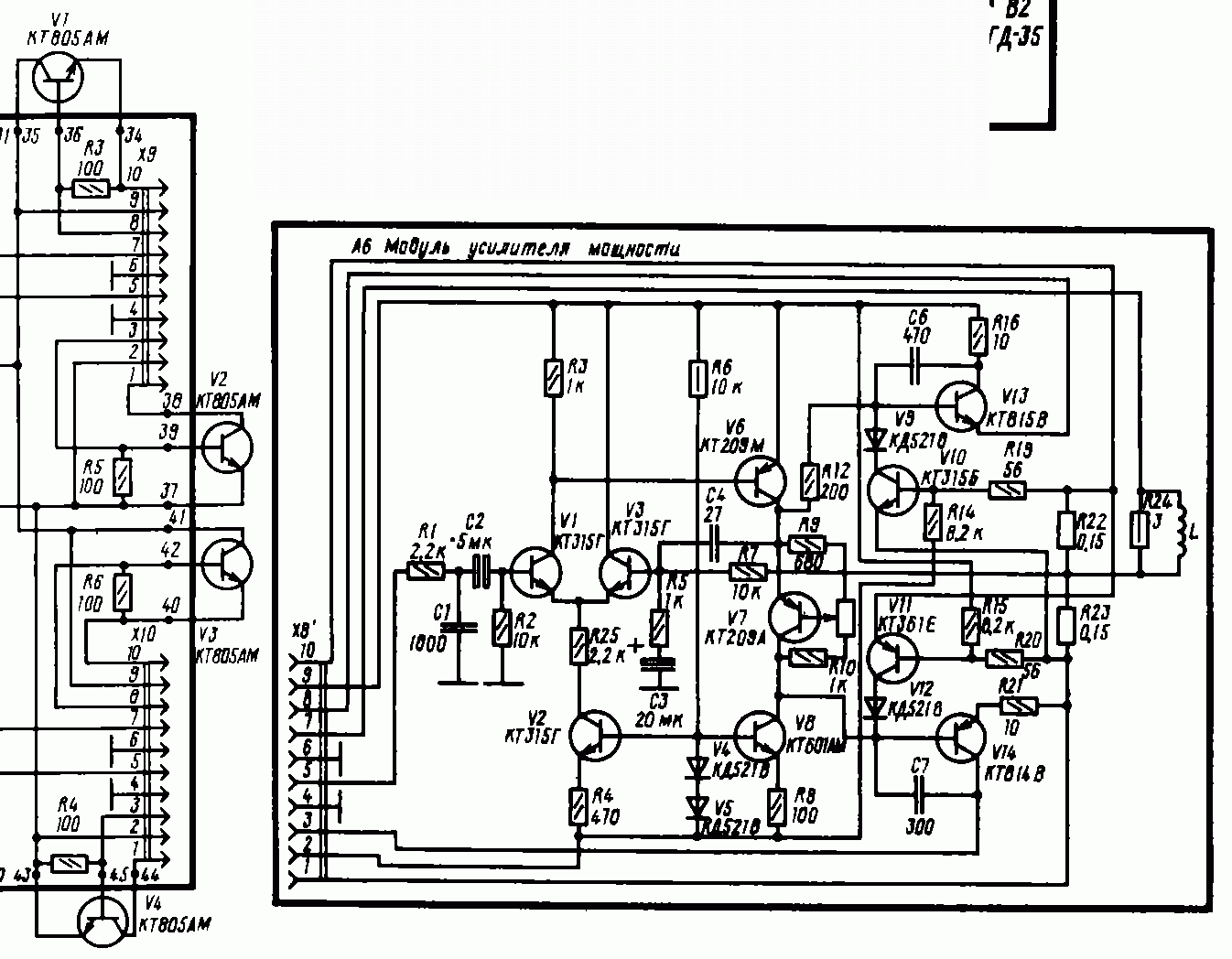

«Вега 50У-122С» — усилитель не особо качественный. Особенно те модели, которые были произведены после распада Союза. Пайка была отвратительного качества. Провода отваливались сами по себе. Точно так же, как и другие компоненты. Поэтому после покупки приходилось перепаивать все вручную. Но весь потенциал «Веги» раскрывается только после правильной доработки. В чем же заключается суть доработки? В «Веге» установлены стандартные для таких устройств конденсаторы типа УМ. Это не особо качественные компоненты, поэтому и качественного звука ждать не приходится. Их лучше заменить на что-нибудь сопоставимое из TDA или STK. Вроде бы мелочь, но звук улучшится. Для этого нужно выпаять из печатной платы старые конденсаторы и на их место водрузить новые, которые купить не составит труда в любом радиомагазине.

Но и это еще не все. Желательно было бы еще заменить транзисторы VT49 на более адекватные компоненты (VT43 прекрасно подойдет). Также можно исправить огрехи производителя (некачественную пайку, провода). Все это поддается замене, а значит, усилитель будет звучать намного лучше. Вот таким «универсалом» оказался «Вега 50У-122С». Доработка поможет усилителю работать долго и качественно. То есть именно так, как ему полагалось изначально. Но перейдем к следующему разделу материала.

Винилкорректор.

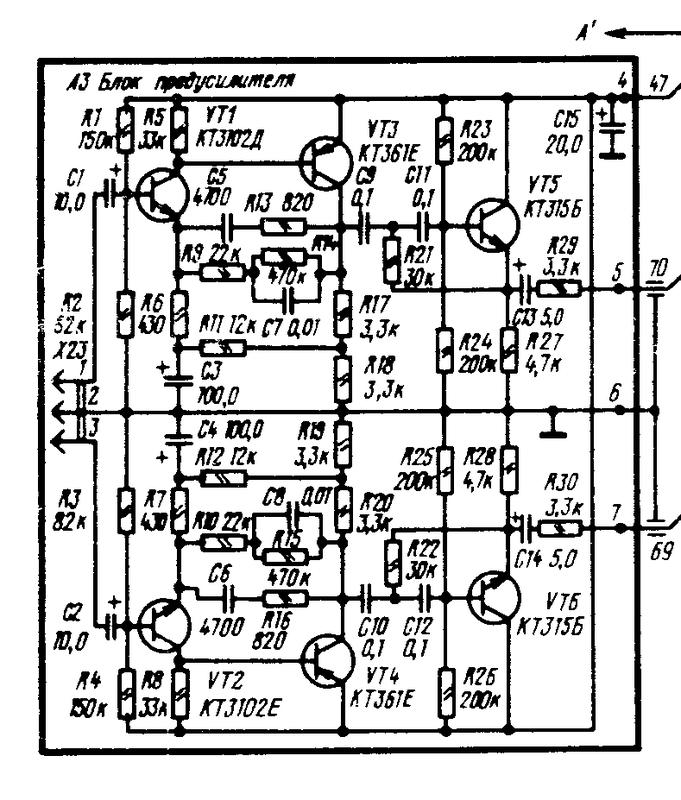

В данном электрофоне применен простой винилкорректор, представляющий из себя двухкаскадный усилитель, охваченный частотно зависимой обратной связью. На выходе стоит рокот фильтр, который должен срезать самые низкие – инфра низкие частоты (от покоробленных пластинок).

Ждать какого то HI-END-а от столь простой схемы не приходится. Однако кое что, сделать все же можно. Измерения показали, что АЧХ заметно отличается от кривой RIAA,а рокот-фильтр начинает резать АЧХ примерно с 70 гц., съедая самые сочные «низы». Для исправления ситуации, я параллельно С7 и С8 припаял конденсаторы по 3300 пф., в рокот фильтре — С9, С11, С10, и С12 поменял на 0.15мкф. Чтобы снизить нелинейные искажения нужно увеличить усиление при разомкнутой ООС. Для этого во второй каскад усилителя (VT3, VT4) вместо КТ361 ставим транзистор с гораздо большим К ус. типа КТ3107 (К, Л). Получается заметно большее входное сопротивление второго каскада, а значит большее усиление первого. Реальный рост усиления составляет около 2 раз. При замкнутой ООС усиление корректора, понятно, останется прежним. Но будет больше глубина ООС в 2 раза, во столько же снизится нелинейность. Еще нужно в разрыв цепи питания вставить резистор 100 ом для снижения уровня фона. Для коррекции АЧХ в области высоких частот в подобных винилкорректорах используется резонансный контур, состоящий из индуктивности головки и входной емкости. Поскольку родные головки типа MF100 обладают высокой индуктивностью, дополнительного входного конденсатора на схеме нет. Видимо хватает емкости проводов и входной емкости транзистора. У меня работает магнитная головка с гораздо меньшей индуктивностью, по этому я добавил параллельно головке конденсатор 390пф. Обычно производитель указывает рекомендуемую входную емкость для конкретной головки. В идеале после всех настроек хорошо бы проверить результат с использованием измерительной пластинки и милливольтметра. Далее – усилитель мощности.

Информация

Других аппаратов у мня нет , а вегу выбрасывать неохота вот и хочется подорабатывать хоть как то хоть косметически и что это за классический усь?

Максимум что хочу и по деньгам осилю так это уши зены е сменить на е или аналогичные да сабвуфер к музыкальному центру пьянокрафт прикупить. Можно ли что то реальное из него выжать?

Если советы будут ,то для удобства их давания могу предоставить фотографии есть цифровой фотик. Заменить провода: до УМ на экранированный, после на медный 2. Retro,

Тебе решать, но я бы не стал. Список небольшой: — В цепях блока коммутации и темброблока заменены ОУ КУД2 на КУД3 у него заявлена меньшая шумность, и это похоже на правду, судя по звуку — фоновых шумов поубавилось, хотя это все очень субъективно, последний раз я винил на этом проигрывателе слышал как раз те самые 10 лет назад : — Заменена лампа корректора скорости ЭПУ на светодиод с последовательно включенным 1к-сопротивлением- греется меньше и служит дольше: — Вместо советских разбитых разъемов для подключения акустики были установлены тюльпаны: — Заменена игла ЭПУ на Numark Groove Tool , так как картридж для умершей родной MF найти малореально. Причем не сильно тихо. Unnamed Play3r,

File history

Да и имеет ли смысл покупать ещё одну такую же вегу у знакомых? Можно, только это уже совсем другой аппарат получится, так как список того, что там улучшить нельзя будет гораздо короче.

Для меня также было в новинку существование неполярных конденсаторов большой емкости — в схеме их встретилось по 2 штуки в темброблоке и блоке коммутации. Заменить провода: до УМ на экранированный, после на медный 2. Если кондер впаян, может не получиться. Да и имеет ли смысл покупать ещё одну такую же вегу у знакомых? За сим откланиваюсь.

Седьмое место — Эстония ЭП 010

Отличная вертушка с полным автоматическим фаршем. Почему полным? Это вертушка, в которой можно переключать треки, как на проигрывателе компакт-дисков. Правда, она не комплектуется пультом, и приходится переключать треки, перещелкивая кнопки.

Конечно, это на любителя. Эстония ЭП 010 производит очень хорошее впечатление – богатый, шикарный такой пластик, вообще, классно смотрится. Она такая тонкая, закрывается сверху защитной полированной, темной крышкой. Классно!

У Эстония ЭП 010 вообще очень-очень классная сама конструкция, данный вертак смотрится довольно интересно. Он состоит как бы из двух тонармов — это тонарм обычный, где присутствует игла, и рядом второй тонарм, где присутствует датчик слежения за треками.
