Предохранитель пр-2 предохранитель пр-2

Принцип действия предохранителя ПН-2

При коротком замыкании плавкая вставка предохранителя ПН-2 сгорает и дуга горит в канале, образованном зернами наполнителя. Из-за горения в узкой щели при токах выше 100 А дуга имеет возрастающую вольт-амперную характеристику. Градиент напряжения на дуге очень высок и достигает (2—6)104 В/м. Этим обеспечивается гашение дуги за несколько миллисекунд.

После срабатывания предохранителя плавкие вставки вместе с диском 4 заменяются, после чего патрон засыпается песком. Для герметизации патрона под пластины 5 кладется асбестовая прокладка 6 что предохраняет песок от увлажнения. При номинальном токе 40 А и ниже предохранитель имеет более простую конструкцию.

Принцип действия предохранителей ПР-2

Процесс гашения дуги в плавком предохранителе ПР-2 происходит следующим образом. При отключении сгорают суженные перешейки плавкой вставки, после чего возникает дуга. Под действием высокой температуры дуги фибровые стенки патрона выделяют газ, в результате чего давление в патроне за доли полупериода поднимается до 4—8 МПа. За счет увеличения давления поднимается вольт-амперная характеристика дуги, что способствует ее быстрому гашению.

Плавкая вставка предохранителя ПР-2 может иметь от одного до четырех сужений в зависимости от номинального напряжения. Суженные участки вставки способствуют быстрому ее плавлению при коротком замыкании и создают эффект токоограничения.

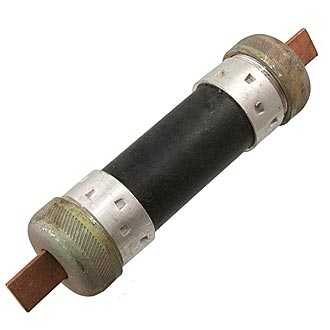

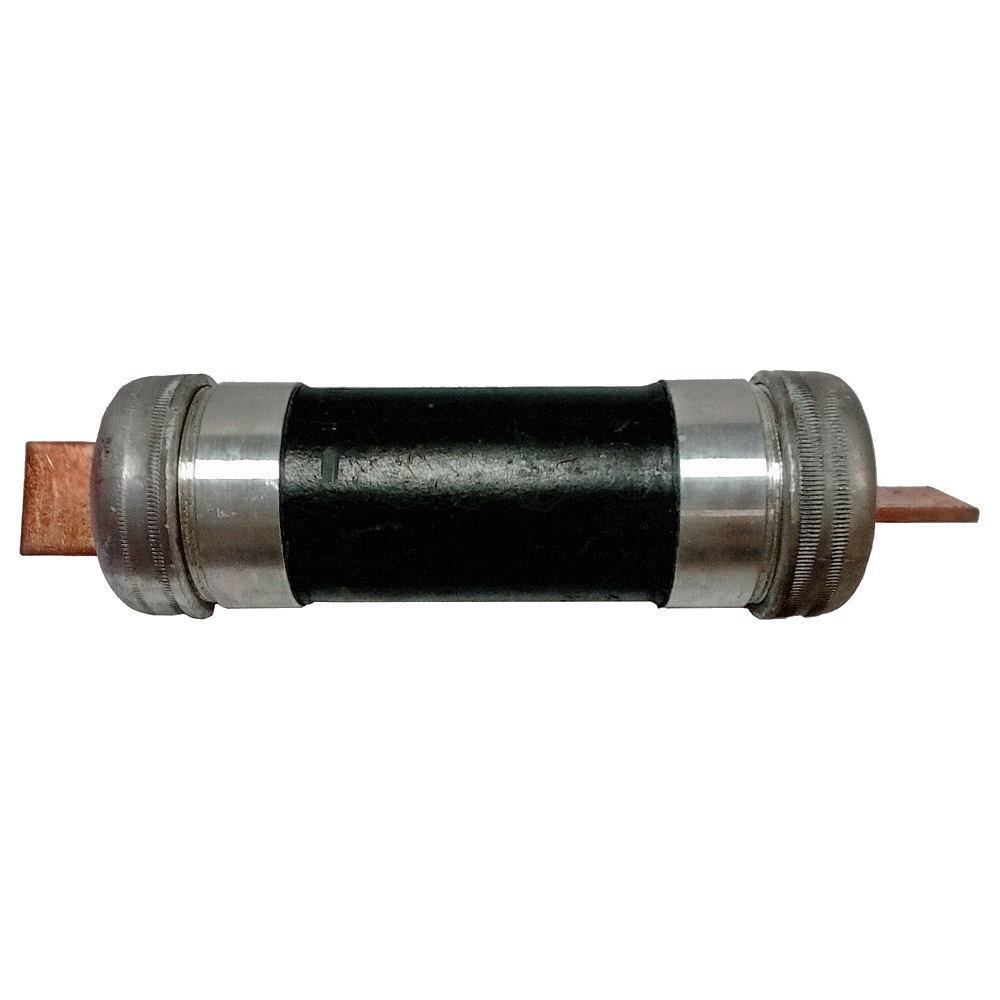

Предохранитель типа ПР-2

Поскольку гашение дуги в плавком предохранителе ПР-2 происходит очень быстро (0,002 с), можно считать, что уширенные части вставки в процессе гашения остаются неподвижными.

Давление внутри патрона плавкого предохранителя пропорционально квадрату тока в момент плавления вставки и может достигать больших значений. Поэтому фибровый цилиндр должен обладать высокой механической прочностью, для чего на его концах установлены латунные обоймы 4. Диски 6, жестко связанные с контактными ножами 2, крепятся к обойме патрона 4 с помощью колпачков 5.

Предохранители ПР-2 работают бесшумно, практически без выброса пламени и газов, что позволяет устанавливать их на близком расстояния друг от друга. Плавкие предохранители ПР-2 выпускаются двух осевых размеров — короткие и длинные. Короткие предохранители ПР-2 предназначены для работы на переменном напряжении не выше 380 В. Они имеют меньшую отключающую способность, чем длинные, рассчитанные на работу в сети с на-пряжением до 500 В.

Предохранители должны изготавливаться:

По номинальному напряжению:
на 220 в для работы в сетях переменного тока частоты от 50 до 60 Гц и в сетях постоянного тока;

Примечание: предохранители на номинальное напряжение 220 В могутработать в сети переменного тока частоты 50 и 60 Гц при напряжении 380 В.

на 500 в для работы в сети переменного тока частоты 50 и 60 Гц и в сетях постоянного тока при напряжении 440 в.

По номинальному току основания предохранителя и плавкой вставки в соответствии с таблицей:

Номинальный ток основания предохранителя, А	Номинальный ток плавкой вставки, А
15	6, 10, 15
60	15, 20, 25, 35, 45, 60
100	60, 80, 100
200	100, 125, 160, 200
350	200, 225, 260, 300, 350
600	350, 430, 500, 600
1000	600, 700, 850, 1000

По количеству полюсов — однополюсные;
По наличию указателя срабатывания и бойка — без указателясрабатывания и бойка;
По наличию контактов вспомогательной цепи — без контактоввспомогательной цепи.
По виду присоединения проводников к выводкам предохранителя:
- с задним присоединением;
- с передним присоединением.
По способу монтажа — для установки на изоляционных основанияхкомплектных устройств.

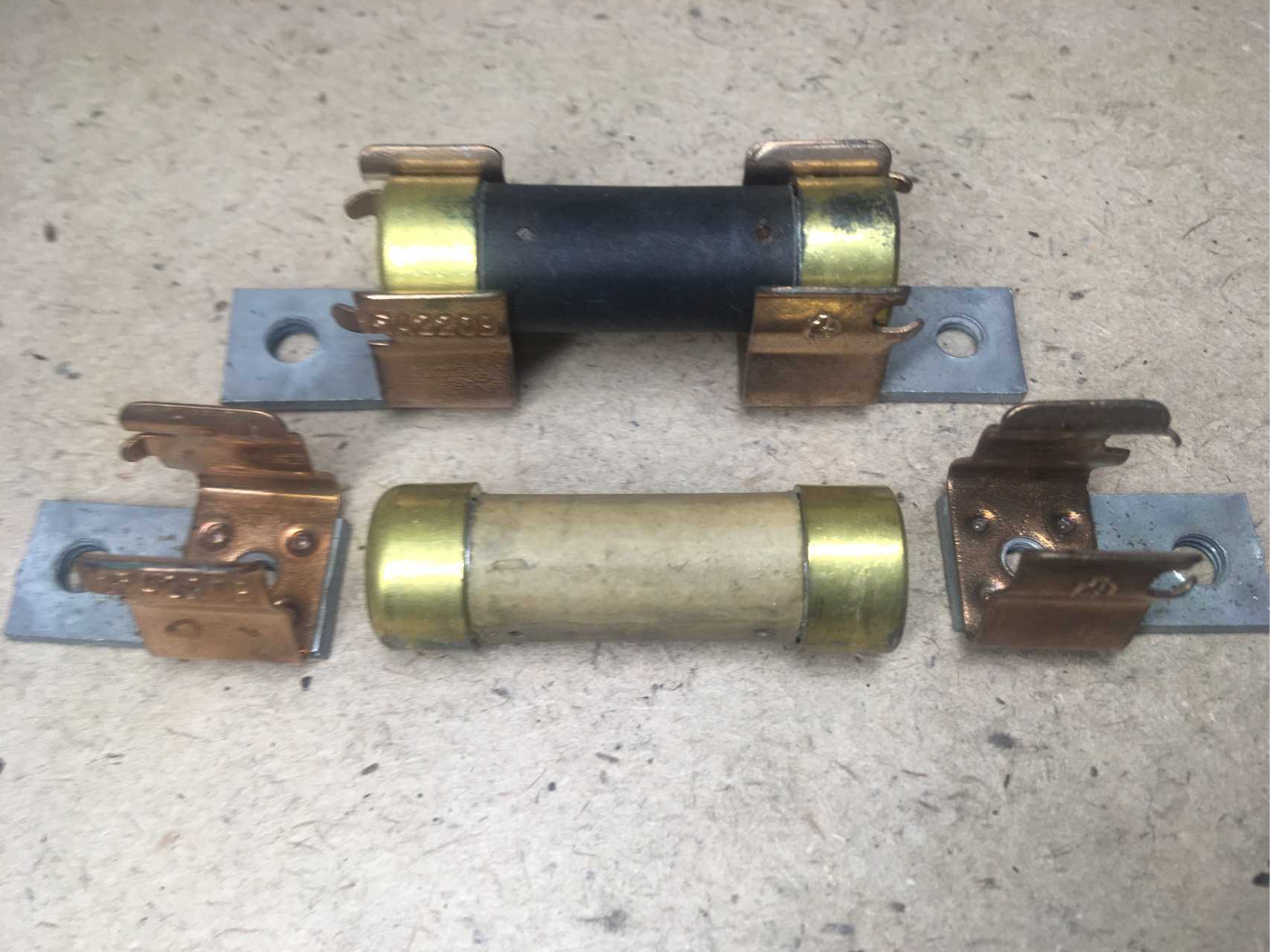

Предохранители серии ПР-2

В комплект поставки предохранителей должны входить:

держатель плавкой вставки (без плавкой вставки) — 1 шт;
основание предохранителя — 2 шт;
собственное изоляционное основание (если предохранитель заказан на собственном изоляционном основании) — 1 шт;
инструкция по эксплуатации (поставляется по требованию заказчика) — 2 экз. на одно место упаковки.

Примечание: поставка плавких вставок производится по отдельным заказам, оформленным в установленном порядке.

Конструкция запирающих устройств должна обеспечивать невозможность выпадения или недопустимого смещения держателя плавкой вставки при вибрации и ударных сотрясениях, могущих вызвать разрывы тока в цепи или значительное увеличение нагрева контактов.

В качестве изолятора в предохранителях ПР-2 используется фибровая трубка, единственным изготовителем которой является только наше предприятие. Она выдерживает испытательное напряжение на разряд по поверхности в воздухе для марки ВВ не менее 30 кВ, для марки НВ не менее 25 кВ. электрическая прочность фибровых трубок при испытании напряжением перпендикулярно к стенке для трубок марки ВВ — не менее 5 кВ/мм, для трубок марки НВ — не менее 4-6 кВ/мм в зависимости от толщины стенки.

Кроме того, комплектующие к ПР-2 изготавливаются из цветных металлов (латунь, дюраль), что обеспечивает более эффективную работу предохранителя.

Гарантийный срок — 3 года с момента отгрузки потребителю и не менее 2,5 лет с начала эксплуатации.

Изделия соответствуют ТУ 16-522.091-72 и ТУ 16-522.118-75.Продукция сертифицирована.

О предприятии Продукция Прайс-лист Контакты

&copy 1999—2023 ООО фирма «Экопром»Плавкие вставки, предохранители высоковольтные

Создание и продвижение сайта — студия «Stav-Seo»

Технические характеристики предохранителей ПР-2

В зависимости от номинального тока выпускается шесть габаритов патронов различных диаметров. В патроне каждого габарита могут устанавливаться вставки на различные номинальные токи. Так, в патроне на номинальный ток 15 А могут быть установлены вставки на ток 6, 10 и 15 А.

Различают нижнее и верхнее значения испытательного тока. Нижнее значение испытательного тока — это максимальный ток, который, протекая в течение 1 ч, не приводит к перегоранию предохранителя. Верхнее значение испытательного тока — это минимальный ток, который, проходя в течение 1 ч, плавит вставку предохранителя. С достаточной точностью можно принять пограничный ток равным среднеарифметическому испытательных токов.

Плавкие предохранители с мелкозернистым наполнителем ПН-2

Основные требования. предъявляемые к плавким предохранителям

К предохранителям предъявляются следующие требования:

Времятоковая характеристика предохранителя должна проходить ниже, но возможно ближе к времятоковой характеристике защищаемого объекта.
При коротком замыкании предохранители должны работать селективно.
Время срабатывания предохранителя при коротком замыкании должно быть минимально возможным, особенно при защите полупроводниковых приборов. Предохранители должны работать с токоограничением.
Характеристики предохранителя должны быть стабильными. Разброс параметров из-за производственных отклонений не должен нарушать защитные свойства предохранителя.
В связи с возросшей мощностью установок предохранители должны иметь высокую отключающую способность.
Замена сгоревшего предохранителя или плавкой вставки не должна требовать много времени.

В промышленности наибольшее распространение получили предохранители типов ПР-2 и ПН-2.

Устройство предохранителей ПН-2

Эти предохранители более совершенны, чем предохранители ПР-2. Корпус квадратного сечения 1 предохранителя типа ПН-2 изготавливается из прочного фарфора или стеатита. Внутри корпуса расположены ленточные плавкие вставки 2 и наполнитель — кварцевый песок 3. Плавкие вставки привариваются к диску 4, который крепится к пластинам 5, связанным с ножевыми контактами 9. Пластины 5 крепятся к корпусу винтами.

В качестве наполнителя в предохранителях ПН-2 используется кварцевый песок с содержанием SiO2 не менее 98 %, с зернами размером (0,2—0,4)10-3 м и влажностью не выше 3 %. Перед засыпкой песок тщательно просушивается при температуре 120—180 °С. Зерна кварцевого песка имеют высокую теплопроводность и хорошо развитую охлаждающую поверхность.

Плавкая вставка предохранителей ПН-2 выполняется из медной ленты толщиной 0,1— 0,2 мм. Для получения токоограничения вставка имеет суженные сечения 8. Плавкая вставка разделена на три параллельных ветви для более полного использования наполнителя. Применение тонкой ленты, эффективный теплоотвод от суженных участков позволяют выбрать небольшое минимальное сечение вставки для данного номинального тока, что обеспечивает высокую токоограничивающую способность. Соединение нескольких суженных участков по-следовательно способствует замедлению роста тока после плавления вставки, так как возрастает напряжение на дуге предохранителя. Для снижения температуры плавления на вставки наносятся оловянные полоски 7 (металлургический эффект).

Устройство предохранителей ПР-2

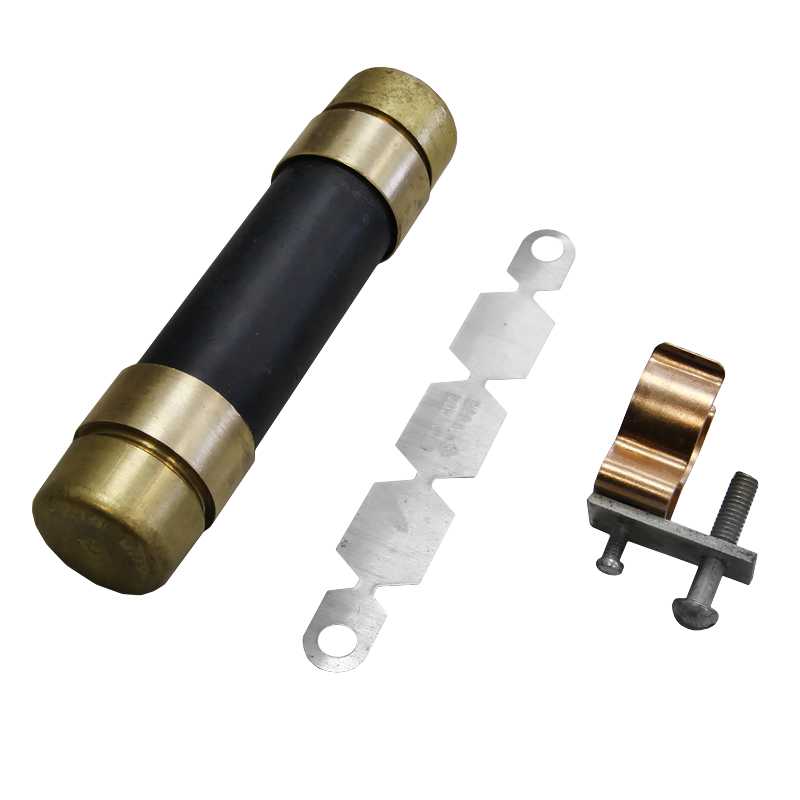

Предохранители ПР-2 на токи от 15 до 60 А имеют упрощенную конструкцию. Плавкая вставка 1 прижимается к латунной обойме 4 колпачком 5, который является выходным контактом. Плавкая вставка 1 штампуется из цинка, являющегося легкоплавким и стойким к коррозии материалом. Указанная форма вставки позволяет получить благоприятную времятоковую (защитную) характеристику. В предохранителях на токи более 60 А плавкая вставка 1 присоединяется к контактным ножам 2 с помощью болтов.

Вставка предохранителя ПР-2 располагается в герметичном трубчатом патроне, который состоит из фибрового цилиндра 3, латунной обоймы 4 и латунного колпачка 5.

Технические характеристики предохранителей ПН-2

Предохранители ПН-2 выполняются на номинальный ток до 630 А. Предельный отключаемый ток короткого замыкания, который может отключаться предохранителем, достигает 50 кА (действующее значение тока металлического короткого замыкания сети, в которой устанавливается предохранитель).

Малые габариты, незначительная затрата дефицитных материалов, высокая токоограничивающая способность являются достоинствами плавкого предохранителя ПН-2.
