Как найти драгметаллы в радиодеталях?
В советской технике золото встречается намного чаще, чем в современных моделях. Это обусловлено тем, что в изделиях нового образца драгоценные металлы заменяют более дешёвым вольфрамом.
Конденсаторы
Наибольшее количество золота содержится в конденсаторах. В одном таком радиоэлементе может находиться около 9 граммов жёлтого металла и до 50 граммов серебра.
Но следует иметь в виду, что такие конденсаторы применялись исключительно в военной технике, поэтому встречаются они крайне редко.
В микросхемах позолотой покрываются выводы, соединённые с керамической пластиной. Золото наносится гальваническим способом в количестве от 1 до 10%. Золото можно обнаружить в качестве подложки под кристалл кремния и специальных припоев не только в микросхемах, но и в транзисторах.
В пластмассовых микросхемах вес золота может составлять от 0,3 до 1,1%, в керамических от 1 до 5%. Серебро очень трудно добыть из радиодеталей, потому что оно наносится на контакты и корпуса очень тонким слоем. В контактах может содержаться от 16 до 95% серебра высокой пробы.
Платина считается самым дорогим из драгоценных металлов. Чаще всего она встречается в конденсаторах серии КМ в качестве сердечника. В других радиоэлементах платина используется при изготовлении выводов реохордов и термопар, а также в качестве проволоки и контактов реле.
Самым распространённым реле, содержащим платиновые контакты, считается РЭС-9. Но, в отличие от конденсаторов серии КМ, от даты и места выпуска может зависеть доля платины в этих радиоэлементах.
Вас может заинтересовать: Плавка меди в домашних условиях: что нужно учитывать?
Палладий содержится в керамических конденсаторах, основой которых являются титаны бария и стронция (около 5%) и в разъемах определённого типа (1-3%).
П121 наклонные совмещённые преобразователи
Наклонные преобразователи, типа П121, широко применяются в задачах контроля сварных соединений, листов, штамповок, поковок и других объектов. Преобразователи П121 позволяют выявлять трещины, объемные дефекты, такие как неметаллические включения, поры, непровары, усадочные раковины и т.п. С помощью преобразователей типа П121, как правило, определяются характеристики вертикально ориентированных дефектов. Характеристики и возможная маркировка П 121 одного из производителей приведены в таблице:
| Условное обозначение | Угол ввода по образцу СО-2, град | Диапазон контроля по стали, мм | Эффективная частота, МГц | Стрела, мм | Размер ПЭ, мм | Размер рабочей поверхности, мм | Габаритные размеры, мм |
| П121-1,8-40-М-002 | 40+-1,5 | 1…50 | 1,8+-0,18 | 9 | 8х10 | 24х12 | 33х16х25 |
| П121-1,8-50-М-002 | 50+-1,5 | 1…50 | 1,8+-0,18 | 10 | 8х12 | 30х16 | 33х16х25 |
| П121-1,8-65-М-002 | 65+-1,5 | 1…45 | 1,8+-0,18 | 12 | 8х12 | 32х16 | 33х16х24 |
| П121-2,5-40-М-002 | 40+-1,5 | 0,7…50 | 2,5+-0,25 | 8 | 8х12 | 30х16 | 33х16х25 |
| П121-2,5-45-М-002 | 45+-1,5 | 0,7…50 | 2,5+-0,25 | 8 | 8х12 | 30х16 | 33х16х25 |
| П121-2,5-50-М-002 | 50+-1,5 | 0,7…50 | 2,5+-0,25 | 8 | 8х12 | 30х16 | 33х16х25 |
| П121-2,5-65-М-002 | 65+-2 | 0,7…45 | 2,5+-0,25 | 10 | 8х12 | 32х16 | 33х16х25 |
| П121-2,5-70-М-002 | 70+-2 | 0,7…35 | 5+-0,5 | 12 | 8х12 | 32х16 | 33х16х25 |
| П121-5-40-М-002 | 40+-1,5 | 0,7…50 | 5+-0,5 | 5 | 5х5 | 20х16 | 20х16х16 |
| П121-5-45-М-002 | 45+-1,5 | 0,7…50 | 5+-0,5 | 5 | 5х5 | 20х16 | 20х16х16 |
| П121-5-50-М-002 | 50+-1,5 | 0,7…50 | 5+-0,5 | 5 | 5х5 | 20х16 | 20х16х16 |
| П121-5-65-М-002 | 65+-2 | 0,7…40 | 5+-0,5 | 6 | 5х5 | 20х16 | 20х16х16 |
| П121-5-70-М-002 | 70+-2 | 0,5…25 | 5+-0,5 | 7 | 5х5 | 20х16 | 20х16х16 |
В каких деталях содержатся драгметаллы
Золотоносное месторождение перспективно для разработки при содержании Au в породе – 1 грамм на тонну. В некоторых радиодеталях оно может достигать 5%. При этом затраты на его извлечение несоизмеримы с теми, что тратятся на промышленную золотодобычу. Некоторые обладатели радиотехники советских времен могут даже не подозревать о том, что имеют Клондайк в собственной квартире.
Поколения ЭВМ очень богато на содержание золота
В советское время делали все добротно, на покрытии благородными металлами не экономили. Техники, которая могла бы обеспечить толщину напыления всего в несколько микрон, еще не было. Поэтому больше всего золота и подобных ему элементов добывают из деталей, произведенных до 1986 года. Рекордсменами в этом плане являются ЭВМ с маркировкой СМ и СЕ. В одной такой машине находят иногда до 10 кг желтого металла. Много его было в приборах, использовавшихся военными. Найти их сейчас непросто.
Содержание драгоценных металлов в радиодеталях современных изделий намного ниже, но даже это небольшое количество способно обеспечить прибыль. Об этом говорит число компаний, занимающихся их скупкой.
Для желающих сдать ненужные радиодетали имеется специальный справочник, он дает полное представление о содержании благородных металлов в их различных видах. Наиболее перспективны в этом плане:
- транзисторы;
- конденсаторы;
- ряд микросхем;
- некоторые генераторные лампы;
- разъемы и реле;
- резисторы.
Чаще всего в них представлены сплавы из золота, серебра, платины, палладия, рутения, тантала. Рассмотрим перечисленные позиции подробнее.
Для чего золото в приборах?
Рециклинг – технологии вторичной переработки отходов производства, использованных материалов и изделий
Важность этого хозяйственного направления открыло для многих масштабы применения золота в электронике, радиоделе, в изготовлении приборов
Главная причина использования дорогостоящего металла в таких изделиях — возможность изготовления стойких к коррозии токопроводящих элементов очень маленького размера.
Во многих случаях важно обеспечить именно миниатюрные размеры радиодеталей и их частей. Вот основные формы применения золота в радиодеталях и приборах:. Вот основные формы применения золота в радиодеталях и приборах:
Вот основные формы применения золота в радиодеталях и приборах:
- Использование золотой фольги.
- Устройство покрытий из золота – напылений, гальванической позолоты.
- Изготовление мелких деталей с точными и стабильными свойствами.
Чаще всего использование золота в деталях и изделиях остаётся незаметным при внешнем осмотре и даже разборке.
Видимыми остаются только позолоченные контакты, некоторые цельные детали, проводники.
Опыт рециклинга и знание устройства радиодеталей помогает в возвращении золота в хозяйственный и производственный оборот.
Извлечение золота из радиодеталей основано на нескольких важных факторах:
- Большое количество этих изделий, в том числе полностью непригодных к использованию.
- Высокая степень чистоты золота в изделиях такого рода.
- Возможности извлечения других ценных металлов вместе с золотом.
Знание особенностей содержания и извлечения золота и других ценных компонентов из микросхем и других деталей позволяет обеспечить высокую эффективность рециклинга.
Чем больше возраст золотосодержащей радиодетали, тем большее количество золота может быть из неё извлечено.
Такие решения характерны для военной техники советского времени, когда стоимость деталей не была первостепенным фактором. По мере совершенствования электроники применение золота стало более рациональным, обоснованным.
Сбор и операции с радиодеталями
Занимаясь рециклингом, можно не выполнять полный цикл работ:
- Сбор сырья.
- Сортировку и первичную обработку.
- Извлечение золота и аффинаж.
- Плавку и реализацию слитков.
Сотрудничество со специализированной компанией даёт возможность ограничиться теми работами, которые позволяют условия. Многие энтузиасты – индивидуалы ограничиваются только сбором и сортировкой радиодеталей.
Вот несколько каналов поиска и сбора такого сырья:
- сбор на бесхозных заброшенных промышленных и прочих объектах;
- сбор у населения.
На фото выше изображены некоторые детали, содержащие золото, а в таблице приведен их список с некоторыми усреднёнными по России ценами на них:
| Тип радиодеталей | Стоимость единицы веса или количества, руб. |
| Микросхема 153УД1 новая | 36,1 руб заштуку |
| Микросхема 153УД1 б/у | 25,05 руб за штуку |
| Микросхема М85 новая | 129,52 руб за штуку |
| Микросхема М85 б/у | 111,36 руб за штуку |
| Транзисторы КТ301, 306, 312, 316 новые | 26,90 руб за штуку |
| Транзисторы КТ301, 306, 312, 316 б/у | 18,00 руб за штуку |
| Транзисторы КТ930, 958, 960, 970 новые | 90,67 руб.за штуку |
| Транзисторы КТ930, 958, 960, 970 б/у | 74,96 руб за штуку |
| Лампа ГС-36Б | 196,47 руб за штуку |
| Лампа ГМИ-29Б-1 | 7 841,04 руб заштуку |
Золото есть не только в радиодеталях. О том, где еще можно его найти, читайте здесь.
Опубликовать в социальных сетях
Аналогом 133 микросхемы в DIP (пластиковый) корпусе, является 155 серия. Имеют идентичны кристаллы внутри себя, а так же ток который проходит через 4 и 11 ногу. Данные микросхемы не все, но многие имеют в своем составе золото, которым покрыты ножки под корпусом, и видны при деталь норм рассмотрении. Покупаем 155 микросхемы следующих видов:
Разработка велась в одном из самых передовых НИИ СССР «Молекулярной электроники», а завод выпускающий массовое производство- Микрон. Разработка данных интегральных микросхем началась в 60ых годах, двадцатого века. Активное внедрение в электронику датируется первой половиной 70ых годов.
Скупка 155 серии микросхем Прием подобных микросхем 155 серии (черных и коричневых), ведется в килограммах. Содержание на 1000 штук варьируется в зависимости от года выпуска, чем старше, тем выше содержание, от 1,12 до 2 грамм на 1000 штук. Перед сдачей раскусите кусачками пару микросхем, внутри на ногах должно быть напыление золота. Мы покупаем микросхемы 155 серии на выгодных условиях, так же гарантировано на каждую вторую сдачу вы получите + %. Мы не занижаем цены и готовы торговаться с вами, чего не делают остальные скупщики. Телефон нашей справочной службы: 8-911-276-0449 А так же наш е-мейл
П122 – наклонные раздельно-совмещенные преобразователи
Хордовые преобразователи типа П122 в основном применяют для контроля кольцевых сварных швов трубных элементов из сталей и полиэтилена диаметром от 14 до 219 мм. с толщиной стенки от 2 до 6 мм., используются контактные раздельно-совмещенные хордовые преобразователи. Применение преобразователей хордового типа особенно эффективно для контроля тонкостенных сварных швов от 2 до 4 мм.
Преобразователи типа П122 предназначены для контроля тонкостенных сварных швов, как правило из нержавеющих, малоуглеродистых сталей и сплавов алюминия Характерная особенность ПЭП – минимальная мертвая зона и фокусировка УЗ поля в определенном диапазоне толщин. Характеристики П 121 представлены в таблице:
| Наименование | Угол ввода | Стрела | Фокусное расстояние по оси Y (глубина) | Фокусное расстояние по оси X | УЗК сварных швов толщиной |
| П122-5,0-65-М | 65о | 7 мм | 9 мм | 13 мм | 7 — 12 мм |
| П122-5,0-70-М | 70о | 7 мм | 5 мм | 10 мм | 5 — 9 мм |
| П122-5,0-75-М | 75о | 7 мм | 4 мм | 9 мм | 4 — 8 мм |
| П122-8,0-65-М | 65о | 5 мм | 6 мм | 9 мм | 5 — 7 мм |
| П122-8,0-70-М | 70о | 5 мм | 4 мм | 8 мм | 3 — 5 мм |
| П122-8,0-75-М | 75о | 5 мм | 3 мм | 7 мм | 2 — 4 мм |
Под заказ возможна поставка специальных преобразователей:
- для контроля деталей железнодорожного подвижного состава;
- наклонные контактные совмещенные ПЭП типа П121 для контроля гибов труб;
- фокусирующие и с плоской излучающей поверхностью для иммерсионного контроля дисков из титановых сплавов и других деталей и заготовок;
- для контроля лопастей летательных аппаратов;
- широкозахватные;
- на фазированных решетках
- для контроля дифракционно-временным методом TOFD
- электромагнитно-акустических преобразователей (ЭМАП)
Для основных типов ПЭП в России принято буквенно-цифровое обозначение, которое формируется следующим образом:
- первый знак – буква П – Преобразователь;
- первая цифра – 1 – контактный, 2 – иммерсионный, 3 – контактно-иммерсионный;
- вторая цифра – 1 – прямой, 2 – наклонный;
- третья цифра – 1 – совмещенный, 2 – раздельно-совмещенный, 3 – раздельный;
- кроме этого производители обычно указывают частоту, угол ввода, размер пьезоэлемента.

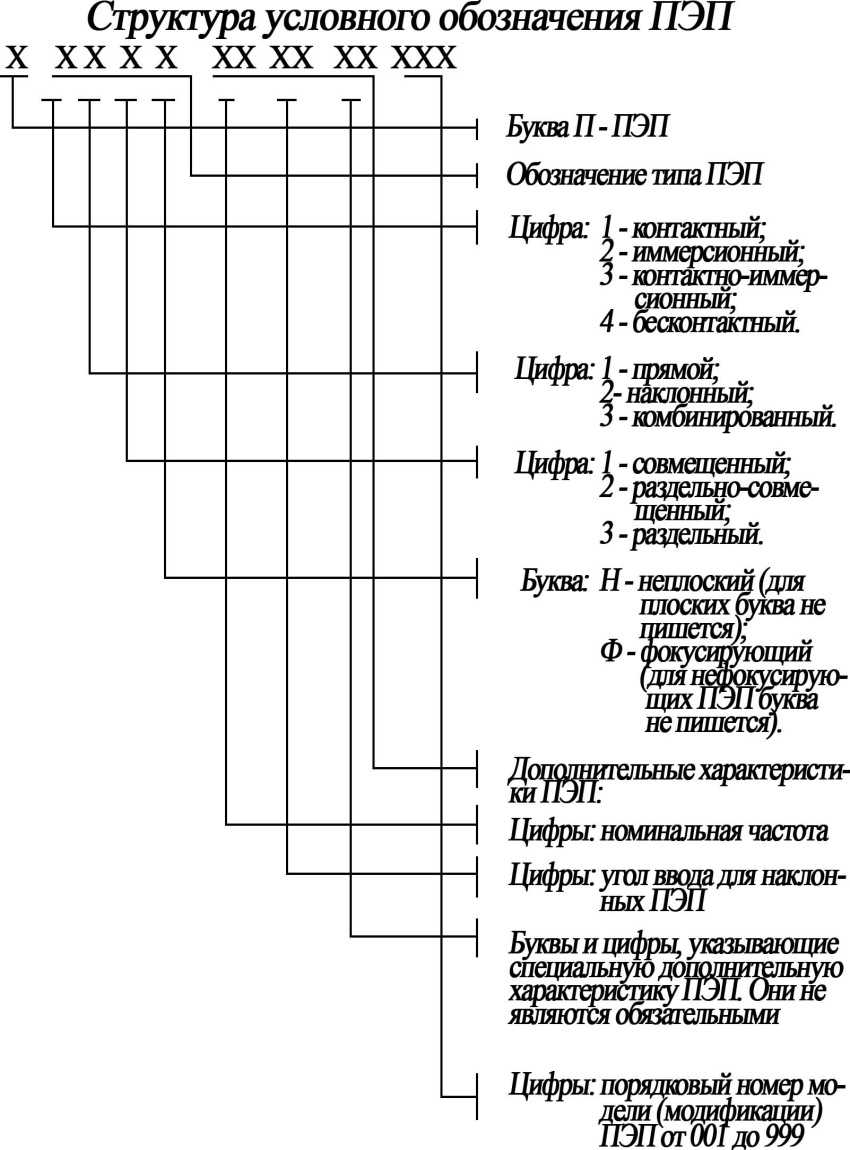

Схема обозначения ультразвуковых преобразователей приведена ниже
 |
Помимо ГОСТ Р 55725-2013 и ГОСТ Р 55808-2013, ультразвуковым преобразователям посвящен ряд методических отраслевых документов, перечисленных в следующей таблице.
| Отрасль промышленности | Норматив |
| Химическая и нефтехимическая промышленность | СТО 00220256-005-2005 |
| СТО 00220256-014-2008 | |
| РДИ 38.18.016-94 | |
| Трубопроводы пара и горячей воды | РД 34.17.302-97 (ОП-501) |
| РД 153-34-1-003-01(РТМ-1с-2002) | |
| Магистральные и промысловые газо и нефтепроводы | СТО Газпром 2-2.4-083-2006 |
| Грузоподъемные механизмы | РД РОСЭК-001-96 |
| Гибы трубопроводов | РД 34.17.418 (И№23 СД-80) |
| Оборудование атомных энергетических установок | ПНАЭ Г-7-030(, )-91 |
| Контроль поковок, литых деталей и заготовок | ОСТ 5.9675-88 |
В данном описании использованы материалы монографии Е.Ф.Кретова «Ультразвуковая дефектоскопия в энергомашиностроении» и учебного пособия для подготовки и аттестации контролеров по неразрушающим и разрушающим методам контроля.
Дополнительные материалы:
- Рекомендации по выбору ультразвуковых преобразователей
- Электромагнитно-акустические преобразователи (ЭМАП)
- Преобразователи с фазированной (антенной) решеткой
- Преобразователи для контроля дифракционно-временным методом TOFD
Смотрите так же разделы – Ультразвуковые дефектоскопы, Ультразвуковые толщиномеры, Гели для УЗК, Услуги по ультразвуковому неразрушающему контролю, Прайс-лист Оборудования, Рекомендации к выбору ультразвуковых преобразователей для ручного контроля изделий.
