КР573РФ60А
Микросхема К573РФ6А
вполне обычна. Менее известны её четвертинки, К573РФ61…К573РФ64.
Что же такое К573РФ60? Собственно, это обычная ПЗУ 8к*8, аналогичная РФ6.
Но почему у неё двухзначный номер — я пока нигде не нашёл ответа на этот вопрос…
1. Каталог интегральных микросхем. Часть 1 (цифровые). Центральное конструкторское бюро. 1982.
2. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
3. Полупроводниковые БИС запоминающих устройств: Справочник / В. В.
Баранов, Н. В. Бекин, А. Ю. Гордонов и др.; Под ред. А. Ю. Гордонова и Ю. Н. Дьякова. — М.: Радио и связь, 1987
4. Каталог интегральных микросхем. Дополнение № 1 к базовому
Каталогу ИС 1986г. Центральное конструкторское бюро. 1987.
5. Каталог перспективных интегральных микросхем. — Москва, 1988.
6. Вениаминов В.Н., Лебедев О.Н., Мирошниченко А.И.. Микросхемы и их применение: Справ. пособие. — 3-е изд., перераб. и доп. — М.: Радио и связь, 1989 (Массовая радиобиблиотека; Вып. 1143)
7. Микросхемы интегральные народнохозяйственного назначения. Группа 6331. Сборник справочных листов РД 11 0435.4-90. Издание официальное. Всесоюзный научно-исследовательский институт «Электронстандарт». 1991.
8. Лебедев О. Н. Применение микросхем памяти в электронных устройствах: Справ. пособие. —
М.: Радио и связь, 1994. (Массовая радиобиблиотека; Выпуск 1199)
9. Однокристальные микроЭВМ. М.: МИКАП, 1994.
10. Диоды, тиристоры, транзисторы и микросхемы широкого применения.
Справочник / Б.Ф. Бессарабов, В.Д. Федюк, Д.В. Федюк. — Воронеж: ИПФ «Воронеж», 1994.
11. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения,
назначения выводов и габаритные чертежи корпусов. — ГУП Центральное конструкторское бюро «Дейтон», 1998.
12. Пескова С.А., Гуров А.И., Кузин А.В. Центральные и периферийные устройства
электронных вычислительных средств/Под ред. О.П. Глудкина. — М.: Радио и связь, 1999.
13. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 6. — М.: КУбК-а, 2003
14. Стратегия выбора. — К.: «Корнiчук, 2012
К573РФ2, КМ573РФ2

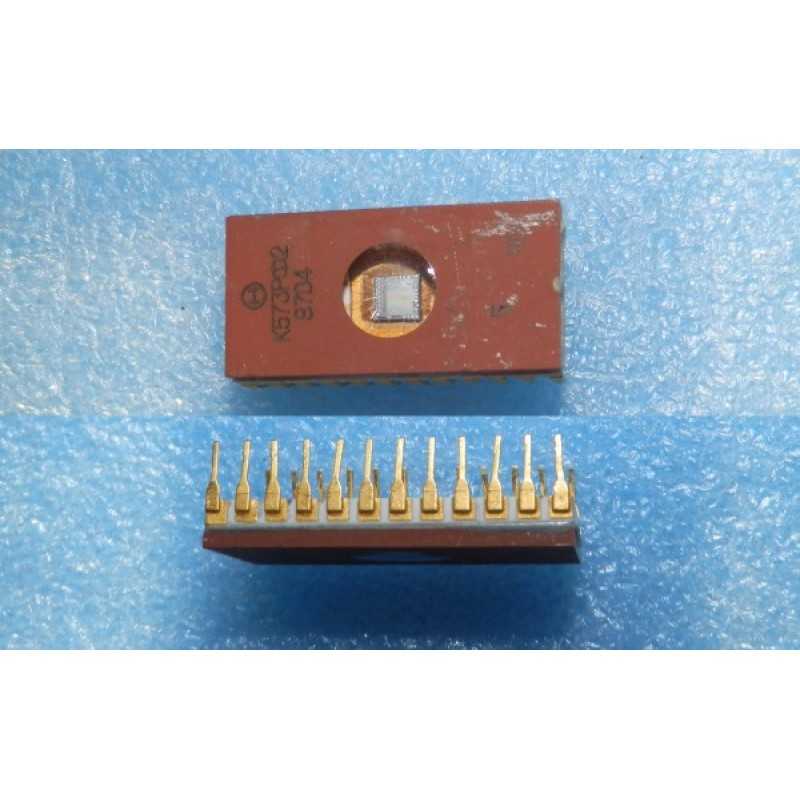

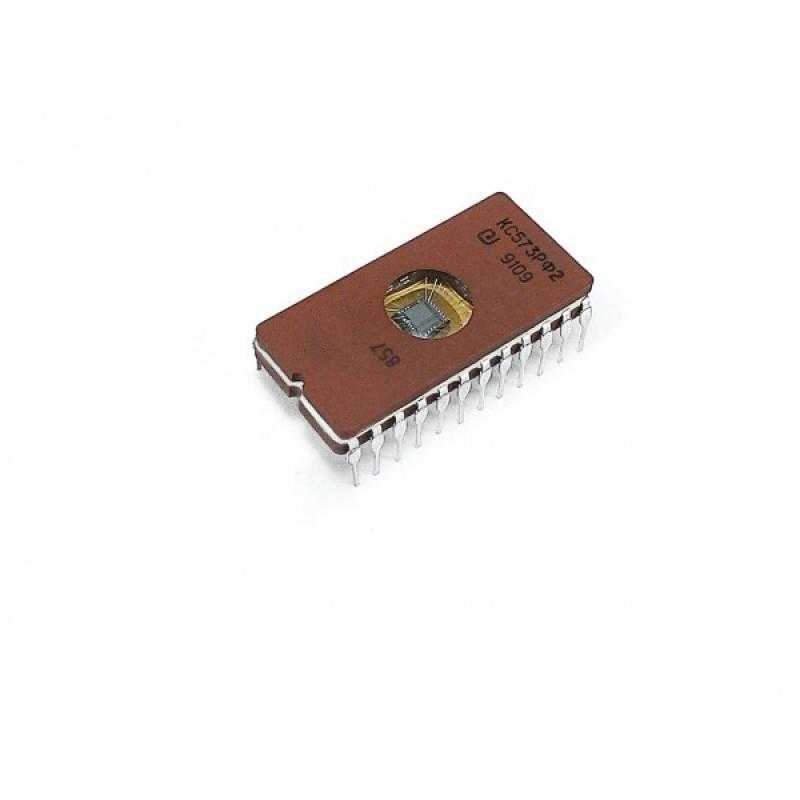

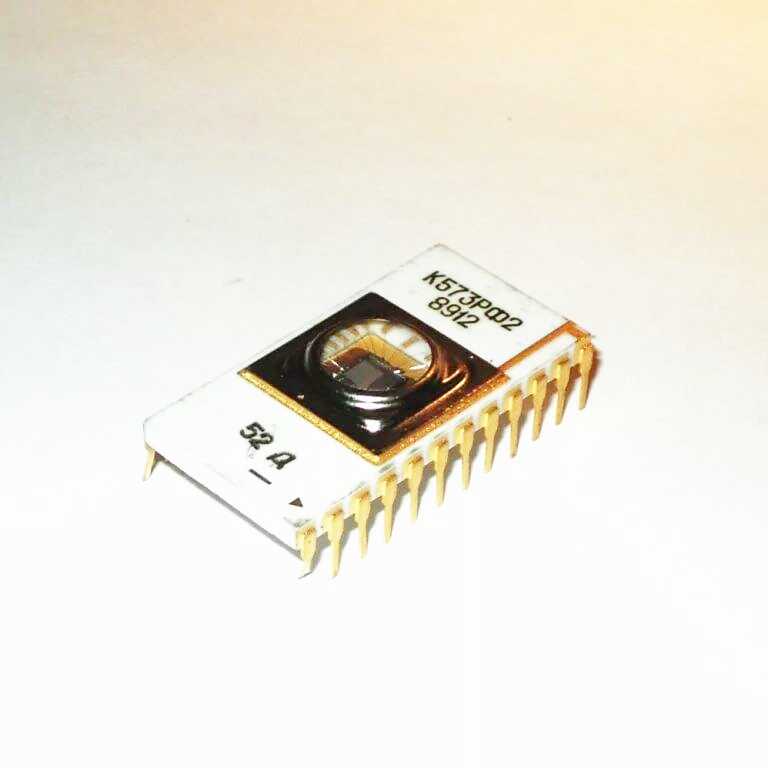

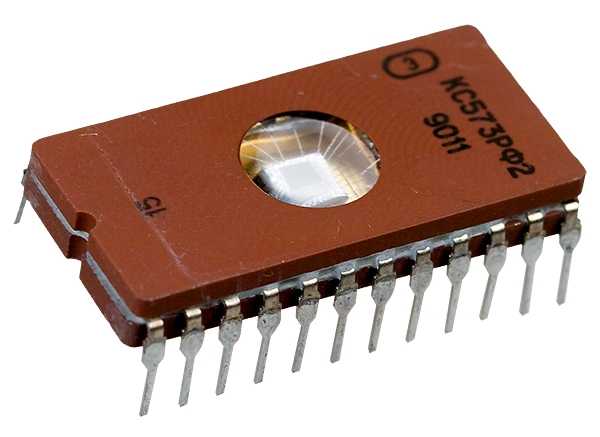

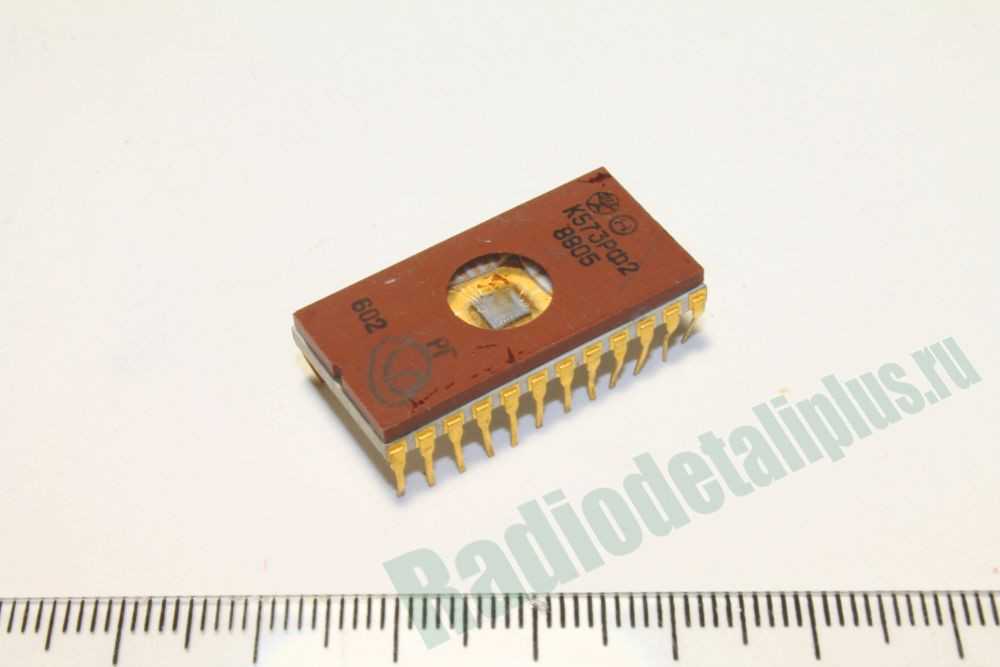

К (и КС) 573РФ2 — пожалуй, самая распространенная микросхема в этой
серии, УФ ПЗУ 2к*8 (шифр ОКР, кстати, дивный — «Ромашка-1П» :))).
Выпускалась огромными тиражами, стояла в самых разнообразных
изделиях, от военных до любительских. Казалось, что ничего необычного в ней быть не может…
Но недавно заполучил такой вот экземпляр. И:
во-первых, это единственная встреченная мной микросхема со Знаком
качества на ней. Нет, вообще таких микросхем было много, но знак всегда
присутствовал только в паспорте или этикетке. А вот чтоб прямо на корпусе —
такое вижу впервые.
а второе — микросхема имеет обозначение К573РФ2. Но от К-шной (это
тонкий корпус из белой керамики) у неё только нижняя часть, а верхняя половина
— от КС573РФ2. Подобные «бутерброды»
я встречал в середине 90-х, тогда говорили, что это от нехватки
керамических корпусов. Выходит, что
подобные вещи делали и в советское время…
Заводские паспорта на эти микросхемы,
военная и
гражданская версии.
Вот еще любопытный экземпляр:
Необычность здесь в товарном знаке. Он принадлежит некоему
Научно-производственному кооперативу «Квант», г.Краслава (Латвия); он же
АО МВМ, он же АО ИЦ «Электроника» ЛТД. Логотип кооператива замечен на самых разных
приборах — ПЗУ, гибридных микросборках, запчастях от стиральных
машин и т.д.
Тайна этой многопрофильной корпорации ещё не раскрыта…
К573РФ5
Микросхема как микросхема.
УФ ПЗУ 2к*8,
аналог .

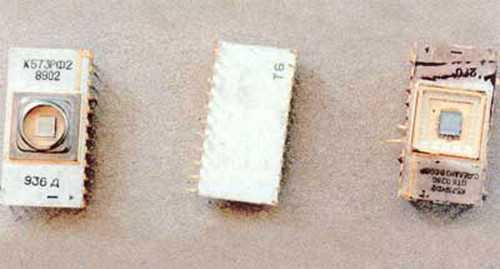

Моё внимание привлекло то, что она выпускалась практически одновременно в
трёх (!) разных корпусах:
Разрабатывалась она в Киевском НИИМП:
«Серьезным испытанием для коллективов разработчиков и
технологов явилась
«Разработка электрически программируемого ПЗУ информационной емкостью 16
Кбит с УФ — стиранием информации (ОКР «Карат-2»). Для выполнения ОКР,
учитывая её сложность и сжатые сроки работы, кроме сотрудников лаборатории
Ярового С.И. Калитенко В.Ф., Забиржевского Л.И., были подключены и другие
специалисты отдела – Прокопенко А.М., Груданов Н.Б. В работе также принимали
участие сотрудники подразделений НИИ Троценко Ю.П., — начальник отдела, Галька
Л.В. – ст.инженер – зам.главного конструктора, Алексеев Ю.А. – начальник
лаборатории, Бондаренко В.А. – начальник лаборатории, Скрипка Н.А. – начальник
КБ, Федулов В.В. – начальник лаборатории и другие.
В 1982 году разработка была принята Госкомиссией.»
573РР3А, КМ573РР3БЭ
Следующим логичным шагом после
копирования 2816 (2к х
стала разработка
отечественной 2864 (8к х 8). И вот перед нами 573РР3.
Напряжение программирования 21 В, время выборки адреса
300 нс, время хранения информации до 10 000
часов, число циклов программирования до 10 000.
Надо сказать, что РР3 явилась
пределом возможности нашей промышленности
в области Flash-памяти. Дальше 64 килобит у нас
пройти так и не смогли. Да и эта, судя по
всему, далась с трудом, ибо редка и почти не
отражена в литературе. Тем не менее, она
была даже и в военном исполнении.
Определенный интерес
представляет образец с буквой «Э» в
названии. Пока не ясно что она означает.
