КР580ГФ24

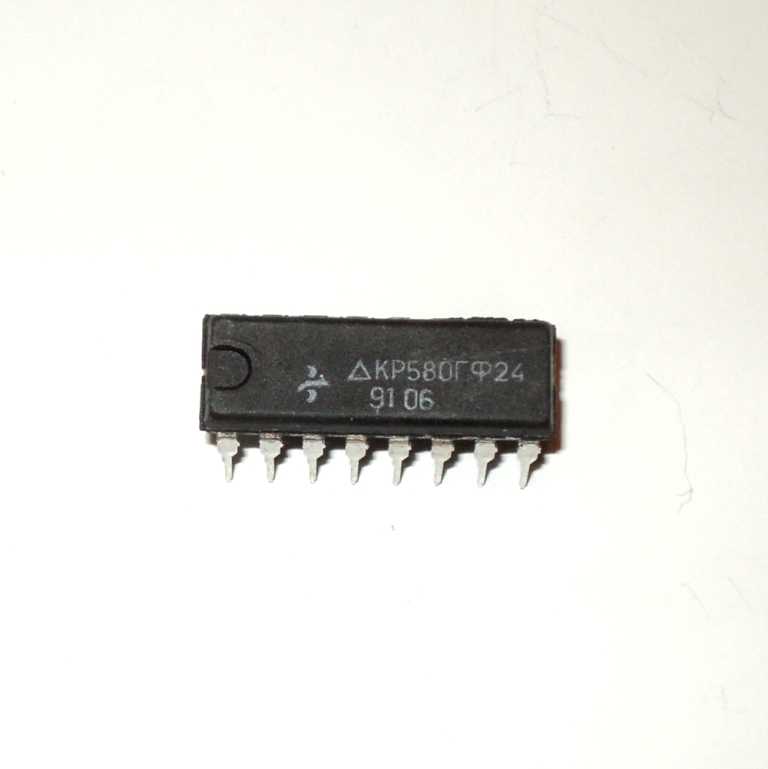

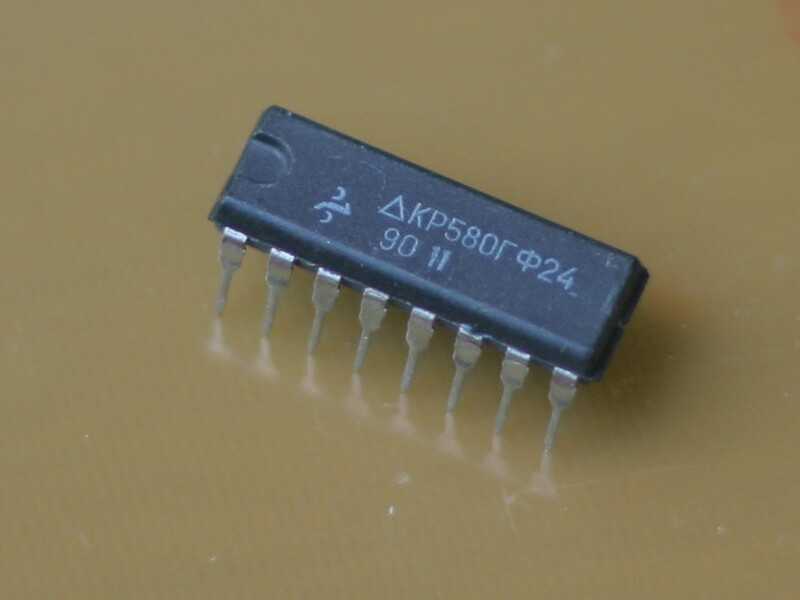

КР580ГФ24 — электронный компонент, микросхема специализированного генератора тактовых импульсов (ГТИ), входящая в микропроцессорный комплект серии КР580. Предназначена для совместной работы с ЦПУ КР580ВМ80А. Является аналогом микросхемы Intel 8224. Напряжения питания — +5 В, +12 В. Тип корпуса — DIP16.

Микросхема формирует: тактовые сигналы C1 и C2 cо взаимосмещёнными фронтами; тактовый сигнал C, по уровню совместимый с ТТЛ и синхронизированный с сигналом C2; сигнал STB# «Строб состояния», который, поступая на системный контроллер, фиксирует состояние шины данных микропроцессора; сигнал RESET «Установка».

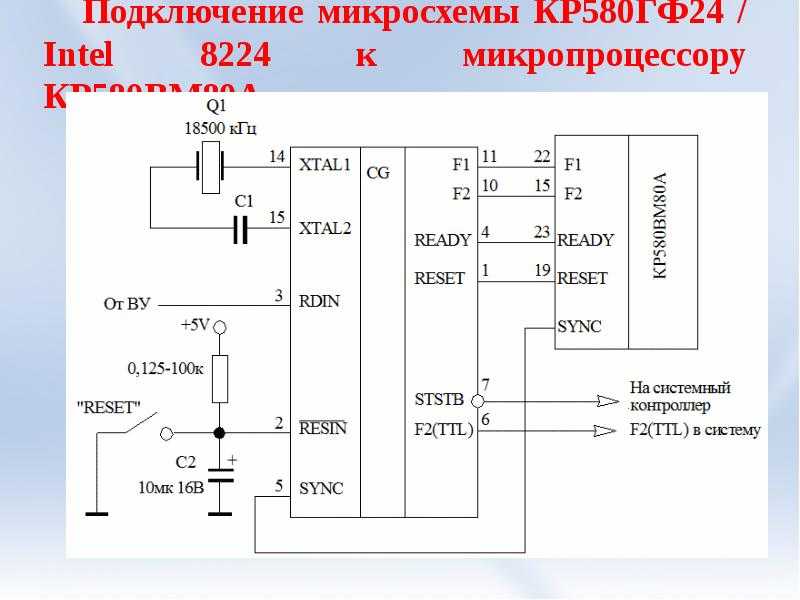

Генератор опорной частоты при подключении к выводам X1 и X2 кварцевого резонатора обеспечивает высокую стабильность частоты, определяемую основной частотой возбуждения кварцевого резонатора, резонансная частота которого должна быть в 9 раз больше выбранной тактовой частоты микропроцессора. При частоте резонатора более 10 МГц необходимо последовательно в цепи подсоединить керамический конденсатор емкостью 3 — 10 пФ.

Выход генератора опорной частоты выведен на внешний вывод OSC и соединён внутри микросхемы со счетчиком-делителем, входящим в состав тактового генератора. Тактовый генератор состоит из счетчика-делителя на 9, логических дешифраторов, формирующих требуемые тактовые импульсы, выходных формирователей и вспомогательных логических схем и триггеров для генерации выходных сигналов: C1, C2, C, STB#. Тактовые импульсы C1 и C2 амплитудой 12 В управляют МОП-входами микропроцессора КР580ВМ80А. Тактовый импульc C используется для управления ТТЛ-входами в режиме прямого обращения к памяти.

Инверсный сигнал STB#, длительность которого равна одному периоду частоты опорного генератора, формируется микросхемой КР580ГФ24 при поступлении на ее вход с микропроцессора КР580ВМ80А сигнала SYN «Синхронизация», свидетельствующего о начале машинного цикла. При поступлении входного сигнала RESIN# микросхема КР580ГФ24 с помощью триггера Шмитта и триггера Т1 вырабатывает сигнал RESET, синхронизированный с тактовым сигналом C2, По сигналу RESET осуществляется установка в исходное состояние различных устройств микропроцессорной системы. Наличие в микросхеме триггера Шмитта позволяет подавать на вход RESIN# сигнал с пологим фронтом. С помощью триггера Т2 осуществляется стробирование входного сигнала RDYIN «Готовность» тактовым сигналом C2.

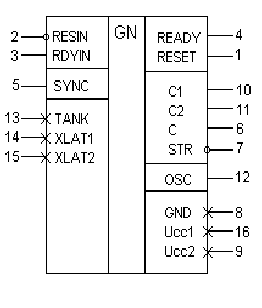

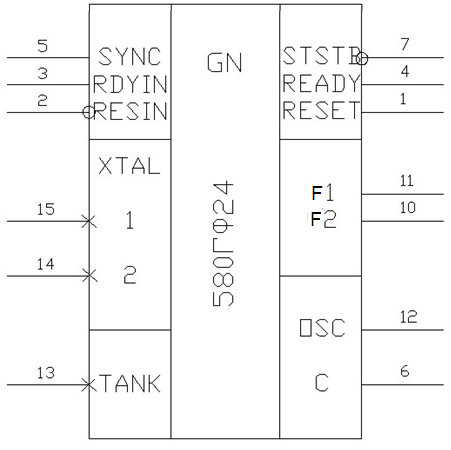

Назначение выводов

Вывод Обозначение Тип вывода Назначение
1 RESET Выход Установка в исходное состояние («Сброс») микропроцессора и системы
2 RESIN# Вход Вход для генерации сигнала «Сброс»
3 RDYIN Вход Сигнал «Готовность»
4 RDY Выход Сигнал «Готовность»
5 SYN Вход Сигнал синхронизации
6 C Выход Тактовый сигнал, синхронный с фазой С2
7 STB# Выход Стробирующий сигнал состояния
8 GND Общий
9 Ucc2 Напряжение питания +12 В
10 С2 Выход Тактовые сигналы фаза С2 (+12 В)
11 С1 Выход Тактовые сигналы фаза С1 (+12 В)
12 OSC Выход Тактовые сигналы опорной частоты (ТТЛ)
13 TANK Вывод для подключения колебательного контура
14, 15 X1, X2 Выводы для подключения резонатора
16 Ucc1 Напряжение питания +5 В

Микросхема КР580ГФ24
