Советские микропроцессоры. заводы «интеграл», «микрон» и «ангстрем». что они могут сейчас?

КМ1810ВМ88 + КР1810ВМ88

Самый известный вариант:

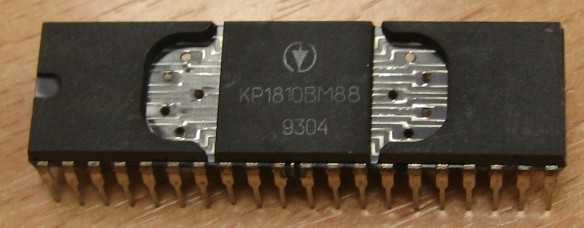

Вариант в пластмассе, КР1810ВМ88, довольно редок:

Но мало этого, Игорь из Киева прислал мне фото процессора в корпусе с окошком!

Кстати, странная вещь — этого процессора я почти не нашел в справочниках!
Здесь краткая справка из отраслевого справочника.

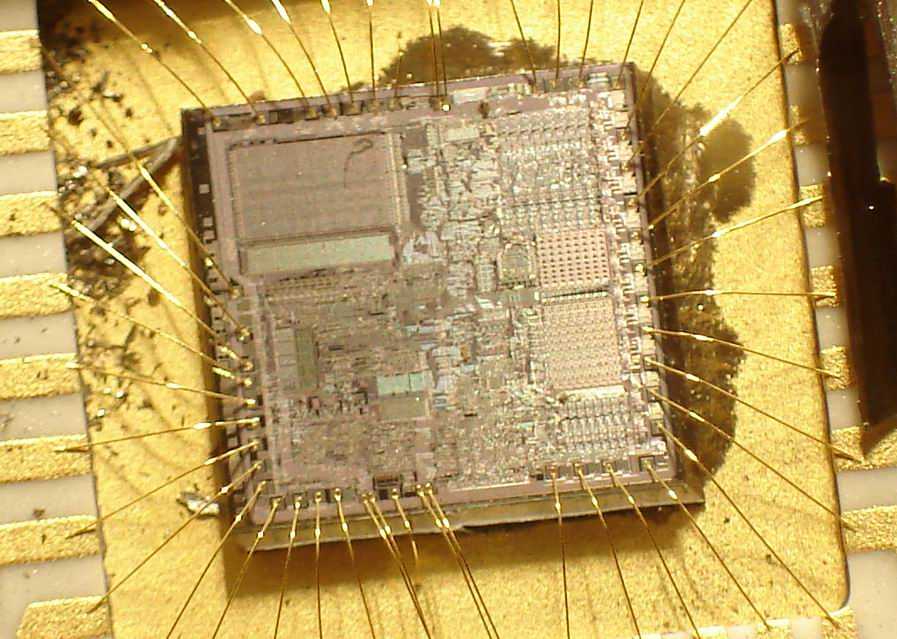

Топология кристалла:

Приложения

В отличие от более раннего KR580VM80A, который был очень популярен в Советском Союзе, но мало использовался где-либо еще, K1810VM86 широко использовался в Восточном блоке из-за того, что это один из первых 16-разрядных микропроцессоров, доступных там, и единственный среди них с набором инструкций x86, позволяющим запускать MS-DOS. Примеры для персональных компьютеров, построенных на базе К1810ВМ86 (или варианта с 8-битной шиной К1810ВМ88):

• Искра-502, Искра-1030, Искра-1130, Поиск в Советском Союзе
• Мазовецкое воеводство 1016 в Польше
• PP 01.16 в Чехословакии

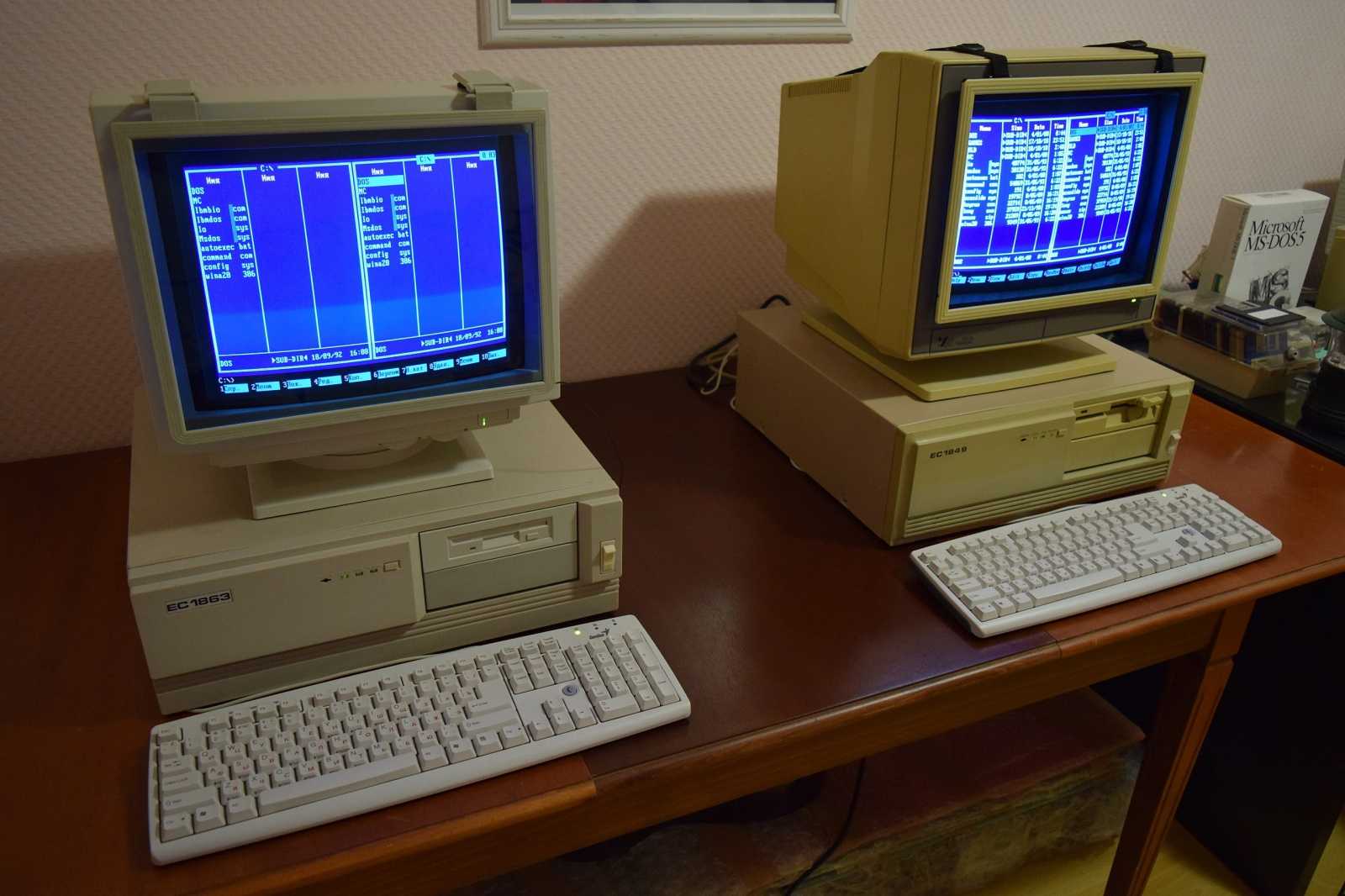

• A7100, A7150, EC1834 в Восточной Германии

Советские процессоры

был в порядке вещейсписок компаний

1. Послойное сканирование процессора.
2. Изучение оригинальной документации на западное изделие, реверс-инжиниринг программного обеспечения, доработка модели.
3. Дублирование технологического процесса.

КР580ВМ80А

КР580ВМ80А
публиковался на Хабре в 2015 годуоригинал 6384×5696

• Микро-80
• Микроша
• Вектор-06Ц
• Корвет ПК8010/ПК8020
• Львов ПК-01
• Партнёр 01.01
• и .

К1801ВМ1

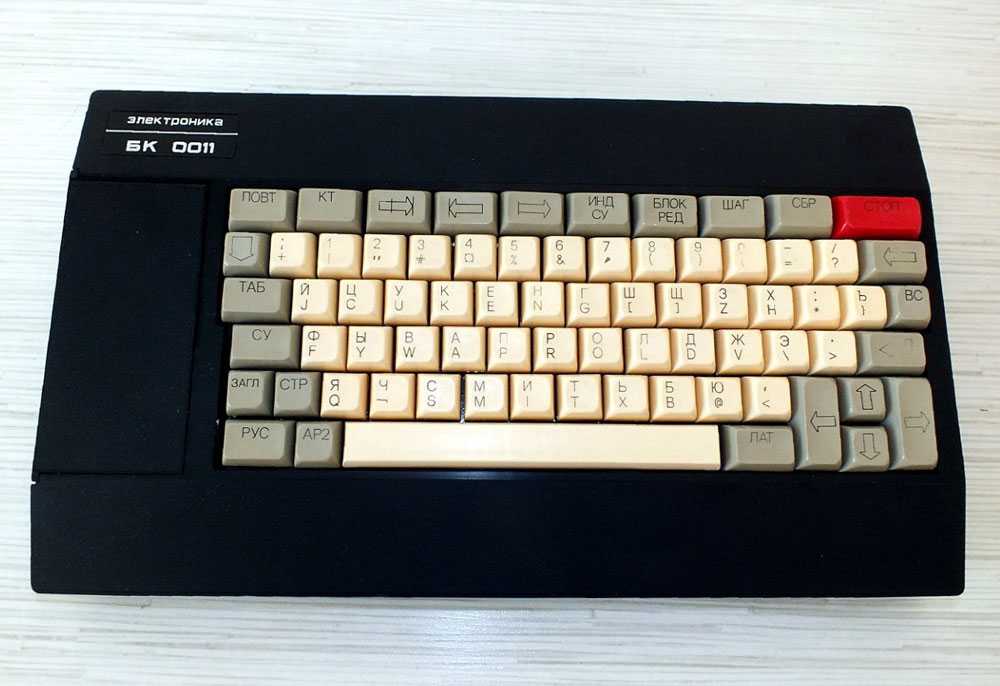

превосходил лучшие зарубежные аналоги1801ВМ1АБК-0010/11Мназываютне так уж многоМинске«Светлане»

гораздо сложнее

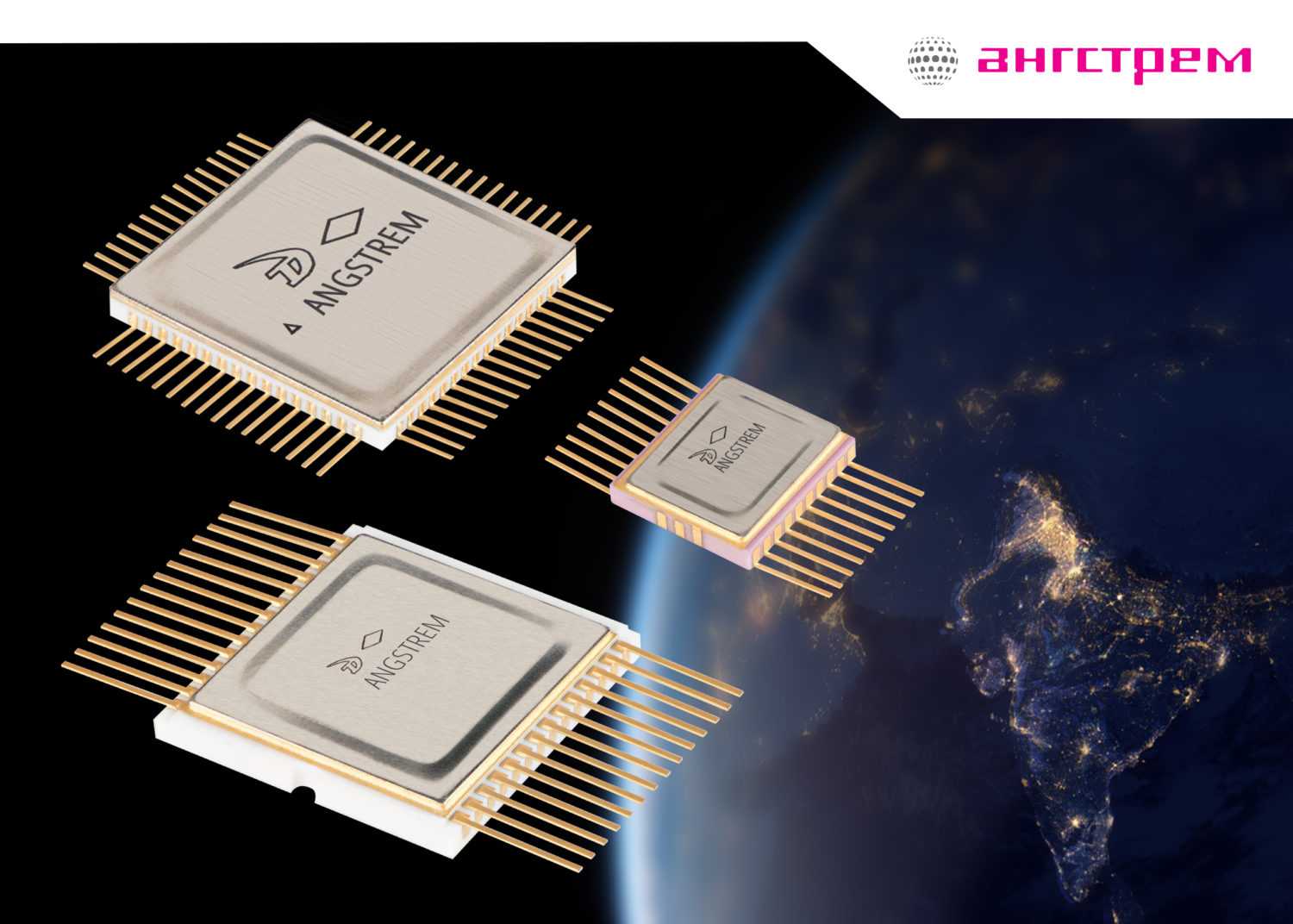

Ещё немного про «Ангстрем»

«Ангстрем»Микросхема статической памяти K565РУ7 на 262 144 бита. Опытные партии (ОП) выпускались с 1986 по 1988 годы, но выход годных изделий оказался крайне малNintendo EG-26 Egg

Что реально освоить на отечественных заводах в ближайшие два-три года

1. MRAM. Компания «Крокус Наноэлектроника» называет себя «первым в России производителем микроэлектроники на пластинах 300мм с проектными нормами 90/55нм по завершающему производственному циклу и магниторезистивной памяти с произвольным доступом (MRAM)». Продуктовый портфель включает RFID и микроконтроллеры, биоэлектронные чипы, MRAM и встраиваемую память, магнитные датчики для промышленной электроники, оборудования связи, автомобильной и потребительской электроники. Модули MRAM используются в смарт-картах (SIM-карты, банковские карты и т.д.) и микросхемах радиочастотной идентификации (RFID).
2. Чип-резисторы и чип-конденсаторы. Это не самые сложные компоненты, которые вполне можно производить массово и качественно на своей элементной базе: пассивные чип-компоненты, дискретные полупроводники, простые микросхемы питания.
   Производством изделий на базе простой электроники может заниматься и малый бизнес. Например, на Хабре рассказывали про компанию «Яростанмаш», которая делает отличные приборы для тестирования аккумуляторов, анализаторы и потенциостаты. А потом оказалось, что приборы промышленного качества собирает один человек, москвич Ярослав Меньшиков. Он и есть эта компания.Энтузиаст Алексей Надёжин (AlexeyNadezhin) запустил сайт «Электроника России и стран СНГ», где собирает примеры такого же успешного локального производства.
   Так что талантливых инженеров много, им требуются правильные стимулы, чтобы проснулась предпринимательская жилка.
   Сейчас доля российской радиоэлектроники на внутреннем рынке составляет 12%, её можно активно увеличивать.
3. Простые микроконтроллеры, как те модели на советских заводах. На более современном оборудовании можно попробовать освоить новое производство.

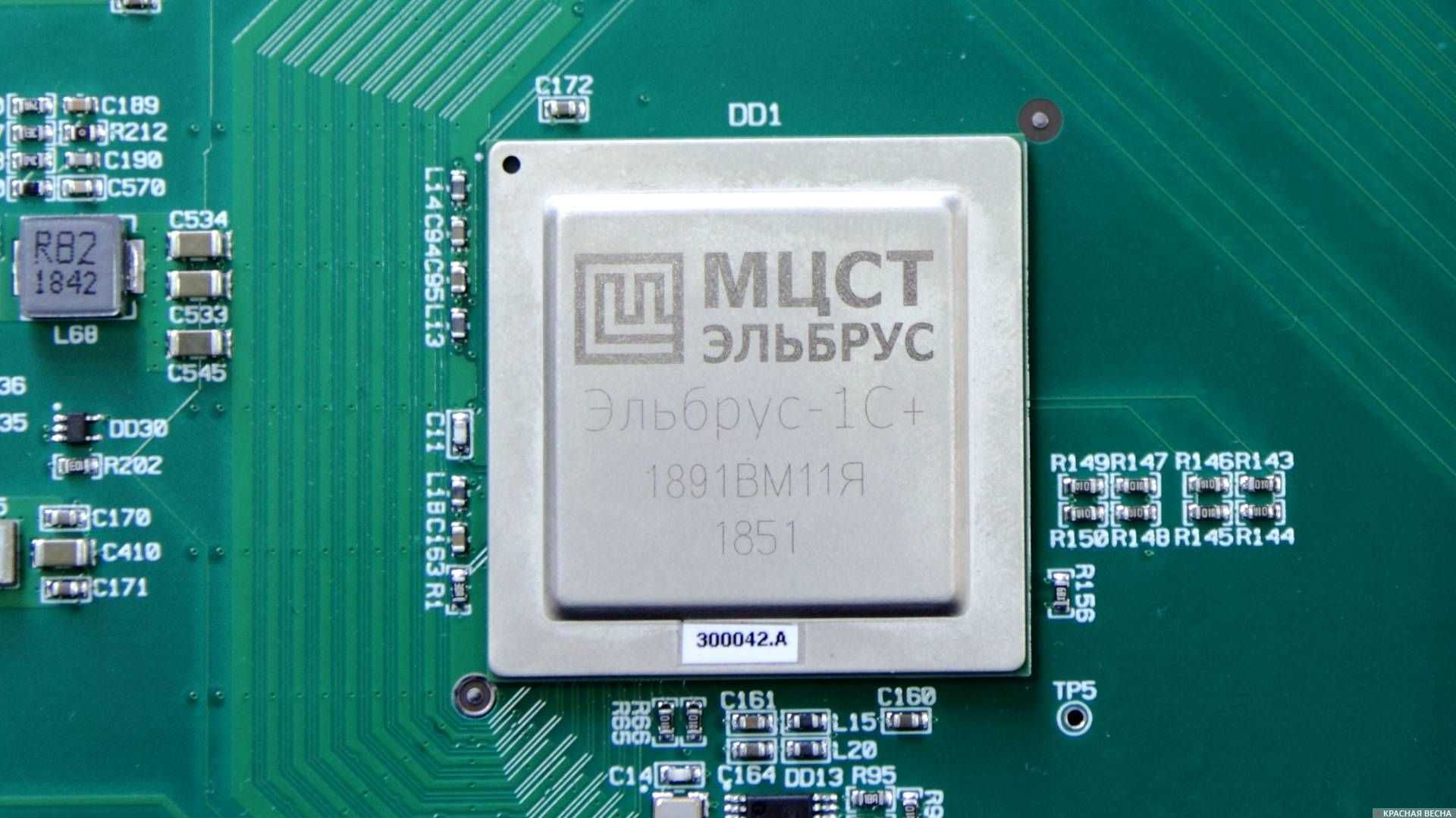

   Как известно, самые современные российские микроконтроллеры и CPU производились на заводах TSMC, в том числе контроллеры SSD, процессоры «Скиф», процессоры «Байкал» и «Эльбрус». Сейчас всё это остановлено. Вероятно, для выпуска этих изделий придётся искать новые производственные площадки.

Технологии и микросхемы поддержки

K1810VM86 был изготовлен с процесс n-MOS.

Семейство состоит из следующих микросхем:

Для краткости в таблице выше перечислены только варианты микросхем в пластиковом DIP (префикс КР). Отдельно не указаны варианты в керамическом DIP (приставка КМ для коммерческой версии и приставка М для военной версии).

Кроме того, многие устройства серии также могут использоваться для серии K1810.

КР1810ВТ3

Довольно редкая микросхема. Судя по всему, она появилась позднее
большинства схем серии, примерно в 1990 году. Любопытно, что в литературе
в основном встречается вариант КР1810ВТ03, по аналогии с исходным аналогом —
интеловской 8203. Но, как видим, на «живых» микросхемах ноль из нумерации убрали.
КР1810ВТ3 представляет собой контроллер динамической памяти 64К и
используется в качестве устройства управления ОЗУ микропроцессорных систем
на базе серий К580, К1810, К1821,
а также для создания функционально независимых модулей динамических ОЗУ.
Контроллер вырабатывает все необходимые сигналы управления чтением,
записью и регенерацией для ОЗУ, выполненного на элементах памяти серии
К565.
Микросхема относится к классу многофункциональных схем и может работать
в нескольких режимах — с ОЗУ емкостью 4К, 16К или 64К слов.
При использовании дополнительных схемных решений контроллер может быть
использован для ОЗУ большей емкости. Кроме того, контроллеру могут быть
заданы режимы внутренней или внешней регенерации, опережающего чтения,
работы с внешним или внутренним генератором. КР1810ВТ3 предназначена
для построения как функционально независимых модулей, так и модулей,
выполненных в стандарте Multibus.Описание её работы.

Производитель — «Гамма», г.Запорожье (Украина).

Этот образец имеет довольно любопытный корпус, с пропилами, но
без «окон»:

1. Кобылинский Альфред Витольдович. Разработка семейств микропроцессорных комплектов СБИС. Диссертация на соискание ученой степени кандидата технических наук в форме научного доклада. Киев — 1985.
2. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
3. Каталог интегральных микросхем. Дополнение № 2 к базовому
Каталогу ИС 1986г. Центральное конструкторское бюро. 1988.
4. Самофалов К.Г., Викторов О.В. Микропроцессоры. — Б-ка инженера. — 2-е изд., перераб. и доп.
— К.: Тэхника, 1989.
5. АИПС «Меркурий». Каталог интегральных микросхем. Часть 2.
Приборы производственно-технического назначения и народного потребления. —
ЦКБ «Дейтон», редакция 1990г.
6. Микропроцессорный комплект К1810: Структура, программирование, применение: Справочная книга/ Ю.М. Казаринов, В.Н. Номоконов, Г.С. Подклетнов, Ф. В. Филиппов; Под ред. Ю. М. Казаринова.- М.: Высш. шк., 1990.
7. Мячев А. А., Степанов В. Н. Персональные ЭВМ и микроЭВМ. Основы
организации: Справочник/Под ред. А. А. Мячева. — М.: Радио и связь, 1991.
8. Микросхемы интегральные серии КС1590…КА1843. — СПб.: Издательство РНИИ «Электронстандарт», 1993.
9. Титов М.А. и др. Изделия электронной техники. Микропроцессоры и однокристальные микроЭВМ:
Справочник / М.А. Титов, А.Ю. Веревкин, В.И. Валерьянов; Под ред.
А.И. Ладика и А.И. Сташкевича. — М.: Радио и связь, 1994.
10. Каталог. Цифровые и аналоговые интегральные микросхемы. Часть 2. Условные графические обозначения, назначения выводов и габаритные чертежи корпусов. — ГУП Центральное конструкторское бюро «Дейтон», 1998.
11. Стратегия выбора. — К.: «Корнiчук, 2012.

Дальнейшие разработки

CMOS версии, эквивалентные , получили название KR1834VM86 (КР1834ВМ86; разработан в Киеве в 1989 г. / 1990 г. и затем изготовили в Минске) и КР1835ВМ86 (КР1835ВМ86). Оригинальный KR1810VM86 по-прежнему указан в прайс-листе завода «Квазар» в Киеве от 1 января 2020 года вместе с различными микросхемами поддержки серий K580 и K1810, тогда как более новые версии CMOS, похоже, больше не производятся.

Клон Intel 80C286 выпускался под названием KR1847VM286 (КР1847ВМ286), но, по всей видимости, не получил широкого распространения.

Никакие другие процессоры с набором команд x86 не были разработаны в Советском Союзе до гораздо более поздних версий 1875VD1T (1875ВД1Т, эквивалентных Intel 80C186 ) и 1875VD2T (1875ВД2Т)., эквивалент ).
