Содержание драгоценных металлов в 4081

Потенциометры

Потенциометры, содержащие драгметаллы.

• ППМЛ-М, ППМЛ-И, ППМЛ-ИМ, ППМЛ-Ф, ППМФ-М, ППБЛ-В, РПП, ПТП-1, ПТП-2, ПТП-5, ПЛП-1, ПЛП-2.
• Некоторые потенциометры не подходят для продажи, так как внутри проволока встречается из нихрома или манганина.

Реле отечественного и импортного производства, содержащие драгметаллы.

• РЭС7, РЭС8, РЭС9, РЭС10, РЭС14, РЭС15, РЭС22, РЭС32, РЭС34, РЭС37, РЭС48, РЭС78.
• РП3, РП4, РП5, РП7, РПС3, РПС4, РПС5, РПС7, РПС11, РПС15, РПС18, РПС20, РПС24, РПС32, РПС34, РПС36.
• ДП12, РКН, РКНМ, РКМ-1, РКМ-1Т, РКМ-П, РЭК43, РЭН-33, ТРА, ТРВ, ТРЛ, ТРМ, ТРН, ТРП, ТРТ, РТН, ТРСМ-1, ТРСМ-2, РВМУ-1, РКП Е-506, СК-594, РВ-5А, РТС-5.
• Перечисленные реле подходят не все, а только с определёнными паспортами и до определённого месяца и года выпуска.
• Реле РЭС-6, РЭС-22, РЭС-32 с белыми контактами в целом виде не подходят для продажи, снимайте алюминиевый корпус (крышку) и проверяйте цвет контактов. Если белые, то делайте срезку контактов.
• Реле РЭС-22, РЭС-32 в целом виде покупаем только с жёлтыми контактами. Срезку контактов не надо делать, присылайте или привозите реле с целыми корпусами, так как на корпусе находится маркировка. А это, в свою очередь, напрямую влияет на цену реле.
• Реле РЭС-9 с паспортами 00 01 и 200 стоят 2 рубля/ед..
• У реле РЭС-10 при демонтаже должны быть сохранены внешние выводы (ноги). Без выводов данное реле существенно дешевле.
• Реле РЭС-47, РЭС-49, РЭС-60 в целом виде покупаем на вес, отправлять Почтой России не особо рентабельно. Возможно разобрать данные реле на жёлтые контакты-пластинки и в таком виде отправлять. Цена в этом случае будет высокой.

Извлечением драгметаллов (аффинаж) занимаются только уполномоченные специализированные организации – аффинажные заводы, которые имеют соответствующие лицензии и необходимое оборудование для того чтобы проводить необходимые технологические операции без вреда для окружающей среды. Мы настоятельно не рекомендуем вам пытаться самостоятельно извлекать драгметаллы из радиодеталей, катализаторов и проч., т.к. во-первых это запрещено законом, а во-вторых – не безопасно для вашей жизни и здоровья. На нашем сайте Вы можете ознакомиться с содержанием драгметаллов в радиодеталях и различном оборудовании. В радиодеталях и приборах производства СССР содержатся такие элементы как Золото Au, Серебро Ag, Платина Pt, Палладий Pd, Тантал Ta, реже Родий Rh и Иридий Ir в основном в виде сплавов. Данные драгметаллы находятся в природе в очень ограниченном количестве и поэтому имеют столь высокую ценность

В связи с этим очень важно чтобы вышедшее из строя оборудование проходило утилизацию в соответствие с законом, т.к. тем самым обеспечивается возврат драгметаллов государству и не наносится непоправимый вред окружающей среде

Телевизор импортный содержит драгметаллы в количествах указанных в соответствующей технической документации, использовавшейся при производстве данного типа изделий. Указано точное соответствие до 0,1мг по массе и количеству драгметаллов.

Обращаем ваше внимание, что часто реальное содержание драгметаллов в радиодеталях на 10-25% отличается от справочного в меньшую сторону!

Содержание драгметаллов указанно в граммах.

К1801ВМ1А + КР1801ВМ1Г

16-разрядный микропроцессор, выполненный по технологии n-МОП.
Система команд — фиксированная, соответствует Basic Instruction Set фирмы DEC.

Электрические параметры Быстродействие по регистровым операциям — до 500 000 оп/с Тактовая частота — 5 МГц Емкость адресуемой памяти — 64 кБ Число регистров общего назначения — 8 Число уровней прерывания — 4 Потребляемая мощность — 1 Вт Напряжение питания +5 В Выпускались версии процессора с буквами А и Г. Последняя отличалась тем, что в дополнение к основному набору команд имела команду умножения. Предположительно, это результат выходной отбраковки — блок микропрограммного управления, реализованный на ПЛМ, был одинаков для всех процессоров. Но реализация команды умножения была сложной, и работала лишь в малом числе процессоров; после выходного контроля они и получали маркировку Г. Как правило, на самой микросхеме версия маркировалась не буквой, а точками; А — одна точка, Г — две.

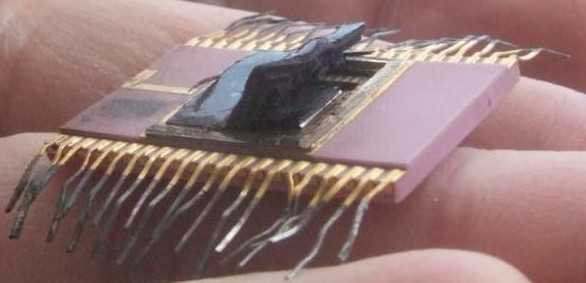

Иногда эти процессоры (а также ) встречаются с залитой черным компаундом крышкой. Оказывается, крышки-то там и вовсе нет, всё пространство залито эмалью! Так делали, если кристалл смонтированный в корпус браковался на этапе электротермотренировки. Крышку срезали наждаком, кристалл отрывали от эвтектики и готовили к монтажу по новой — металлокерамический корпус вещь дорогая. Таким образом улучшали экономические показатели :)))

1801ВМ4 + КА1801ВМ4 + КН1801ВМ4

Первая микросхема в ряду — возможно, буквы «КН» просто подчищены.

Микросхема не потеряла актуальности и сегодня:

«Подпрограмма Союзного государства «Разработка и освоение серий цифровых, цифро-аналоговых,
аналоговых интегральных микросхем для аппаратуры специального назначения и двойного применения»
(Утверждена 29.10.2003 Постановлением 20 Совета Министров Союзного государства)
….
по 8 ОКР изготовлены и исследованы экспериментальные образцы микросхем, в том числе:
…
— микропроцессорный комплект из 2 типов микросхем — 16/32-разрядного КМОП процессора (аналог 1801ВМ3) и 32/64-разрядного
КМОП сопроцессора обработки чисел с плавающей запятой (аналог 1801ВМ4)»

Примечания

1. Ангстрем. История — 1980—1989 года. ОАО «Ангстрем». Дата обращения: 22 июня 2011. Архивировано из оригинала 23 июня 2008 года.
2. Музей электронных раритетов — Актив — 587-я серия. Дата обращения: 3 января 2010. Архивировано 9 мая 2008 года.
3. История отечественных микропроцессоров. (580, 1810 и т.д.) (часть 2) — Конференция iXBT.com
4. Б. М. Малашевич. Зеленоградские микропроцессоры, мини- и микроЭВМ с архитектурой «Электроника НЦ». Дата обращения: 18 января 2009. Архивировано 16 февраля 2008 года.
5. ОПИСАНИЕ БК-11М. Дата обращения: 4 января 2010. Архивировано 16 сентября 2014 года.
6. Тонкости и толстости ВМ1 — Форум — Электроника БК-0010/0011M. Дата обращения: 14 июля 2012. Архивировано из оригинала 31 мая 2011 года.
7. Ports — bkbtl — Порты (регистры) БК. — BK Back to Life! — BK0010 / BK0011 emulator — Google Project Hosting. Дата обращения: 15 июля 2012. Архивировано 29 июля 2010 года.
8. Speccy — наш выбор! — Показать сообщение отдельно — Цифровая археология: 1801 и все-все-все. Дата обращения: 22 августа 2015. Архивировано 4 октября 2015 года.
9. [https://web.archive.org/web/20140416182158/http://vak.ru/doku.php/proj/bk/1801vm-series Архивная копия от 16 апреля 2014 на Wayback Machine proj: bk:1801vm-series ]
10. Speccy — наш выбор! — Цифровая археология: 1801 и все-все-все — Сообщение 103
11. Speccy — наш выбор! — Цифровая археология: 1801 и все-все-все — Сообщение 593. Дата обращения: 17 августа 2015. Архивировано 25 сентября 2015 года.
12. cpu11/vm1 at master · 1801BM1/cpu11 · GitHub. Дата обращения: 21 мая 2019. Архивировано 1 сентября 2019 года.
13. Цифровая археология: 1801 и все-все-все. Сообщение #725. Дата обращения: 3 октября 2015. Архивировано 5 октября 2015 года.
14. VM1vsVM2 — bkbtl — Различия между 1801ВМ1 и 1801ВМ2. — BK Back to Life! — BK0010 / BK0011 emulator — Google Project Hosting. Дата обращения: 15 июля 2012. Архивировано 29 июля 2010 года.
15. cpu11/vm2 at master · 1801BM1/cpu11 · GitHub
16. Цифровая археология: 1801 и все-все-все — Страница 105. Дата обращения: 21 мая 2019. Архивировано 13 сентября 2019 года.
17. . Дата обращения: 22 июня 2016. 13 августа 2016 года.
18. ↑ .
19. W. E. Schlegel (1989). “Leipziger Frühjahrsmesse 1989, Teil 1, Bauteile” . Radio Fernsehen Elektronik . Berlin: VEB Verlag Technik. 38 (6): 349. ISSN 0033-7900.
20. Бытовой ретро-компьютер своими руками — Просмотр темы — Цифровая археология 1801: трискаидекафобия 013. Дата обращения: 16 марта 2014. Архивировано 28 ноября 2014 года.
21. Бытовой ретро-компьютер своими руками — Просмотр темы — Цифровая археология 1801: одноклавишный 014. Дата обращения: 8 марта 2015. Архивировано 2 апреля 2015 года.
22. Бытовой ретро-компьютер своими руками — Просмотр темы — Цифровая археология 1801: тайна кристалла 030. Дата обращения: 4 октября 2013. Архивировано 4 октября 2013 года.
23. Бытовой ретро-компьютер своими руками — Просмотр темы — Цифровая археология 1801: домашний 037. Дата обращения: 16 марта 2014. Архивировано 28 ноября 2014 года.
24. Бытовой ретро-компьютер своими руками — Просмотр темы — Цифровая археология 1801: В чащах юга жил бы цитрус 065. Дата обращения: 30 августа 2015. Архивировано 30 августа 2015 года.
25. Бытовой ретро-компьютер своими руками — Просмотр темы — Цифровая археология 1801: Северный мост 119. Дата обращения: 31 октября 2017. Архивировано 7 ноября 2017 года.
26. Бытовой ретро-компьютер своими руками — Просмотр темы — Цифровая археология 1801: неудержимое диско 128. Дата обращения: 16 марта 2014. Архивировано 28 ноября 2014 года.
27. nedoPC.org — View topic — Отладочный модуль на К1801ВМ1. www.nedopc.org. Дата обращения: 31 июля 2020. Архивировано 30 октября 2021 года.
28. «Компьютерра» № 23 от 30 июня 2004 года. Дата обращения: 25 августа 2016. Архивировано из оригинала 1 ноября 2021 года.
29. Е.Белевцов, Игорь Коршун. Многофункциональный телефон «Phone Master» // Радио : журнал. № 1994. № 7. С. 32-34.
30. Описание второй модели АОН «Phone master»: 1 страница 2 страница 3 страница 4 страница
31. Бригантина : Рейтинг
32. История. 80-е годы. Дата обращения: 13 июня 2012. Архивировано 1 августа 2015 года.
33. Малиновский Борис Николаевич. Нет ничего дороже. Кибернетическая техника. Дата обращения: 17 июля 2012. Архивировано 15 апреля 2010 года.
34. Russian Computers on the Buran Shuttle | The CPU Shack Museum. Дата обращения: 5 июня 2021. Архивировано 5 июня 2021 года.
35. Какая ОС была на Буране? — Страница 2. Дата обращения: 5 июня 2021. Архивировано 5 июня 2021 года.

Микросхемы серии

К1801ВМ1

• Системная магистраль: типа МПИ, с совмещённой шиной передачи адреса и данных
• Тактовая частота: 100 кГц — 5 МГц
• Быстродействие: до 500 тыс. оп/с — для операций типа сложения над регистрами
• Потребляемая мощность: до 1,2 Вт

КМ1801ВМ2

• Тактовая частота: до 10 МГц
• Быстродействие: до 1000 тыс. оп/с — для операций типа сложения над регистрами, до 100 тыс. оп/с — для операций типа умножение
• Потребляемая мощность: до 1,7 Вт

По сравнению с К1801ВМ1, добавлены команды расширенной арифметики (MUL, DIV, ASH, ASHC), а также операции с плавающей запятой (FIS-команды). Команды FIS (FADD, FSUB, FMUL, FDIV) реализованы программно — при выполнении этих команд происходит особый вид прерывания и исполняется программный обработчик,размещаемый во внешнем,скрытом от пользователя системном ПЗУ.

КМ1801ВМ3, КМ1801ВМ4

Отличается бо́льшим объёмом адресуемой памяти (до 4 МБ), более высоким быстродействием (сложение регистр/регистр — 1,5 млн. оп/с, умножение — 100 тыс. оп/с, деление — 50 тыс. оп/с), а также возможностью подключения сопроцессора арифметики с плавающей запятой ВМ4.

Система команд расширена командами: MFPD, MFPI, MTPD, MTPI.

Н1806ВМ3, Н1806ВМ4 являются КМОП исполнением процессоров.

1806ВМ2, Н1806ВМ2, Н1836ВМ2

Это КМОП варианты микропроцессора К1801ВМ2, с уменьшенным энергопотреблением, расширенным диапазоном рабочих температур и стойкости к воздействию спец. факторов.

Т36ВМ1-2 (КА1013ВМ1)

Использовался в микрокалькуляторе Электроника МК-85. Разработан на основе ядра Н1806ВМ2 и ячеек БМК 1515ХМ1. Отличается от последнего, наличием встроенных:
схемы управления питанием, управляемого тактового генератора, контроллера клавиатуры, контроллера синхронизируемого последовательного интерфейса, контроллера двунаправленного 15-разрядного программируемого интерфейса, контроллера побайтового обмена с устройствами внешней памяти ОЗУ, ПЗУ; отсутсвием стандартной, для процессоров этой серии, шины МПИ. Предназначался для создания портативных микро-ЭВМ ряда СМ ЭВМ, с автономным батарейным питанием.

КР1801ВП1

Микросхема КР1801ВП1 представляла собой базовый матричный кристалл (БМК) на основе которого можно было выпускать разнообразные цифровые устройства. Микросхема содержит примерно 5000 транзисторов. Технологические нормы — 3 микрона по n-МДП технологии. Последний слой выполнялся по спецификации заказчика и обозначался цифровым индексом после наименования КР1801ВП1-(номер прошивки).

• К1801ВП1-13 Контроллер динамического ОЗУ
• К1801ВП1-14 Контроллер клавиатуры БК
• К1801ВП1-26 Двунаправленный приемопередатчик
• К1801ВП1-30 Схема управления ОЗУ на микросхемах 565РУ6
• К1801ВП1-31 Контроллер прерываний
• К1801ВП1-33 Многофункциональный контроллер внешних устройств
• К1801ВП1-34 Многофункциональный контроллер внешних устройств
• К1801ВП1-35 Последовательный интерфейс со скоростью до 57 Кбод
• К1801ВП1-37 Контроллер бытового ТВ приемника БК
• К1801ВП1-38 Программируемый таймер
• К1801ВП1-54 Адаптер магистралей Q-BUS и U-BUS
• К1801ВП1-55 Буфер, развязка по ёмкостной нагрузке в компьютере УКНЦ
• К1801ВП1-65 Последовательный интерфейс со скоростью до 57 Кбод
• К1801ВП1-95 Интерфейс контроллера НГМД
• К1801ВП1-96 Интерфейс контроллера НГМД
• К1801ВП1-97 Интерфейс НГМД
• К1801ВП1-119 Системный контроллер для КМ1801ВМ3
• К1801ВП1-120 Встроенный асинхронный приёмопередатчик, связь каналов ЦП и ПП в компьютере УКНЦ
• К1801ВП1-128 Контроллер НГМД

КМ1801РР1

Микросхемы КР1801РР1, КМ1801РР1 представляет собой электрически репрограммируемые постоянные запоминающие устройства ЭРПЗУ, размером 4К 16-битных слов.

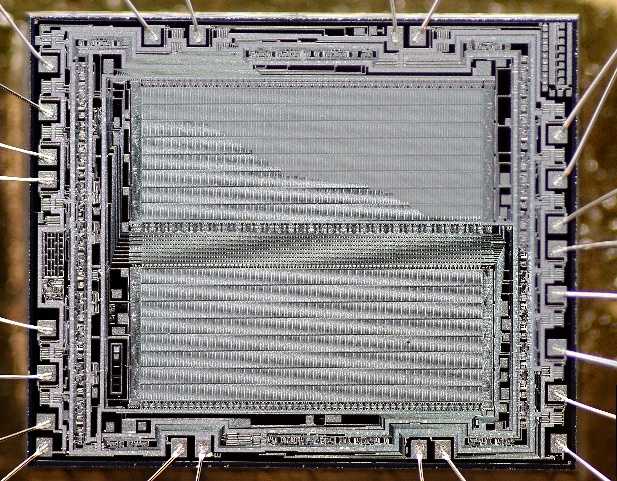

К1801РЕ1

В качестве ПЗУ для систем,
построенных на процессорах этой серии,
широко известны КР1801РЕ2. А вот более ранний
вариант, 1801РЕ1, снятый с производства, по моим
оценкам, в середине 80-х годов.

Это масочные ПЗУ объемом
64 кбит ( 4к х 16). Справочный лист на
них. Я, признаться, не уловил, в чём их
отличие от РЕ2. Только в керамическом
корпусе?

Особенность микросхем — наличие в структуре адресного устройства с записанным собственным адресом, селектора адреса, регистров адреса и данных, устройства формирования сигнала ответа в процессе взаимодействия с магистралью.
Они ориентированы на магистральный параллельный интерфейс по ГОСТ
26765.51-86.

Выходные формирователи микросхем построены по схеме с тремя состояниями.

Если номера прошивок совпадают с
таковыми же у 1801РЕ2, то «000»
представляет собой монитор ДВК МС1201.0…

…а 012 — Бейсик МС1201.0

1. В.Л. Дшхунян,
Ю.И. Борщенко, В.Р. Науменков, А.А. Рыжов, Ю.В. Романец, И.А. Бурмистров, Е.М. Соловьев.
Однокристальные микропроцессоры комплекта БИС серии К1801. — «Микропроцессорные
средства и системы» №4, 1984.
2. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
3. Микропроцессоры. В 3-х кн. Кн. 1. Архитектура и проектирование микро-ЭВМ. Организация вычислительных процессов:
Учеб. для втузов/П.В. Нестеров, В.Ф. Шаньгин, В.Л. Горбунов и др.; Под редакцией Л.Н. Преснухина. М.: Высш. шк., 1986
4. Каталог интегральных микросхем. Дополнение № 1 к базовому
Каталогу ИС 1986г. Центральное конструкторское бюро. 1987.
5. Микропроцессоры и микропроцессорные комплекты интегральных микросхем: Справочник: В 2 т. /
Н.Н. Аверьянов, А.И. Березенко, Ю.И. Борщенко и др.; Под ред. В.А. Шахнова. —
М.: Радио и связь, 1988
6. Цифровая обработка информации на основе быстродействующих БИС / С.А.Гамкрелидзе, А.В.Завьялов,
П.П.Мальцев, В.Г.Соколов: Под ред. В.Г.Домрацева.- М.: Энергоатомиздат, 1988.
7. АИПС «Меркурий». Каталог интегральных микросхем. Часть 2. Приборы производственно-технического назначения
и народного потребления. — ЦКБ «Дейтон», редакция 1990г.
8. Димитър Рачев. Справочник радиолюбителя. Държавно издателство «Техника». 1990.
9. Микропроцессорные автоматические системы регулирования. Основы теории и элементы: Учеб. пособие / В. В. Солодовников, В. Г. Коньков, В. А. Суханов, О. В. Шевяков; Под ред. В. В. Солодовникова. — М.: Высш. шк., 1991.
10. Мячев А. А., Степанов В. Н. Персональные ЭВМ и микроЭВМ. Основы организации: Справочник/Под
ред. А. А. Мячева. — М.: Радио и связь, 1991
11. Микросхемы интегральные серии КС1590…КА1843. — СПб.: Издательство РНИИ «Электронстандарт», 1993.
12. Цифровые интегральные микросхемы: Справочник / П.П. Мальцев, Н.С. Долидзе, М.И.Критенко и др.- М.: Радио и связь, 1994г.
13. Лебедев О. Н. Применение микросхем памяти в электронных устройствах: Справ. пособие. — М.: Радио и связь, 1994. (Массовая радиобиблиотека; Выпуск 1199)
14. Титов М.А. и др. Изделия электронной техники. Микропроцессоры и однокристальные микроЭВМ:
Справочник / М.А. Титов, А.Ю. Веревкин, В.И. Валерьянов; Под ред.
А.И. Ладика и А.И. Сташкевича. — М.: Радио и связь, 1994.
15. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 11. — М.: ИП РадиоСофт, 2001.

«БК-0010»

В отличие от «ДВК», этот компьютер, наравне с «Вектором-06Ц» и разнообразными клонами ZX Spectrum все еще имеет активную фанбазу. Пользователи разрабатывают новую периферию, производят подменные компоненты (например, пленку клавиатуры) и пишут программное обеспечение для любимой «БК-шки».

Под немудреной аббревиатурой «БК» скрывается словосочетание «бытовой компьютер». Разработан он был в НПО «Научный Центр» города Зеленоград. Первое описание компьютера было опубликовано в журнале «Микропроцессорные средства и системы» в 1985 году. Наиболее полно серийное производство компьютеров удалось наладить на заводе «Экситон». По некоторым данным, всего было произведено порядка 160-180 тысяч этих компьютеров. Последние компьютеры сошли с конвейеров в конце 1993 года.

Вот некоторые характеристики компьютера:

• В основе «БК» лежит процессор К1801ВМ1, тактированный на 3 МГц (и на 4 Мгц в БК-0011 и БК-0011М).

• ОЗУ 32 КБ (или больше, в зависимости от модели). Под ПО и данные выделено 15,5 КБ, дополнительные 16 КБ служат для видеопамяти.

• ПЗУ на 32 КБ, из которых 8 КБ выделено под работу с клавиатурой, дисплеем и магнитофоном, а также мониторную систему.

Как и многие компьютеры восьмибитной эпохи, «БК» загружался преимущественно с магнитофона. Думаем, будет лишним пояснять, каким образом был устроен этот процесс. Стоит отметить, что некоторые модели компьютера оснащались дополнительным реле для управления магнитофоном (остановка и запуск двигателя).

Для вывода видео использовались бытовые мониторы (Ч/Б или цветные при условии некоторых доработок) или специальный монитор.

Как и «Вектор», «БК» имел только графический режим отображения, реализованный на контроллере К1801ВП1-037. В «цвете» доступно использование разрешения 256х256, в черно-белом режиме — 512х256 точек.

Что касается нумерации моделей — здесь есть одна «изюминка». Версии «БК» от 2 до 4 нумеровались в двоичной системе счисления: 0010 — 2, 0011 — 3, 0100 — 4.

Компьютеры семейства применялись приблизительно так же, как ПК наших дней: их устанавливали в школах (КУВТ-86, КУВТ-86М, КУВТ-87), на производствах, в отделах бухгалтерии. Кто-то покупал «БК» для личного пользования дома. Стоимость компьютера варьировалась от 600 до 650 рублей.

В целях экономии времени читателей мы не будем описывать все возможные варианты «БК» и их ключевые особенности. Вместо этого приведем несколько полезных ссылок на эмулятор компьютера и интересные видеозаписи.

Подборка игр, доступных в онлайн-эмуляторе

Осторожно, встречается контент 18+

Рекламное видео 1986 года:

Видео о БК из серии «16 бит тому назад» от Дмитрия Бачило:

«УКНЦ»

Еще один чрезвычайно интересный компьютер, разработанный в НПО «Научный Центр» в 1987 году. Серийный выпуск официально прекращен в 1992 году, так как на смену пришли КУВТ на базе IBM-совместимых ПК. Существовали также проекты аппаратной модернизации классов на базе УКНЦ, о них вы можете прочитать здесь и здесь. Приблизительное количество выпущенных экземпляров — 310 000. По праву считался «главным» учебным компьютером СССР, хотя и не был лишен ряда серьезных недостатков.

На борту «УКНЦ» было установлено 64 КБ оперативной памяти ЦП и 32 КБ ПП, 96 КБ видеопамяти и 32 КБ ПЗУ. Процессор КМ1801ВМ2 на тактовой частоте 8 МГц.

Примечательно, что в компьютере было установлено 2 полноценных процессора. Первый использовался для просчета пользовательских задач, второй обеспечивал работу с периферией, но в ряде случаев также мог быть переопределен под пользовательские расчеты.

Монитор — монохромный или цветной в зависимости от комплектации. Кроме того, поддерживались НГМД и принтеры, в том числе импортные от компании Epson. Забавный момент: последовательный порт компьютера, функциональный аналог RS-232, имел название «Стык С2».

Считается, что за все время существование «КУВТ УКНЦ» на территории СССР было оборудовано порядка 22 000 компьютерных классов (поставлялись как ученические, так и учительские компьютеры). Как и «Агат», «КУВТ УКНЦ» подвергался критике за низкую надежность, причем еще задолго до начала серийного выпуска. Тем не менее, никаких существенных конструктивных доработок заводы-изготовители не вносили, и средняя наработка на отказ серийного образца держалась на отметке ~1000 часов.

Что касается программного обеспечения — в рамках операционных систем РАФОС, РУДОС и ФОДОС поддерживался широкий набор «офисных» приложений (калькуляторы, текстовые редакторы), файловый менеджер PAF Commander. Отдельное место занимали профильные обучающие программы для учеников школ и техникумов, включая различные языки программирования (BASIC, Лого, Форт, Рапира, C, язык ассемблера и пр.). Не обошлось и без игр, как текстовых, так и графических.

Игра Knight на YouTube:

Онлайн-эмулятор доступен здесь.

Блог пользователя xlat на LiveJournal: серия публикаций о «УК НЦ»

Однокристальный микропроцессор КМ1801ВМ2

Однокристальный микропроцессор КМ1801ВМ2 является дальнейшим развитием ОМП
К1801ВМ1, обладает более высоким быстродействием, расширенной системой команд
и рядом новых функциональных возможностей при применении в микро-ЭВМ. Имеет
запасы по всем параметрам, что позволяет повысить экономические характеристики
и, в конечном счёте, сделать микросхему доступной для самого широкого круга
потребителей. Совместим по программному обеспечению и интерфейсу с ОМП К1801ВМ1.

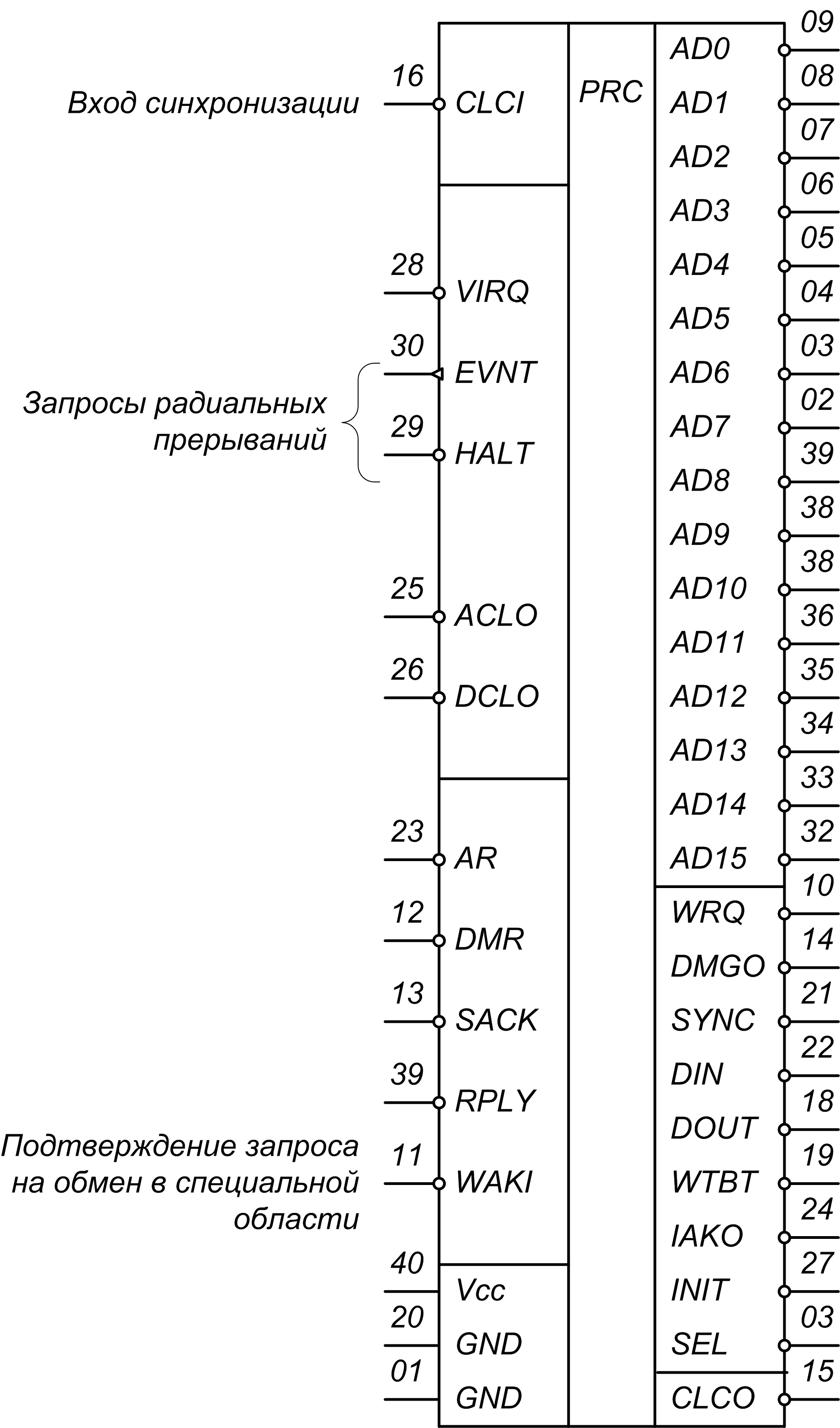

Основные параметры ОМП КМ1801ВМ2 приведены ниже.

Быстродействие выполнения регистровых команд типа «Сложение», операций/с	до 1000 тыс.
Быстродействие выполнения команд типа «Умножение», операций/с	до 100 тыс.
Максимальная тактовая частота, МГц	10
Мощность потребления, Вт	до 1,7
Конструкция	металлокерамический 40-выводной корпус типа ДИП

По сравнению с микросхемой К1801ВМ1 процессор КМ1801ВМ2 имеет расширенную
систему команд (табл. 2).

Таблица 2

Дополнительные команды, реализуемые процессором КМ1801ВМ2

№№ пп.

Обозначение

Код

Наименование

1

MUL

070RSS

Умножение

2

DIV

071RSS

Деление

3

ASH

072RSS

Сдвиг на N разрядов одного слова

4

ASHC

073RSS

Сдвиг на N разрядов двойного слова

5

FADD

07500R

Сложение с плавающей запятой

6

FSUB

07501R

Вычитание с плавающей запятой

7

FMUL

07502R

Умножение с плавающей запятой

8

FDIV

07503R

Деление с плавающей запятой

Команды расширенной арифметики (MUL, DIV, ASH, ASHC) реализованы на микропрограммном
уровне в блоке микропрограммного управления ОМП. Выполнение команд с плавающей
запятой (FADD, FSUB, FMUL, FDIV) обеспечивается на программном уровне с помощью
системного ПЗУ К1801РЕ1.

Для повышения быстродействия выполнения последовательности команд в ОМП реализован
конвейерный принцип приёма и выполнения команд, заключающийся в том, что к концу
выполнения i-й команды (i+1)-я команда уже принята и процессор
начинает приём (i+2)-й команды.

Условное графическое обозначение приведено на рис. 8. По сравнению с
К1801ВМ1 микросхема КМ1801ВМ2 имеет ряд функциональных особенностей.

Рис. 8. Условное графическое обозначение микросхемы процессора
КМ1801ВМ2

Сигнал выходной тактовой синхронизации CLC0 имеет частоту, равную половине
частоты входной синхронизации CLC1. Он предназначен для организации систем,
обладающих повышенной надёжностью, в которых несколько процессоров должны работать
синхронно.

Микросхема КМ1801ВМ2 наряду с синхронной адресной частью обмена по системной
магистрали имеет возможность асинхронной работы при передаче адреса. Это обеспечивается
с помощью входного сигнала Адрес принят (AR). После выдачи адреса на системную
магистраль ОМП ожидает появление сигнала AR. Низкий уровень входного сигнала
AR свидетельствует о том, что пассивное устройство приняло адрес и ОМП может
продолжать цикл обмена по системной магистрали.

ОМП обладает встроенной логикой обращения в область адресного пространства
от 160000₍₈₎ до 163777₍₈₎включительно по специальной процедуре,
представленной на рис. 9. Описанный механизм обращения в специальную область
использует сигналы WRQ и WAKI и может применяться для организации обмена в многопроцессорных
вычислительных системах.

Рис. 9. Процедура обмена процессора KM180IBM2 в специальной
области

Сигнал SEL, устанавливаемый процессором в фазе чтения одновременно с сигналом
DIN, определяет процедуру чтения внешнего регистра ввода-вывода. Обычно таким
регистром является регистр начальных условий пуска процессора в составе ЭВМ.
Если сигнал SEL ОМП устанавливает в фазе выдачи адреса, то это означает, что
обмен идёт с системной памятью, в качестве которой используется микросхема К1801РЕ1.
Системная память помимо специальных программ (начального пуска, резидентного
тестового обеспечения, пультового терминала) позволяет расширять систему команд
с помощью программной реализации дополнительных команд.

Системная память при работе с ОМП является «скрытой», т.е. её адреса в программном
режиме не занимают адресного пространства ОЗУ. Тем самым она дополняет оперативную
память. Системная память программно доступна с помощью специальных команд ОМП.
Сигнал HALT аналогичен сигналу IRQ1, сигнал EVNT (прерывание от таймера) аналогичен
сигналу IRQ2 в ОМП К1801ВМ1.
