Как добыть золото из радиодеталей
Попробуем разобраться, как добыть золото из радиодеталей. Растворителем драгоценного металла является смесь из соляной и серной кислот. Пропорции – 3 к 1-му, соответственно. Смешивать надо жидкости определенной плотности.
Показатель серной кислоты должен быть 1,8 граммов на сантиметр кубический, соляной – 1,19 граммов на сантиметр кубический. Отделение золота от основы не пройдет окончательно, если не нагреть раствор до 60-ти, 70-ти градусов Цельсия.
Только в разгоряченную смесь стоит опускать деталь. После, следует добавить в емкость небольшое количество азотной кислоты. Получится раствор, известный как «царская водка». Он растворяет практически все элементы, в том числе и золото. Микросхема, или иной элемент, растает в смеси, который затем следует осадить восстановителем.
Следует учесть количество радиодеталей и содержание в них ценного сырья. Обычно, на 200 – 300 граммов поверхности, покрытой золотом, требуется полтора литра азотной кислоты. Технику следует максимально разобрать, отделить стеклянные элементы, участки без драгоценного напыления. Они будут «забирать» на себя химический раствор, тогда его потребуется больше. Опускать в среду желательно только сами детали с желтым металлом.
При комнатной температуре, без нагревания выделить металл из смеси кислот можно методом электролиза. Он подходит только для работы с деталями из меди и латуни. Через раствор пропускают ток плотностью от 0,1 до 1 А/дм2. В качестве катода используют свинец или железо. Процедура отделения золота закончена, если сила тока начинает резко падать.
Можно купить уже готовые составы для отделения драгоценных металлов в специальных магазинах. Возможно так же наладить сотрудничество с небольшими предприятиями химической промышленности. Реактивы предлагают и многие интернет-сайты, доставляя продукцию на дом. Методы извлечения золота из радиодеталей, описанные выше, применимы в домашних условиях.
Золото в разъёмах
Разъёмы считают богатым источником драгоценных материалов. Приобрести их можно на вес. Для добычи золота и серебра подходят как советские, так и импортные модели. Год выпуска при этом не имеет значения. Некоторые радиодетали содержат довольно много палладия. Для того чтобы выяснить, действительно ли он есть в составе, элемент нужно поджечь. Если в результате на разъёме появятся тёмные пятна, то можно заниматься извлечением драгметалла.
В одном килограмме этих деталей обычно содержится до 25 г чистого золота. Китайские и американские разъёмы — это более бедные источники, в которых драгоценных металлов в пять раз меньше. Из элементов легко извлечь вещество. Для этого нужно подготовить химический реактив, называющийся «Царская водка». Он содержит 30%-й раствор соляной кислоты и 40%-й азотной. Их смешивают в пропорции 3:1, заливают в предварительно охлаждённую ёмкость и тщательно медленно перемешивают.
Окислитель отделит золото, платину и палладий. В процессе работы смесь выделяет пары, которые могут вызвать отравление и внутренние ожоги. Их запрещено вдыхать, а комнату, где проводится работа, нужно проветрить. Нельзя таким способом извлекать серебро, хром и цирконий. На поверхности этих материалов образуется толстый налёт хлорида. Благородные металлы не подвергнутся такому воздействию.
Лампы генераторные серий ГИ, ГМИ, ГС, ГУ
Лампы, содержащие драгметаллы.
- ГС-23Б, ГС-36Б, ГИ-19Б, ГМИ-2Б, ГМИ-4Б, ГМИ-5, ГМИ-6, ГМИ-6-1, ГМИ-7, ГМИ-7-1, ГМИ-10, ГМИ-11, ГМИ-14Б, ГМИ-19Б, ГМИ-21-1, ГМИ-24Б, ГМИ-26Б, ГМИ-27А, ГМИ-27Б, ГМИ-32Б, ГМИ-32Б1, ГМИ-38, ГМИ-42Б, ГМИ-83В, ГМИ-89, ГМИ-90
- ГУ-19-1, ГУ-29, ГУ-34Б, ГУ-34Б1, ГУ-43А, ГУ-43Б, ГУ-50, ГУ-70Б, ГУ-71, ГУ-72, ГУ-73Б, ГУ-73П, ГУ-74Б, ГУ-78Б, ГУ-84Б
- ГКД1-600/5, ТГИ1-2500/50, ТГИ1-2000/35, ЛИ-604 К-1, ЛИ-705, ЛИ-702-1, ЛИ-703, 5МГЦ резонатор, Кварц К3, Разрядник РР-7, Клистрон К-12, Клистрон К-351, Клистрон К-352
- Генераторные лампы покупаем до 01.1991 года выпуска. На цену ламп влияет наличие знака «ромб» и ряд других факторов.
- Радиолампы от телевизоров СССР без упаковки и б/у радиолампы не покупаем. Более подробно на странице «Лампы».

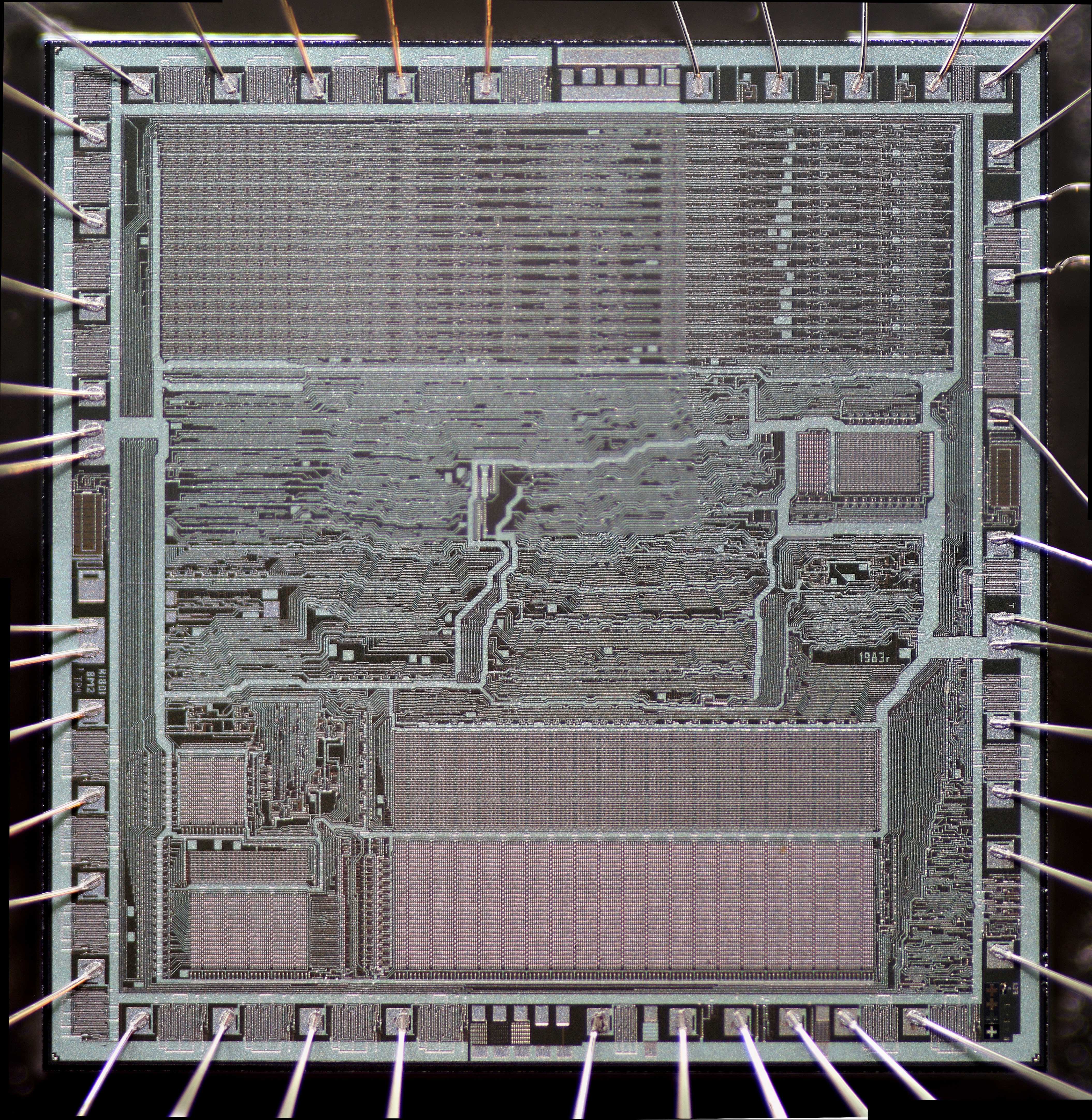

1801ВМ4 + КА1801ВМ4 + КН1801ВМ4
Первая микросхема в ряду — возможно, буквы «КН» просто подчищены.
Микросхема не потеряла актуальности и сегодня:
«Подпрограмма Союзного государства «Разработка и освоение серий цифровых, цифро-аналоговых,
аналоговых интегральных микросхем для аппаратуры специального назначения и двойного применения»
(Утверждена 29.10.2003 Постановлением 20 Совета Министров Союзного государства)
….
по 8 ОКР изготовлены и исследованы экспериментальные образцы микросхем, в том числе:
…
— микропроцессорный комплект из 2 типов микросхем — 16/32-разрядного КМОП процессора (аналог 1801ВМ3) и 32/64-разрядного
КМОП сопроцессора обработки чисел с плавающей запятой (аналог 1801ВМ4)»
Варианты «прошивки» 1801РЕ1. (источник),(источник)
| Номер | Код | Файл | Описание | Исходники |--------|-----|---------------------|-----------------------------------------------------|------------ | 000 | 000 | | Монитор ДВК МС1201.01 | | 012 | 011 | | Бейсик МС1201.0 (совпадает с 013, только код=011) | | 013 | 001 | | Бейсик для ДВК МС1201.0, ввод-вывод на PR/PP/PC11 | | 017 | 011 | | Монитор БК-0010.01 | (0010_0011.zip) | 018 | 010 | | Фокал МСТД БК-0010.01 | | 019 | 000 | | Тесты и отладка МСТД БК-0010.01 | | 031 | 000 | | Монитор ДВК МС1201.01 обновленная версия | | 054 | 000 | | Монитор ДВК МС1201.01, загрузка с MX | | 055 | 001 | | Монитор ДВК МС1201.02 | | 058 | 001 | | Фокал ДВК МС0501.03 | | 072 | 010 | | УЧПУ МС2101 (Электроника НЦ80) | | 074 | 001 | | УЧПУ МС2101 (Электроника НЦ80) | | 076 | 010 | | УЧПУ МС2101 (Электроника НЦ80) | | 091 | 111 | | ДВК КМД, ОЗУ на 1809РУ1, контроллер 1801ВП1-097 | (fdd_my.zip) | 092 | 111 | | ДВК КМД, ОЗУ на 537РУ11, контроллер 1801ВП1-128 | (fdd_my.zip) | 093 | 111 | | Версия прошивки -092 для ОЗУ на 1809РУ1 | (fdd_my.zip) | 106 | 010 | | Бейсик БК-0010.01, первая микросхема | (0010_0011.zip) | 107 | 001 | | Бейсик БК-0010.01, вторая микросхема | (0010_0011.zip) | 108 | 000 | | Бейсик БК-0010.01, третья микросхема | (0010_0011.zip) | 134 | 111 | | Монитор ДВК МС1201.03 | (134.zip) | 134e | 111 | | Монитор ДВК МС1201.03 (латиница в надписях) | | 135 | 000 | | Прототип УКНЦ МС-511 | | 136 | 001 | | Прототип УКНЦ МС-511 | | 137 | 010 | | Прототип УКНЦ МС-511 | | 181 | 011 | | ДВК КЦГД, изначальный вариант | (181.zip) | 182 | 011 | | ДВК КЦГД, вариант с исправленными ошибками | | 194 | 110 | | Графопостроитель МС6501 | | 197 | 011 | | Графопостроитель МС6501 | | 198 | 011 | | Бейсик БК-0011, первая микросхема | (0010_0011.zip) | 199 | 011 | | Бейсик БК-0011, вторая микросхема | (0010_0011.zip) | 200 | 010 | | Бейсик БК-0011, третья микросхема | (0010_0011.zip) | 201 | 001 | | Монитор БК-0011, первая микросхема | (0010_0011.zip) | 202 | 010 | | Монитор БК-0011, вторая микросхема | (0010_0011.zip) | 203 | 000 | | Тесты МСТД БК-0011 | | 205 | 011 | | УКНЦ МС-511 | | 206 | 010 | | УКНЦ МС-511 | | 207 | 001 | | УКНЦ МС-511 | | 208 | 000 | | УКНЦ МС-511 | | 253 | 000 | | Контроллер дисковода БК-0011 | | 254 | 011 | | Локальная сеть БК-0011Ш | | 255 | 111 | | ДВК КМД, ОЗУ на 537РУ8/РУ10, контроллер 1801ВП1-128 | (255.zip) | 279 | 001 | | Монитор ДВК МС1201.02, обновленная версия | | 324 | 001 | | Монитор БК-0011М, первая микросхема | | 325 | 010 | | Монитор БК-0011М, вторая микросхема | | 326 | 000 | | Контроллер дисковода БК-0011М | (326.zip) | 326v12 | 000 | | Контроллер дисковода БК-0011М, v12 | (326v12.zip) | 326v5 | 000 | | Контроллер дисковода БК-0011М, v5 | | 327 | 011 | | Бейсик БК-0011М, первая микросхема | | 328 | 011 | | Бейсик БК-0011М, вторая микросхема | | 329 | 010 | | Бейсик БК-0011М, третья микросхема | | 330 | 000 | | Тесты МСТД БК-0011М | | 370 | 001 | | Монитор музыкального блока "Менестрель" для БК | | 377 | 001 | | Монитор МС1201.03/04, загрузка с DW |
К1801РЕ1
В качестве ПЗУ для систем,
построенных на процессорах этой серии,
широко известны КР1801РЕ2. А вот более ранний
вариант, 1801РЕ1, снятый с производства, по моим
оценкам, в середине 80-х годов.
Это масочные ПЗУ объемом
64 кбит ( 4к х 16). Справочный лист на
них. Я, признаться, не уловил, в чём их
отличие от РЕ2. Только в керамическом
корпусе?
Особенность микросхем — наличие в структуре адресного устройства с записанным собственным адресом, селектора адреса, регистров адреса и данных, устройства формирования сигнала ответа в процессе взаимодействия с магистралью.
Они ориентированы на магистральный параллельный интерфейс по ГОСТ
26765.51-86.
Выходные формирователи микросхем построены по схеме с тремя состояниями.
Если номера прошивок совпадают с
таковыми же у 1801РЕ2, то «000»
представляет собой монитор ДВК МС1201.0…
…а 012 — Бейсик МС1201.0
1. В.Л. Дшхунян,
Ю.И. Борщенко, В.Р. Науменков, А.А. Рыжов, Ю.В. Романец, И.А. Бурмистров, Е.М. Соловьев.
Однокристальные микропроцессоры комплекта БИС серии К1801. — «Микропроцессорные
средства и системы» №4, 1984.
2. Каталог интегральных микросхем. Том 1. Центральное конструкторское бюро. 1986.
3. Микропроцессоры. В 3-х кн. Кн. 1. Архитектура и проектирование микро-ЭВМ. Организация вычислительных процессов:
Учеб. для втузов/П.В. Нестеров, В.Ф. Шаньгин, В.Л. Горбунов и др.; Под редакцией Л.Н. Преснухина. М.: Высш. шк., 1986
4. Каталог интегральных микросхем. Дополнение № 1 к базовому
Каталогу ИС 1986г. Центральное конструкторское бюро. 1987.
5. Микропроцессоры и микропроцессорные комплекты интегральных микросхем: Справочник: В 2 т. /
Н.Н. Аверьянов, А.И. Березенко, Ю.И. Борщенко и др.; Под ред. В.А. Шахнова. —
М.: Радио и связь, 1988
6. Цифровая обработка информации на основе быстродействующих БИС / С.А.Гамкрелидзе, А.В.Завьялов,
П.П.Мальцев, В.Г.Соколов: Под ред. В.Г.Домрацева.- М.: Энергоатомиздат, 1988.
7. АИПС «Меркурий». Каталог интегральных микросхем. Часть 2. Приборы производственно-технического назначения
и народного потребления. — ЦКБ «Дейтон», редакция 1990г.
8. Димитър Рачев. Справочник радиолюбителя. Държавно издателство «Техника». 1990.
9. Микропроцессорные автоматические системы регулирования. Основы теории и элементы: Учеб. пособие / В. В. Солодовников, В. Г. Коньков, В. А. Суханов, О. В. Шевяков; Под ред. В. В. Солодовникова. — М.: Высш. шк., 1991.
10. Мячев А. А., Степанов В. Н. Персональные ЭВМ и микроЭВМ. Основы организации: Справочник/Под
ред. А. А. Мячева. — М.: Радио и связь, 1991
11. Микросхемы интегральные серии КС1590…КА1843. — СПб.: Издательство РНИИ «Электронстандарт», 1993.
12. Цифровые интегральные микросхемы: Справочник / П.П. Мальцев, Н.С. Долидзе, М.И.Критенко и др.- М.: Радио и связь, 1994г.
13. Лебедев О. Н. Применение микросхем памяти в электронных устройствах: Справ. пособие. — М.: Радио и связь, 1994. (Массовая радиобиблиотека; Выпуск 1199)
14. Титов М.А. и др. Изделия электронной техники. Микропроцессоры и однокристальные микроЭВМ:
Справочник / М.А. Титов, А.Ю. Веревкин, В.И. Валерьянов; Под ред.
А.И. Ладика и А.И. Сташкевича. — М.: Радио и связь, 1994.
15. Нефедов А.В. Интегральные микросхемы и их зарубежные аналоги: Справочник. Т. 11. — М.: ИП РадиоСофт, 2001.
