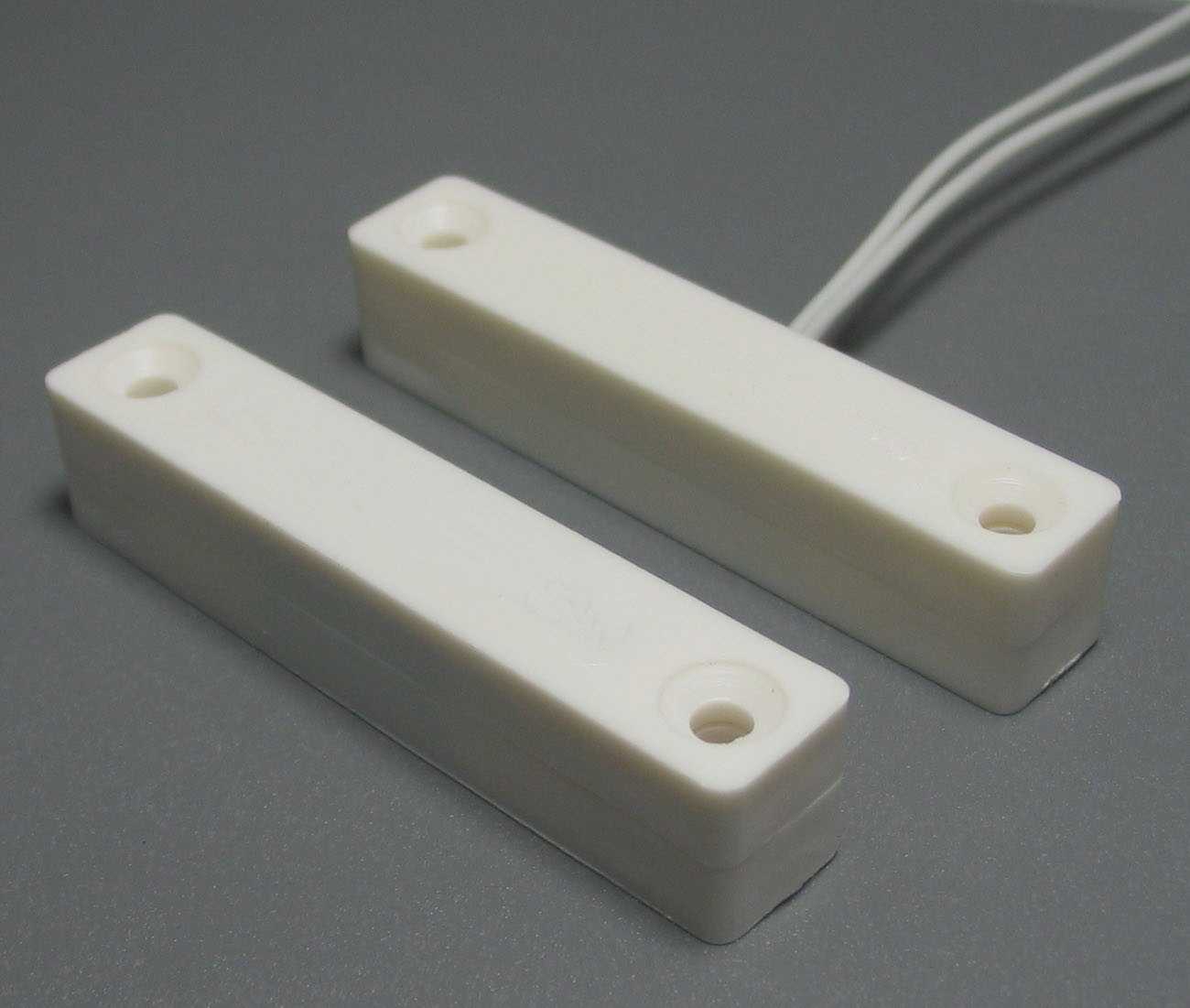

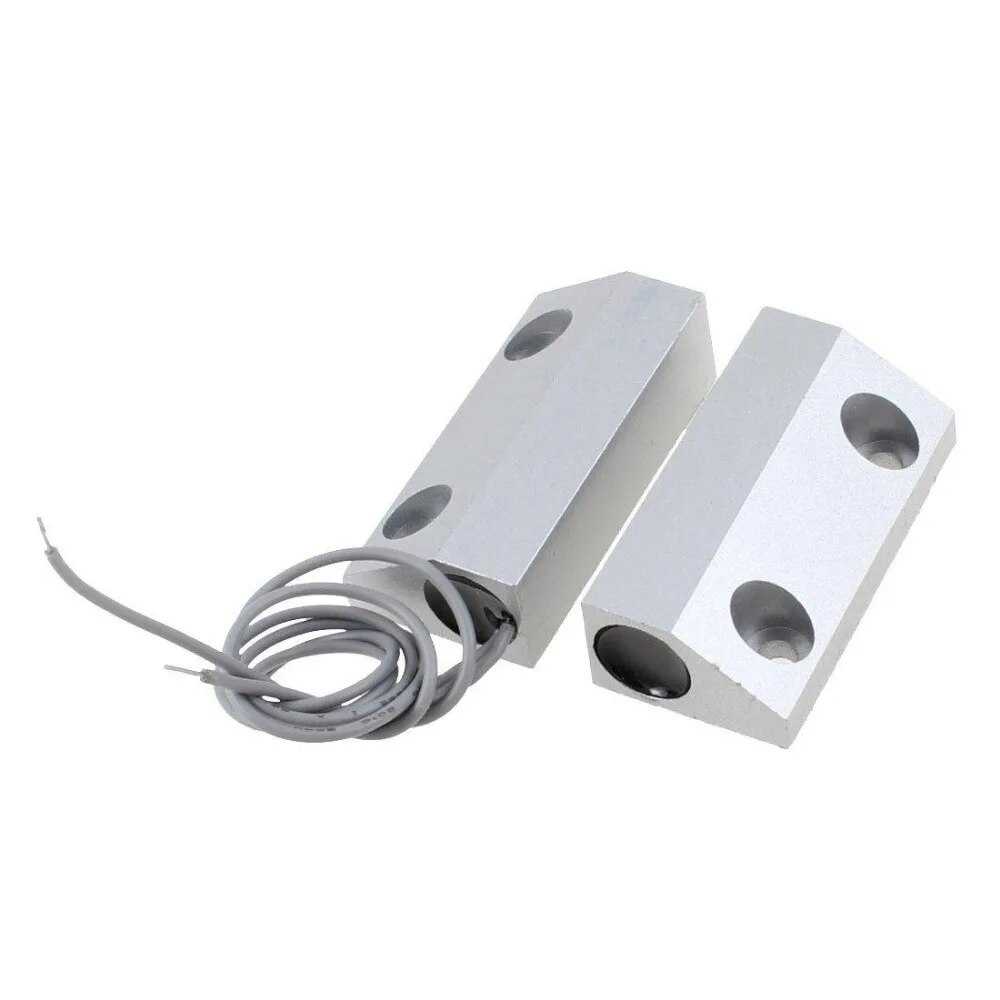

Характеристики переключающих и измерительных герконов
| Наименование геркона |
МКС-27102 |
КЭМ-3 |
МКС-15101 |
МКА-52181 |
МКА-27801 |
| Магнитодвижущая сила срабатывания, А |
50…74 |
30…100 |
30…45 |
80 |
30…100 |
| Время срабатывания, мс |
1,5 |
1,5 |
1,5 |
2 |
2 |
| Максимальная коммутируемая мощность, Вт |
30 |
30 |
0,36 |
1,5 |
1 |
| Максимальное коммутируемое напряжение, В |
150 |
127 |
36 |
36 |
300 |
| Максимальный коммутируемый ток, А |
1 |
1 |
0,01 |
0,1 |
0,01 |
| Сопротивление электрических контактов, Ом |
0,15 |
0,3 |
0,15 |
0,08 |
0,1 |
| Максимальная частота коммутаций, Гц |
50 |
100 |
100 |
100 |
50 |
| Температура окружающей среды, °С |
-60… + 125 |
-60… + 125 |
-60… + 125 |
-60… + 85 |
-60… + 85 |
| Вибрационные нагрузки, диапазон частот, Гц |
1…2000 |
1…2000 |
1…2000 |
1…600 |
5…600 |
| Вибрационные нагрузки, максимальное ускорение, м/с2 |
98 |
245 |
196 |
49 |
98 |
| Диаметр баллона, общая длина, мм |
27/67 |
18/54 |
15/50 |
53/79,5 |
28/52,3 |
Технические характеристики высокочастотных герконов
| Наименование геркона |
МКА-10501 |
МКА-10701 |
МК-17 |
| Тип геркона |
высокочастотный |
высокочастотный |
высокочастотный |
| Магнитодвижущая сила срабатывания, А |
30…80 |
16…35 |
18…45 |
| Максимальная частота коммутаций, Гц |
100 |
100 |
2000 |
| Максимальная коммутируемая мощность, Вт |
7,5 |
5 |
2 |
| Максимальное коммутируемое напряжение, В |
80 |
90 |
10 |
| Полное сопротивление электрических контактов (затухание), Ом |
0,2 |
0,3 |
– |
| Емкость между контактами, пФ |
0,6 |
0,3 |
0,2 |
| Температура окружающей среды, °С |
-60…+ 100 |
-60…+ 100 |
-60…+ 125 |
| Вибрационные нагрузки, диапазон частот, Гц |
2000 |
2000 |
5…3000 |
| Вибрационные нагрузки, максимальное ускорение, м/с2 |
98 |
144 |
196 |
| Длина и диаметр баллона, мм |
20/3,1 |
10/2,3 |
10/1,8 |
| Общая длина с выводами, мм |
45,6 |
40,75 |
25 |
Условное обозначение герконов
- первый элемент – определяет условное наименование геркона. МК – магнитоуправляемый контакт герметизированный, КЭМ – контакт электромагнитный, КМГ – магнитоуправляемый контакт с повышенным контактным нажатием (для коммутации больших токов – более 5 А);
- второй элемент – указывает на систему коммутации геркона: А – замыкающий, В – размыкающий, С – перекидной, Д – переходной;
- третий элемент – буква «Р» присутствует только в ртутных герконах;
- четвертый элемент – двузначное число показывает длину баллона в миллиметрах;
- пятый элемент – указывает на функциональное назначение геркона: 1 – малой и средней мощности, 2 – повышенной мощности, 3 – мощные, 4 – высоковольтные, 5 – высокочастотные, 6 – «с памятью», 7 – специальные (с повышенной устойчивостью к внешним факторам и характеру нагрузки), 8 – измерительные.
- шестой элемент – указывает порядковый номер разработки.
По типу контактов различают герконы замыкающие и переключающие, по состоянию поверхности контактов – сухие и жидкостные. Внутри баллона сухих герконов находятся инертные газы. Контакты представляют собой ферромагнитные пружины, покрытые ценными металлами. Герконы подразделяются также на маломощные (коммутируемая мощность до 60 Вт) и повышенной мощности (до 1000 Вт), низкочастотные и высокочастотные, низковольтные (коммутируемое напряжение до 250 В) и высоковольтные (свыше 250 В), имеются герконы с «памятью» и специальные. Далее приводим справочные параметры отечественных герконов, а в конце статьи – импортных герконов-реле.
Параметры замыкающих герконов миниатюрного типа
| Наименование геркона |
МУК-МА-1 |
КЭМ-2 |
МК-16-3 |
МК-10-3 |
МКА-10113 |
| Магнитодвижущая сила срабатывания, А |
35…90 |
21…64 |
35 |
13…40 |
14…25 |
| Время срабатывания, мс |
2 |
1 |
1 |
0,8 |
0,8 |
| Максимальная коммутируемая мощность, Вт |
15 |
7,5 |
0,3 |
3,6 |
1 (ВА) |
| Максимальное коммутируемое напряжение, В |
115 |
180 |
30 |
36 |
36 |
| Максимальный коммутируемый ток, А |
0,5 |
0,25 |
0,01 |
0,1 |
0,1 |
| Сопротивление электрических контактов, Ом |
0,3 |
0,15 |
0,15 |
0,3 |
0,3 |
| Максимальная частота коммутаций, Гц |
100 |
100 |
100 |
10…10 |
100 |
| Температура окружающей среды, °С |
-60…+125 |
-60…+125 |
-45…+70 |
-60…+125 |
-60…+125 |
| Вибрационные нагрузки, диапазон частот, Гц |
2000 |
1 …2000 |
1…600 |
3000 |
1…3000 |
| Вибрационные нагрузки, максимальное ускорение, м/с2 |
196 |
196 |
49 |
98 |
196 |
| Диаметр баллона, общая длина, мм |
21,5/40 |
20/46 |
16/- |
10,5/30,5 |
10/42,5 |
Характеристики высоковольтных герконов и герконов повышенной мощности
| Наименование геркона |
МКА-52141 |
МКА-52142 |
МКА-52202 |
| Тип геркона |
высоковольтный |
высоковольтный |
мощный |
| Магнитодвижущая сила срабатывания, А |
100…200 |
300 |
180…300 |
| Время срабатывания, мс |
3,0 |
3,0 |
8,0 |
| Максимальная коммутируемая мощность, Вт |
50 |
50 |
250 |
| Максимальное коммутируемое напряжение, В |
5000 |
10000 |
380 |
| Максимальный коммутируемый ток, А |
3,0 |
3,0 |
4,0 |
| Электрическая прочность, В |
10000 |
15000 |
800 |
| Сопротивление электрических контактов, Ом |
0,1 |
0,1 |
0,3 |
| Температура окружающей среды, °С |
-40…+85 |
-60…+100 |
-45…+60 |
| Вибрационные нагрузки, диапазон частот, Гц |
1…600 |
1…60 |
1…10 |
| Диаметр баллона, общая длина, мм |
53/5,4/80 |
52/5,5/90 |
52/7,0/0 |
Параметры замыкающих герконов стандартного и промежуточного типов
| Наименование геркона |
КЭМ-1 |
КЭМ-6 |
МК-36701 |
МКА-27101 |
| Тип геркона |
стандартный |
стандартный |
промежуточный |
промежуточный |
| Магнитодвижущая сила срабатывания, А |
55…110 |
38…50 |
50…80 |
30…60 |
| Время срабатывания, мс |
3 |
2 |
2 |
1,5 |
| Максимальная коммутируемая мощность, Вт |
30 |
12 |
21 |
12 |
| Максимальное коммутируемое напряжение, В |
220 |
150 |
100 |
110 |
| Максимальный коммутируемый ток, А |
1 |
0,25 |
0,35 |
0,35 |
| Электрическая прочность, В |
500 |
500 |
– |
500 |
| Сопротивление электрических контактов, Ом |
0,08 |
0,1 |
0,07 |
0,12 |
| Максимальная частота коммутаций, Гц |
100 |
20 |
50 |
100 |
| Температура окружающей среды, °С |
-60…+125 |
-60…+125 |
-60…+100 |
-60…+100 |
| Вибрационные нагрузки, диапазон частот, Гц |
1…600 |
1…50 |
1…600 |
1…600 |
| Вибрационные нагрузки, максимальное ускорение, м/с2 |
98 |
98 |
98 |
98 |
| Диаметр баллона, общая длина, мм |
50/80 |
36/63,5 |
36/63,5 |
27/45,6 |
Основные параметры запоминающих герконов
| Наименование геркона |
МКА-27601 |
MKA-2060 |
| Тип геркона |
запоминающий |
запоминающий |
| Мощность импульса управления, Вт |
– |
1,2 |
| Длительность импульса управления, мс |
1,0 |
1,0 |
| Максимальная коммутируемая мощность, Вт |
1,5 |
7,5 |
| Максимальный пропускаемый ток, А |
0,35 |
0,25 |
| Максимальное коммутируемое напряжение, В |
110 |
36 |
| Максимальный коммутируемый ток, А |
0,1 |
0,25 |
| Температура окружающей среды, °С |
-60…+ 70 |
-60…+ 125 |
| Вибрационные нагрузки, диапазон частот, Гц |
1…600 |
1…3000 |
| Вибрационные нагрузки, максимальное ускорение, м/с2 |
49 |
196 |
| Длина и диаметр баллона, общая длина, мм |
27/3/42 |
20/3/42 |
| Масса геркона, г |
0,6 |
0,5 |
