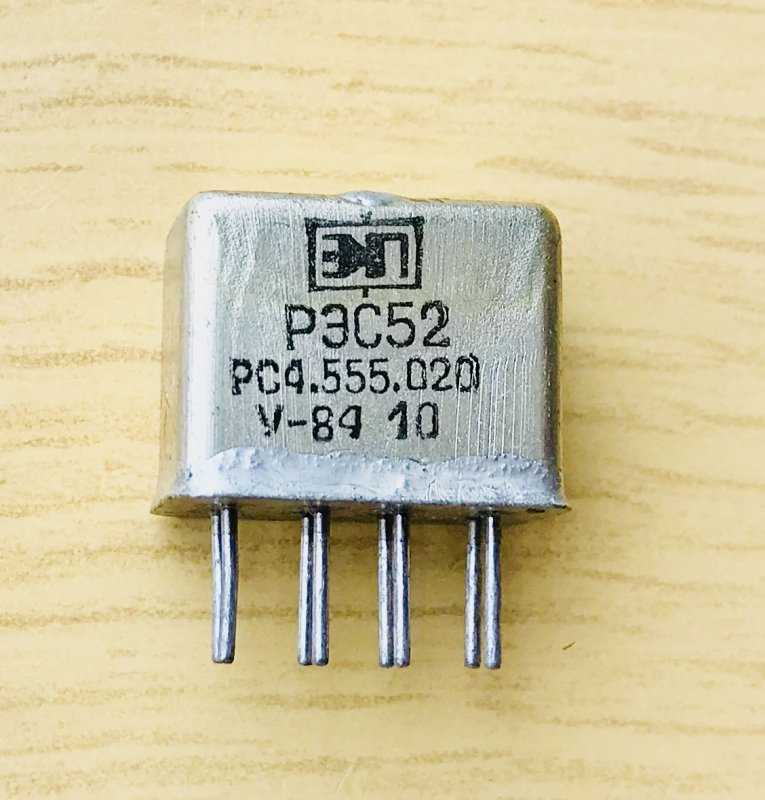

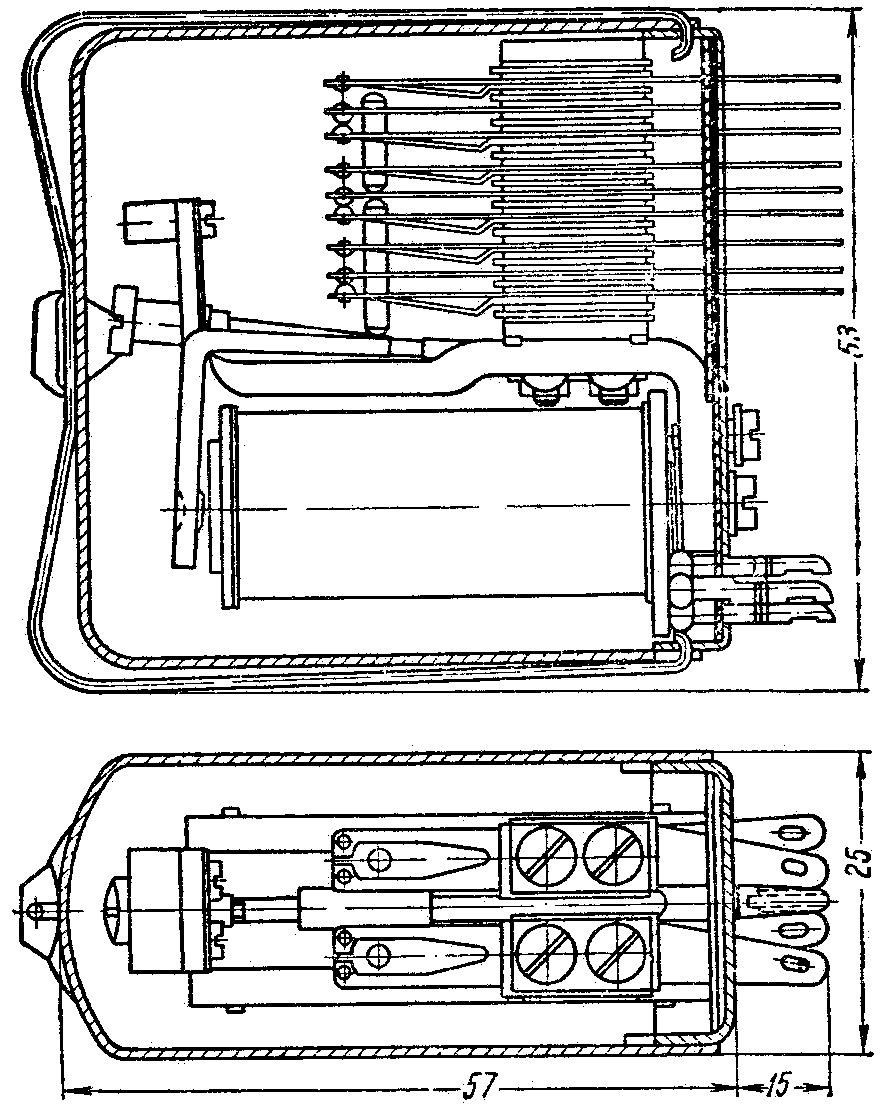

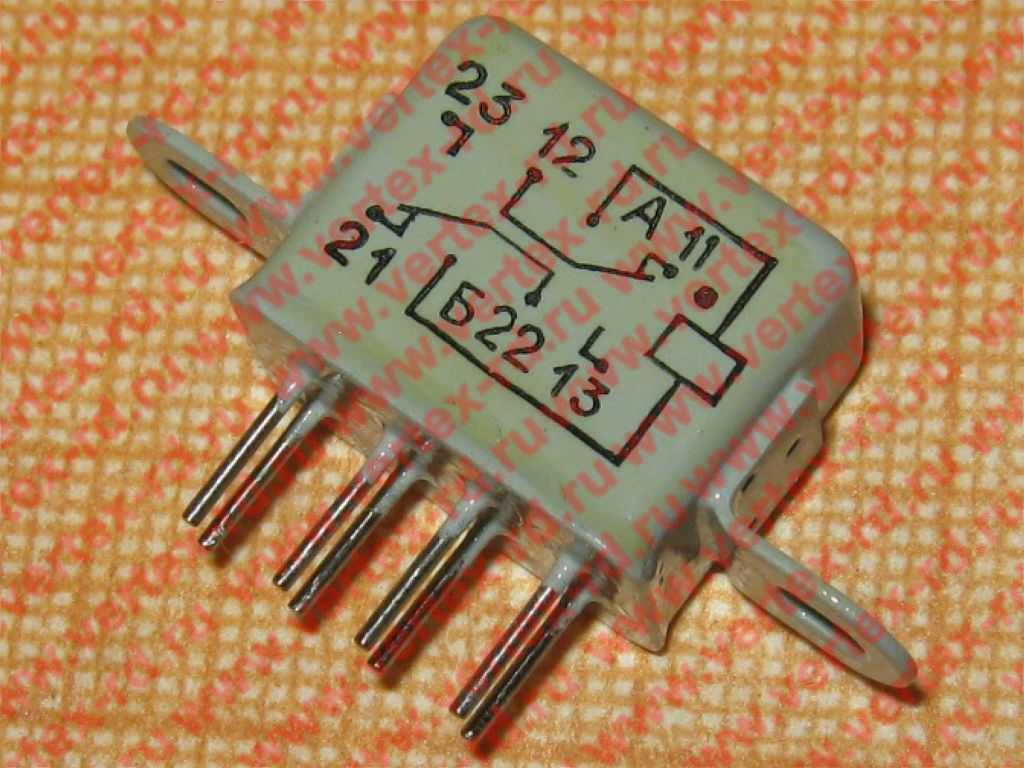

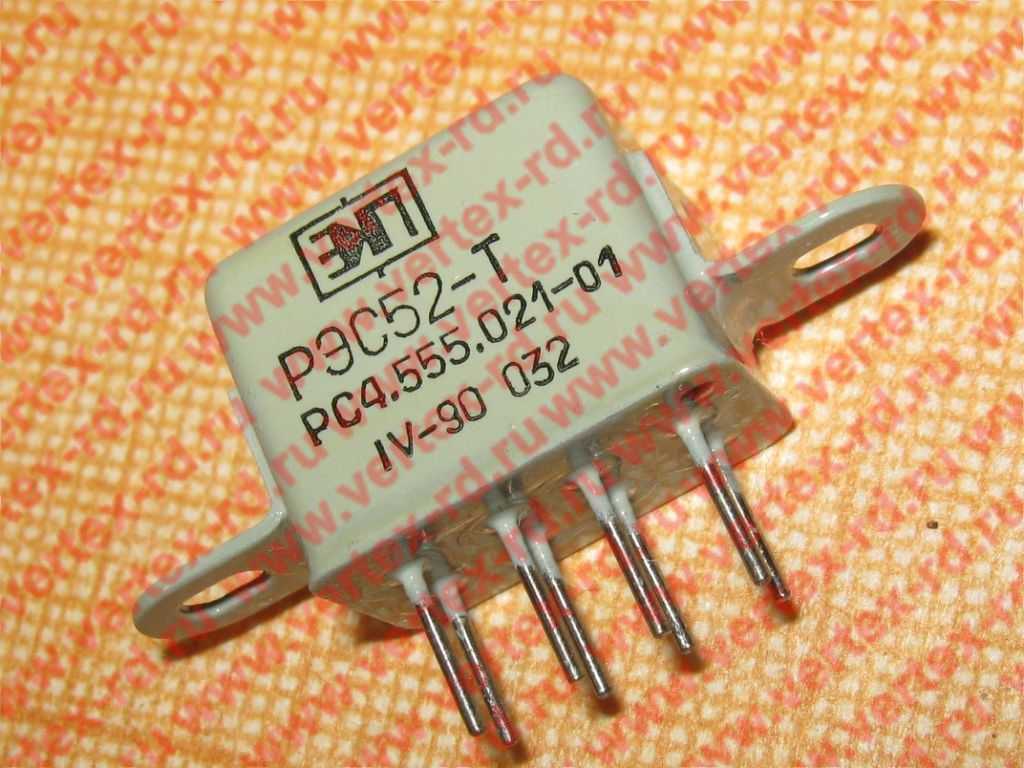

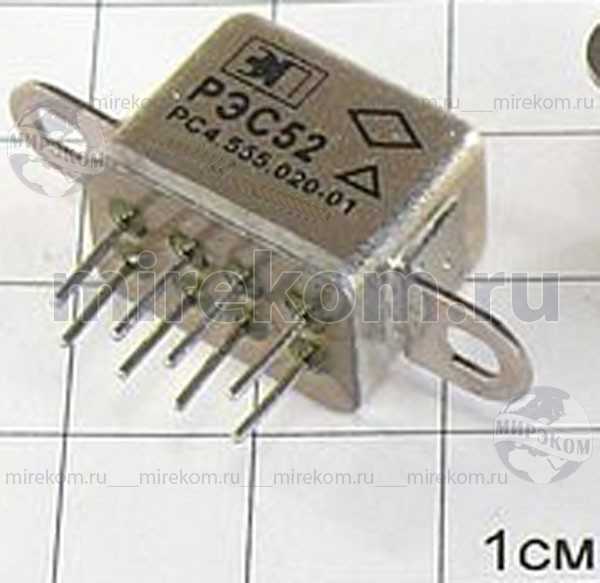

Конструкция реле
Магнитная система реле РСЧ-52 немного усилена по сравнению с РС-13, диаметр сердечника
равен 8 мм вместо 7 мм, корпус имеет толщину 3 мм вместо 2,5 мм.
Якорь уравновешен относительно оси вращения с помощью противовеса и имеет другое
крепление. Наибольшая нагрузка реле 18 контактных пружин. Обмотка реле, имеющего
наибольшую нагрузку, выполнена из проволоки марки ПЭВ-1.
Для увеличения путей утечки прокладки контактных групп имеют отверстия разных размеров,
и они несимметричны по отношению к оси, проходящей через эти отверстия.
Между контактными пружинами прокладываются по три прокладки, выступающие кромками в
разные стороны. Контактные пружины защищены от случайных повреждений двумя стальными
накладками, укрепленными сверху над группами. Изоляция обмотки и контактных пружин
усилена и выдерживает испытательное напряжение 1100 В эфф.

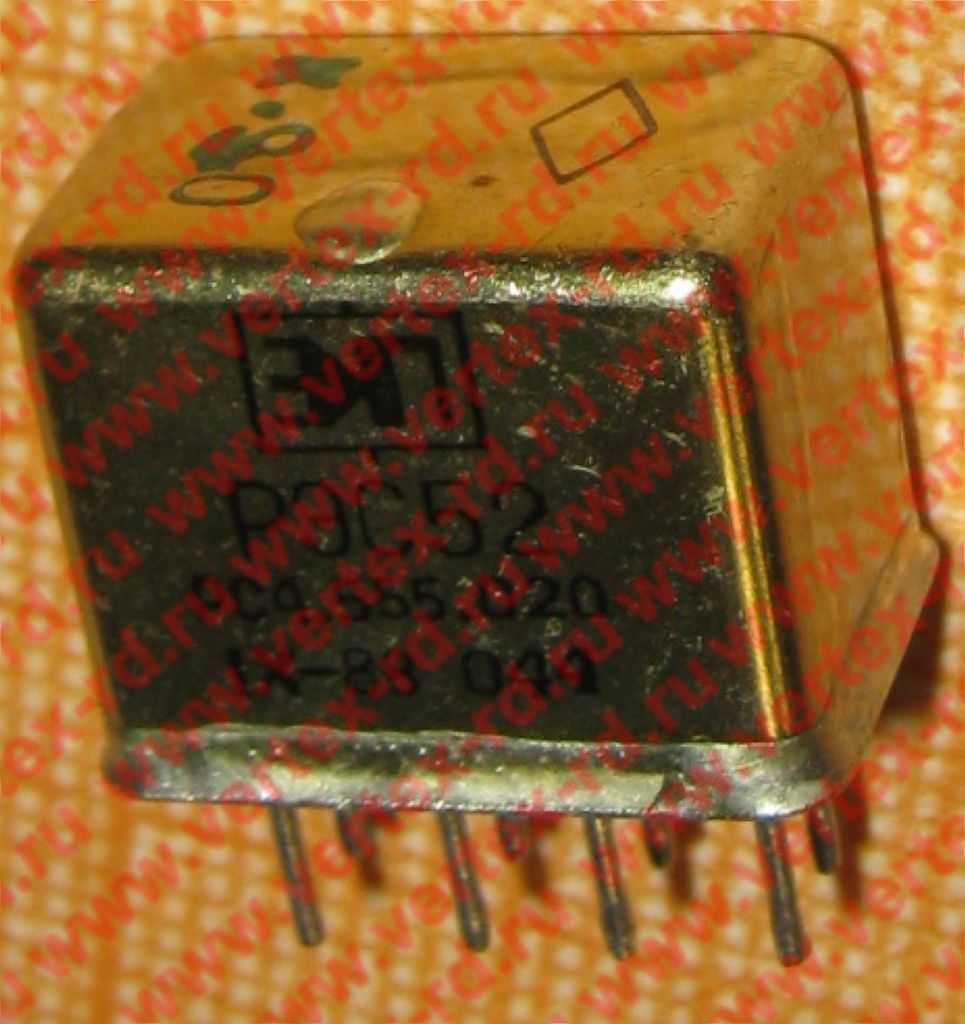

Реле типа РСЧ-52 снабжено задним щитком и имеет защитный алюминиевый чехол.
Контакты реле выдерживают 100 000 циклов при активной нагрузке
2А/28В или 0,125А/300В постоянного тока.
