Цифровые микросхемы — начинающим (занятие 9) — счетчики-дешифраторы к561ие8

Асинхронные счётчики

Данные типы счётчиков состоят из цепочёк JK-триггеров, которые работают в счётном режиме, когда выход предыдущего триггера служит входом для следующего. В такой схеме триггеры включаются последовательно, а, следовательно, и выходы счётчика также переключаются последовательно, один за другим (отсюда второе название асинхронных счётчиков – последовательные счётчики). Так как переключение разрядов происходит с некоторой задержкой, поэтому и сигналы на выходах счётчика появляются не одновременно с входным сигналом и между собой, то есть асинхронно.

Микросхемы асинхронных счётчиков применяются не очень часто, в качестве примера можно привести микросхемы типа ИЕ2 (четырёхразрядный двоично-десятичный счётчик), ИЕ5 (четырёх разрядный двоичный счётчик) и ИЕ19 (сдвоенный четырёхразрядный счётчик).

Асинхронные счётчики: слева направо ИЕ2, ИЕ5, ИЕ19.

Данные типы счётчиков имеют входы сброса в нуль (вход R), вход установки в 9 (вход S у ИЕ2), счётный или тактовый вход (вход С) и выходы, которые могут обозначаться как номера разрядов (0, 1, 2, 4) или как вес каждого разряда (1, 2, 4, 8).

Микросхема К555ИЕ2 относится к двоично-десятичным счётчикам, то есть счёт у неё идет от 1 до 9, а потом выводы обнуляются и счёт идёт сначала. Внутренне данный счётчик состоит из четырёх триггеров, которые разделены на две группы: один триггер (вход С1, выход 1) и три триггера (вход С2, выходы 2, 4, 8). Такая внутренняя организация позволяет значительно расширить применение данного типа микросхемы, например данную микросхему можно использовать в качестве делителя на 2, на 5 или на 10. Счётчик ИЕ2 имеет два входа для сброса в нуль объединенных по И, а так же два входа для установки в 9 тоже объединённых по И.

Для реализации счёта необходимо сбросить счётчик подачей на входы R высокого логического уровня, а на один из входов S сигнал низкого уровня. В таком режиме счётчик будет «обнулён» и последовательный счёт заблокирован. Чтобы восстановить функцию счета необходимо установить на входы R низкий уровень сигнала.

Для организации делителя на 2 необходимо подавать сигнал на С1, а снимать с выхода 1; делитель на 5 подавать сигнал на С2, а снимать с выхода 8; делитель на 10 выход 8 соединяют с С1, сигнал подают на С2, а снимают с выхода 1.

Микросхема К555ИЕ5 представляет собой двоичный счётчик, в отличие от ИЕ2 считает до 16 и сбрасывается в нуль. Также как и ИЕ2 состоит из двух групп триггеров со входами С1 и С2, а выходы 1 и 2,4,8. В отличии от ИЕ2 имеет только два входа сброса в нуль, а входов установки нет.

Микросхема К555ИЕ19 практически идентична двум микросхемам К555ИЕ5 и представляет собой два чётырёхразрядных двоичных счётчика, каждый счётчик имеет свой счётный вход С и вход сброса R. Если объединить выход 8 первого счётчика и вход С второго счётчика, то можно получить восьмиразрядный двоичный счётчик.

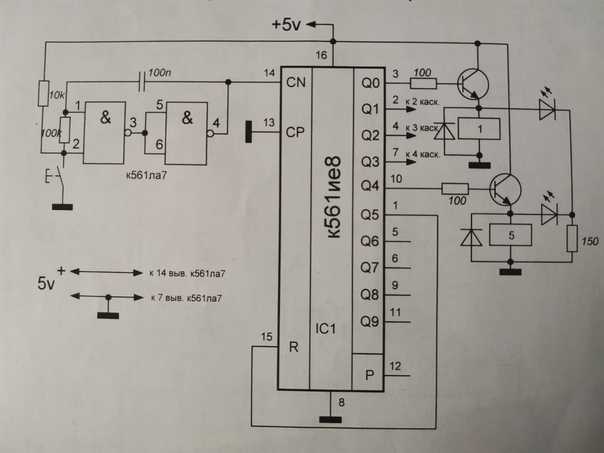

Схемы подключения для микросхемы К561ИE8

• Схема подключения микросхемы К561ИE8 в качестве двоичного счетчика.
• Схема подключения микросхемы К561ИE8 в качестве делителя частоты.
• Схема подключения микросхемы К561ИE8 в качестве кодировщика.
• Схема подключения микросхемы К561ИE8 в качестве дешифратора.

Каждая из этих схем подключения требует определенной комбинации входных и выходных сигналов, а также дополнительных электронных компонентов. Для правильного подключения микросхемы К561ИE8 необходимо обратиться к документации производителя и изучить ее характеристики.

Схемы подключения для микросхемы К561ИE8 позволяют использовать этот элемент в различных электронных устройствах и сделать их более эффективными и функциональными. При разработке своих собственных схем, необходимо учитывать требования к питанию и рабочим параметрам микросхемы, чтобы избежать ее повреждения или неправильной работы.

Необходимые инструменты для проверки микросхемы К561ИЕ8

Для проверки микросхемы К561ИЕ8 вам понадобятся следующие инструменты:

1.	Мультиметр — для измерения напряжения, сопротивления и других параметров микросхемы.
2.	Тестер логических уровней — для определения логических состояний выводов микросхемы.
3.	Осциллограф — для анализа сигналов на выводах микросхемы.
4.	Источник питания — для подачи питания на микросхему и создания рабочего напряжения.
5.	Паяльник и паяльные принадлежности — для замены поврежденных компонентов на микросхеме, если таковые имеются.

Ожидается, что вы уже знакомы с работой указанных инструментов и у вас есть необходимые навыки и знания для проверки микросхемы К561ИЕ8.

Настройка

Настройка заключается в установке периода следования импульсов задающего генератора. Для этой цели вход элемента DD1.1 временно отключают от кнопки SB9 и соединяют с корпусом.

Генератор в этом случае работает в непрерывном режиме. Подключив осциллограф к выводу 4 DD1.3, подбором сопротивления R1 устанавливают период равным 40 мс.

При желании можно существенно увеличить темп передачи команд, уменьшив пропорционально величину постоянной времени R1C2. Такое изменение обязательно нужно будет учесть при настройке параметров дешифратора.

Днищенко В. А. 500 схем для радиолюбителей. Дистанционное управление моделями., 2007.

Микросхемы.

На рисунке показана схема самого распространенного логического элемента — основы микросхем серии К155 и ее зарубежного аналога — серии 74. Эти серии принято называть стандартными (СТТЛ). Логический элемент микросхем серии К155 имеет среднее быстродействие t_{зд,р,ср.}= 13 нс. и среднее значение тока потребления I_пот = 1,5…2 мА. Таким образом, энергия, затрачиваемая этим элементом на перенос одного бита информации, примерно 100 пДж.

Для обеспечения выходного напряжения высокого уровня U1_вых. 2,5 В в схему на рисунке потребовалось добавить диод сдвига уровня VD4, падение напряжения на котором равно 0,7 В. Таким способом была реализована совместимость различных серий ТТЛ по логическим уровням. Микросхемы на основе инвертора, показанного на рисунке (серии К155, К555, К1533, К1531, К134, К131, К531), имеют очень большую номенклатуру и широко применяются.

Динамические параметры микросхем ТТЛ серии

ТТЛ серия
Параметр
Нагрузка

Российские
Зарубежные
P_пот. мВт.
t_зд.р. нс
Э_пот. пДж.
C_н. пФ.
R_н. кОм.

К155 КМ155
74
10
9
90
15
0,4

К134
74L
1
33
33
50
4

К131
74H
22
6
132
25
0,28

К555
74LS
2
9,5
19
15
2

К531
74S
19
3
57
15
0,28

К1533
74ALS
1,2
4
4,8
15
2

К1531
74F
4
3
12
15
0,28

При совместном использовании микросхем ТТЛ высокоскоростных, стандартных и микромощных следует учитывать, что микросхемы серии К531 дают увеличенный уровень помех по шинам питания из-за больших по силе и коротких по времени импульсов сквозного тока короткого замыкания выходных транзисторов логических элементов. При совместном применении микросхем серий К155 и К555 помехи невелики.

Взаимная нагрузочная способность логических элементов ТТЛ разных серий

Нагружаемыйвыход
Число входов-нагрузок из серий

К555 (74LS)
К155 (74)
К531 (74S)

К155, КM155, (74)
40
10
8

К155, КM155, (74), буферная
60
30
24

К555 (74LS)
20
5
4

К555 (74LS), буферная
60
15
12

К531 (74S)
50
12
10

К531 (74S), буферная
150
37
30

Выходы однокристальных, т. е. расположенных в одном корпусе, логических элементов ТТЛ, можно соединять вместе. При этом надо учитывать, что импульсная помеха от сквозного тока по проводу питания пропорционально возрастет. Реально на печатной плате остаются неиспользованные входы и даже микросхемы (часто их специально «закладывают про запас») Такие входы логического элемента можно соединять вместе, при этом ток Io_вх. не увеличивается. Как правило, микросхемы ТТЛ с логическими функциями И, ИЛИ потребляют от источников питании меньшие токи, если на всех входах присутствуют напряжения низкого уровня. Из-за этого входы таких неиспользуемых элементов ТТЛ следует заземлять.

Статические параметры микросхем ТТЛ

Параметр
Условия измерения
К155
К555
К531
К1531

Мин.
Тип.
Макс.
Мин.
Тип.
Макс.
Мин.
Тип.
Макс.
Мин.
Макс.

U1_вх, Всхема
U1_вх или U_вх Присутствуют на всех входах
2

2

2

2

U_вх, Всхема

0,8

0,8

0,8

U_вых, Всхема
U_и.п.= 4,5 В

0,4

0,35
0,5

0,5

0,5

I_вых= 16 мА
I_вых= 8 мА
I_вых= 20 мА

U1_вых, Всхема
U_и.п.= 4,5 В
2,4
3,5

2,7
3,4

2,7
3,4

2,7

I1_вых= -0,8 мА
I1_вых= -0,4 мА
I1_вых= -1 мА

I1_вых, мкА с ОКсхема
U1_и.п.= 4,5 В, U1_вых=5,5 В

250

100

250

I1_вых, мкА Состояние Zсхема
U1_и.п.= 5,5 В, U1_вых= 2,4 В на входе разрешения Е1 U_вх= 2 В

40

20

50

I_вых, мкА Состояние Zсхема
U1_и.п.= 5,5 В, U_вых= 0,4 В, U_вх= 2 В

-40

-20

-50

I1_вх, мкАсхема
U1_и.п.= 5,5 В, U1_вх= 2,7 В

40

20

50

20

I1_{вх, max}, мА
U1_и.п.= 5,5 В, U1_вх= 10 В

1

0,1

1

0,1

I_вх, мАсхема
U1_и.п.= 5,5 В, U_вх= 0,4 В

-1,6

-0,4

-2,0

-0,6

I_к.з., мА
U1_и.п.= 5,5 В, U_вых= 0 В
-18

-55

-100

-100
-60
-150

Детали и монтаж

Монтаж выполнен на макетной печатной панели. Микросхему CD4017 можно заменить на К561ИЕ8, К176ИЕ8 или любой другой аналог типа «…4017». Транзисторы С9014 — это обычные п-р-п кремниевые маломощные транзисторы, так сказать, общего применения. Можно заменить, например, на КТ3102 или другой аналог.

Светодиоды — любые индикаторные. Диоды 1N4148 можно заменить на КД522, КД521 или другие аналоги. Кнопка S1 — без фиксации в нажатом состоянии.

Питаться схема должна от стабилизированного источника питания, так как от стабильности его напряжения зависит стабильность настройки приемника. Напряжение питания может быть от 5 до 15V, при этом нужно учесть, что от напряжения питания зависит максимальное напряжение настройки.

В настоящее время в интернете море схем с бегущими огнями. В нашей статье рассмотрим самую простую схему, собранную на двух популярных микросхемах: таймере 555 и счетчике CD4017.

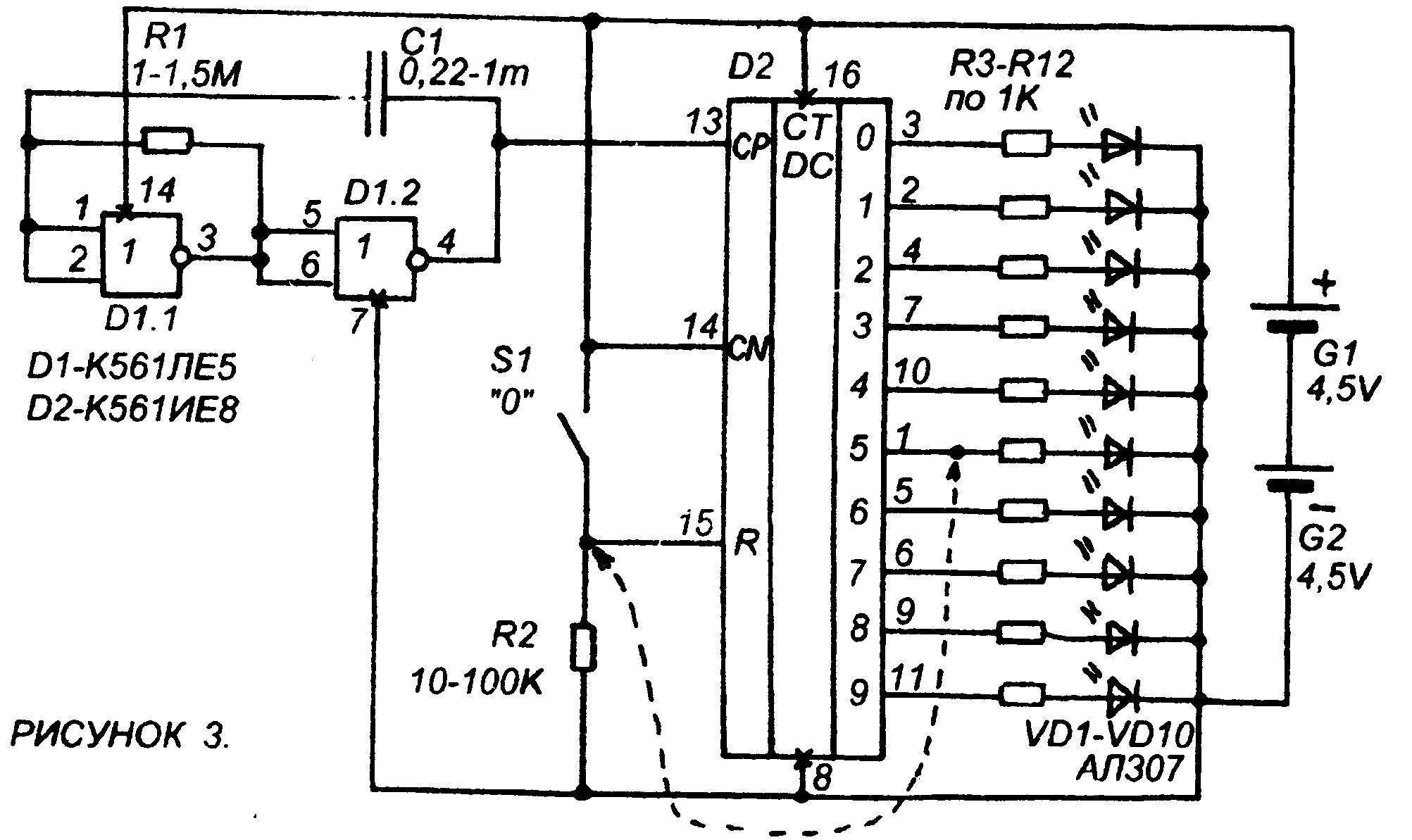

Будем собирать вот по этой схеме (для увеличения кликните по ней):

Схема не очень сложная, как кажется на первый взгляд. Итак, чтобы ее собрать, нам потребуются:

1) три резистора номиналом: 22 КилоОма, 500 КилоОм и 330 Ом

2) микросхема NE555

3) микросхема CD4017

4) конденсатор на 1 микрофарад

5) 10 советских или китайских светодиодов на 3 Вольта

Распиновка 555

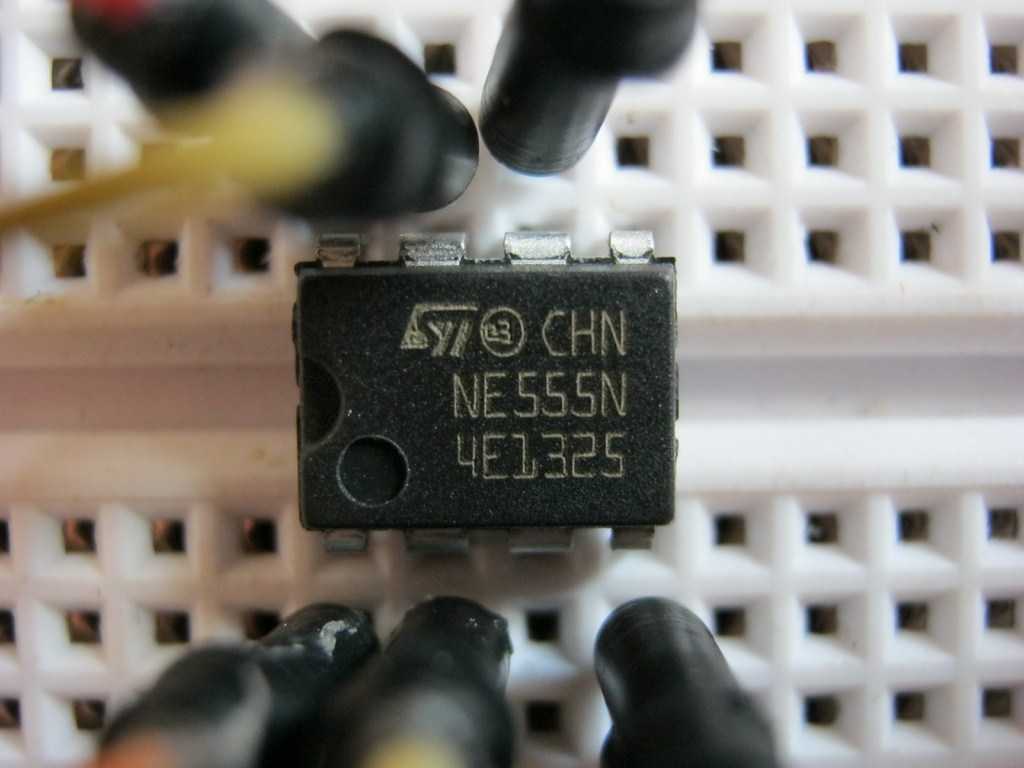

В настоящее время большинство микросхем производят в так называемом DIP корпусе . DIP – от англ. – Dual In-line Package, что в дословном переводе означает как “двухрядная сборка”. Выводы микросхем в корпусе DIP находятся в противоположных сторонах друг от друга. Расстояние между выводами в основном 2,54 мм, но есть также и исключения. В зависимости от того, сколько выводов имеет микросхема, так и называется корпус на эту микросхему. Например микросхема 555 имеет 8 выводов, следовательно, ее корпус называется DIP-8.

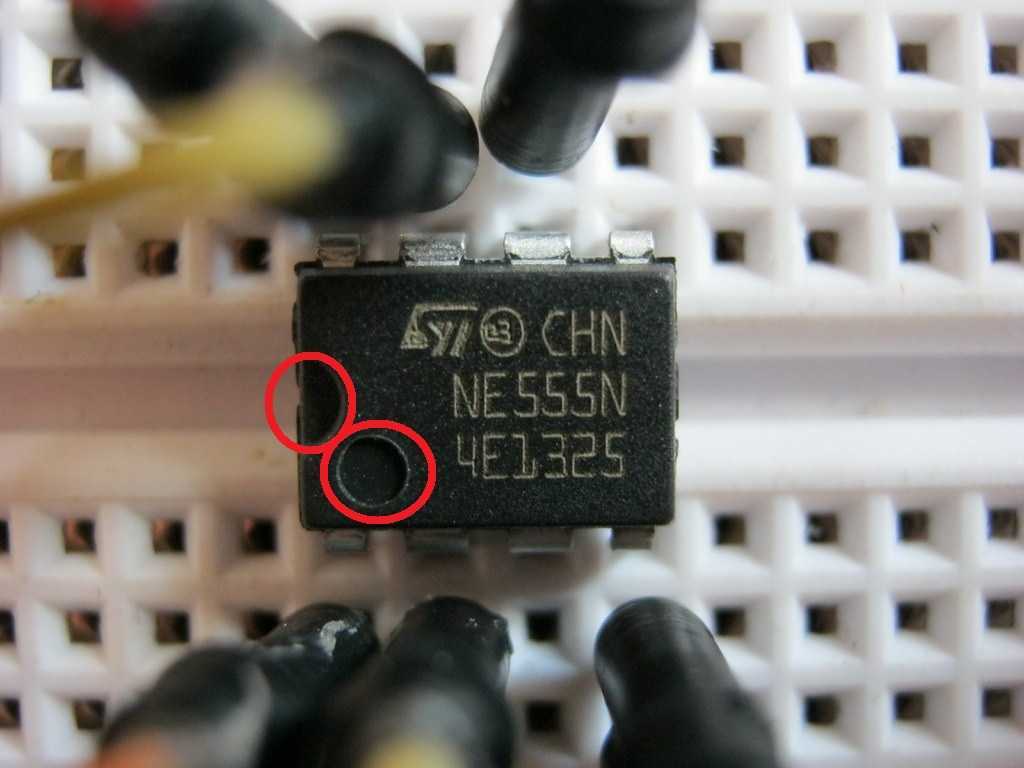

В красных кружочках я пометил так называемые “ключи”. Это специальные метки, с помощью которых можно узнать начало маркировки выводов микросхемы

Первый вывод как раз находится рядом с ключом. Счет идет против часовой стрелки

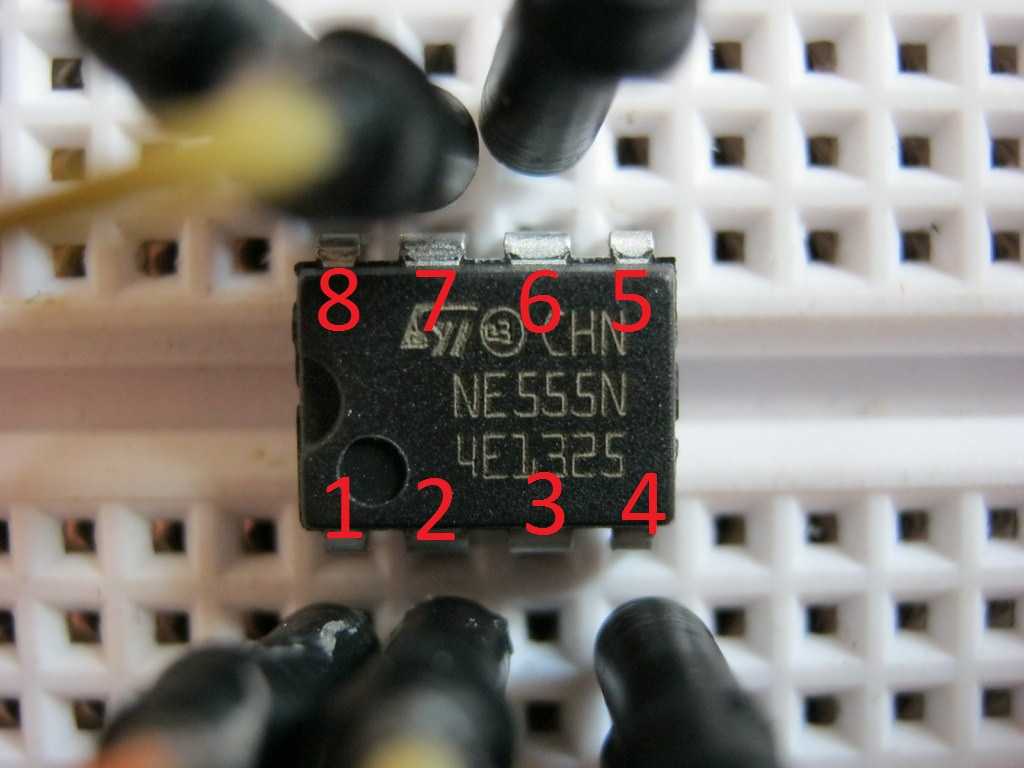

Значит, на микросхеме NE555N выводы нумеруются таким образом:

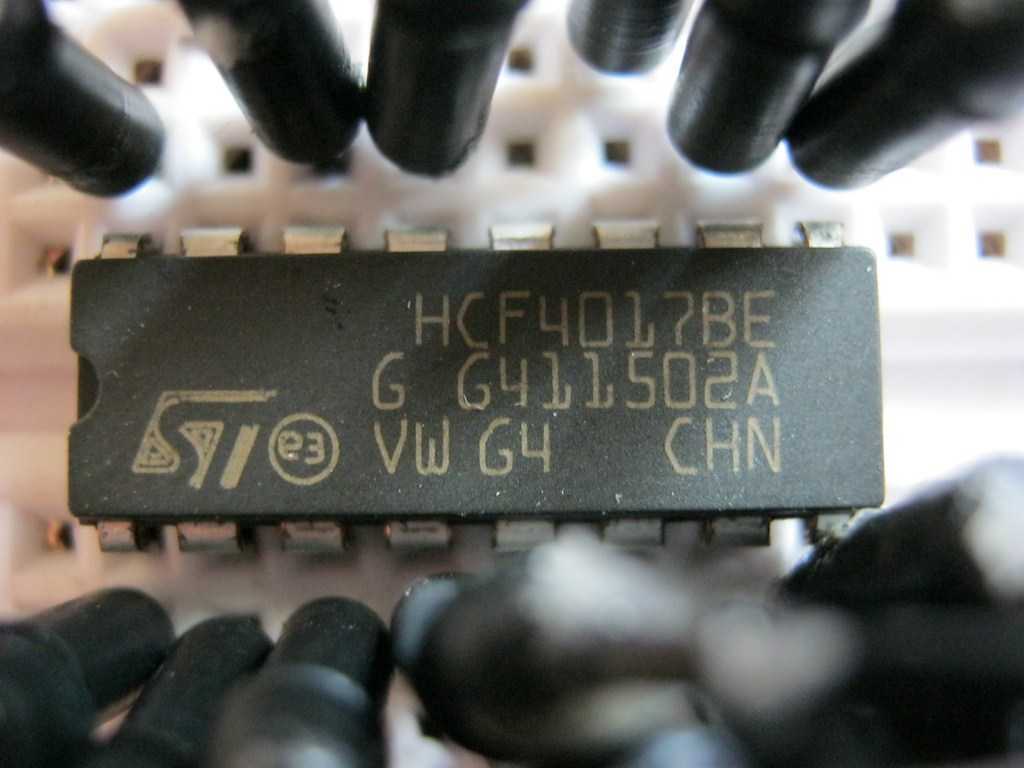

Все то же самое касается и микросхемы CD4017, которая изготовлена в корпусе DIP-16.

Нумерация выводов идет с левого нижнего угла.

Сборка устройства

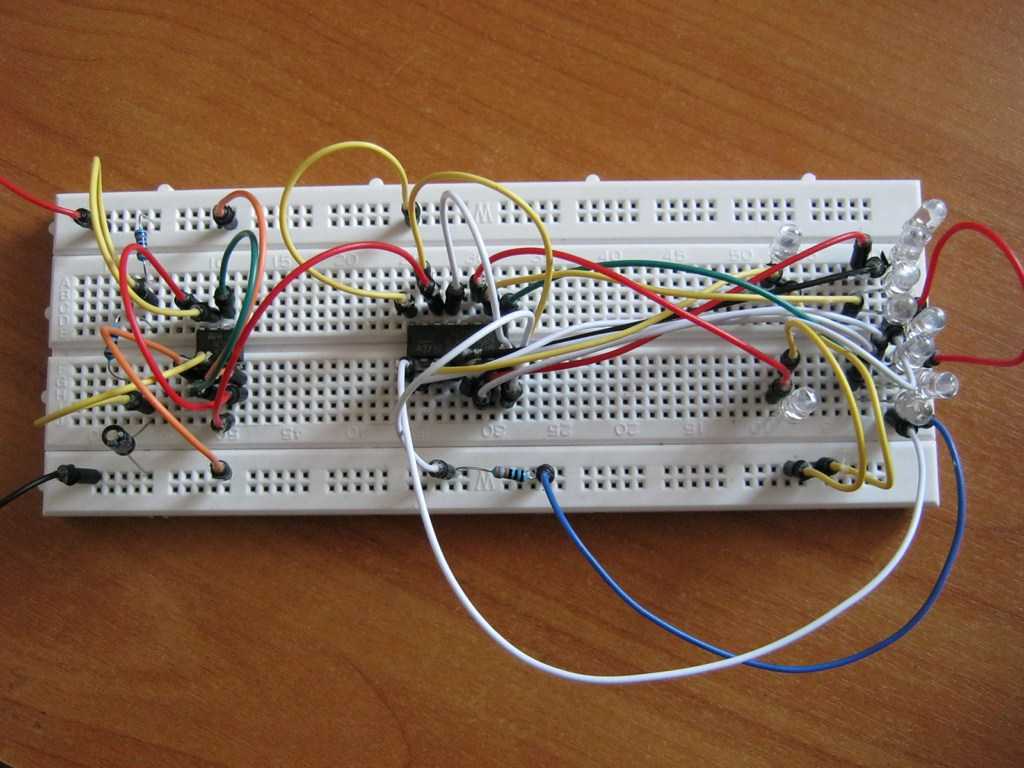

Собираем наши бегущие огни. На макетной плате они выглядят примерно вот так:

А вот работа схемы в действии:

Работает вся схема таким образом: на таймере 555 собран генератор прямоугольных импульсов. Частота следования импульсов зависит от резистора R2 и конденсатора С1. Далее эти прямоугольные импульсы считает микросхема счетчика CD4017 и в зависимости от количества прямоугольных импульсов, выдает сигналы на свои выводы. Когда в микросхеме счетчик переполняется, все начинается сначала. Светодиоды моргают по кругу, пока на схеме есть напряжение.

Имейте ввиду, что аналогов микросхем 555 и CD4017 туева куча. Есть даже советские аналоги. Для таймера 555 это КР1006ВИ1, а для микросхемы счетчика К561ИЕ8.

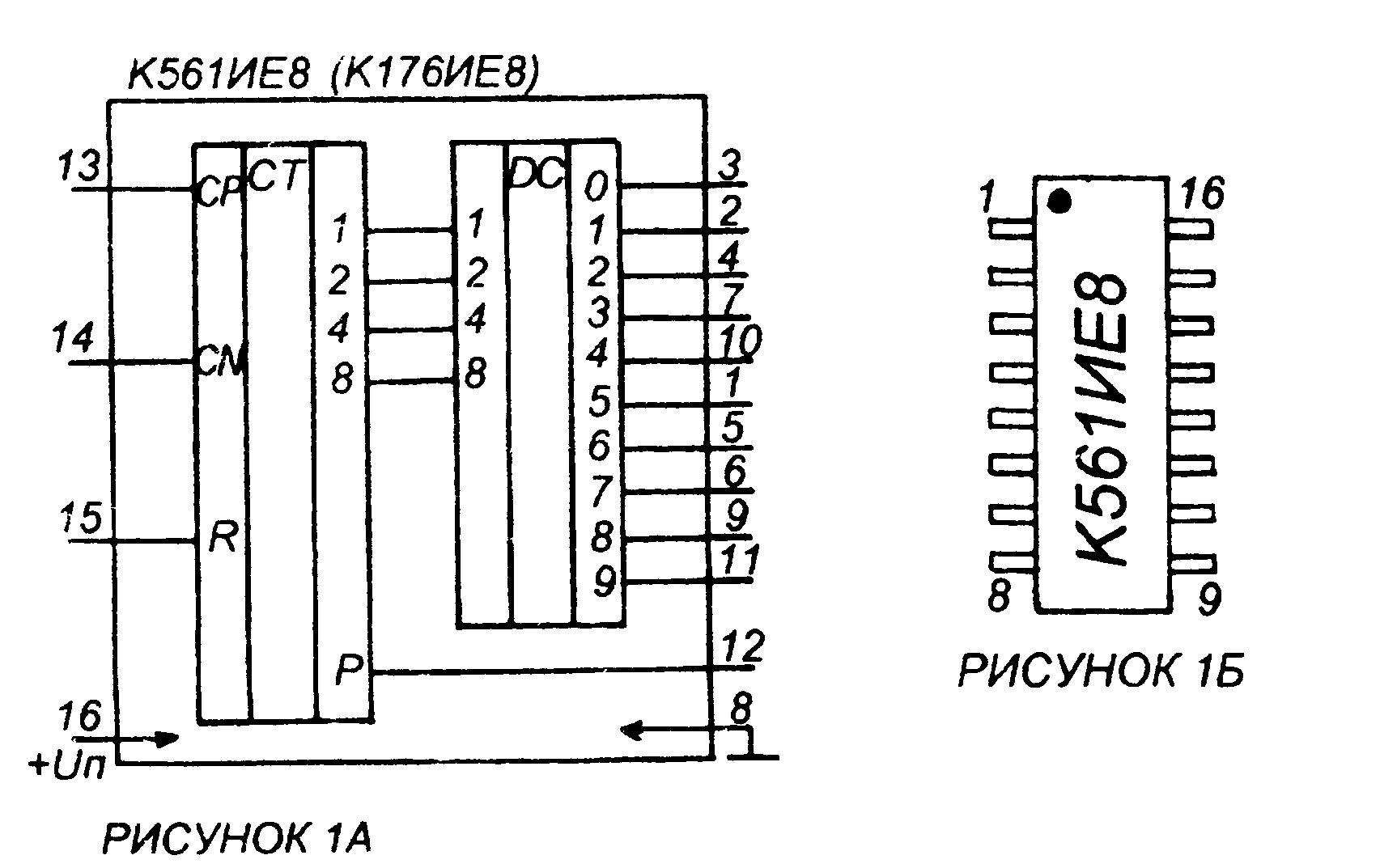

Довольно популярная микросхема К561ИЕ8 (зарубежный аналог CD4017) является десятичным счетчиком с дешифратором. В своей структуре микросхема имеет счетчик Джонсона (пятикаскадный) и дешифратор, позволяющий переводить код в двоичной системе в электрический сигнал появляющийся на одном из десяти выходов счетчика.

Счетчик К561ИЕ8 выпускается в 16 контактном корпусе DIP.

Шаг 1. Подключите микросхему К561ИЕ8 к источнику питания

Прежде чем начать проверку микросхемы К561ИЕ8, необходимо правильно подключить ее к источнику питания. Для этого выполните следующие действия:

1. Убедитесь, что источник питания выключен и микросхема отключена от любых других устройств.
2. Соедините пины питания микросхемы с соответствующими контактами источника питания. Положительный вывод микросхемы (Vcc) подключите к положительному выводу источника, а отрицательный вывод микросхемы (GND) – к отрицательному выводу источника.
3. Проверьте правильность подключения, убедившись, что контакты микросхемы надежно закреплены с контактами источника питания. Убедитесь, что нет замыкания или обрыва проводов.
4. Включите источник питания и убедитесь, что показатели на его дисплее (если есть) соответствуют ожидаемым значениям.

После выполнения всех этих шагов, микросхема К561ИЕ8 будет готова к проверке.

Детали и монтаж

Монтаж выполнен на макетной печатной панели. Микросхему CD4017 можно заменить на К561ИЕ8, К176ИЕ8 или любой другой аналог типа «…4017». Транзисторы С9014 — это обычные п-р-п кремниевые маломощные транзисторы, так сказать, общего применения. Можно заменить, например, на КТ3102 или другой аналог.

Светодиоды — любые индикаторные. Диоды 1N4148 можно заменить на КД522, КД521 или другие аналоги. Кнопка S1 — без фиксации в нажатом состоянии.

Питаться схема должна от стабилизированного источника питания, так как от стабильности его напряжения зависит стабильность настройки приемника. Напряжение питания может быть от 5 до 15V, при этом нужно учесть, что от напряжения питания зависит максимальное напряжение настройки.

В настоящее время в интернете море схем с бегущими огнями. В нашей статье рассмотрим самую простую схему, собранную на двух популярных микросхемах: таймере 555 и счетчике CD4017.

Будем собирать вот по этой схеме (для увеличения кликните по ней):

Схема не очень сложная, как кажется на первый взгляд. Итак, чтобы ее собрать, нам потребуются:

1) три резистора номиналом: 22 КилоОма, 500 КилоОм и 330 Ом

2) микросхема NE555

3) микросхема CD4017

4) конденсатор на 1 микрофарад

5) 10 советских или китайских светодиодов на 3 Вольта

Распиновка 555

В настоящее время большинство микросхем производят в так называемом DIP корпусе . DIP – от англ. – Dual In-line Package, что в дословном переводе означает как “двухрядная сборка”. Выводы микросхем в корпусе DIP находятся в противоположных сторонах друг от друга. Расстояние между выводами в основном 2,54 мм, но есть также и исключения. В зависимости от того, сколько выводов имеет микросхема, так и называется корпус на эту микросхему. Например микросхема 555 имеет 8 выводов, следовательно, ее корпус называется DIP-8.

В красных кружочках я пометил так называемые “ключи”. Это специальные метки, с помощью которых можно узнать начало маркировки выводов микросхемы

Первый вывод как раз находится рядом с ключом. Счет идет против часовой стрелки

Значит, на микросхеме NE555N выводы нумеруются таким образом:

Все то же самое касается и микросхемы CD4017, которая изготовлена в корпусе DIP-16.

Нумерация выводов идет с левого нижнего угла.

Сборка устройства

Собираем наши бегущие огни. На макетной плате они выглядят примерно вот так:

А вот работа схемы в действии:

Работает вся схема таким образом: на таймере 555 собран генератор прямоугольных импульсов. Частота следования импульсов зависит от резистора R2 и конденсатора С1. Далее эти прямоугольные импульсы считает микросхема счетчика CD4017 и в зависимости от количества прямоугольных импульсов, выдает сигналы на свои выводы. Когда в микросхеме счетчик переполняется, все начинается сначала. Светодиоды моргают по кругу, пока на схеме есть напряжение.

Имейте ввиду, что аналогов микросхем 555 и CD4017 туева куча. Есть даже советские аналоги. Для таймера 555 это КР1006ВИ1, а для микросхемы счетчика К561ИЕ8.

Довольно популярная микросхема К561ИЕ8 (зарубежный аналог CD4017) является десятичным счетчиком с дешифратором. В своей структуре микросхема имеет счетчик Джонсона (пятикаскадный) и дешифратор, позволяющий переводить код в двоичной системе в электрический сигнал появляющийся на одном из десяти выходов счетчика.

Счетчик К561ИЕ8 выпускается в 16 контактном корпусе DIP.

Примеры применения схем для микросхемы К561ИE8

1. Генератор сигналов

Микросхема К561ИE8 может использоваться для создания генератора сигналов различных частот. С помощью соответствующих подключений и конденсаторов, схема может генерировать сигналы от нескольких герц до нескольких мегагерц.

Преобразователь логических уровней

Благодаря своей универсальности, микросхема К561ИE8 может использоваться в преобразователях логических уровней. С ее помощью можно преобразовывать логические уровни, например, с логики TTL на логику CMOS или наоборот.

Устройство автоматического включения

Схема подключения К561ИE8 может быть использована для создания устройства автоматического включения. Например, с помощью датчика движения и таймера можно настроить схему так, чтобы она автоматически включала свет в помещении при обнаружении движения.

Генератор случайных чисел

Микросхема К561ИE8 может быть использована для создания генератора случайных чисел. Путем подключения ее выводов в качестве источника случайных импульсов и использования фильтрации и конвертирования сигнала, можно получить случайную последовательность чисел.

Мультивибратор

К561ИE8 может использоваться для создания мультивибратора, который генерирует сигналы с заданной периодичностью или частотой. Такой мультивибратор может быть использован в различных электронных устройствах, например, для синхронизации сигналов.

Это лишь некоторые примеры применения схем для микросхемы К561ИE8. Благодаря своей универсальности и возможности программирования, эта микросхема может быть использована в широком спектре электронных устройств.

Применение шаговых двигателей. Простые схемы

Шаговые двигателя в настоящее время широко применяются в качестве приводов в принтерах, сканерах, DVD-проигрывателях и многих других . В случае выхода из строя такого прибора, из него можно извлечь некоторые полезные узлы и, если они работоспособны, использовать по другому подходящему назначению. Статья предназначена для любителей делать что-нибудь своими руками и не претендует на оригинальность, но содержит некоторые сведения, которые могут быть полезны.

Во-первых, все эти приборы имеют в своём составе блок питания, как правило — импульсный, на несколько напряжений. В основном это выходы с постоянными напряжениями +5, +12 и +24 … 36 вольт с токами до 2 … 3 ампер. Такие блоки питания можно использовать, например, для зарядных устройств, питания светодиодных лент или электроинструмента небольшой мощности. Но в данной статье будут даны примеры использования шаговых двигателей из подобных аппаратов.

Для питания и управления шаговым двигателем, конечно, требуется специальная схема-драйвер, это обеспечит его полную функциональность. Но если вам нужен «просто двигатель» без управления частотой вращения и шагом поворота вала, то вполне можно обойтись простейшей схемой питания с применением конденсатора:

— эта схема предполагает использование двигателей с двумя обмотками и отводами от их середины (всего 6 проводов). Обмотка 1 имеет выводы красного и белого цвета, обмотка 2 — синего и жёлтого. Средние выводы (коричневого цвета) здесь не используются. В зависимости от напряжения питания и мощности двигателя может потребоваться подбор элементов С* и R*.

При использовании такой схемы нельзя будет менять частоту (скорость) вращения, но можно менять его направление — при помощи переключателя S1. Вместо трансформатора и выпрямительного моста в схеме можно использовать как раз «родной» блок питания, который стоял в аппаратуре, где использовался этот двигатель.

Другой вариант использования шагового двигателя — в качестве генератора. При вращении вала такого двигателя на его обмотках наводится напряжение, которое можно использовать, например, для питания низковольтной лампы или светодиодов. В интернете можно найти множество схем-вариантов автономных фонариков с использованием шагового двигателя в качестве генератора энергии. Ниже приводятся их простейшие примеры :

При использовании ламп вместо светодиодов (маломощных на 3 . 12 вольт) их можно подключать к обмоткам напрямую, без использования выпрямителей.

Для увеличения мощности такого фонарика можно использовать все имеющиеся в нём обмотки, используя суммирование их мощностей на выходе (параллельное включение):

Конденсатор на выходе служит для сглаживания колебаний напряжения при неравномерной скорости вращения вала двигателя. Также на выходе можно включить аккумулятор (например от сотового телефона), который будет подзаряжаться при вращении вала двигателя . А вращать вал можно любым удобным и подходящим способом — с помощью надетого на него шкива с ручкой, привода от ветряной или гидро-«вертушки» и т. д…

В статье приведён минимум необходимой информации и простейшие примеры. Более сложные схемы включения с реализацией всех возможностей шаговых двигателей ( с возможностью полноценного управления) можно найти на специализированных сайтах в интернете или справочной литературе.

Благодарю за уделённое время.

Прошу поставить «палец-вверх», если статья была полезна

Детали и монтаж

Монтаж выполнен на макетной печатной панели. Микросхему CD4017 можно заменить на К561ИЕ8, К176ИЕ8 или любой другой аналог типа «…4017». Транзисторы С9014 — это обычные п-р-п кремниевые маломощные транзисторы, так сказать, общего применения. Можно заменить, например, на КТ3102 или другой аналог.

Светодиоды — любые индикаторные. Диоды 1N4148 можно заменить на КД522, КД521 или другие аналоги. Кнопка S1 — без фиксации в нажатом состоянии.

Питаться схема должна от стабилизированного источника питания, так как от стабильности его напряжения зависит стабильность настройки приемника. Напряжение питания может быть от 5 до 15V, при этом нужно учесть, что от напряжения питания зависит максимальное напряжение настройки.

Довольно популярная микросхема К561ИЕ8
(зарубежный аналог CD4017) является десятичным счетчиком с дешифратором. В своей структуре микросхема имеет счетчик Джонсона (пятикаскадный) и дешифратор, позволяющий переводить код в двоичной системе в электрический сигнал появляющийся на одном из десяти выходов счетчика.

Счетчик К561ИЕ8 выпускается в 16 контактном корпусе DIP.

Алгоритм проверки микросхемы К561ИЕ8

Шаг 1: Подготовьте необходимые инструменты и оборудование для работы с микросхемой К561ИЕ8. Это могут быть пинцет, мультиметр, платиновый нож и другие инструменты.

Шаг 2: Убедитесь, что микросхема отключена от любых источников питания. Для этого прежде всего выключите все соединенные с ней устройства и убедитесь в отключении питания.

Шаг 3: Возьмите мультиметр и установите его в режим проверки цепи. Соедините зонды мультиметра с разными выводами микросхемы поочередно и проверьте наличие проводимости между выводами.

Шаг 4: Произведите визуальный осмотр микросхемы, обратив внимание на возможные повреждения, трещины или признаки коррозии. Шаг 5: С помощью пинцета проверьте каждый вывод микросхемы на наличие соединений или дефектов

Будьте особенно внимательны и осторожны при данной операции

Шаг 5: С помощью пинцета проверьте каждый вывод микросхемы на наличие соединений или дефектов. Будьте особенно внимательны и осторожны при данной операции.

Шаг 6: Если вы обнаружили неисправность, замените микросхему на новую.

Шаг 7: После проведения всех проверок и ремонтных работ, подключите микросхему обратно к источникам питания и проверьте ее работоспособность.

При выполнении данных шагов будьте очень осторожны и аккуратны, чтобы избежать дополнительных повреждений или поломок микросхемы К561ИЕ8.

Микросхема К561ИЕ8. Описание

Рейтинг:  5 / 5

Подробности

Категория: Микросхемы

Опубликовано: 11.02.2018 12:27

Просмотров: 6161

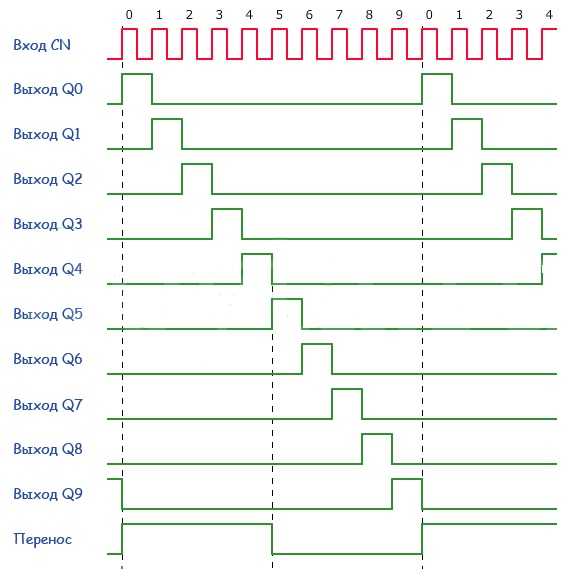

Довольно популярная микросхема К561ИЕ8 (зарубежный аналог CD4017) является десятичным счетчиком с дешифратором. В своей структуре микросхема имеет счетчик Джонсона (пятикаскадный) и дешифратор, позволяющий переводить код в двоичной системе в электрический сигнал появляющийся на одном из десяти выходов счетчика. Счетчик К561ИЕ8 выпускается в 16 контактном корпусе DIP. Технические параметры счетчика К561ИЕ8: — Напряжение питания: 3…15 вольт — Выходной ток (0): 0,6 мА — Выходной ток (1): 0,25 мА — Выходное напряжение (0): 0,01 вольт — Выходное напряжение (1): напряжение питания — Ток потребления: 20 мкА — Рабочая температура: -45…+85 °C

Назначения выводов К561ИЕ8 : — Вывод 15 (Сброс) — счетчик сбрасывается в нулевое состояние при поступлении на данный вывод сигнала лог.1. Предположим, вы хотите, чтобы счетчик считал только до третьего разряда (вывод 4), для этого вы должны соединить вывод 4 с выводом 15 (Сброс). Таким образом, при достижении счета до третьего разряда, счетчик К561ИЕ8 автоматически начнет отсчет с начала. — Вывод 14 (Счет) – вывод предназначен для подачи счетного тактового сигнала. Переключение выходов происходит по положительному фронту сигнала на выводе 14. Максимальная частота составляет 2 МГц. — Вывод 13 (Стоп) – данный вывод, в соответствии от уровня сигнала на нем, позволяет останавливать или запускать работу счетчика. Если необходимо остановить работу счетчика, то для этого необходимо на данный вывод подать лог.1. При этом даже если на вывод 14 (Счет) по-прежнему будет поступать тактовый сигнал, то на выходе счетчика переключений не будет. Для разрешения счета вывод 13 необходимо соединить с минусовым проводом питания. — Вывод 12 (Перенос) – данный вывод (вывод переноса) используются при создании многокаскадного счетчика из нескольких К561ИЕ8. При этом вывод 12 первого счетчика соединяют с тактовым входом 14 второго счетчика. Положительный фронт на выходе переноса (12) появляется через каждые 10 тактовых периодов на входе (14). — Выводы 1-7 и 9-11 (Q0…Q9) — выходы счетчика. В исходном состоянии на всех выходах находится лог.0, кроме выхода Q0 (на нем лог.1). На каждом выходе счетчика высокий уровень появляется только на период тактового сигнала с соответствующим номером. — Вывод 16 (Питание) – соединяется с плюсом источника питания. — Вывод 8 (Земля) – данный вывод соединяется с минусом источника питания. Временная диаграмма работы счетчика К561ИЕ8

Оставлять комментарии могут только зарегистрированные пользователи

Простой драйвер шагового двигателя

Модуль простейшего драйвера шагового двигателя позволяет работать с двигателями с 5, 6 или 8 выводами. Встроенный потенциометр позволяет плавно регулировать скорость вращения в широком диапазоне. Используя внешние контакты, например, кнопки, вы можете управлять направлением вращения (слева направо), а также останавливать двигатель (запуск / останов).

Электрическая схема контроллера шагового двигателя показана на рисунке.

Устройство тактируется при помощи генератора прямоугольных импульсов, собранного на элементе — IC2B. Частота работы этого генератора и, следовательно, частота вращения двигателя определяются величиной сопротивления R2 + PR1 и емкостью конденсатора С1.

Частоту можно регулировать в широком диапазоне с помощью регулировочного потенциометра PR1. Переключатель S1 используется для изменения направления вращения и, таким образом, изменяется направление вращения двигателя. Двигатель можно остановить с помощью переключателя S2. Обмотки четырехфазного шагового двигателя питаются от четырех транзисторов MOSFET T1. T4.

Схема драйвера шагового двигателя собрана на печатной плате, вид сборки которой показана на рисунке.

Схема, собранная из проверенных элементов, не требует настройки и работает сразу после подключения блока питания и двигателя. Также следует упомянуть, как подключить двигатель к схеме. Разъем CON2 выбран таким образом, чтобы его можно было подключить к большинству разъемов, которые имеются на выводах шаговых двигателей, используемых в компьютерной технике.

Некоторые производители используют свое собственное расположение выводов, и в этом случае двигатель может просто вибрировать, а не вращаться. Порядок подключения проводов двигателя к CON2 должен быть определен экспериментально, надо прозвонить обмотки. Ну более написать не чего все видно из схемы, всем спасибо за уделенное время.

Шаг 2. Осуществите проверку каждого вывода микросхемы

После подключения микросхемы К561ИЕ8 к тестеру необходимо проверить каждый вывод на правильное функционирование.

Для начала проверьте ножки питания микросхемы:

Вывод	Название	Ожидаемое значение	Результат
1	VDD	5 В	Проверьте напряжение питания и убедитесь, что оно равно ожидаемому значению.
8	VSS	0 В	Проверьте напряжение земли и убедитесь, что оно равно ожидаемому значению.

Затем проверьте каждый вывод поочередно. Подключите одну ножку микросхемы к контакту на тестере и проверьте результат. Для каждого вывода используйте следующую таблицу:

Вывод	Ожидаемое значение	Результат	Комментарий
2	Логическая «1»	Проверьте состояние вывода и убедитесь, что оно равно ожидаемому значению.
3	Логическая «0»	Проверьте состояние вывода и убедитесь, что оно равно ожидаемому значению.
4	Логическая «1»	Проверьте состояние вывода и убедитесь, что оно равно ожидаемому значению.
5	Логическая «0»	Проверьте состояние вывода и убедитесь, что оно равно ожидаемому значению.
6	Логическая «1»	Проверьте состояние вывода и убедитесь, что оно равно ожидаемому значению.
7	Логическая «0»	Проверьте состояние вывода и убедитесь, что оно равно ожидаемому значению.

Повторите этот процесс для каждого вывода микросхемы К561ИЕ8, чтобы убедиться в ее правильном функционировании.

Назначения выводов К561ИЕ8:

• Вывод 15 (Сброс) — счетчик сбрасывается в нулевое состояние при поступлении на данный вывод сигнала лог.1. Предположим, вы хотите, чтобы счетчик считал только до третьего разряда (вывод 4), для этого вы должны соединить вывод 4 с выводом 15 (Сброс). Таким образом, при достижении счета до третьего разряда, счетчик К561ИЕ8 автоматически начнет отсчет с начала.
• Вывод 14 (Счет) – вывод предназначен для подачи счетного тактового сигнала. Переключение выходов происходит по положительному фронту сигнала на выводе 14. Максимальная частота составляет 2 МГц.
• Вывод 13 (Стоп) – данный вывод, в соответствии от уровня сигнала на нем, позволяет останавливать или запускать работу счетчика. Если необходимо остановить работу счетчика, то для этого необходимо на данный вывод подать лог.1. При этом даже если на вывод 14 (Счет) по-прежнему будет поступать тактовый сигнал, то на выходе счетчика переключений не будет. Для разрешения счета вывод 13 необходимо соединить с минусовым проводом питания.
• Вывод 12 (Перенос) – данный вывод (вывод переноса) используются при создании многокаскадного счетчика из нескольких К561ИЕ8. При этом вывод 12 первого счетчика соединяют с тактовым входом 14 второго счетчика. Положительный фронт на выходе переноса (12) появляется через каждые 10 тактовых периодов на входе (14).
• Выводы 1-7 и 9-11 (Q0…Q9) — выходы счетчика. В исходном состоянии на всех выходах находится лог.0, кроме выхода Q0 (на нем лог.1). На каждом выходе счетчика высокий уровень появляется только на период тактового сигнала с соответствующим номером.
• Вывод 16 (Питание) – соединяется с плюсом источника питания.
• Вывод 8 (Земля) – данный вывод соединяется с минусом источника питания.
