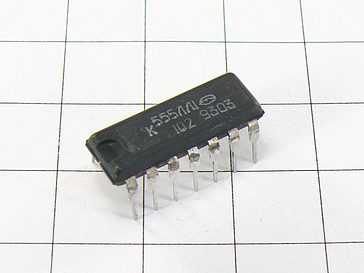

К555ЛЛ1

Содержание золота, серебра, платины и палладия в Калькуляторе

Наименование изделия	Золото (Au), г	Серебро (Ag), г	Платина (Pt), г	Палладий (Pd), г
15ВМ-16	3,54
15ВМ-16-004	0,281
1МД-70	0,811	1,761
2328	2,609	16,754
24-71		0,211
4,71-Б		0,211
4-71Б	0,127	0,12344		0,00837
555Д		0,211
6СМ	0,856
CITIZEN		0,08
SDC-344		0,08
Б3-02		0,36
Б3-03	0,06	0,05
Б3-04	0,68	0,127
Б3-05	0,93	0,14		0,04
Б3-05М	0,157	1,3554		0,000496
Б3-08	0,06	0,05
Б3-09м	0,441	0,211
Б3-14М	0,13	0,2
Б3-18	0,13	0,206
Б3-18А	0,1307	0,208
Б3-18к		0,211
Б3-18М	0,13	0,22
Б3-19м	0,321	0,361
Б3-21	0,0492	0,485	0,000538
Б3-23	0,853	0,034
Б3-24	0,131
Б3-26	0,121	0,481		0,331
Б3-26А	0,121	0,481		0,331
Б3-32	1,02	1,306
Б3-33		0,2
Б3-34	0,264	0,142
Б3-35	0,026319	0,010188
Б3-36	0,0263	0,01
Б3-37	0,0444	0,000111
Б3-38	0,005	1,5
БЗ-02 ДО 77Г	0,1281	0,12043	0,00837
БЗ-02 С 77Г	0,12546	0,13354	0,00172	0,02406
БЗ-05	0,93438	0,14075		0,04312
БЗ-05М	0,157	0,35545		0,0005
БЗ-09		0,1218
БЗ-14М		0,1218
БЗ-18	0,13	0,206
БЗ-18А	0,13	0,207
БЗ-19М		0,3527
БЗ-21		0,2782
БЗ-23	0,04459	0,00012
БЗ-24	0,11092	0,08583
БЗ-24Г	0,04459	0,00012
БЗ-36	0,02632	0,01018
БЗ-37	0,04443	0,00016
БЗ-38	0,0059
Д3-28	2,147	14,58
импортный	0,009	0,12
ИСКРА-12	0,3944	0,8388		0,9236
Искра-122	0,867	0,8292
Искра-2210	0,64353	1,014538		0,03817
Искра-2240	0,6448	1,0145	0,038
Искра-555	2,62177			0,02154
КСВУ-1	0,153	2,507
М-124	0,0492	0,485	0,000538
МК-15	0,101	0,161
МК-22	0,0111	1,634
МК-33	0,0562	0,02744		0,00004
МК-4	0,067	0,396
МК-41	0,035537	0,17353
МК-42	0,014	1,371
МК-44	0,0259	1,613
МК-45	0,0065	0,1549
МК-46	0,309	0,253
МК-46-11	0,309	0,025
МК-51	0,0361
МК-52	0,087
МК-53		0,0074
МК-56	0,133	0,182
МК-59	0,0165578	2,1631
МК-60	0,025
МК-61	0,0492	0,485	0,000538
МК-62	0,018
МК-64	0,018	0,201
МК-71	0,075	0,008
МС-1103	0,374	0,398
МТ-70	33,2	26,671	16,741	8,591
НС-502		0,08
П3-04		0,051
с печатающим устройством	0,004	0,12
С-2		29,1497
С-3-09М	0,44012	0,21272
С-3-15 ДО 1.3.83 ГОДА	0,0818	0,41595		0,00008
С-3-15 С 1.3.83 ГОДА	0,21335	0,42434		0,0012
С-3-22 ДО 1.3.83 ГОДА	0,06949	1,87178
С-3-22 С 1.3.83 ГОДА	0,0154	1,22021
С3-07	0,066	0,0576
С3-15	0,213	0,414		0,0008
С3-22	0,06634	1,87177
С3-27	0,016	0,076
С3-27А	0,017	0,026
С3-33	0,061	0,069
С5-07	0,371	3,091		0,032
С5-11	4,182	5,088

Самые просматриваемые

ПТК-11Д (Приставка)

М-47 (Анеморумбометр)

С1-118А (Осциллограф)

Panasonic (Аппарат факсимильный)

КСП-4 (Громкоговоритель)

Samsung, LG, Philips, NTT и др. (Монитор)

CD-ROM (Накопитель)

Р-311 (Радиоприемник)

ДП-5В (Дозиметр)

Романтик-201 (Магнитофон)

Р-35 (Ретранслятор)

Д303 (Выключатель)

С1-114 (Осциллограф)

МТ-70 (Калькулятор)

Вега 323 (Радиоприемник)

ГАЗ-53 (Автомобиль)

ПГ-5 (Холодильное оборудование)

Р-123М (Станция тропосферная)

Г4-102 (Генератор)

Г3-33 (Генератор)

Прецизионный триггер Шмитта

В таймерах типа NE555 и аналогичных имеется встроенный компаратор с двумя порогами – нижним и верхним. Кроме того, в нем присутствует специальный RS-триггер. Именно это позволяет реализовать конструкцию прецизионного триггера Шмитта. Напряжение, поступающее на вход, делится при помощи компаратора на три равные части. И как только достигает уровень значения порога, происходит переключение режима работы микросхемы. Гистерезис при этом увеличивается, его величина достигает значения 1/3 от напряжения питания. Используется прецизионный триггер в конструкциях систем с автоматическим регулированием.

Режимы работы NE555

Таймер 555 серии работает в одном из трёх режимов, рассмотрим их более детально на примере микросхемы NE555.

Одновибратор

t=1,1*R*C.

По истечении заданного времени (t) на выходе формируется сигнал низкого уровня (исходное состояние). По умолчанию вывод 4 объединен с выводом 8, то есть имеет высокий потенциал.

Во время разработки схем нужно учесть 2 нюанса:

1. Напряжение источника питания не влияет на длительность импульсов. Чем больше напряжение питания, тем выше скорость заряда времязадающего конденсатора и тем больше амплитуда выходного сигнала.
2. Дополнительный импульс, который можно подать на вход после основного, не повлияет на работу таймера, пока не истечет время t.

На работу генератора одиночных импульсов можно влиять извне двумя способами:

• подать на Reset сигнал низкого уровня, который переведёт таймер в исходное состояние;
• пока на вход 2 поступает сигнал низкого уровня, на выходе будет оставаться высокий потенциал.

Таким образом, с помощью одиночных сигналов на входе и параметров времязадающей цепочки можно получать на выходе импульсы прямоугольной формы с чётко заданной длительностью.

Мультивибратор

В формировании повторяющихся импульсов участвуют резисторы R₁, R₂ и конденсатор С₁. Время импульса (t₁), время паузы(t₂), период (T) и частоту (f) рассчитывают по нижеприведенным формулам:

₁

Схема работает следующим образом. В момент подачи питания конденсатор С₁ разряжен, что переводит выход таймера в состояние высокого уровня. Затем С₁ начинает заряжаться, набирая ёмкость до верхнего порогового значения 2/3 U_ПИТ. Достигнув порога ИМС переключается, и на выходе появляется низкий уровень сигнала. Начинается процесс разряда конденсатора (t₁), который продолжается до нижнего порогового значения 1/3 U_ПИТ. По его достижении происходит обратное переключение, и на выходе таймера устанавливается высокий уровень сигнала. В результате схема переходит в автоколебательный режим.

Прецизионный триггер Шмитта с RS-триггером

Внутри таймера NE555 встроен двухпопроговый компаратор и RS-триггер, что позволяет реализовывать прецизионный триггер Шмитта с RS-триггером на аппаратном уровне. Входное напряжение делится компаратором на три части, при достижении каждой из которых происходит очередное переключение. При этом величина гистерезиса (обратного переключения) равна 1/3 U_ПИТ. Возможность применения NE555 в качестве прецизионного триггера востребована в построении систем автоматического регулирования.

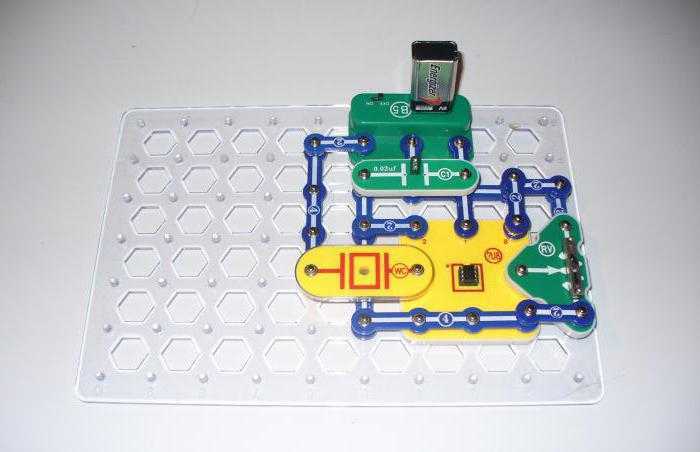

Схема мультивибратора

Изготовить металлоискатель на микросхеме 555 сможет любой начинающий радиолюбитель, но для этого нужно изучить особенности работы этого прибора. Мультивибратор – это специальный генератор, который вырабатывает с определенной периодичностью прямоугольные импульсы. Причем строго задается амплитуда, длительность и частота – зависят значения от того, какая задача стоит перед устройством.

Для формирования повторяющихся сигналов применяются резисторы и конденсаторы. Длительность сигнала t1, паузы t2, частоту f, и период T можно найти по следующим формулам:

• t1=ln2*(R1+R2)*C=0,693*(R1+R2)*C;
• t2=0,693*C*(R1+2*R2);
• T=0,693*C*(R1+2*R2);
• f=1/(0,693*C*(R1+2*R2)).

Исходя из этих выражений, можно увидеть, что пауза по длительности не должна быть больше времени сигнала

Другими словами, скважность не будет никогда больше 2. От этого напрямую зависит практическое применение микросхемы 555. Схемы различных устройств и конструкций строятся по даташитам — инструкциям

В них даны все возможные рекомендации для сборки приборов. Скважность можно найти по формуле S=T/t1. Чтобы увеличить этот показатель, необходимо добавить в схему полупроводниковый диод. Его катод соединяется с шестой ножкой, а анод с седьмой

Схемы различных устройств и конструкций строятся по даташитам — инструкциям. В них даны все возможные рекомендации для сборки приборов

Скважность можно найти по формуле S=T/t1. Чтобы увеличить этот показатель, необходимо добавить в схему полупроводниковый диод

Его катод соединяется с шестой ножкой, а анод с седьмой.

Если посмотреть в даташит, то в нем указывается обратная величина скважности – ее можно посчитать по формуле D=1/S. Измеряется она в процентах. Работу схемы мультивибратора можно описать следующим образом:

Работу схемы мультивибратора можно описать следующим образом:

1. При подаче питания конденсатор полностью разряжен.
2. Таймер переводится в высокоуровневое состояние.
3. Конденсатор накапливает заряд и на нем напряжение достигает максимума – 2/3 от питающего.
4. Происходит переключение микросхемы и на выходе появляется низкоуровневый сигнал.
5. Конденсатор разряжается в течение t1 до уровня 1/3 от питающего напряжения.
6. Микросхема 555 переключается снова и на выходе образуется опять высокоуровневый сигнал.

Такой режим работы называется автоколебательным. На выходе постоянно изменяется величина сигнала, микросхема-таймер 555 равные промежутки времени находится в различных режимах.

Основные параметры ИМС серии 555

Внутреннее устройство NE555 включает в себя пять функциональных узлов, которые можно видеть на логической диаграмме.

Рекомендуемое напряжение питания для ИМС типа NA, NE, SA лежит в интервале от 4,5 до 16 вольт, а для SE может достигать 18В. При этом ток потребления при минимальном Uпит равен 2–5 мА, при максимальном Uпит – 10–15 мА. Некоторые ИМС 555 КМОП-серии потребляют не более 1 мА. Наибольший выходной ток импортной микросхемы может достигать значения в 200 мА. Для КР1006ВИ1 он не выше 100 мА.

Качество сборки и производитель сильно влияют на условия эксплуатации таймера

Например, диапазон рабочих температур NE555 составляет от 0 до 70°C, а SE555 от -55 до +125°C, что важно знать при конструировании устройств для работы в открытой окружающей среде. Более детально ознакомиться с электрическими параметрами, узнать типовые значения напряжения и тока на входах CONT, RESET, THRES, и TRIG можно в datasheet на ИМС серии XX555

Метки

Справочник
(16)

Резонанс
(6)

TL494
(5)

Akula0083
(4)

Вечный фонарик
(4)

Радиан
(4)

Электротехническая сталь
(4)

двухчастотные генераторы
(3)

сталь
(3)

Бондаренко
(2)

Булева алгебра
(2)

Жесть
(2)

Закон
(2)

Закон Ома
(2)

Логика операций
(2)

Ом
(2)

Патент Николы Тесла
(2)

Радиант
(2)

Радиантная энегрия
(2)

Трансформатор без ОЭДС
(2)

Ферромагнетики
(2)

светодиоды
(2)

триггерные колебания
(2)

феррорезонанс
(2)

2200uf / 63v
(1)

COVID-19
(1)

ICO
(1)

IGBT
(1)

IR4426
(1)

IRF840
(1)

MC34063
(1)

Push-pull
(1)

Romancorp
(1)

Tesla
(1)

US 433702
(1)

US 512340
(1)

ir2153
(1)

lenta.ru
(1)

radiant energy
(1)

АПЧ
(1)

Безопасность
(1)

Биполярный транзистор
(1)

Бифилярная катушка
(1)

В. БЕЛЯКОВ
(1)

Двухтактный генератор
(1)

Демон Максвелла
(1)

Диамагнетики
(1)

Добротность
(1)

Дональд Смит
(1)

Замеры
(1)

Индуктор
(1)

КПД
(1)

КТ3102
(1)

КТ3107
(1)

Квантовая телепортация
(1)

Квантовая энергетика
(1)

Книга
(1)

Кризис
(1)

М. БАЛАШОВ
(1)

Магнетики
(1)

Максвелл
(1)

Марс
(1)

Нуль-Генератор
(1)

ОЭДС
(1)

Парамагнетики
(1)

Сергей Алексеев
(1)

Тесла
(1)

Транзистор
(1)

Трансформатор Анквича
(1)

Указ N208
(1)

Усилитель тока
(1)

Фазосдвигающая цепь
(1)

Ферриты
(1)

Электротехника
(1)

Юмор
(1)

блокинг генератор
(1)

г. Москва
(1)

детекторный приёмник
(1)

задачи
(1)

заземление
(1)

каскад с общим коллектором
(1)

контакты
(1)

криптовалюта
(1)

начало
(1)

радио
(1)

резонанс токов
(1)

самозапитка
(1)

смерть
(1)

трансмутация элементов
(1)

финансирование
(1)

цели
(1)

эмиттерный повторитель
(1)

№ 649621
(1)

3 наиболее популярные схемы на основе NE555

Одновибратор

₁₁₂₂

Активизация одновибратора происходит в момент кратковременного замыкания на землю входного контакта. При этом на выходе формируется высокий уровень длительностью:

t=1,1*R₁*C₁=1,1*200000*0,0000047=1,03 c.

Таким образом, данная схема формирует задержку выходного сигнала относительно входного на 1 секунду.

Мигание светодиодом на мультивибраторе

Отталкиваясь от рассмотренной выше схемы мультивибратора можно собрать простую светодиодную мигалку. Для этого к выходу таймера последовательно с резистором подключают светодиод. Номинал резистора находят по формуле:

R=(U_ВЫХ-U_LED)/I_LED,

U_ВЫХ – амплитудное значение напряжения на выводе 3 таймера.

Количество подключаемых светодиодов зависит от типа применяемой микросхемы NE555, её нагрузочной способности (КМОП или ТТЛ). Если необходимо мигать светодиодом мощностью более 0,5 Вт, то схему дополняют транзистором, нагрузкой которого станет светодиод.

Реле времени

Схема регулируемого таймера (электронное реле времени) показана на рисунке.

Схема работает следующим образом. В исходном состоянии на выводе 2 присутствует высокий уровень (от источника питания), а на выводе 3 низкий уровень. Транзисторы VT1, VT2 закрыты. В момент подачи на базу VT1 положительного импульса по цепи (Vcc-R2-коллектор-эмиттер-общий провод) протекает ток. VT1 открывается и переводит NE555 в режим отсчета времени. Одновременно на выходе ИМС появляется положительный импульс, который открывает VT2. В результате ток эмиттера VT2 приводит к срабатыванию реле. Пользователь может в любой момент прервать выполнение задачи, кратковременно закоротив RESET на землю.

Рассмотреть все популярные схемы на основе NE555 в одной статье невозможно. Для этого существуют целые сборники, в которых собраны практические наработки за всё время существования таймера. Надеемся, что приведенная информация послужит ориентиром во время сборки схем, в том числе нагрузкой которых служат светодиоды.

Описание и область применения

NE555 является разработкой американской компании Signetics, специалисты которой в условиях экономического кризиса не сдались и смогли воплотить в жизнь труды Ганса Камензинда

Впоследствии её стали копировать конкурирующие производители из разных стран мира. Так появилась отечественная КР1006ВИ1, которая так и осталась уникальной в данном семействе. Дело в том, что в КР1006ВИ1 вход останова (6) имеет приоритет над входом запуска (2). В импортных аналогах других фирм такая особенность отсутствует. Данный факт следует учитывать при разработке схем с активным использованием двух входов.

Однако в большинстве случаев приоритеты не влияют на работу устройства. С целью снижения мощности потребления, ещё в 70-х годах прошлого века был налажен выпуск таймера КМОП-серии. В России микросхема на полевых транзисторах получила название КР1441ВИ1.

Наибольшее применение 555 таймер нашёл в построении схем генераторов и реле времени с возможностью задержки от микросекунд до нескольких часов. В более сложных устройствах он выполняет функции по исключению дребезга контактов, ШИМ, восстановлению цифрового сигнала и так далее.

Особенности и недостатки

Особенностью таймера является внутренний делитель напряжения, который задаёт фиксированный верхний и нижний порог срабатывания для двух компараторов. Ввиду того что делитель напряжения нельзя исключить, а пороговым напряжением нельзя управлять, область применения NE555 сужается.

Таймер на биполярных транзисторах имеет один существенный недостаток, связанный с переходом выходного каскада из одного состояния в противоположное. Каждое переключение сопровождается паразитным сквозным током, который в пике может достигать 400 мА, увеличивая тепловые потери. Решение проблемы заключается в установке полярного конденсатора ёмкостью до 0,1 мкФ между выводом управления (5) и общим проводом. Благодаря ему, повышается стабильность при запуске и надёжность всего устройства. Кроме того, для повышения помехоустойчивости цепь питания дополняют неполярным конденсатором 1 мкФ.

Питание микросхем

В окончании находится транзистор, у которого коллектор открыт – он выполняет ряд функций, зависит все от того, какая конкретно задача перед ним стоит. Рекомендуется на интегральные микросхемы NE, SA, NA подавать напряжение питания в диапазоне 4,5-16 В. Только для в случае применения микросхем 555 с аббревиатурой SE допускается увеличение до 18 В.

Максимальный ток потребления при напряжении 4,5 В может достигать 10-15 мА, минимальное значение – 2-5 мА. Существуют микросхемы КМОП, у которых ток потребления не превышает 1 мА. У отечественных ИМС типа КР1006ВИ1 ток потребления не превышает 100 мА. Подробное описание микросхемы 555 и ее отечественных аналогов можно найти в даташитах.

Назначение выводов ИМС

На микросхемах 555 серии присутствует всего восемь выводов, тип корпуса PDIP8, SOIC, TSSOP. Но во всех случаях назначение выводов одинаковое. УГО элемента – это прямоугольник, подписанный «G1» в случае генератора одиночных импульсов и «GN» для мультивибратора. Назначение выводов:

1. GND – общий, по порядку он первый (если считать от ключа-метки). На этот вывод подается минус от источника питания.
2. TRIG – вход запуска. Именно на этот вывод подается низкоуровневый импульс и он поступает на второй компаратор. В результате происходит запуск ИМС и появляется на выходе сигнал с высоким уровнем. Причем длительность сигнала зависит от значений С и R.
3. OUT – выход, на котором появляется сигнал высокого и низкого уровней. Переключение между ними занимает не более 0,1 мкс.
4. RESET – сброс. Этот вход обладает наивысшим приоритетом, он управляет таймером, причем не зависит это от того, есть ли напряжение на остальных ножках микросхемы. Чтобы разрешить запуск, нужно наличие напряжения свыше 0,7В. В том случае, если импульс меньше 0,7В, то работа микросхемы 555 запрещается.
5. CTRL – контрольный вход, который соединяется с делителем напряжения. И если нет никаких внешних факторов, которые могут повлиять на работу, выдается на этом выходе напряжение 2/3 от питающего. При подаче управляющего сигнала на этот вход на выходе образуется модулированный импульс. В случае с простыми схемами этот выход соединяется к конденсатору.
6. THR – остановка. Это вход 1-го компаратора, в случае появления на нем напряжения 2/3 от питающего происходит остановка работы триггера и таймер переводится в пониженный уровень. Но обязательное условие – на ножке TRIG не должно быть сигнала запуска (так как у него приоритет).
7. DIS – разряд. Он соединяется непосредственно с транзистором, расположенным внутри микросхемы 555. У него коллектор общий. В цепи эмиттер-коллектор устанавливается конденсатор, который необходим для того чтобы задать время.
8. VCC – подключение к плюсу источника питания.
