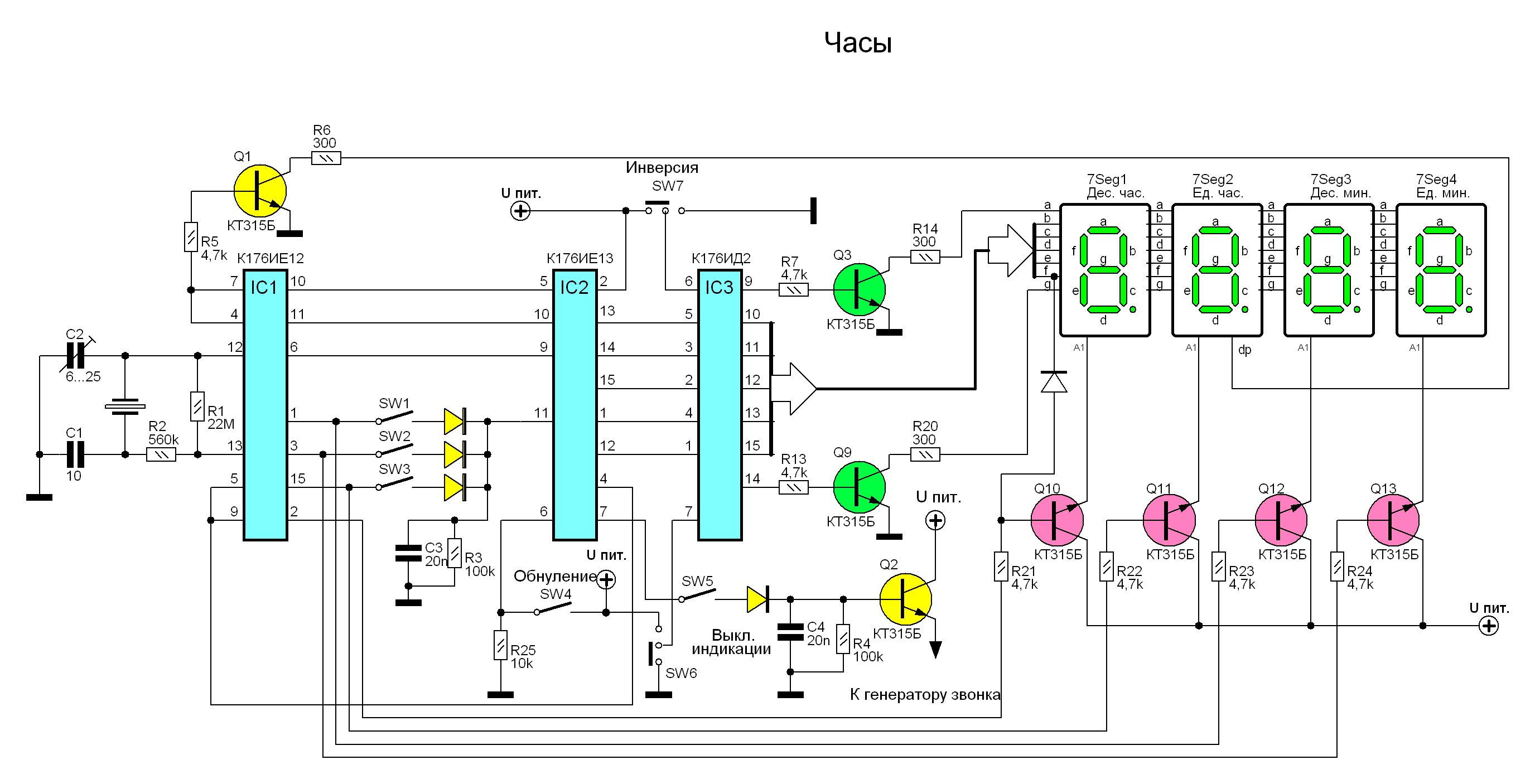

Особенности использования микросхемы К176ИЕ13
Одной из главных особенностей микросхемы К176ИЕ13 является ее низкое энергопотребление. Эта микросхема потребляет очень мало энергии, что позволяет ей работать на батарейках или других источниках питания с ограниченной емкостью. Благодаря этому она может использоваться в мобильных устройствах, где энергосбережение является критическим фактором.
Еще одной важной особенностью микросхемы К176ИЕ13 является ее малый размер. Она представляет собой маленькую пластиковую коробку объемом всего несколько кубических миллиметров
Благодаря этому она может быть легко интегрирована в различные устройства, такие как мобильные телефоны, планшеты, ноутбуки и др.
Кроме того, микросхема К176ИЕ13 имеет высокую степень защиты от внешних помех. Она устойчива к электромагнитным воздействиям, имеет низкий уровень шума и обладает высокой помехозащищенностью
Благодаря этим свойствам она может успешно функционировать в условиях сильных внешних помех, что особенно важно во многих областях применения
Примеры применения микросхемы К176ИЕ13:
Область применения
Примеры использования
Телекоммуникации
Создание схем коммутации и мультиплексоров
Автоматизация
Управление переключателями и реле
Интегральная электроника
Создание преобразователей сигналов и сумматоров
Робототехника
Управление двигателями и актуаторами
Микросхема К176ИЕ13 является надежным и универсальным компонентом, который может быть использован во многих различных электронных устройствах. Ее низкое энергопотребление, малый размер и высокая степень защиты от внешних помех делают ее особенно привлекательной для применения в современных технологиях и системах.
Преимущества микросхемы К176ИЕ13
1. Надежность и долговечность
Микросхема К176ИЕ13 имеет высокую степень надежности и долговечности. Она способна работать в широком температурном диапазоне, а также выдерживать воздействие вибраций и ударов. Благодаря этому она позволяет создавать надежные и стабильные электронные устройства.
2. Малые габариты
Микросхема К176ИЕ13 отличается компактным размером, что позволяет использовать ее в малогабаритных устройствах и системах
Это очень важно в случае, когда требуется минимизировать размеры устройства или системы без ущерба для функциональности
3. Широкий функционал
Микросхема К176ИЕ13 обладает широким функционалом, что делает ее применимой в различных областях электроники. Благодаря этому она может быть использована в различных устройствах, от промышленных систем до бытовой техники. Это позволяет снизить затраты на закупку различных видов микросхем и упростить процесс проектирования и сборки устройств.
4. Низкое энергопотребление
Микросхема К176ИЕ13 потребляет мало энергии при работе, что делает ее энергоэффективной. Это особенно актуально в случае использования этой микросхемы в портативных устройствах, таких как мобильные телефоны или ноутбуки, где продолжительность работы от аккумулятора является критическим фактором.
5. Простота использования
Микросхема К176ИЕ13 обладает простотой использования, что делает ее доступной даже для начинающих разработчиков. Ее схемы соединений и параметры хорошо задокументированы, а разработка схемы на данную микросхему не требует специфических знаний и навыков.
В целом, микросхема К176ИЕ13 обладает рядом значительных преимуществ, делающих ее востребованной в электронной промышленности. Благодаря своим надежности, компактности, функционалу, энергоэффективности и простоте использования, она является идеальным выбором для широкого спектра электронных устройств и систем.
Комментарии (10):
Скиньте пожалуйста ссылочку на скачивание печатной платы, в формате лау
Добавили архив с файлами из упоминаемого автором сайта — radio-hobby.org.
А в чем ошибки в оригинальной схеме? Зачем зеркалить, если файл печатки уже под ЛУТ нарисован?
смотрите внимательно оригинал печатки,там есть ошибки!!! повторяю,зеркалить нужно для того ,что печатная плата нарисована со стороны деталей а не дорожек.
Сэм, вы конкретно можете пояснить, где в оригинальной плате ошибки? Я нашёл ошибку только на схеме, 14й вывод ие18 висит в воздухе, а на плате сидит на земле, как он соединён у вас? Смотрел плату, дорожки, как и положено, нарисованы на слое Ф2, при печати ничего зеркалить не нужно.
Друзья! Хочу поделится своим опытом по этой схеме.
Там нет никаких ошибок в схеме,только в оригинальной печатке С1 это по схеме С2 и С2-С1 ,но это пофигу!У меня С1 -6Х25пф С2-36пф.
Может кому пригодится я плату делал так! Если нет принтера и утюга: открываем в лее ,рисуем через экран моника на бумагу,прикладываем к фольге,керним отверстия ,потом сверлим, и рисуем дорожки маркером,травим ,паяем со стороны дорожек!!!!!!!
Я скачивал от автора тут!
http://radio-hobby.org/modules/news/article.php?storyid=1480
А если здесь в зеркале вабще класс!
Ничего не греется! Транс намотал так:
кольцо лучше побольше 25-30мм не обязательно использовать феррит,у меня из карбонильного железа от какого-то БП,мотаем первичку 0,15-0,20мм -между концами первички будет отвод вторички ,лучше провод потолще -у меня 0,6мм -направление намотки вторичек такое-же как первички!
Я мотал 2х22 витка ,можно поменьше ,по17 витков,разницы большой в яркости ламп нет!
Немного увеличил R1до 360 ком .
Ребята, я собрал свой вариант часов на ИВ-11 с возможностью синхронизации времени по системе GPS. https://radiolaba.ru/microcotrollers/lampovye-chasy-s-gps-modulem.html
А куда на вашей схеме подевался вывод +30v.?
Его куда подключать?
-30V — это вывод напряжения относительно общего проводника. Общий проводник, GND — в данном случае есть выводом +30v.
Часы хорошие работают лет 5 ,
есть ещё доработка чтоб первый нулек гас ночью.
кольцо побольше провод потолще и ещё я параллельно подстроечнику поставил кондёрчик в плече кварца такой 27пф — разброс времени был около 20минут в год.
Изменения в схеме
Теперь скажу несколько слов по схеме, при сборке и экспериментировании со схемой столкнулся с теми же проблемами, что и люди которые оставили комментарии к статье на сайте автора. А именно:
- Нагрев стабилитронов;
- Сильный нагрев транзисторов в преобразователе;
- Нагрев гасящих конденсаторов;
- Проблема по накалу.
в конечном итоге гасящие конденсаторы были составлены на общую емкость 0,95 мкФ — два конденсатора 0,47х400в и один 0,01х400в. Резистор R18 заменен от указного номинала на схеме на 470ком.

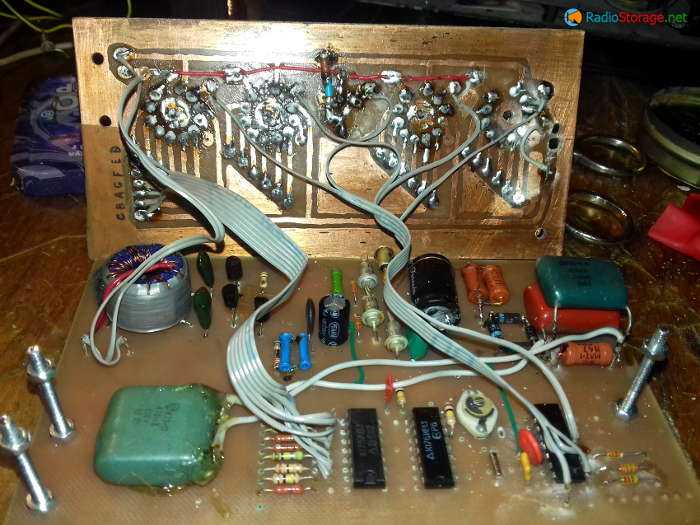

Рис. 5. Внешний вид основной платы в сборе.
Стабилитроны использовал — Д814В. Резистор R21 в базах преобразователя был заменен на 56 кОм. Трансформатор намотал на ферритовом кольце, которое извлек из старого соединительного кабеля монитора с системным блоком компьютера.
Рис. 6. Внешний вид основной платы и платы с индикаторами в сборе.
Вторичной обмотки намотано 21х21 виток провода диаметром 0,4мм, а первичная обмотка содержит 120 витков проводом 0,2мм. Вот впрочем все изменения в схеме, которые позволили устранить вышеперечисленные сложности в ее работе.
Транзисторы преобразователя греются достаточно сильно, примерно градусов на 60-65 по Цельсию, но работают без проблем. Изначально вместо транзисторов КТ3102 и КТ3107 пробовал ставить пару КТ817 и КТ814 — они также работают, чуть теплые, но как-то не устойчиво.
Рис. 7. Внешний вид готовых часов на люминесцентных индикаторах ИВ-11 и ИВ-6.
При включении запускался преобразователь через раз. Поэтому я не стал ничего переделывать и оставил все как есть. В качестве излучателя использовал попавшийся на глаза динамик от какого то сотового телефона, его и установил в часы. Звук от него не слишком громкий, но достаточный чтоб разбудить утром.
И последнее, что можно отнести к недостатку или к достоинству — так это вариант бестрансформаторного питания. Несомненно при наладке или каких других манипуляциях со схемой есть риск отхватить не хилый удар током, не говоря уже про более плачевные последствия.
При экспериментах и наладке пользовался понижающим трансформатором на 24 вольта переменки по вторичке. Подключал его сразу к диодному мосту.
Кнопок как у автора я не нашел, поэтому взял какие были под рукой, воткнул их в выточенные отверстия корпуса и все. Корпус изготовлен из прессованной фанеры, склеенной клеем ПВА и обклеенной декор-пленкой. Получилось вполне неплохо.
Итог проделанной работы: еще одни часы дома и исправленная рабочая версия для желающих повторить. Вместо индикаторов ИВ-11 можно ставить ИВ-3, ИВ-6, ИВ-22 и другие подобные. Все будут работать без проблем (с учетом цоколевки конечно).
Принципиальная схема
В основе электронных часов лежит микросхема К176ИЕ18, которая представляет собой специализированный двоичный счётчик с генератором и мультиплексором. Также в состав микросхемы К176ИЕ18 входит генератор (выводы 12 и 13), который рассчитан на работу с внешним кварцевым резонатором частотой 32 768 Гц, еще микросхема содержит два делителя частоты с коэффициентами деления 215=32768 и 60.
Микросхема К176ИЕ18 содержит специальный формирователь звукового сигнала
При подаче на вход вывод 9 импульса положительной полярности с выхода микросхемы К176ИЕ13 на выводе 7 К176ИЕ18 появляются пачки отрицательных импульсов с частотой заполнения 2048 Гц и скважностью 2

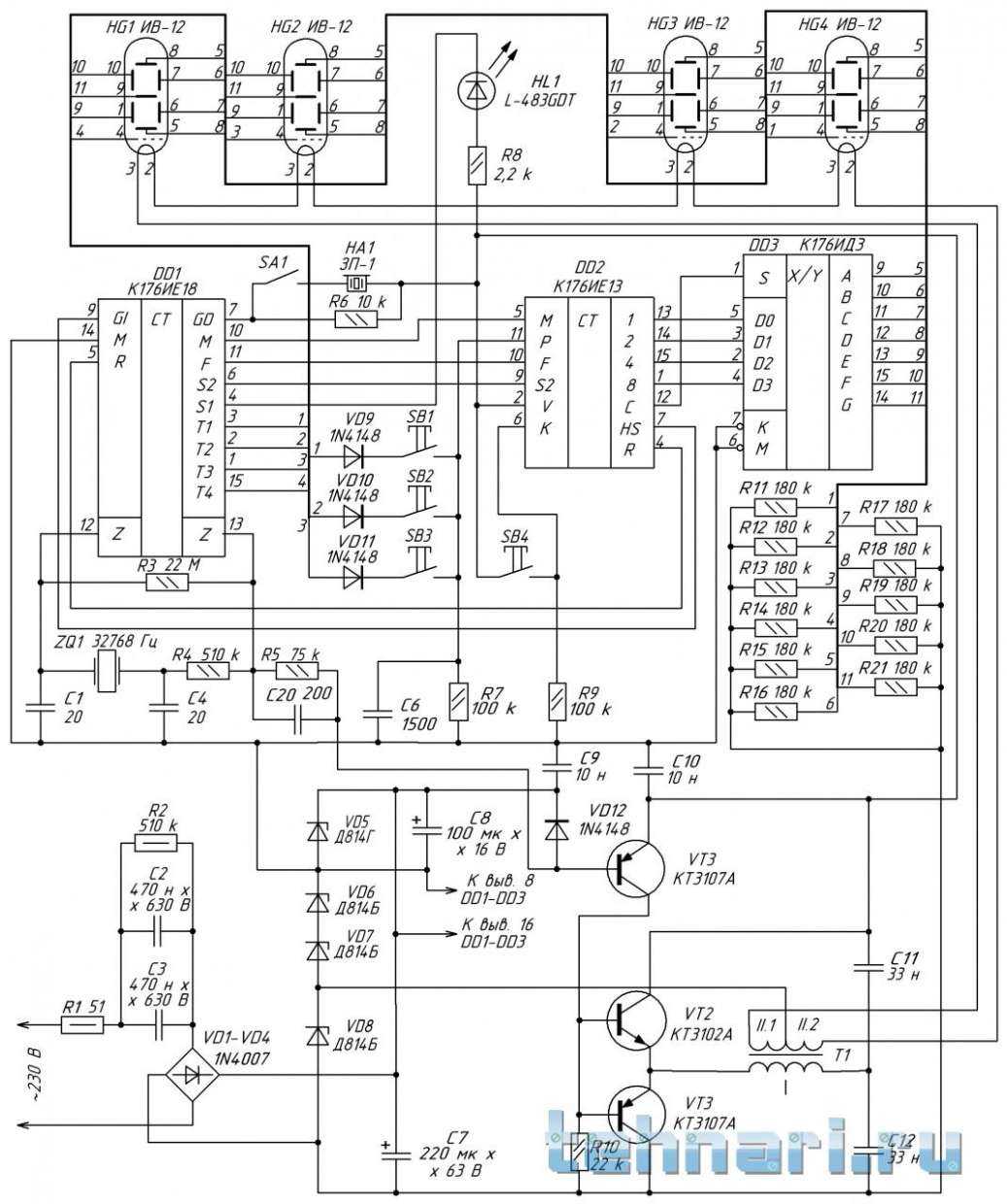

Рис. 1. Принципальная схема самоедльных часов на люминесцентных индикаторах ИВ-11.
Длительность пачек — 0,5 секунд, период заполнения — 1 секунда. Выход звукового сигнала (вывод 7) выполнен с «открытым» стоком и позволяет подключать излучатели сопротивлением более 50 Ом без эмиттерных повторителей.
За основу мною была взята принципиальная схема электронных часов с сайта «radio-hobby.org/modules/news/article.php?storyid=1480». При сборке были обнаружены значительные ошибки автора данной статьи в печатной плате и нумерации некоторых выводов.
Кроме того предложеный автором вариант печатной платы был выполнен в лаеуте,что не очень удобно и плюс ко всему вид со стороны деталей одновременно с проводниками со стороны пайки. Проще говоря вид сверху в прозрачном варианте.
При нанесении рисунка проводников требуется делать перевертыш печатки по горизонтали в зеркальном варианте — еще один минус. Исходя из всего этого исправил все ошибки в разводке печатки и перевел сразу в зеркальном отражении. На рисунке 2 представлена печатная плата автора с неправильной разводкой.

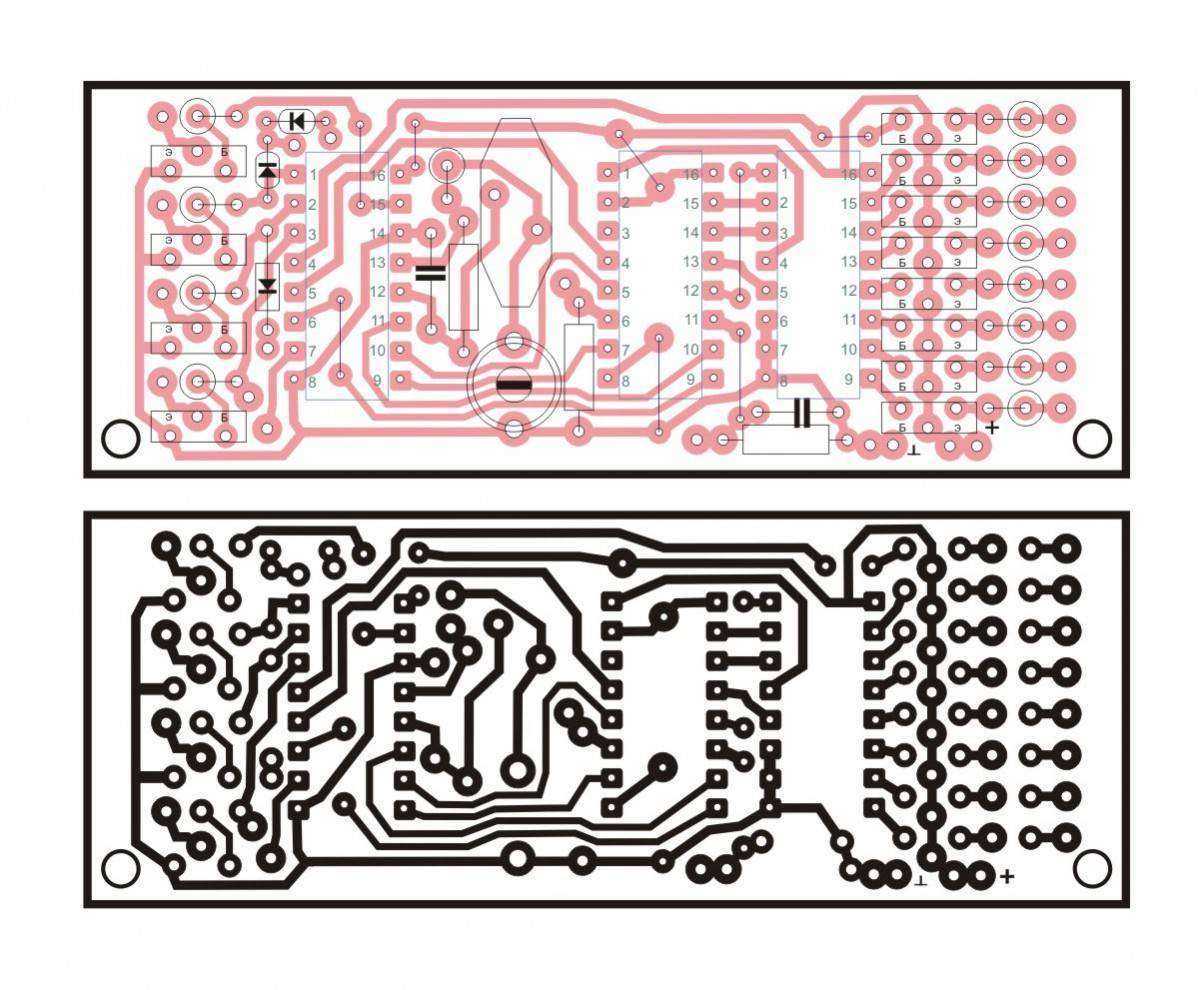

Рис. 2. Оригинальная печатная плата, содержащая ошибки.
На рисунках 3 и 4 приведена моя версия печатной платы, она исправленная и зеркальная, вид со стороны дорожек.
Рис. 3. Печатная плата для схемы часов на ИВ-11, часть 1.
Рис. 4. Печатная плата для схемы часов на ИВ-11, часть 2.
