Микросхема К157УД2: характеристики и аналоги
Микросхема К157УД2 — двухканальный малошумящий операционный усилитель. ИМС среднего класса точности, выполнена по планарно-эпитаксиальной технологии, содержит 53 интегральных элемента. Защищена от коротких замыканий на выходе. Работает с однополярным и двухполярным питанием от 3 до 18 В. Создана в СССР для использования в бытовой (наибольшее распространение в звуковоспроизводящей) радиоэлектронной аппаратуре. Выпускалась в пластиковом корпусе DIP-14 (201.14.1). В настоящее время не производится. Имеет безкорпусную модификацию КБ157УД2-4.
Распиновка
Распиновка микросхемы К157УД2 считается от выемки на корпусе. ИМС производится в пластиковом прямоугольном корпусе DIP-14 (201.14–1) с металлическими выводами. Наименование нанесено на лицевую сторону. Выемка расположена со стороны 1 и 14 выводов, остальные по порядку нумеруются по часовой стрелке с первого по четырнадцатый, если смотреть с тыльной стороны. Микросхема скомпонована геометрически рационально — выводы питания посередине делят её функционально на два ОУ.
Характеристики
Операционный усилитель К157УД2 начали выпускать в 80-х на Киевском предприятии НИИ Микроприборов в СССР. Схемотехнические решения, применённые в данной ИМС прогрессивны для того времени, и позволяют использовать широкий диапазон дифференциальных напряжений на входе, работать как с однополярным, так и с двухполярным питанием от 3 до 18 В. Радиолюбители до сих считают операционный усилитель востребованным.
Предельные характеристики К157УД2:
- выходное напряжение (Uвых макс.) до ± 13 В (при Uпит = ± 15 В);
- максимальное питание (Uпит) до ±18 В;
- ток короткого замыкания (Iкз) до 45 мА;
- напряжение смещения нуля (Uсм) до ± 13 В;
- ток потребления (I пот) до 7 мА;
- частота среза (fсрз) от 1 МГц;
- коэффициент усиления (KуU): не менее 50000 (при f =0… 50 Гц) и 800 (при f =20 кГц);
- скорость нарастания на выходе (VUвых) не менее 0,5 В/мкс.
На основе микросхемы К157УД2 из-за ее популярности и хороших технических параметров, инженеры за долгие годы разработали множество устройств:
- Предусилители;
- Измеритель емкости электролитических конденсаторов;
- Темброблок;
- Предварительные усилители;
- Металлоискатели;
- Генераторы пилы;
- Слуховые аппараты;
- Расширители стереобазы;
- Переговорные устройства.
| Электрические параметры К157УД2 | |||||||
| Режим измерения | Rн, кОм | 2 | |||||
| Uи.п., В | ±15 | ±18 | ±3 | ±15 | |||
| t, 0 C | 25±10 | 70±3 | -25±3 | 25±10 | |||
| К, не менее | f=0…50Гц | 50000 | 20000 | 50000 | 50000 | 30000 | — |
| =20кГц | 300…800 | 1 | — | — | — | — | |
| Uвых.макс., В, не менее | ±13 | ±12,5 | ±12,5 | ±15 | ±1,8 | — | |
| Uсм., мВ, не более | ±10 | ±12 | ±12 | ±12 | ±10 | — | |
| Iвх. нА, не более | 500 | 500 | 1000 | 500 | 800 | — | |
| Δ Iвх, мА, не более | 150 | 150 | 300 | 150 | 300 | — | |
| Iпот, мА, не более | 7 | 7 | 9 | 9 | 7 | — | |
| Iкз, мА | не менее | — | — | — | — | — | — |
| не более | — | — | — | — | — | 45 | |
| Кос сф, Д б , не менее | 70 | — | — | — | — | — | |
| Fсреза, МГц, не менее | — | — | — | — | — | — | |
| V 1 , В/мкс, не менее | 0,5 | — | — | — | — | — | |
| ДUсм/Дt мкВ/ 0 C не менее | ±50 | — | — | — | |||
| нА/ 0 C, не более | ±5 | — | — | — | |||
| К 2 ос ск, Д б не более | -80 | — | — | — | — | — |
Тепловые параметры
Устройство не содержит радиатора охлаждения. Рассеиваемая мощность до 500 мВт. Диапазон рабочих температур от 25 до + 70°С. При нагреве падает коэффициент усиления микросхемы.

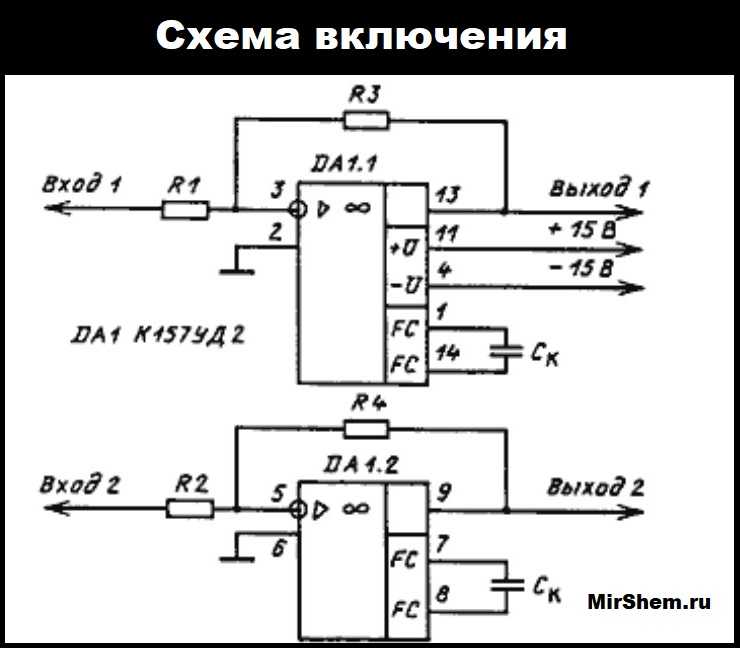

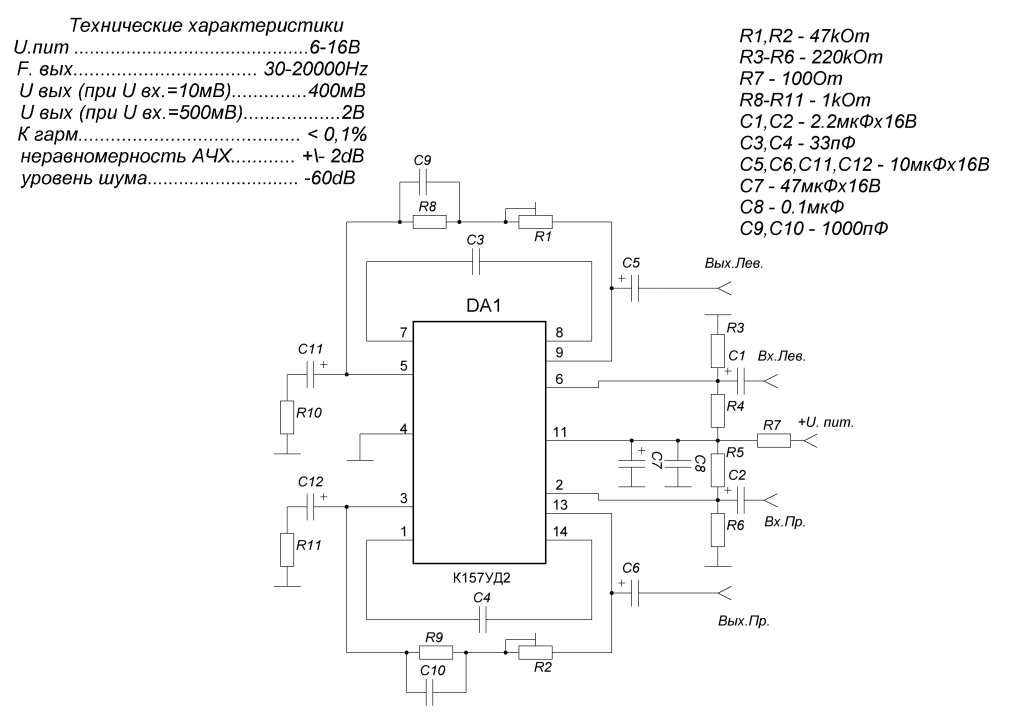

Схема включения
Схема включения К157УД2 имеет разнообразные вариации. Новички часто спрашивают где можно выпаять данную микросхему? Наибольшее применение она находила в СССР в темброблоках и предусилителях звуковоспроизводящей радиоаппаратуры. В радиолюбительских кругах популярной стала схема металлоискателя Пират на базе ИМС.
Ааналоги
Аналог микросхемы К157УД2 это КР1434УД1А (питание до ±22В), а также – К157УД3. Возможно и применение безкорпусного КБ157УД2-4Р, распиновка выводов у них одинаковая. Наиболее близкие из зарубежных устройств по параметрам это LM301, он в отличии от К157УД2 одноканальный и имеет 8 выводов и для полноценной замены требуется две микросхемы.
Вариантами замены также являются: LME49720, LME49860, LM4562
На российском рынке К157УД2 не выпускается. Запасы произведённых в СССР чипов обеспечивают запросы радиолюбителей и ремонтников. Российские аналоги производятся ГК «Микрон» (Зеленоград), АО «НИИЭТ» (Зеленоград), АО «Электронмаш» (СПБ), НПП «Сигнал» (СПБ), АО «Группа Кремний ЭЛ» (Брянск). На международном рынке аналоги присутствуют в большом количестве.
Усилители
|
|
|||||
|
УНЧ, который был собран ранее, может только уменьшать или увеличивать громкость, а тембровая окраска остается за пределами слуха. Чтобы решить эту проблему можно собрать высококачественный электронный регулятор громкости, баланса и тембра. УНЧ, который был собран ранее, может только уменьшать или увеличивать громкость, а тембровая окраска остается за пределами слуха. Чтобы решить эту проблему можно собрать высококачественный электронный регулятор громкости, баланса и тембра. С помощью него можно будет добавлять басы или сделать по громче звук тарелок ударной установки, поэтому его чаще называют темброблоком. Регулятор выполнен на специализированной микросхеме TDA1524A. Я не стал изменять фирме Philips, хотя вы можете легко заменить микросхему на полный ее аналог от фирмы RFT — А1524А. Микросхема представляет собой двухканальный (стереофонический) регулятор громкости, баланса и тембра низких и высоких частот. Также есть loudnes (частотная компенсация). Loudnes компенсирует низкие частоты при малом уровне звука. Вы замечали, как при уменьшении громкости в некоторых музыкальных центрах или усилителях очень резко пропадали басы? Это происходит из-за отсутствия частотной компенсации.
Рис.1. a — принципиальная схема регулятора громкости, баланса и тембра на TDA1524A; б — внешний вид микросхемы TDA1524A и ее распиновка Регулятор громкости, баланса и тембра представлен на Рис.1. Переменные резисторы R1, R2, R3, R4 можно использовать любые, т.к. все регулировки в данной микросхеме осуществляется электронным способом. Подстрочными резисторами R7 и R8 устанавливается усиление выходного сигнала, кнопка S1, включающая частотную компенсацию регулятора громкости (на схеме выключена), должна быть с фиксацией. Для тех, кто хочет постоянно использовать частотную компенсацию без возможности отключения, могут исключить из схемы элементы S1 и R9. Технические характеристики регулятора громкости, баланса и тембра на TDA1524A На Рис.2 показана принципиальная схема регулятора громкости, баланса и тембра вместе с УНЧ, собранного нами ранее. Тут же представлен блок питания, который может подпитывать оба устройства.
Рис.2. a — принципиальная схема темброблока вместе с УНЧ; б — принципиальная схема блока питания для темброблока и УНЧ Темброблок и усилитель собраны на печатной плате (см. Рис.3). Сопротивление R10 расположено со стороны печатных проводников. Рис.3. Внешний вид печатной платы темброблока и УМЗЧ Не забудьте прикрепить к радиатору микросхему U2. Кроме этого, рекомендуется приклеить (например, клеем «Момент») к микросхеме U1 небольшой П-образный радиатор из алюминия, т.к. этот чип тоже иногда греется. Это повысит надежность работы микросхемы и срок ее службы. Хотя, если вы этого не сделаете, это совсем не означает, что микросхема сгорит в скором времени. Сделаю небольшое отступление по поводу распиновки чипов. Каждая микросхема имеет метку, обозначающую первый вывод. Меткой может быть так называемый ключ (см. Рис.1б), точка или скошенный угол корпуса. Расположите микросхемы так, чтобы метка была слева, в случае со скошенным углом — он должен быть внизу. Левый нижний вывод будет первым, а далее отсчет идет против часовой стрелки. Такая маркировка выводов используется для большинства микросхем. Дригалкин В.В. Школа начинающего радиолюбителя с учетом современной электроники (2-е издание) 2011
|
|||||
|
|||||
|
|||||
Микрофонные усилители
Микрофонные усилители используются для усиления сигналов, имеющих малую величину (0,2-2 мВ), до уровня 0,1-0,3 В. Входное сопротивление микрофонного усилителя, при котором обеспечивается максимальное отношение сигнал/шум, выбирается в 3 раза больше внутреннего сопротивление. Так как величина ЭДС, развиваемая микрофоном, мала, то необходимо обеспечить в микрофонном усилителе минимальный уровень шумов, приведенный ко входу. Так, при полезном сигнале на входе, равном 1 мВ, для получения отношения сигнал/шум 60 дБ необходимо обеспечить уровень шумов микрофонного усилителя, приведенный ко входу, не более 1 мкВ
Еще одно важное требование к микрофонному усилителю -это необходимость иметь запас по перегрузке не менее 26 дБ, что уменьшает вероятность появления значительных нелинейных искажений усиливаемого сигнала. Достаточно простой получается схемная реализация микрофонного усилителя при использовании операционного усилителя
Операционный усилитель следует выбирать по минимальному значению шума, приведенному ко входу. Из отечественных операционных усилителей больше других подходят КМ551УД2А (Uвх.шума — 1 мкВ) и К157УД2 (Uвх.шума = 1,6 мкВ). Из зарубежных операционных усилителей можно рекомендовать NE5532.
На рис.1 приведена схема микрофонного усилителя на операционном усилителе. Микрофонный усилитель имеет следующие параметры: Номинальное входное напряжение, мВ 1 Номинальное выходное напряжение, мВ 100 Отношение сигнал /шум, дБ 56 Рабочий диапазон частот, Гц 30-30000 Коэффициент гармоник, % 0,05 Максимальное выходное напряжение, В 7 Входное сопротивление, кОм 1 Операционный усилитель включен по схеме инвертирующего усилителя. Коэффициент усиления определяется отношением резисторов К1/К2 и равен 100. При замене операционного усилителя К157УД2 на КМ551УД2А отношение сигнал/шум возрастет до 60 дБ.
На рис.2 приведена схема микрофонного усилителя с симметричным входом. Симметрирование обеспечивается благодаря включению на входе трансформатора Т1. При таком схемном решении улучшается помехозащищенность усилителя. В качестве Т1 можно использовать трансформатор с соотношением витков первичной и вторичной обмоток от 1:7 до 1:10 и с сопротивлением первичной обмотки переменному току 0,6-1 кОм.
На рис.3 приведена схема микрофонного усилителя с симметричным входом, в котором функции трансформатора выполняет дифференциальный усилитель на операционном усилителе ВА1. На ОА2 собран сумматор двух сигналов. Подавление помех будет тем больше, чем выше степень согласования резисторов КЗ и К4, Кб и К7, К8 и К9, К10 и К12, К11 и К13. Микрофонный усилитель имеет следующие параметры: Номинальное входное напряжение, мВ — 2 Номинальное выходное напряжение, мВ — 100 Отношение сигнал/шум, дБ — 60 Коэффициент гармоник, % — 0.05 Диапазон воспроизводимых частот, Гц — 30-30000 Минимальное сопротивление нагрузки, кОм 10 Коэффициент усиления микрофонного усилителя зависит от положения переключателя 81. При разомкнутом переключателе К=50, при замкнутом — 100. Для питания микрофонного усилителя используется стабилизированный источник с низким напряжением пульсаций или батареи.
Регулировка громкости
Малую разницу уровней громкостей можно также получить, применяя переменные сопротивления с отводами (рис. 2), к которым подключаются постоянные сопротивления с таким расчетом, чтобы создать фиксированные точки точного баланса.
Важно, чтобы отводы на обоих переменных сопротивлениях были сделаны в одних и тех же местах и к одинаковым отводам были присоединены сопротивления равной величины. Применение дополнительных сопротивлений может быть совмещено со схемой тоикоррекции, обычно применяемой в высококачественных усилителях. Применение дополнительных сопротивлений может быть совмещено со схемой тоикоррекции, обычно применяемой в высококачественных усилителях
Применение дополнительных сопротивлений может быть совмещено со схемой тоикоррекции, обычно применяемой в высококачественных усилителях.
Рис. 2. Малую разницу уровней громкостей можно также получить, применяя переменные сопротивления.
Некоторое ухудшение баланса на самых низших частотах, получающееся при этом, несущественно. В схеме рис. 2 рекомендуемые емкости конденсаторов тонкоррекции следующие: 4700 пф последовательно с R2 и 0,15 мкф последовательно с R3.
Наконец еще одним способом, позволяющим легко получить равенство уровней громкости, является переход от плавного регулятора громкости к ступенчатому. Однако этот способ почти не нашел применения.
Принцип работы усилителя звука на микросхеме К157УД2
Усилитель звука на микросхеме К157УД2 основан на многотактном апаратно-программном подходе, который обеспечивает высокое качество звучания и минимальное искажение сигнала. Он имеет встроенные защитные функции от короткого замыкания и перегрузки, что делает его надежным и безопасным в использовании.
Принцип работы усилителя основан на усилении аналогового аудио сигнала. Он принимает входной сигнал из источника звука, обрабатывает его и усиливает, а затем выдает усиленный сигнал на выходе. Устройство имеет два канала, которые позволяют получить стереозвук. Каждый канал имеет свой собственный усилитель, что обеспечивает более точное воспроизведение звука.
Микросхема К157УД2 имеет ряд характеристик, которые делают его эффективным и удобным в применении. Он имеет широкий диапазон рабочих частот, от 20 Гц до 20 кГц, что позволяет передавать звуковой сигнал в полном спектре. Коэффициент усиления можно настроить с помощью резисторов, что дает возможность контролировать громкость звука. Также усилитель имеет низкий уровень шумов, что позволяет получать чистый и четкий звук.
Усилитель звука на микросхеме К157УД2 широко используется в различных аудиоустройствах благодаря своим преимуществам и универсальности. Он позволяет улучшить качество звучания, усилить громкость и передавать звуковой сигнал в полном диапазоне частот. Это делает его незаменимым компонентом в создании электронных устройств, обеспечивающих высококачественное звучание.
↑ Расчет пассивных мостовых регуляторов тембров
Наиболее распространенной является комбинированная схема регуляторов нижних и верхних частот. Как видно из аппроксимированной логарифмической амплитудно-частотной характеристики (АЧХ) регулятора тембра (рис. 3), в области средних частот f0≈1000 Гц передаточная функция остается неизменной, а на краях частотного диапазона ее можно регулировать в некоторых пределах.
Рис. 3. Амплитудно-частотные характеристики регуляторов нижних и верхних частот
Обычно величины подъема и спада и их частоты регулирования делают одинаковыми. На рис. 3 приняты следующие обозначения: fнр, fвр – соответственно, нижняя и верхняя частоты регулирования, fнп, fвп – нижняя и верхняя частоты перегиба АЧХ, f0 – частота раздела. Для того чтобы регуляторы нижних и верхних частот не влияли друг на друга, необходимо выполнение условий не перекрытия зон регулирования
fнп < f0 < fвп В практических схемах пассивных регуляторов тембра величины подъема и спада АЧХ составляют ±(8…20) дБ, нижняя частота регулирования равна fнр=(20…80) Гц, а верхняя частота регулирования fвр=(5…18) кГц. Недостатком пассивных корректоров тембра является большое собственное затухание, превышающее полный коэффициент регулирования – (16…40) дБ.
Сборка металлоискателя Пират:
Для начала конечно же нужно подготовить плату. Для этого открывает программу Sprint-Layout и печатаем заготовку нашей будущей платы, затем переносим рисунок любым удобным способом на подготовленную плату, протравливаем её и насверливаем отверстия для деталей. Я использую технологию ЛУТ, хотя лазерного принтера у меня нет, делаю на работе.
Но когда нет возможности напечатать на лазерном принтере, то можно сделать рисунок на струйном, затем отрезать стеклотекстолик нужной формы, приложить рисунок к плате и острым предметом отметить дырочки, затем насверлить и перманентным маркером нарисовать дорожки вручную. Ну или через копирку перевести.
Обязательно нужно зачистить плату мелкой наждачной бумагой и обезжирить ацетоном перед нанесением рисунка, так и изображение хорошо переведётся и процесс травления будет быстрее и надёжнее. После того как плата протравится, необходимо снова ацетоном стереть тонер или маркер и немного потереть наждачной бумагой.
Затем берём паяльник и лудим дорожки оловом. После лужения, обязательно стираем ацетоном лишнюю канифоль, дабы избежать проблем в будущем. По желанию, можно прозвонить дорожки.
Теперь необходимо припаять все детали на плату. Для этого так же открываем печатку в программе Sprint-Layout и смотрим где какие детали располагаются. Я настоятельно советую вам, поставить панельки для микросхем, на всякий случай. Первым делом припаяйте перемычки, их в схеме 2, и одна находится под микросхемой NE555, так что если вы про неё забудете, неисправность будет найти сложно, так как я уверен, вы за эти перемычки и не вспомните! В качестве перемычки, подойдут ножки от резисторов.
Когда все детали на месте, остаётся только припаять отводы на переменные резисторы, катушку, динамик и питание.
Правильно собранная схема начинает работать сразу, без каких либо настроек! Катушка как я говорил выше, наматывается на оправе 19-22 см и содержит 25 витков. Для поиска более мелких предметов, можно намотать катушку по меньше 15 см — 17 витков или 10 см. — 13 витков. Для поиска чермета конечно лучше использовать катушку диаметром 19 см.
Хочу сказать пару слов о тональности звука. Мне он показался слишком грубым. Изменить тональность, можно путём подбора конденсатора С1, я заменил его на 47nf и звук стал более высоким.
Динамик лучше брать типа 3ГДШ TRYD 4070-02 8Ом так звук будет гораздо мощнее, я заменил старый динамик в своём металлоискателе именно на него. Так же, очень хорошо справляются и динамики от наушников.
И напоследок, видео работы металлоискателя Пират:
Все детали можно купить на AliExpress за копейки
|
Аналоги
Наиболее полным аналогом К157УД2 является микросхема КР1434УД1А. Она упакована в тот же корпус и имеет то же расположение выводов. Электрические параметры также полностью совпадают. Класс точности – средний. Единственное отличие предлагаемая для замены микросхема может питаться от источника напряжения до 22 В.
Также рассматриваемую ИМС можно заменить на К157УД3. Эта модель по всем параметрам аналогична исходной. Однако она отличается меньшим уровнем шумов и поэтому при ее использовании можно получить лучшие характеристики усилителя.
Также К157УД2 можно заменить сдвоенным операционным усилителем КР140УД20Б. Среди зарубежных изделий полностью идентичных устройств не существует. Можно только подобрать по функциональным признакам. Например, установить два одинарных операционных усилителя LM301.
Микросхема К157УД2 схема включения
Справочник
Главная Справочник Энциклопедия радиоинженера
“Справочник” – информация по различным электронным компонентам: транзисторам, микросхемам, трансформаторам, конденсаторам, светодиодам и т.д. Информация содержит все, необходимые для подбора компонентов и проведения инженерных расчетов, параметры, а также цоколевку корпусов, типовые схемы включения и рекомендации по использованию радиоэлементов.
К157УД2 – популярная отечественная интегральная микросхема, реализующая функционал двуканального операционного усилителя с низким уровнем собственного шума. Назначение ОУ чётко не прописано, ИМС может применяться в любых схемах, но наибольшее распространение она нашла в устройствах, работающих со звуковыми колебаниями (частоты 20-20000 Гц).
Класс точности операционного усилителя – средний.
Выходы ИМС имеют встроенную защиту от коротких замыканий.
Микросхема была разработана ещё в 80-х годах XX века, но это не значит, что она утратила свою актуальность в настоящее время. Она по-прежнему может стать основой хорошего звукового усилителя.
Внешний вид
Рис. 1. Внешний вид К157УД2
Тип корпуса, который можно найти на рынке – DIP 14. В другом виде ИМС не производится. Существует модификация КБ157УД2-4, эта ИМС безкорпусная.
Рис. 2. Габариты К157УД2
А цоколевка (назначение контактов) – выглядит так.
Рис. 3. Цоколевка К157УД2

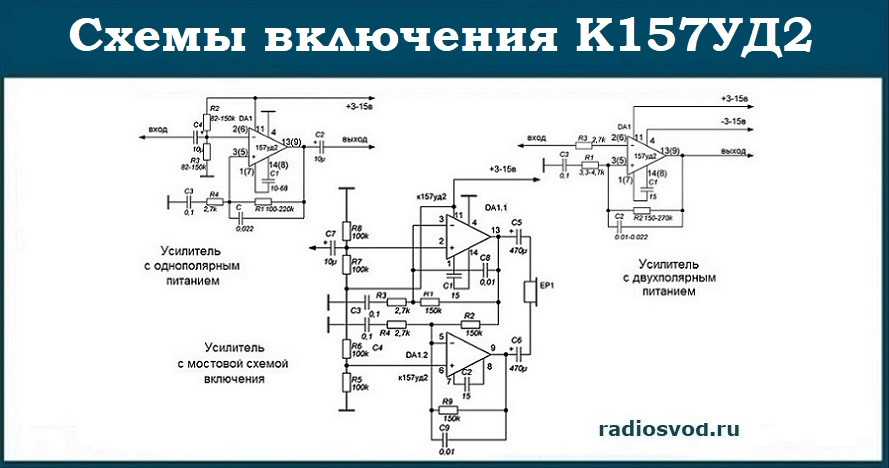

Типовые схемы включения К157УД2
Как и любой другой современный операционный усилитель, К157УД2 может быть включена в схему с однополярным или двуполярным питанием. В последнем случае качество усиления заметно лучше.

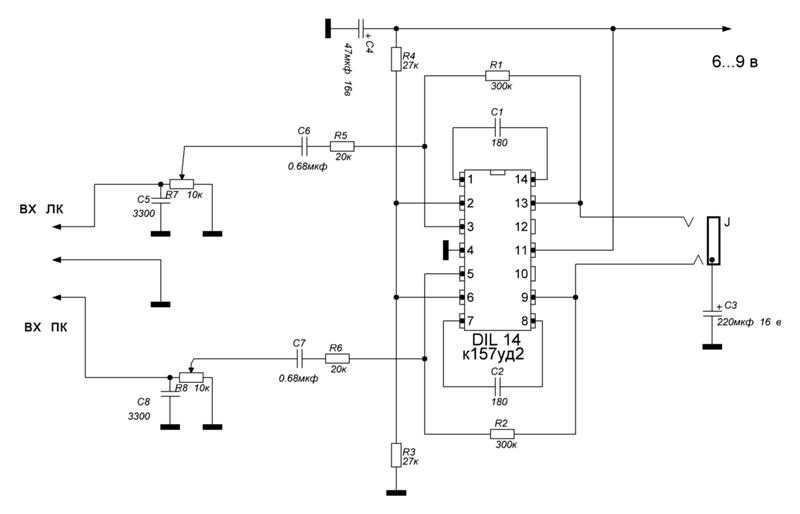

Усилитель с однополярным питанием
Схема включения при однополярном питании, в соответствии с рекомендациями производителя, выглядит следующим образом.
Рис. 4. Схема включения при однополярном питании
Усилитель с двухполярным питанием
Типовое включение при двуполярном питании может выглядеть так.
Рис. 5. Типовое включение при двуполярном питании
Приёмник СВ, ДВ
В качестве примера применения К157УД2 можно привести схему радиоприёмника средневолнового диапазона и длинных волн.
Рис. 6. Схема радиоприёмника средневолнового диапазона и длинных волн
А вторая – для длинных, 5-8 витков.
Усилитель для мостового включения
Ещё один вариант – усилитель для мостового включения.
Рис. 7. Усилитель для мостового включения
Подойдёт для эксплуатации с маломощными приборами (например, с наушниками, сопротивление / импеданс которых от 32 Ом).
Генераторы импульсов
ИМС позволяет относительно просто собрать генератор синусоидального сигнала.
Рис. 8. Генератор синусоидального сигнала
Данная схема имеет встроенный стабилизатор амплитуды.
А ниже вариант сборки генератора сигнала прямоугольной формы (меандра).
Рис. 9. Вариант сборки генератора сигнала прямоугольной формы
Обе схемы базируются на колебательных контурах R-C. Номинал сопротивления и ёмкости определяет задающую частоту.
Для первого случая (синус), частота рассчитывается по формуле ƒ = ½ π·R·C.
Для второго (меандр) – ƒ = ½ R·C·1n·(1 + 2·R2 / R1).
Усилители для магнитофонов
Например, усилитель для портативной версии выглядел следующим образом.
Рис. 10. Усилитель для портативной версии
А для классической магнитолы – так (с двуполярным питанием).
Рис. 11. Усилитель для классической магнитолы
Технические параметры
Напряжение питания может быть в диапазоне 3-18 В (плюс и минус). В предельном режиме работы допускается до 20В.
ИМС может эксплуатироваться при температуре окружающей среды -25 – +70°С.
Выходное напряжение (при питающем 15 В) – более 13 В.
Ток потребления составляет менее 7 мА.
Коэффициент усиления на частотах менее 50 Гц – свыше 50*103.
В диапазоне до 20 кГц – более 300.
U смещения нуля – 5 мВ (при питании 15В и выходном напряжении менее 1,2В).
Коэф. уменьшения синфазных вх. напряжений – более 70 дБ (при питании 15В и частоте ниже 50 Гц).
Коэф. взаимного проникания сигналов (из одного канала в другой) – менее -80 дБ (при питании 15В, частоте 1 кГц и Uвых – 7 В).
Сопротивление подключаемой нагрузки должно быть более 2кОм.
Ток короткого замыкания – менее 45 мА (при Uпит 15 В и Uвх – 20-180мВ).
Скорость нарастания вых. напряжения (макс.) – 0,5В / мкс.
Аналоги
Полной заменой К157УД2 может выступать отечественная ИМС КР1434УД1А (тип корпуса, распиновка и другие параметры совпадают, это УО средней точности, но напряжение питания – до 22В).
У того же производителя имеется усовершенствованная модель – К157УД3. Она тоже полностью совместима с исходной, но имеет ещё меньший уровень шумов. Ещё одной альтернативой может выступать сдвоенный ОУ КР140УД20Б.
Из зарубежных аналогов замену можно подобрать только по функционалу (например, два одинарных ОУ LM301 и т.п.).
Даташит
Четыре схемы на К157УД2
Микросхема К157УД2 по праву считается одной из самых популярных микросхем у российских радиолюбителей. На её основе можно собрать огромное количество разнообразных устройств. На примере этой микросхемы рассмотрим четыре схемы доступных для повторения даже начинающими радиолюбителями.
Коротко о микросхеме
Напряжение питания двухполярное от 3 до 15в, также микросхема хорошо работает при питании от однополярного источника от 2,5 до 30в.
Усиление одного канала составляет: На частоте 0 – 50 Гц – 50000, 20 кГц – 300 – 800. Уровень собственных шумов не более 1,6 мКв в полосе частот 20 – 20000 Гц. Микросхема имеет защиту от короткого замыкания на выходе.
Цоколёвка микросхемы.
Усилительный каскад
Область применения: предварительные усилители в стационарной (вариант 1) и переносной аппаратуре (вариант 2).
Параметры: Uвх————————————————5мв Частотный диапазон———————-25-20000 Гц. Уровень искажений (не более)——-0.1% ( в мостовой схеме не более 0.3%). Uвых———————————————250мв
Данные параметры в полной мере относятся и ко второму варианту схемы, а также к мостовому включению.
Вариант 1: с двухполярным питанием:
Вариант 2: с однополярным питанием
Схема усилителя с мостовым включением
Область применения: выходные каскады маломощной аппаратуры (приёмники, усилители для наушников). Схема оптимально работает с наушниками сопротивлением 32 ома или больше.
Приёмник прямого усиления ДВ или СВ диапазона
Параметры: Диапазон принимаемых частот 525-1605 кГц Чувствительность не менее 10 мкВ.
Область применения: радиоприём. Приёмник предназначен для приёма сигналов местных радиостанций, вечером и ночью возможен хороший приём дальних радиостанций.
L1 80-100 витков СВ диапазон, L2 5 – 8 витков.
В заключении: все вышеприведённый схемы собраны мною и 100% рабочие.
Список радиоэлементов
| Обозначение | Тип | Номинал | Количество | Примечание | Магазин | Мой блокнот |
| Вариант 1: с двухполярным питанием | ||||||
| DA1 | Операционный усилитель | К157УД2 | 1 | Поиск в магазине Отрон | В блокнот | |
| С1 | Конденсатор | 15 пФ | 1 | Поиск в магазине Отрон | В блокнот | |
| С2 | Конденсатор | 0.01-0.022 мкФ | 1 | Поиск в магазине Отрон | В блокнот | |
| С3 | Конденсатор | 0.1 мкФ | 1 | Поиск в магазине Отрон | В блокнот | |
| R1 | Резистор | 3.3-4.7 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R2 | Резистор | 150-270 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R3 | Резистор | 2.7 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| Вариант 2: с однополярным питанием | ||||||
| DA1 | Операционный усилитель | К157УД2 | 1 | Поиск в магазине Отрон | В блокнот | |
| C1 | Конденсатор | 10-68 пФ | 1 | Поиск в магазине Отрон | В блокнот | |
| C2 | Электролитический конденсатор | 10 мкФ | 1 | Поиск в магазине Отрон | В блокнот | |
| C3 | Конденсатор | 0.1 мкФ | 1 | Поиск в магазине Отрон | В блокнот | |
| C4 | Конденсатор | 10 мкФ | 1 | Поиск в магазине Отрон | В блокнот | |
| С5 | Конденсатор | 0.022 мкФ | 1 | Поиск в магазине Отрон | В блокнот | |
| R1 | Резистор | 100-220 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R2-R3 | Резистор | 82-150 кОм | 2 | Поиск в магазине Отрон | В блокнот | |
| R4 | Резистор | 2.7 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| Схема усилителя с мостовым включением | ||||||
| DA1 | Операционный усилитель | К157УД2 | 2 | Поиск в магазине Отрон | В блокнот | |
| C1, C2 | Конденсатор | 15 пФ | 2 | Поиск в магазине Отрон | В блокнот | |
| C3, C4 | Конденсатор | 0.1 мкФ | 2 | Поиск в магазине Отрон | В блокнот | |
| C5, C6 | Конденсатор | 470 мкФ | 2 | Поиск в магазине Отрон | В блокнот | |
| C7 | Конденсатор | 10 мкФ | 1 | Поиск в магазине Отрон | В блокнот | |
| C8, C9 | Конденсатор | 0.01 мкФ | 2 | Поиск в магазине Отрон | В блокнот | |
| R1, R2, R9 | Резистор | 150 кОм | 3 | Поиск в магазине Отрон | В блокнот | |
| R3, R4 | Резистор | 2.7 кОм | 2 | Поиск в магазине Отрон | В блокнот | |
| R5-R8 | Резистор | 100 кОм | 4 | Поиск в магазине Отрон | В блокнот | |
| Приёмник прямого усиления ДВ или СВ диапазона | ||||||
| DA1 | Операционный усилитель | К157УД2 | 1 | Поиск в магазине Отрон | В блокнот | |
| C1, C2, C4, C5, C7, C8 | Конденсатор | 0.01 мкФ | 6 | Поиск в магазине Отрон | В блокнот | |
| C3, C9 | Конденсатор | 10 пФ | 2 | Поиск в магазине Отрон | В блокнот | |
| C6, C10 | Электролитический конденсатор | 10 мкФ | 2 | Поиск в магазине Отрон | В блокнот | |
| C11 | Переменный конденсатор | 25-125 пФ | 1 | Поиск в магазине Отрон | В блокнот | |
| R1, R2, R6, R7 | Резистор | 82-100 кОм | 4 | Поиск в магазине Отрон | В блокнот | |
| R3 | Резистор | 120 Ом | 1 | Поиск в магазине Отрон | В блокнот | |
| R4, R9 | Резистор | 200 кОм | 2 | Поиск в магазине Отрон | В блокнот | |
| R5 | Переменный резистор | 10 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| R8 | Резистор | 2.7 кОм | 1 | Поиск в магазине Отрон | В блокнот | |
| L1 | Индуктивность | 1 | 80-100 витков | Поиск в магазине Отрон | В блокнот | |
| L2 | Индуктивность | 1 | 5-8 витков | Поиск в магазине Отрон | В блокнот | |
| Добавить все |
