К1ЛБ55хИ

Изредка встречаются микросхемы с буквой «И» в конце
обозначения. Их выпускала запорожская «Гамма» (в то время Запорожский завод полупроводниковых
приборов); это единственные встреченные
мной микросхемы этого типа (..ЛБ.. или ..ЛА..) 155ой серии этого завода.
Это довольно необычные микросхемы, на них были выпущены даже отдельные ТУ.
155ая серия с индексом «И» выполнена по технологии КСДИ (с окисной изоляцией),
в отличии от обратно-смещенного перехода обычной 155 серии. Основной ТТЛ продукцией
«Гаммы» в те годы была как раз «окисная»
106 серия и, вероятно, какое-то краткое время
по единому с ней технологическому процессу выпускали и 155ую.
Кристалл содержит избыточное количество элементов для снижения затрат на производство.

(фото Сергея Брылева)

КМ155ИД8А, КМ155ИД9, К155ИД9

Без сомнений, эта пара (в керамическом корпусе) держит с большим
отрывом первое место в номинации «Самая красивая микросхема серии»

Просто какое-то
волнение в душе, когда держишь их в руке, это произведение искусства
и не только лишь инженерного.
Причём, обратите внимание, корпус весьма архаичен, явный привет из 70-х годов.
Он называется «Тур» и был разработан в НИИТТ в 1970-72 гг.
Форма ног, крышка корпуса — всё это отголоски древних времён, когда DIP
был ещё молод… Причем, насколько я знаю, это вообще чуть ли не единственные наши микросхемы в таком корпусе!
Вспоминается ещё разве что К507РМ1.
Опять же, золочение для микросхем невоенного применения (не отбраковки от «войны», а изначально гражданских)
вещь исключительная.
Впрочем, есть и вариант в обычном скучном пластике

Немного подробностей. Обе эти микросхемы представляют собой
дешифраторы для управления матрицей из светодиодов. 155ИД8 работает
на матрицу 7х5 точек, с возможностью индицировать цифры от 0 до 9, знаки
«-» и переполнение «Е». 155ИД9 управляет матрицей 7х4 точек;
справочный листок на неё.

Производитель, а, полагаю, и разработчик —
НИИ «Мион», г.Тбилиси (Грузия).
Как нередко было у «Миона», микросхемы эти не имеют зарубежного аналога, а представляют
собой чисто отечественные разработки.

Не могу отказать себе в удовольствии отснять их во всех
возможных ракурсах…

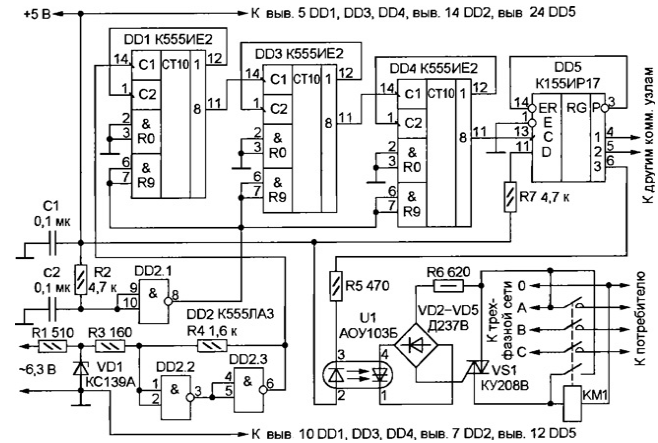

К155ИЕ2 и КМ155ИЕ2 (7490)

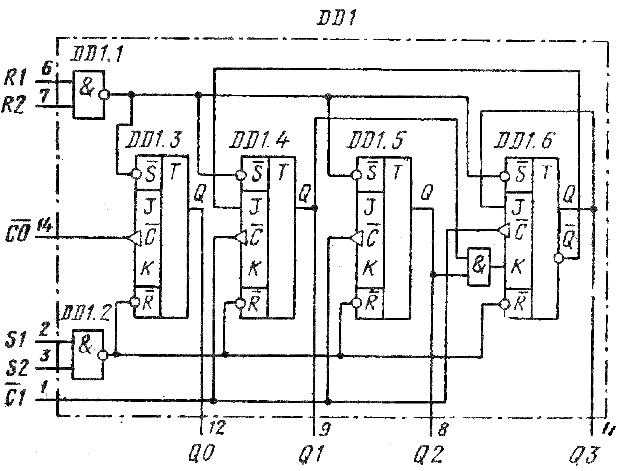

Микросхемы К155ИЕ2 и КМ155ИЕ2 (7490) четырехразрядный десятичный асинхронный счетчик пульсаций. Внутренняя схема его показана на рисунке. Первый триггер счетчика DD1.3 может работать самостоятельно. Он служит делителем входной частоты в 2 раза, Тактовый вход этого делителя C0 (вывод 14), а выход QO (вывод 12). Остальные три триггера DD1.4 — DD1.6 образуют делитель на 5. Тактовый вход здесь C1 (вывод 1). Для обоих тактовых входов запускающий перепад отрицательный, т. е. от высокого уровня к низкому.

Счетчик имеет два входа R для синхронного сброса (выводы 6 и 7), а также два синхронных входа S (выводы 2 и 3) для предварительной загрузки в счетчик двоичного кода 1001, соответствующего десятичной цифре 9. Поскольку счетчик К155ИЕ2, КМ155ИЕ2 (7490) асинхронный, состояния на его выходах Q0 — Q3 не могут изменяться одновременно. Если -после данного счетчика выходной код, требуется дешифрировать, т. е. перевести его в десятичное число, дешифратор должен стробироватьея на время этой операции. Иначе из-за неодновременности переключения выходных уровней четырех триггеров могут дешифроваться импульсные помехи (клыки).

Входы синхронного сброса RI и R2 (двухвходовой элемент И) запрещают действие импульсов по обоим тактовым входам и входам установки S. Импульс, поданный на вход R, дает сброс данных по всем триггерам одновременно. Подачей напряжения на входы S1 и S2 запрещается прохождение на счетчик тактовых импульсов, а также сигналов от входов R1 и R2. На выходах счетчика Q0 — Q3 (выводы 12, 9, 8, и 11) устанавливаются напряжения выходных уровней ВННВ, что соответствует коду 1001, т. е. цифре 9.

Чтобы получить на выходах счетчика К155ИЕ2, КМ155ИЕ2 (7490) двоично-десятичный код с весом двоичных разрядов 8-4-2-1, необходимо соединить выводы 12 и 1 (т. е. выход Q0 и вход С1. Входная последовательность подается на тактовый вход С0 (вывод 14). Симметричный счетчик-делитель входной частоты в 10 раз получится, если соединить вывод 11 (выход QЗ) с выводом 14 (вход C0). Симметричный способ деления в зарубежной литературе называется bi-quinary, т. е. в переводе — две пятерки. Выходная последовательность при счете двумя пятерками имеет вид симметричного меандра с уменьшенной в 10 раз частотой. Снимается она с выхода Q0 (вывод 12) микросхемы К155ИЕ2 КМ155ИЕ2 (7490).

Для деления частоты на два используется тактовый вход С0 (вывод 14) и выход QО (вывод 12). Для деления частоты в 5 раз подаем входную последовательность на вывод 1. Выходной сигнал получаем на выходе Q3 (вывод 11), Внешние перемычки для этих простых делителей не нужны. Счетчик К155ИЕ2, КМ155ИЕ2 (аналог 7490 ) имеет ток потребления 53 мА и максимальную тактовую частоту 10 МГц. Аналогичная схема варианта 74LS 90 потребляет ток 15 мА и имеет тактовую частоту до 30 МГц.

Режим работы счетчика К155ИЕ2, КМ155ИЕ2 (7490) можно выбрать из таблицы (сброс выходных данных в ноль, установка, т.е. загрузка девятки, счет). В таблице показана последовательность смены напряжений высоких и низких уровней на выходах счетчика К155ИЕ2 и КМ155ИЕ2 (7490) в режиме двоично-десятичного счета, когда требуется соединить внешней перемычкой выход Q0 и вход С1 (т. е. выводы 1 и 12).

Зарубежным аналогом микросхемы КМ155ИЕ2 является микросхема 7490.

Счет Выход
Q0 Q1 Q2
В Н Н Н
1 В Н Н Н
2 Н В Н Н
3 В В Н Н
4 Н Н В Н
5 Н Н В Н
6 Н В В Н
7 В В В Н
8 Н Н Н В
9 В Н Н Н

R1

R2

S1

S2

Qo

Q1

Q2

Q3

В

В

Н

х

Н

Н

Н

Н

В

В

х

Н

Н

Н

Н

Н

х

х

В

В

В

Н

Н

В

Н

х

Н

х

Счет

х

Н

х

Н

Счёт

Н

х

х

Н

Счёт

х

Н

В

х

Счёт

(К)1ЛБ551, 1ЛБ551А, К155ЛА1

   Вполне обычные микросхемы (два элемента 4И-НЕ); паспорт
на них (от микросхемы производства завода «Искра»,
г.Ульяновск). Здесь они лишь по причине своего возраста…

Самая ранняя дата выпуска микросхем этой серии, известная мне на сегодня — октябрь 1969 года.
Интересно, что логотип НИИМЭ здесь отформован в
пластмассе корпуса, а не нанесен краской.

Эти выпуски еще могли разбраковываться по быстродействию/нагрузочной способности,
с добавлением дополнительной буквы в названии.

а вот эта микросхема интересна тем, что на лицевой
стороне у неё обозначение по новой системе, а на днище — еще по старой :)))

К155ИЕ2 и КМ155ИЕ2 (7490)

Микросхемы К155ИЕ2 и КМ155ИЕ2 (7490) четырехразрядный десятичный асинхронный счетчик пульсаций. Внутренняя схема его показана на рисунке. Первый триггер счетчика DD1.3 может работать самостоятельно. Он служит делителем входной частоты в 2 раза, Тактовый вход этого делителя C0 (вывод 14), а выход QO (вывод 12). Остальные три триггера DD1.4 — DD1.6 образуют делитель на 5. Тактовый вход здесь C1 (вывод 1). Для обоих тактовых входов запускающий перепад отрицательный, т. е. от высокого уровня к низкому.

Счетчик имеет два входа R для синхронного сброса (выводы 6 и 7), а также два синхронных входа S (выводы 2 и 3) для предварительной загрузки в счетчик двоичного кода 1001, соответствующего десятичной цифре 9. Поскольку счетчик К155ИЕ2, КМ155ИЕ2 (7490) асинхронный, состояния на его выходах Q0 — Q3 не могут изменяться одновременно. Если -после данного счетчика выходной код, требуется дешифрировать, т. е. перевести его в десятичное число, дешифратор должен стробироватьея на время этой операции. Иначе из-за неодновременности переключения выходных уровней четырех триггеров могут дешифроваться импульсные помехи (клыки).

Входы синхронного сброса RI и R2 (двухвходовой элемент И) запрещают действие импульсов по обоим тактовым входам и входам установки S. Импульс, поданный на вход R, дает сброс данных по всем триггерам одновременно. Подачей напряжения на входы S1 и S2 запрещается прохождение на счетчик тактовых импульсов, а также сигналов от входов R1 и R2. На выходах счетчика Q0 — Q3 (выводы 12, 9, 8, и 11) устанавливаются напряжения выходных уровней ВННВ, что соответствует коду 1001, т. е. цифре 9.

Чтобы получить на выходах счетчика К155ИЕ2, КМ155ИЕ2 (7490) двоично-десятичный код с весом двоичных разрядов 8-4-2-1, необходимо соединить выводы 12 и 1 (т. е. выход Q0 и вход С1. Входная последовательность подается на тактовый вход С0 (вывод 14). Симметричный счетчик-делитель входной частоты в 10 раз получится, если соединить вывод 11 (выход QЗ) с выводом 14 (вход C0). Симметричный способ деления в зарубежной литературе называется bi-quinary, т. е. в переводе — две пятерки. Выходная последовательность при счете двумя пятерками имеет вид симметричного меандра с уменьшенной в 10 раз частотой. Снимается она с выхода Q0 (вывод 12) микросхемы К155ИЕ2 КМ155ИЕ2 (7490).

Для деления частоты на два используется тактовый вход С0 (вывод 14) и выход QО (вывод 12). Для деления частоты в 5 раз подаем входную последовательность на вывод 1. Выходной сигнал получаем на выходе Q3 (вывод 11), Внешние перемычки для этих простых делителей не нужны. Счетчик К155ИЕ2, КМ155ИЕ2 (аналог 7490 ) имеет ток потребления 53 мА и максимальную тактовую частоту 10 МГц. Аналогичная схема варианта 74LS 90 потребляет ток 15 мА и имеет тактовую частоту до 30 МГц.

Режим работы счетчика К155ИЕ2, КМ155ИЕ2 (7490) можно выбрать из таблицы (сброс выходных данных в ноль, установка, т.е. загрузка девятки, счет). В таблице показана последовательность смены напряжений высоких и низких уровней на выходах счетчика К155ИЕ2 и КМ155ИЕ2 (7490) в режиме двоично-десятичного счета, когда требуется соединить внешней перемычкой выход Q0 и вход С1 (т. е. выводы 1 и 12).

Зарубежным аналогом микросхемы КМ155ИЕ2 является микросхема 7490.

Счет Выход
Q0 Q1 Q2
В Н Н Н
1 В Н Н Н
2 Н В Н Н
3 В В Н Н
4 Н Н В Н
5 Н Н В Н
6 Н В В Н
7 В В В Н
8 Н Н Н В
9 В Н Н Н

R1

R2

S1

S2

Qo

Q1

Q2

Q3

В

В

Н

х

Н

Н

Н

Н

В

В

х

Н

Н

Н

Н

Н

х

х

В

В

В

Н

Н

В

Н

х

Н

х

Счет

х

Н

х

Н

Счёт

Н

х

х

Н

Счёт

х

Н

В

х

Счёт

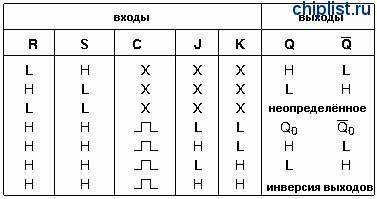

Микросхема К155ТВ1

1 Номинальное напряжение питания 5 В 5 %
2 Выходное напряжение низкого уровня не более 0,4 В
3 Выходное напряжение высокого уровня не менее 2,4 В
4 Напряжение на антизвонном диоде не менее -1,5 В
5 Входной ток низкого уровня&nbsp &nbsp по входам 3-5,9-11&nbsp &nbsp по входам 2,12,13 &nbsp не более -1,6 мАне более -3,2 мА
6 Входной ток высокого уровня не более 0,04 мА
7 Входной пробивной ток не более 1 мА
8 Ток короткого замыкания -18…-55 мА
9 Ток потребления не более 20 мА
10 Потребляемая статическая мощность не более 105 мВт
11 Время задержки распространения при включении не более 40 нс
12 Время задержки распространения при выключении не более 25 нс
13 Тактовая частота не более 15 мГц

Литература

Интегральные микросхемы и их зарубежные аналоги: Справочник. Том 2./А. В. Нефедов. — М.:ИП РадиоСофт, 1998г. — 640с.:ил.

Отечественные микросхемы и зарубежные аналоги Справочник. Перельман Б.Л.,Шевелев В.И. «НТЦ Микротех», 1998г.,376 с. — ISBN-5-85823-006-7

К155АГ1 (74121)

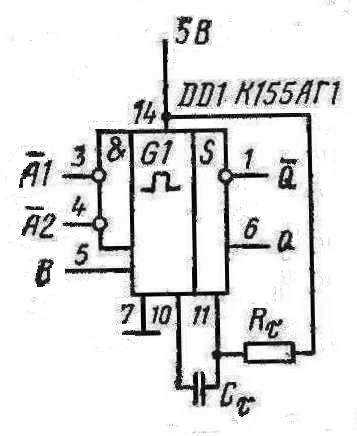

Микросхема К155АГ1 (74121) это одноканальный ждущий мультивибратор. Он формирует калиброванные импульсы с хорошей стабильностью длительности. Мультивибратор содержит внутреннюю ячейку памяти — триггер с двумя выходами Q и Q. Поскольку о6а выхода имеют наружные выводы (6 и 1 соответственно), разработчик получает от микросхемы парафазный сформированный импульс. Триггер имеет три импульсных входа логического управления,(установки в исходное состояние) через элемент Шмитта. Вход В (активный перепад — положительный) дает прямой запуск триггера, входы Al, А2 — инверсные (активный перепад — отрицательный).

Сигнал сброса, в триггере, формируется с помощью RC-звена: времязадающий конденсатор Сτ подключается между выводами микросхемы 10 и 11, резистор Rτ включается от вывода 11 к положительной шине питания 5 В.

На кристалле микросхемы К155АГ1 (74121)(между выводами 11 и 9) имеется внутренний интегральный резистор Rвн с номиналом примерно 2 кОм. Зависимость длительности выходного импульса τвых от номиналов Rτ и Сτ представлена на диаграмме . Если требуемый номинал Rτ ≤ Rвн можно использовать только внутренний резистор (подать питание 5 В на вывод 9 и подключить Сτ между выводами 10 и 11).

Длительность выходного импульса можно не только определить по диаграмме, но и подсчитатьτвых = CτRτ ln2 ≈ 0,7 Cτ Rτ.

Если Rτ → ∞ и Cτ = 0 (т. е. эти элементы отсутствуют) длительность выходного импульса τвых будет не более 35 нc. Включение этих элементов удобно для генерации импульсов сброса (на цифровой плате дополнительные RC-элементы — инородные детали). Длительность импульса мультивибратора К155АГ1 (74121) мало зависит от температуры и питающего напряжения. Желательно включать RC-фильтр в цепь питания мультивибратора.

В таблице дана сводка сигналов логического управления мультивибратором К155АГ1 (74121). Первые четыре строки здесь показывают зависимость статических выходных уровней Q и Q от логических уровней на входах А1, А2, В (установка триггера в исходное состояние). Нижняя часть таблицы содержит пять условии генерации одного выходного импульса и указывает фазу сигналов на выходах Q и Q. Отклик с длительностью τвых получается при положительном перепаде на входе В или при отрицательном, поданром на вход Al (или А2). На неиспользуемых входы надо подавать сигналы согласно последним пяти строкам таблицы . Вход В можно использовать как разрешающий (с высоким уровнем).

Мультивибратор К155АГ1 (74121) нельзя перезапустить, пока не истекло время τвых . Запущенный мультивибратор нечувствителен ко входным сигналам Al, А2 и В. Входная схема с триггером Шмитта обеспечивает надежный запуск (по входу В) при медленно нарастающем напряжении запуска (например, даже при скорости нарастания фронта запуска 1 В/с). Помехоустойчивость по входам — 1,2, по питанию — 1,5 В.

Длительность выходных импульсов можно менять от ЗО нс до 0,28 с, номиналы резисторов следует выбирать в пределах 2 — 40 кОм, а конденсаторов 10 пф — 10 мкФ.

Диаграммы выходных и запускающих по входам А, В импульсов приведены на рисунке . Здесь для обычного исполнения средний уровень Uср = 1,3 В, для варианта LS уровень Uср = 1,5 В;
условия нагрузки: Сн = 15 пФ, Rн = 400 Ом.

Зарубежным аналогом мультивибратора К155АГ1 является микросхема .

К155ИЕ2 и КМ155ИЕ2 (7490)

Микросхемы К155ИЕ2 и КМ155ИЕ2 (7490) четырехразрядный десятичный асинхронный счетчик пульсаций. Внутренняя схема его показана на рисунке. Первый триггер счетчика DD1.3 может работать самостоятельно. Он служит делителем входной частоты в 2 раза, Тактовый вход этого делителя C0 (вывод 14), а выход QO (вывод 12). Остальные три триггера DD1.4 — DD1.6 образуют делитель на 5. Тактовый вход здесь C1 (вывод 1). Для обоих тактовых входов запускающий перепад отрицательный, т. е. от высокого уровня к низкому.

Счетчик имеет два входа R для синхронного сброса (выводы 6 и 7), а также два синхронных входа S (выводы 2 и 3) для предварительной загрузки в счетчик двоичного кода 1001, соответствующего десятичной цифре 9. Поскольку счетчик К155ИЕ2, КМ155ИЕ2 (7490) асинхронный, состояния на его выходах Q0 — Q3 не могут изменяться одновременно. Если -после данного счетчика выходной код, требуется дешифрировать, т. е. перевести его в десятичное число, дешифратор должен стробироватьея на время этой операции. Иначе из-за неодновременности переключения выходных уровней четырех триггеров могут дешифроваться импульсные помехи (клыки).

Входы синхронного сброса RI и R2 (двухвходовой элемент И) запрещают действие импульсов по обоим тактовым входам и входам установки S. Импульс, поданный на вход R, дает сброс данных по всем триггерам одновременно. Подачей напряжения на входы S1 и S2 запрещается прохождение на счетчик тактовых импульсов, а также сигналов от входов R1 и R2. На выходах счетчика Q0 — Q3 (выводы 12, 9, 8, и 11) устанавливаются напряжения выходных уровней ВННВ, что соответствует коду 1001, т. е. цифре 9.

Чтобы получить на выходах счетчика К155ИЕ2, КМ155ИЕ2 (7490) двоично-десятичный код с весом двоичных разрядов 8-4-2-1, необходимо соединить выводы 12 и 1 (т. е. выход Q0 и вход С1. Входная последовательность подается на тактовый вход С0 (вывод 14). Симметричный счетчик-делитель входной частоты в 10 раз получится, если соединить вывод 11 (выход QЗ) с выводом 14 (вход C0). Симметричный способ деления в зарубежной литературе называется bi-quinary, т. е. в переводе — две пятерки. Выходная последовательность при счете двумя пятерками имеет вид симметричного меандра с уменьшенной в 10 раз частотой. Снимается она с выхода Q0 (вывод 12) микросхемы К155ИЕ2 КМ155ИЕ2 (7490).

Для деления частоты на два используется тактовый вход С0 (вывод 14) и выход QО (вывод 12). Для деления частоты в 5 раз подаем входную последовательность на вывод 1. Выходной сигнал получаем на выходе Q3 (вывод 11), Внешние перемычки для этих простых делителей не нужны. Счетчик К155ИЕ2, КМ155ИЕ2 (аналог 7490 ) имеет ток потребления 53 мА и максимальную тактовую частоту 10 МГц. Аналогичная схема варианта 74LS 90 потребляет ток 15 мА и имеет тактовую частоту до 30 МГц.

Режим работы счетчика К155ИЕ2, КМ155ИЕ2 (7490) можно выбрать из таблицы (сброс выходных данных в ноль, установка, т.е. загрузка девятки, счет). В таблице показана последовательность смены напряжений высоких и низких уровней на выходах счетчика К155ИЕ2 и КМ155ИЕ2 (7490) в режиме двоично-десятичного счета, когда требуется соединить внешней перемычкой выход Q0 и вход С1 (т. е. выводы 1 и 12).

Зарубежным аналогом микросхемы КМ155ИЕ2 является микросхема 7490.

Счет Выход
Q0 Q1 Q2
В Н Н Н
1 В Н Н Н
2 Н В Н Н
3 В В Н Н
4 Н Н В Н
5 Н Н В Н
6 Н В В Н
7 В В В Н
8 Н Н Н В
9 В Н Н Н

R1

R2

S1

S2

Qo

Q1

Q2

Q3

В

В

Н

х

Н

Н

Н

Н

В

В

х

Н

Н

Н

Н

Н

х

х

В

В

В

Н

Н

В

Н

х

Н

х

Счет

х

Н

х

Н

Счёт

Н

х

х

Н

Счёт

х

Н

В

х

Счёт
