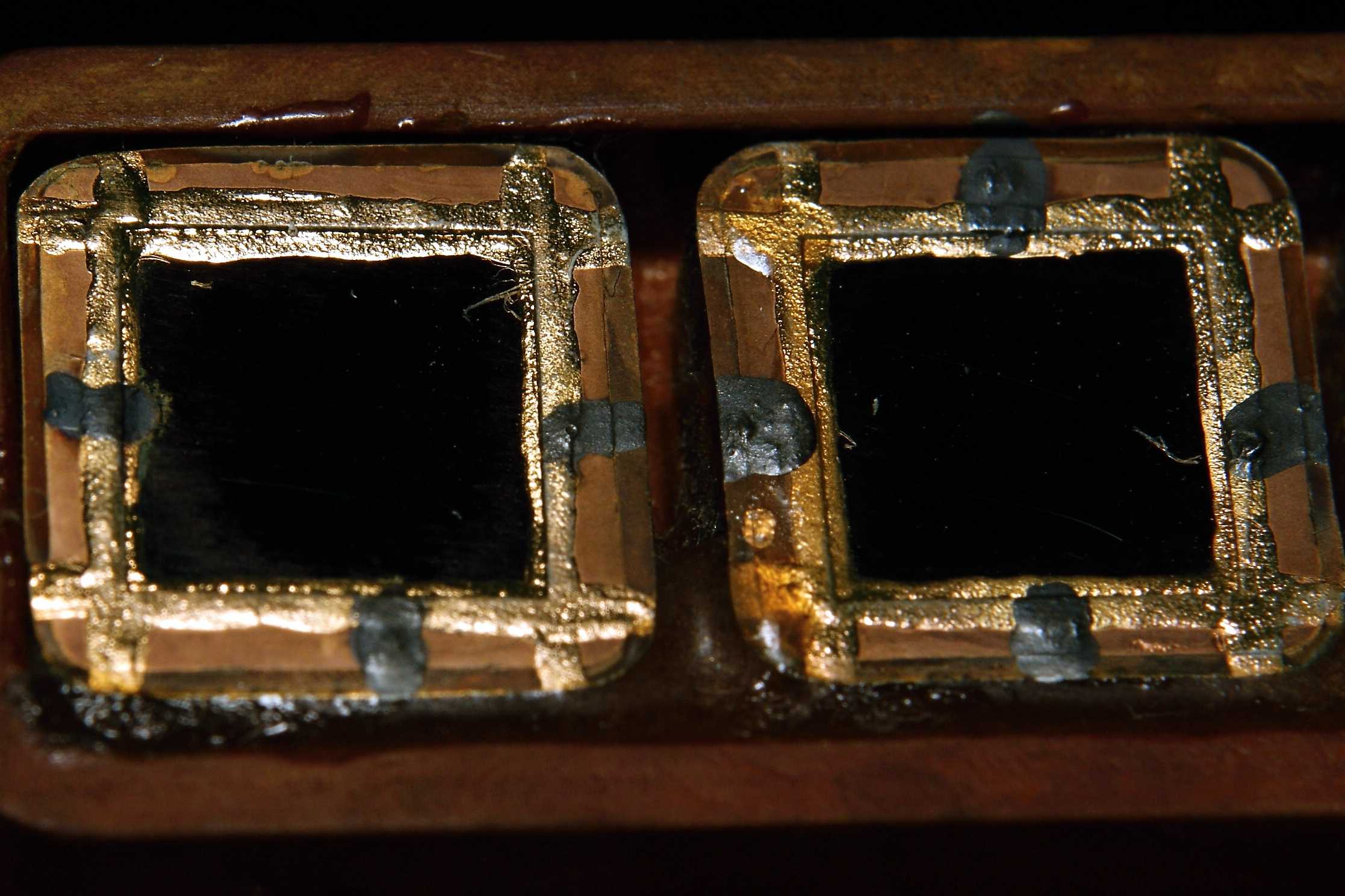

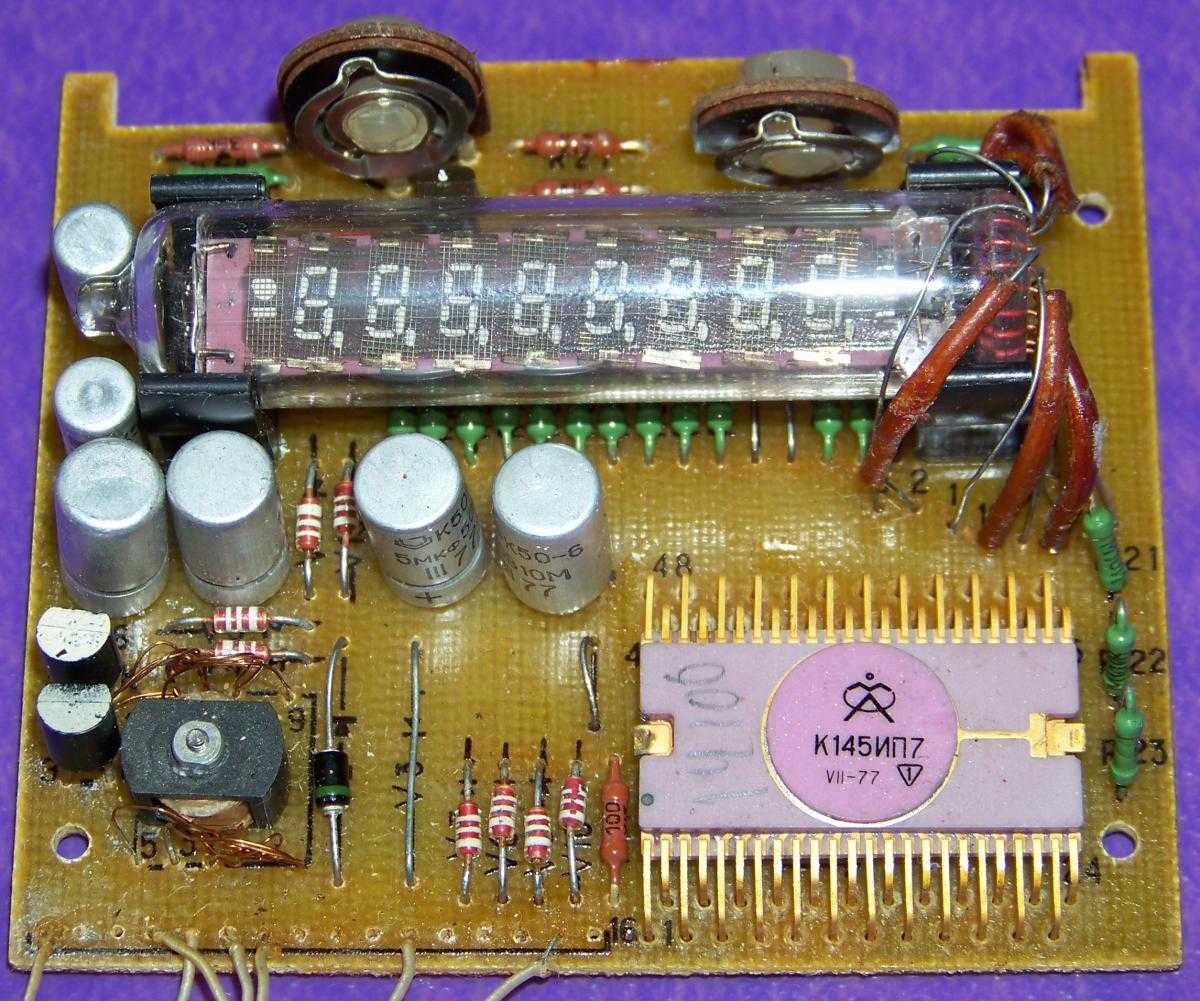

К145ВХ1

Электрические параметры[править | править код]

Структура обозначения

Структура (2010)

Элементы:

1- Префикс (от нуля до трех букв) 1a- Обозначение экспорта: Буква Э (E) здесь обозначает интегральную схему, предназначенную для экспорта, с шагом выводов 2,54 мм. (1/10 дюйма) или 1,27 мм (1/20 дюйма). Если этот элемент пуст, значит, устройство имеет советское (метрическое) расстояние между контактами 2,5 мм или 1,25 мм.
1b- Область применения: Буква К (K) здесь обозначает интегральную схему для коммерческого и бытового применения (с требованиями по ГОСТ 18725—83)

Если этот элемент пуст, значит устройство предназначено для более суровых условий (например, расширенный диапазон температур), что также называется военной приемкой (ВП).
1c– Обозначение упаковки (1980) (Обратите внимание, что буквы Э и К не являются допустимыми обозначениями упаковки. Если этот элемент пуст, то упаковка просто не указана в обозначении, т

е. это может быть любая из упаковок.)

2- Серия (три или четыре цифры) 2a- Технология производства ( одна цифра):
Монолитные интегральные схемы : 1, 5 или 6

Монолитные интегральные схемы — голый чип без упаковки: 7

Гибридные интегральные схемы : 2, ​​4 или 8
Другие интегральные схемы (например, тонкопленочный ): 3

Многокристальные модули : 9

2b- для четырехзначных серия вторая цифра номера серии тоже имеет значение: Серия для бытовой электроники: 0
Серия аналоговых устройств : 1
Серия операционных усилителей : 4
Серия цифровых устройств : 5
Серия запоминающих устройств : 6
Серия семейств микропроцессоров: 8

2c- Номер серии (2 цифры): Номера серий присваиваются последовательно и не имеют дальнейшего значения. Устройства в серии имеют некоторые общие характеристики, хотя от серии к серии она меняется (например, семейство логических схем для логических вентилей, набор команд для микропроцессоры ).
2d- Номер серии (2 или 3 цифры): Стандарты 2000/2010 не придают особого значения второй цифре серии из 4 цифр.

3– Функциональная группа ( две буквы) 3a- Группа
3b- Подгруппа внутри группы: Все группы имеют подгруппу П (P) для «других», то есть для устройств, которые попадают в группу, но не попадают ни в одну из других определенных подгрупп.
3c– Функциональная группа (2010) : Функциональные группы для стандарта 2010 приведены в отдельной таблице, так как изменение с 2000 на 2010 намного более радикальное, чем любое из предыдущих изменений.

4- Вариант в функциональном подгруппа (от одной до четырех цифр): Обычно номера вариантов присваиваются последовательно устройствам внутри подгруппы (например, ЛА1, ЛА2, ЛА3 и т. д.). В некоторых сериях переменная Номер соответствует последним двум или трем цифрам обозначения своего западного аналога (например, К500ЛК117 и МС10117).
5- Суффикс 5a- Версия (одна буква, от А до Ss, кроме и): этот дополнительный элемент указывает версии интегральной схемы с различными электрическими или тепловыми характеристиками (например, скорость переключения, диапазон напряжений и т. Также он может указывать на улучшенную версию устройства (например, К580ИК80 против К580ИК80А). До 1980 г. суффикс П (P) иногда использовался для обозначения версии в пластиковом корпусе вместо керамического (например, К145ИК2П, К531ЛА19П) или круглой металлической банке (например, К144ИР1П).
5b- Версия (одна буква, А) до М, кроме З и Й): этот элемент опускается, если есть только одна версия устройства.
5c– Обозначение пакета (2000) (одна буква, от Н до Я): Если этот элемент пуст, то пакет просто не указывается в обозначении, т.е. это может быть любой из пакетов. Обратите внимание, что диапазоны букв версии и обозначения упаковки не пересекаются.
5d– Обозначение производителя (две буквы)
5e– Обозначение упаковки (2010) (одна цифра или буква Н)
5f- Вариант упаковки (одна буква; А, В, С, Е, Н, К, М, Р, Т или Х): если варианты интегральной схемы имеют одинаковые параметры и обозначение корпуса, но различаются распиновкой или количеством выводов, то это добавляется буква варианта пакета (например, 5400ТР045 и 5400ТР045А).
5g- Версия (одна буква; А, В, С, Е, К, М, Р, Т или Х): Этот элемент опускается, если есть только один версия устройства. Обратите внимание, что для стандарта 2010 другой пакет обозначается элементом 5f вместо этого. Некоторые поставщики по-прежнему присваивают версии букв за пределами допустимого диапазона (например, 1494УА02Б3).

Обозначение производителя

Указано только обозначение производителя со стандартом 2000. Приведенная ниже таблица не является полной, многие производители до сих пор не используют присвоенные им обозначения. Логотипы производителей встречаются чаще.

Прочие производители которые по состоянию на 2016 год использовали одну из версий советского обозначения интегральных схем: NTC Module, MCST, ELVEES Multicore, Fizika, Optron, Sapfir, NPK TTs и Прогресс, все они в Москве, а также ПКК Миландр, Союз и НИИТАП в Зеленограде, НИИЭТ Воронеж, СКТБ ЭС Воронеж, Протон и Протон-Импульс Орёл, Восток Новосибирск, НЗПП-КБР Нальчик, Планета Новгород, Искра Ульяновск, НИИЭМП Пенза, Алмаз Котовск, Элтом Томилино, Крип Техно Александров, ДЕЛС Минск, Квазар Киев, Кристалл Киев, Электронный Компоненты Ивано-Франковск, Днепр Херсон и Foton Ташкент.

Структура и принципы работы[править | править код]

КР145ИК1901 относится к серии управляющих микросхем К145ИК19, работающим по жёстко заданной программе, записанной во внутреннее ПЗУ. Структурную схему БИС этого семейства можно представить так:

В устройстве управления ПЗУ программ содержит программы из стандартных команд для арифметико-логического устройства (АЛУ) объёмом 128 20-разрядных слов. Каждое слово определяет трёхразрядный код условного перехода (КУС), семиразрядный код адреса следующей команды, выбора адреса из ПЗУ синхропрограмм и кода модификации синхропрограммы (КОМ). Постоянное запоминающее устройство синхропрограммы задаёт адреса в ПЗУ микрокоманд и их временную привязку, т. е. синхронизирует обработку информационного слова с движением информации в сдвиговых регистрах оперативной памяти. ПЗУ микрокоманд осуществляет непосредственное управление АЛУ путём задания элементарных операций, таких, как пересылки, сдвиги, логическое сравнение, суммирование и т. п.

Арифметико-логическое устройство, включающее мультиплексор данных, одноразрядный сумматор, регистр статуса, аккумулятор, регистры оперативной памяти РгМ, PгR, S1, блок констант, регистр индикации, выходную матрицу и два буферных регистра S2 и S3 для выдачи внешних управляющих сигналов, предназначено для обработки информационных слов, хранения их и выдачи результатов обработки в виде управляющих сигналов на внешние устройства.

Управляющие сигналы выдаются на внешние устройства через буферные регистры S2 и S3, информация для отображения на индикаторном устройстве выдается параллельно через регистр индикации и выходную матрицу, в которой двоичные коды преобразуются в коды семисегментных десятичных цифр. Рассматриваемая структура АЛУ позволяет задавать определенные режимы работы схемы по состоянию регистра статуса, подключенного на выход сумматора. Изменение состояния регистра статуса осуществляется при обработке содержимого регистров РгМ, PгR, S1, блока констант. Для расширения памяти регистров РгМ и PгR, если это потребуется при перепрограммировании и изменении назначения БИС, предусмотрена возможность подключения последовательно внешних регистров памяти (в варианте КР145ИК1901 не используется). Устройство синхронизации (УС) предназначено для генерации четырех фазовых импульсов Ф1-Ф4, обеспечивающих синхронизацию всех процессов приема, обработки и выдачи
информации. Устройство синхронизации содержит задающий генератор (ЗГ), формирующий прямоугольные импульсы Ф1-Ф4, двоичный счетчик, формирующий временные последовательности синхронизирующих импульсов E1-ЕЗ, Dl-D4. В момент окончания одного цикла работы УС формируется импульс СИ, который может быть использован для различных целей во внешних устройствах.

Часы «Электроника 13.11А», работающие под управлением микросхемы КР145ИК1901.

Для задания ЗГ необходимого режима работы имеется возможность подключения времязадающих RC-цепей или внешнего кварцевого резонатора 32768 Гц. Задающий генератор настроен на частоту 32768 Гц. Поэтому доступ к памяти осуществляется со скоростью обмена, равной 32768 бит/с. При счете текущего времени основная частота ЗГ делится на 64 и, таким образом, формируется временной интервал 1/512 с, равный времени исполнения команды, считанной из ПЗУ программ, а также периоду повторения циркуляции информации в оперативных регистрах PгM, PгR. Нормировано и суммарное время опроса состояния клавиатуры, анализа состояния сигналов и схемы в целом, время выдачи выходной информации. Это время не должно превышать 0,5 с.

Другая маркировка

Хотя это и не является строго частью обозначения, некоторые маркировки являются часто встречается на корпусах интегральных схем:

Военное признание здесь означает, что интегральная схема может использоваться в приложениях, где ее выход из строя был бы катастрофическим и где ремонт или замена затруднены или невозможны (например, аэрокосмические приложения).

Для устройств с программированием по маске (например, вентильные матрицы, программируемые по маске однокристальные микроконтроллеры, ПЗУ с маской ) трех- или четырехзначное номер маски следует за обозначением типа (например, К1801ВП1-014).

Для голых микросхем за обозначением типа следует однозначный конструктивный идентификатор варианта.

A код даты обычно печатается на упаковке. В начале 1970-х годов код даты состоял из римской цифры месяца и двузначного года (например, IX 72). Позже месяц был указан в виде одной или двух цифр (например, 5-73 или 0386). В конце 1980-х годов большинство заводов перешло на четырехзначный код с двухзначным годом, за которым следует двухзначный месяц (например, 8909) или двухзначная неделя (например, 9051). В целом, формат кода даты строго не соблюдался. Несколько серий интегральных схем (например, , ) имели буквенно-цифровой код IEC 60062

Романизация

Романизация русского языка стандартизирована, только есть по крайней мере 11 стандартов на выбор. К счастью, в советском обозначении интегральных схем используется подмножество кириллического алфавита, в котором довольно мало букв неоднозначны:

• Ж: Ž, Zh
• Х: X, H, Ch, Kh
• Ц: C, Cz, Ts, Tc
• Ч: Č, Ch

Наиболее распространенные латинизации, выделенные жирным шрифтом, представлены в качестве альтернативы в приведенных выше таблицах.

Е и Э латинизируются как E.

. Французская латинизация русского и отличаются некоторыми буквами от буквы, используемой в английском. Например, русский КР580ВМ80A становится KR580VM80A на английском и французском языках, но KR580WM80A в немецкой литературе.
