К1ЛП332
Интереснейший экземпляр!
Во-первых, этой микросхемы нет практически ни в одном справочнике.
1ЛП331 есть, 1ЛП333 есть, а вторая пропущена!
Это были «половинки»; 1ЛП332 — половина 133ЛД1 (1ЛП331), один 4-входовый расширитель по ИЛИ.
Очень скоро производство их было прекращено, т.к. стало получаться достаточно нормальных, не половинок.
Память от них осталась в виде «дырок» в порядке номеров типов микросхем.

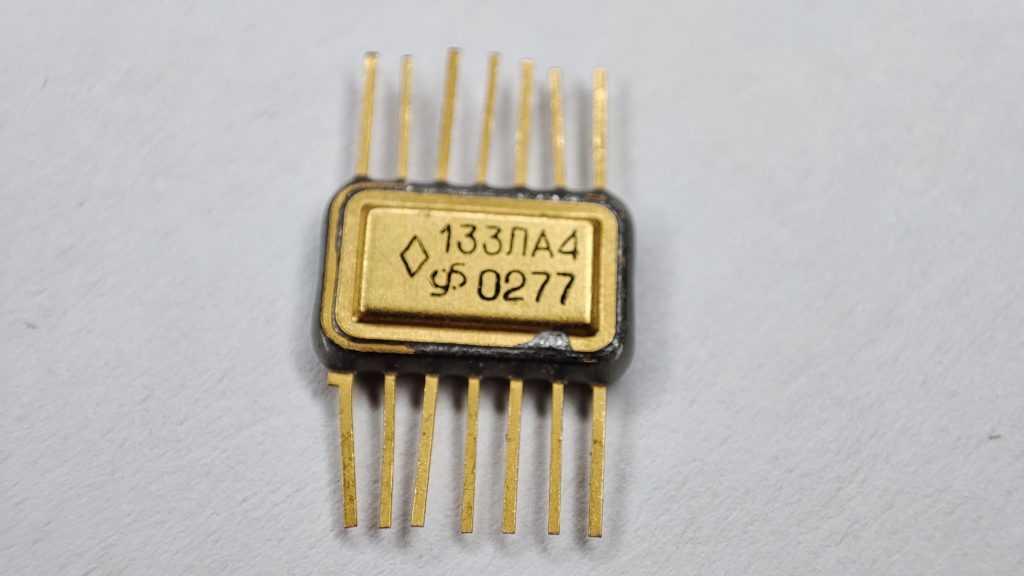

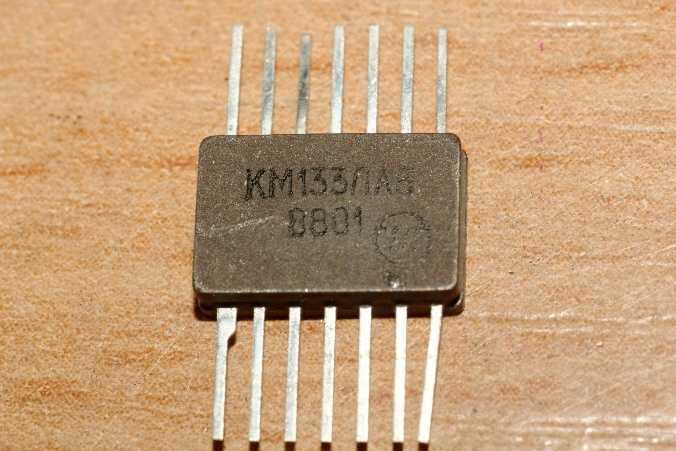

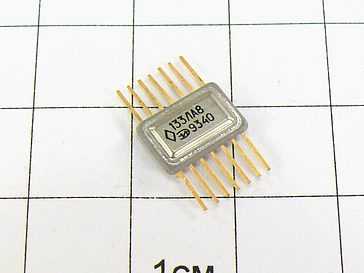

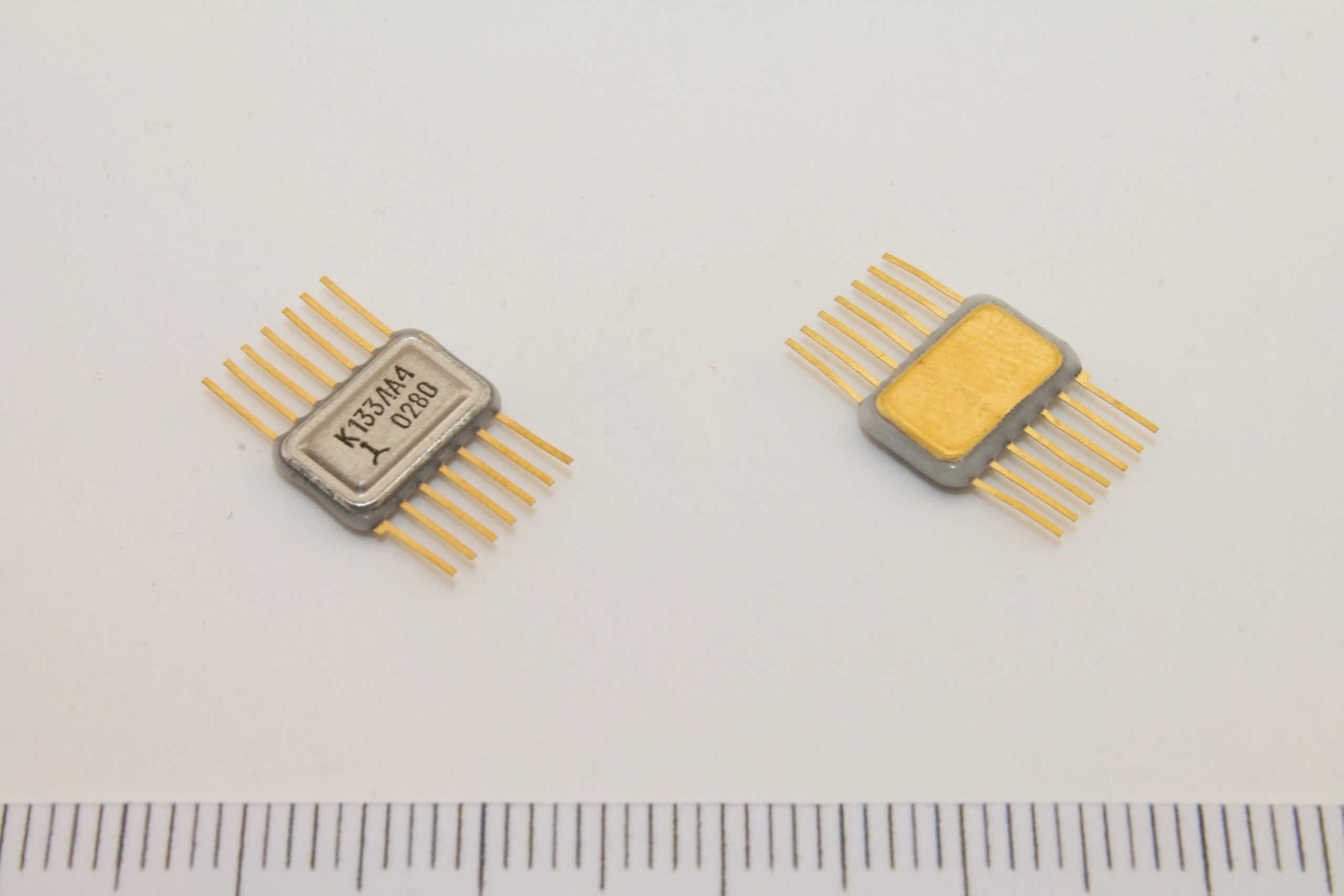

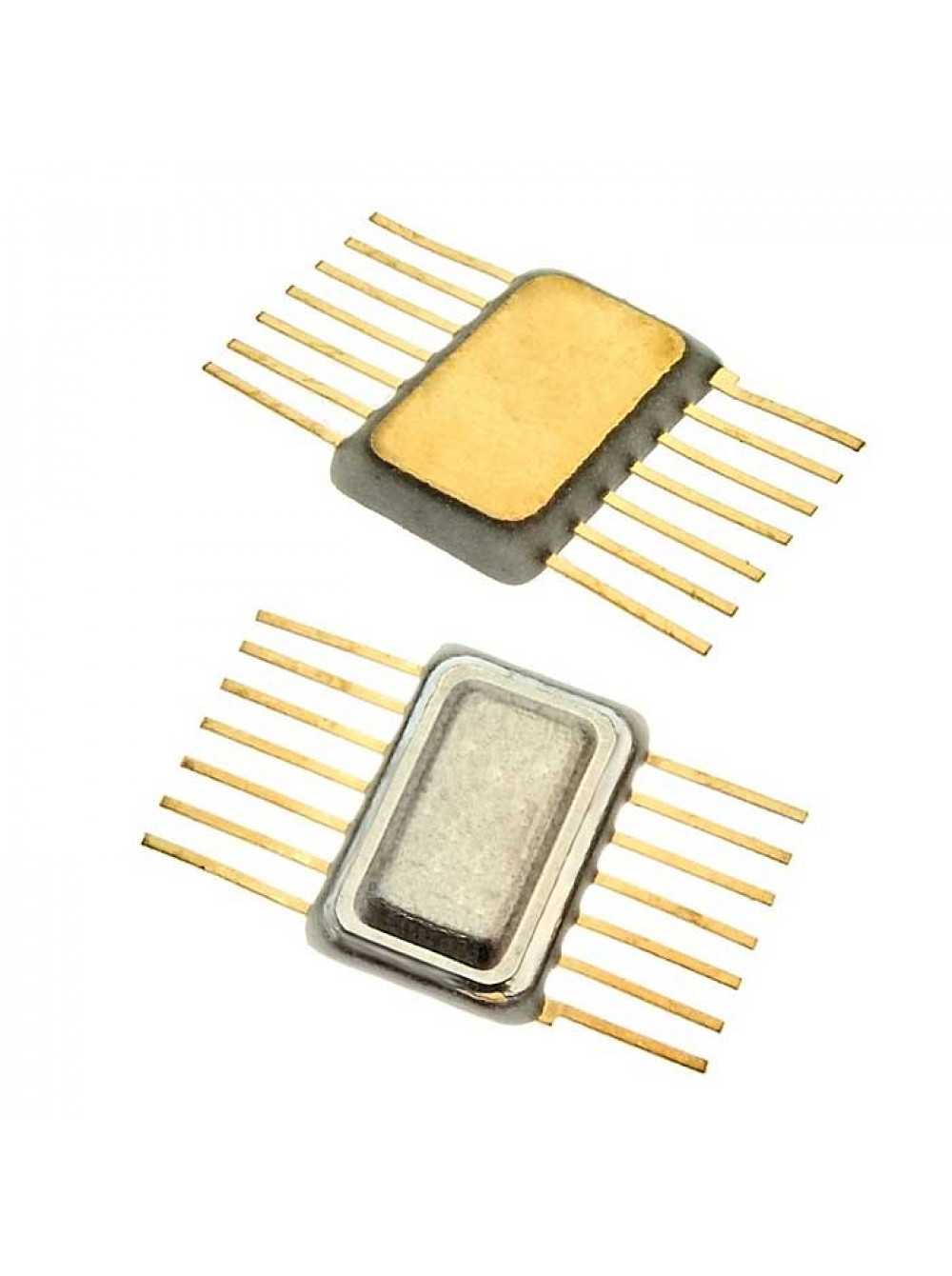

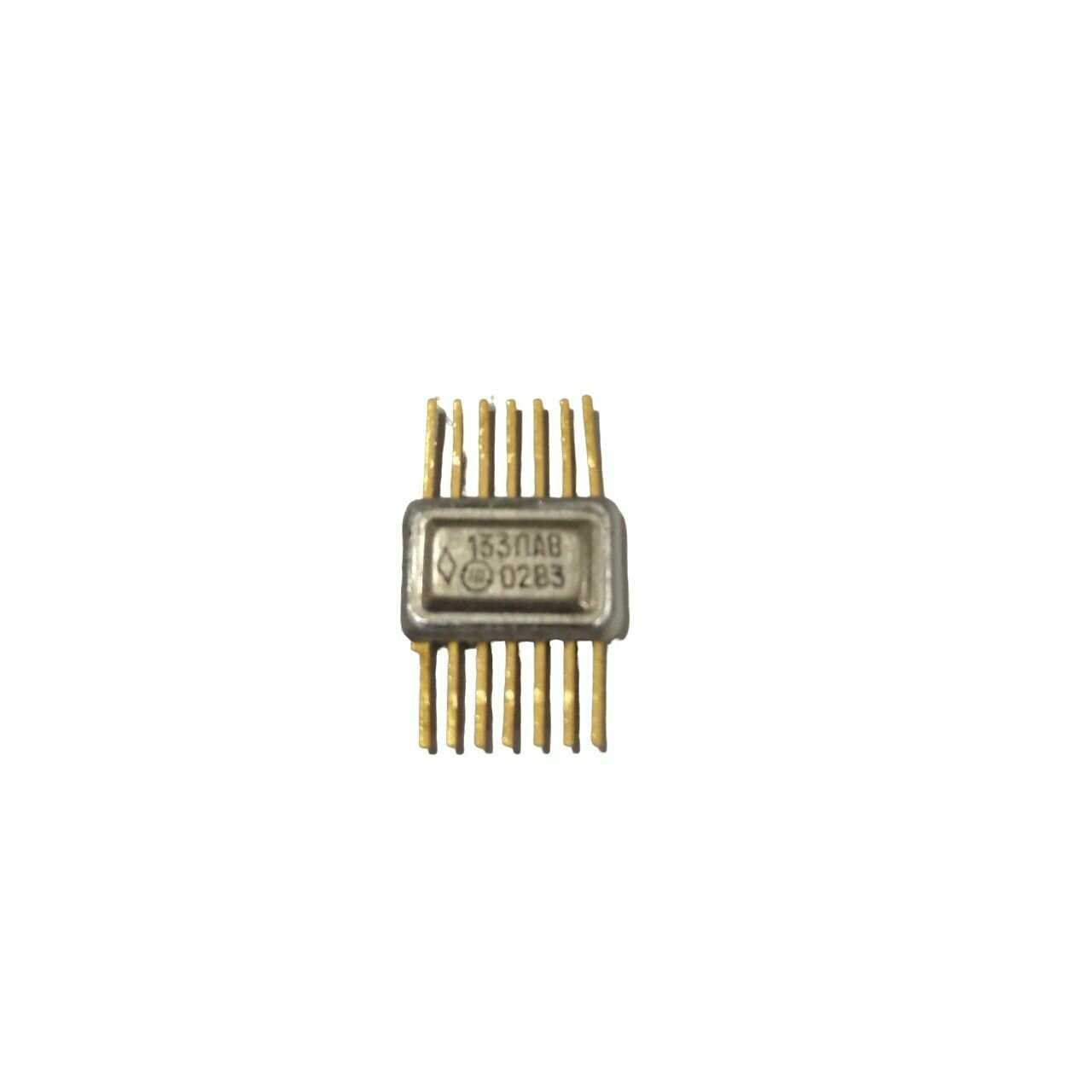

В-третьих, корпус. Видны рудиментарные боковые выводы. Назначение
неизвестно, то ли пытались втиснуть дополнительные выводы, то ли для крепления к рамке при изготовлении.
Плюс к этому, очень острые грани корпуса, такого тоже не встречал более.
Мало? Могу добавить и в-четвертых :))). Это (пока) самая ранняя микросхема из
этой серии у меня. Выпуск менее чем через год после окончания разработки…
Комбинационные схемы
Вполне ожидаемо, что «ископаемые» дешифраторы по своему устройству, по большому счёту, не отличаются от более современных. Единственным заметным отличием является то, что в состав «рассыпных» схем обычно не включаются инверторы, необходимые для формирования обратных значений исходных сигналов: поскольку почти всегда входная информация подаётся с регистров, а те выполнены на триггерах, имеющих и прямой, и инверсный выходы, совершенно естественно пользоваться их «услугами». В качестве примера показаны схемы так называемых линейного импульсного дешифратора на 8 выходов («импульсный» в данном случае означает наличие дополнительного входа управления, разрешающего или запрещающего работу дешифратора, благодаря чему на одной из выходных линий можно в нужный момент времени сформировать импульс) и прямоугольного дешифратора на 16 выходов. Как видим, выходы у них всегда инвертированные; если нужно получить результат в прямом виде, приходится ставить инверторы.
Мультиплексоры в явном виде как отдельные законченные функциональные блоки в конструкции ранних машин не выделялись, хотя они, конечно, были. Собственно выбор одного из входных сигналов и передача его на выход осуществляется элементом И-ИЛИ-НЕ на нужное число входов (два у ЛР1 и четыре у ЛР3, при необходимости они дополняются расширителями ЛД1). Какой именно из элементов И будет открыт, определяется управляющими сигналами, поступающими с дешифратора, а последний в типичном случае управляется выходами некоего регистра. Таким образом, мультиплексор в современном понимании оказывается «размазан» между: 1) выходами регистра, содержащего код источника (оттуда поступают прямые и инверсные значения разрядов кода), 2) дешифратором кода источника, 3) инверторами на выходах дешифратора (поскольку с него поступают инвертированные сигналы, а управлять они должны элементами И — т. е. быть прямыми) и 4) схемой выбора одного из входных сигналов на элементах И-ИЛИ-НЕ.
Вот устройство самой сложной комбинационной схемы ранних машин — АЛУ — заметно отличается от, например, классической микросхемы К155ИП3, в девичестве SN74181. Впрочем, эта тема весьма обширна и заслуживает отдельной статьи.
Литература
-
В. В. Пржиялковский и др. Электронная вычислительная машина ЕС-1020. Под общей редакцией А. М. Ларионова. — М., «Статистика», 1975
-
Р. М. Асцатуров и др. Процессор ЭВМ ЕС-1020. Под общей редакцией А. М. Ларионова. — М., «Статистика», 1975
-
Р. И. Абражевич и др. Каналы ввода-вывода ЭВМ ЕС-1020. Под общей редакцией А. М. Ларионова. — М., «Статистика», 1975
-
А. Т. Кучукян и др. Электронная вычислительная машина ЕС-1030. Под общей редакцией А. М. Ларионова. — М., «Статистика», 1977
Задание на курсовую работу по курсу «Схемотехника»
Тема: Проектирование цифровых устройств с использованием пакета VHDL
Срок представления к защите: 13 мая 2005г.
Задание выдано 5
марта 2005г.
Задание принято к исполнению __________ /студент гр.246 Е.С./
Задание выдал __________ /асс. каф. САПР ВС /
Содержание :
Задание………………………………………………………………………………………………………….2
1. Введение…………………………………………………………………………………………………….4
2. Краткое описание схемы…………………………………………………………………………….5
3. Моделирование элементов схемы……………………………………..…………6
3.1. Описание элемента К133ЛН1……………..
……………………………………………………6
3.2. Описание элемента К133ИЕ5
…………………………………………………………………..8
3.3. Описание элемента К133ТМ2
…………………………………………………………………11
3.4. Описание элемента К133ИД4 ……………………………………………………………14

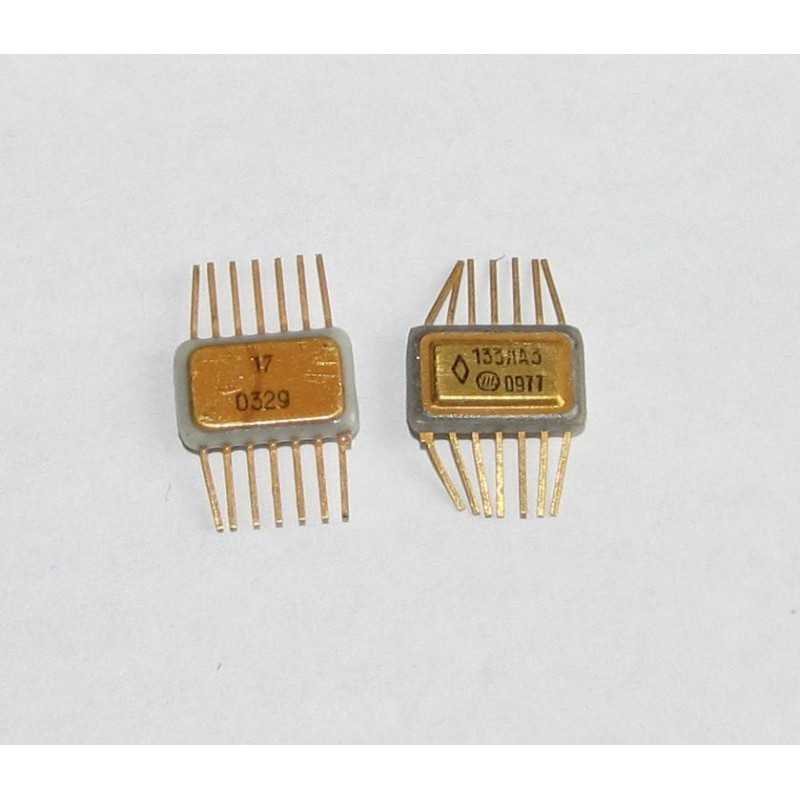

3.5. Описание элемента К133ЛА3………………………………………………………………….16
3.6. Описание элемента К133ИР13………………………………………………………………..18
3.7. Описание элемента
К514ИД1………………………………………………………………….21
3.8. Описание элемента
К133ЛП5………………………………………………………………….24
4. Моделирование схемы…………………………………………………………..26
5.Заключение………………………………………………………………………………………………..31
Список
литературы……………………………………………………………………………………….32
1. Введение
Современный мир уже нельзя представить без цифровых
устройств. С каждым годом цифровая техника становится все сложнее,
функциональней, производительной, но при этом габариты микросхем как правило
меньше по сравнению с предыдущими моделями, это достигается благодаря высокой
степени интеграции, когда на небольшом кристалле размещают до 1011
элементов. Поэтому в настоящее время для разработки интегральных микросхем
используют специальные программные продукты, называемые языками описания
аппаратуры (ЯОА). Одним из наиболее распространенных ЯОА является VHDL. С
помощью этого языка разрабатываются БИС, СБИС и ПЛИС, которые являются базовыми
элементами современных цифровых устройств. Возможности данного языка позволяют
моделировать как отдельные простейшие элементы, такие как триггеры, счетчики,
регистры, так и сложнейшие микросхемы, содержащие сотни и тысячи различных
элементов, что делает VHDL основным инструментом разработчика таких
схем.
2. Краткое описание схемы
Данная схема является частью сигнатурного
сигнализатора, который позволяет локализовать неисправности с точностью до
элемента в отдельных цифровых блоках элементов и в сложных цифровых системах,
включая микропроцессоры.
Сигнатурный
анализатор (СА) состоит из собственно анализатора (рис.1), который будет описан в данной работе,
и формирователя тестовых воздействий. СА функционально содержит три узла: сдвиговый
регистр с обратными связями (DD7, DD8, DD13), узел управления (DD1…DD6) и
узел индикации (DD9…DD12, HG1…HG4).
Основа СА
– сдвиговый регистр с обратными связями, выполненный на двух 8-разрядных
универсальных сдвиговых регистрах DD7, DD8. Обрабатываемая двоичная последовательность
суммируется по модулю 2 в сумматоре DD13 с разрядами обратной связи сдвигового
регистра (разряды 7, 9, 12, 16) и подаётся на вход сдвигового регистра.
Информация сдвигается вправо по фронту синхросигналов, приходящих из узла
управления на входы С сдвиговых регистров DD7, DD8.
Узел управления вырабатывает сигналы начальной установки и
синхроимпульсы для сдвиговых регистров СА и формирователя тестовых воздействий.
В узел управления входят генератор импульсов на DD1.1…DD1.3,
распределитель импульсов на DD2, DD4, триггер сброса на DD5.1, DD5.2 и
триггеры DD3.1, DD3.2, DD6.1, формирующие измерительный интервал для
обработки входной двоичной последовательности.
Узел
индикации создан из четырёх дешифраторов DD9…DD12 и 7-сегментных индикаторов HG1…HG4.
Рис.1.
Схема сигнатурного анализатора.
3. Моделирование элементов схемы
3.1. Микросхема К133ЛН1
Логический
элемент НЕ серии ТТЛ К133ЛН1 выполняет логическую функцию НЕ.
Рис. 2. Элемент НЕ.
Логическая функция элемента: Y = X.
Таблица
1. Значения функции НЕ.
|
Y |
|
|
Н |
В |
|
В |
Н |
Текст моделирующей программы.
Обозначение
портов показано на рис. 2, вейвформы на рис. 3.
— File: K133LN1.vhd
— created by Design Wizard:
04/17/05 16:31:07
-library IEEE;
use IEEE.std_logic_1164.all;
entity K133LN1
is
port (
X: in STD_LOGIC;
Y: out STD_LOGIC
);
end K133LN1;
architecture K133LN1 of
K133LN1 is
begin
process(x)
begin
y<=not x after 18 ns;
end process;
end K133LN1;
Рис.3. Работа элемента НЕ
3.2.
Микросхема К133ИЕ5
Микросхема К133ИЕ5 является четырехзарядным,
асинхронным счетчиком пульсаций. Его обозначение показано на рис. 2. Режим
работы соответствует таблице 2. Если микросхема К133ИЕ5 применяется как
счетчик-делитель на 16, необходимо соединить выводы 1 и 12. При этом
последовательность счета от 0 до 15 ( т.е. последовательность смены логических
уровней на выходах Q0 – Q3) будет соответствовать таблице 3.
Таблица
2. Режим работы счетчика К133ИЕ5.
|
Вход сброса |
Выход |
||||
|
R1 |
R2 |
Q0 |
Q1 |
Q2 |
Q3 |
|
B H B H |
B B H H |
H |
H |
H |
H |
|
Счет |
Таблица
3. Последовательность счета К133ИЕ5.
|
Счет |
Выход |
Счет |
Выход |
||||||
|
Q0 |
Q1 |
Q2 |
Q3 |
Q0 |
Q1 |
Q2 |
Q3 |
||
|
1 2 3 4 5 6 7 |
H B H B H B H B |
H H B B H H B B |
H H H H B B B B |
H H H H H H H H |
8 9 10 11 12 13 14 15 |
H B H B H B H B |
H H B B H H B B |
H H H H B B B B |
B B B B B B B B |
Рис. 4.
Обозначение счетчика К133ИЕ5.
Текст
моделирующей программы.
Обозначение
портов показано на рис. 4, вейвформы на рис. 5, 6
— File: K133IE5.vhd
— created by Design Wizard:
04/27/05 13:00:34
-library IEEE;
use IEEE.std_logic_1164.all;
use
IEEE.std_logic_unsigned.all;
entity counter is
port (
C2: in STD_LOGIC;
R0: in STD_LOGIC;
R1: in STD_LOGIC;
Q: out STD_LOGIC_VECTOR
(3 downto 0)
);
end counter;
architecture K133IE5of K133IE5
is
begin
process(C2,R0,R1) is
variable X:
STD_LOGIC_VECTOR (3 downto 0):=»0000″;
begin
if R0=’1′ and R1=’1′ then
Q<=transport
«0000» after 26 ns;
elsif C2=’0′ and
C2’DELAYED=’1′ and X<15 then
X:=X+1;
end if;
Q<=transport X after
26 ns;
end process;
end K133IE5;
Рис. 5.
Сброс счетчика К133ИЕ5.
Рис. 6.

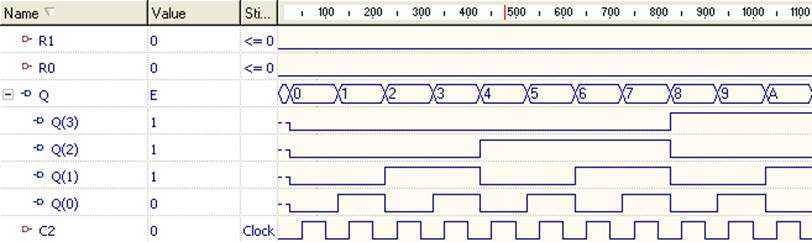

Счетчик К133ИЕ5 в режиме счета.
3.3. Микросхема К133ТМ2
Рис.7.
Обозначение триггера К133ТМ2.
Микросхема К133ТМ2 серии ТТЛ содержит два
независимых D-триггера. У каждого триггера есть входы R,D, C,S , а
также выходы Q, Q. Логика работы микросхемы показана в таблице.
Таблица 4. Состояния триггера К155ТМ2.
|
Режим работы |
вход |
выход |
||||
|
S |
R |
C |
D |
Q |
Q |
|
|
установка |
Н |
В |
X |
X |
В |
Н |
|
сброс |
В |
Н |
X |
X |
Н |
В |
|
Неопределён- ность |
Н |
Н |
X |
X |
В |
В |
|
Загрузка 1 |
В |
В |
В |
В |
Н |
|
|
Загрузка 0 |
В |
В |
Н |
Н |
В |
Текст моделирующей программы программы.
Обозначение
портов показано на рис. 7, вейвформы на рис. 8.
—
File: K133TM2.vhd
—
created by Design Wizard: 04/17/05 17:11:23
-library
IEEE;
use
IEEE.std_logic_1164.all;
entity
K133TM2 is
port (
S: in STD_LOGIC;
C: in STD_LOGIC;
D: in STD_LOGIC;
R: in STD_LOGIC;
Q: out STD_LOGIC;
Q1:out STD_LOGIC
);
end
K133TM2;
architecture
K133TM2 of K133TM2 is
begin
process
(s,r,c,d)
variable
q0,a: std_logic;
begin
a:=’1′;
if
R=’1’and S=’0′ and (C=’1′ or C=’0′)and (D=’1′ or D=’0′)then q0:=’0′;
else
if
R=’0′ and S=’1′ and (C=’1′ or C=’0′)and (D=’1′ or D=’0′) then q0:=’0′;
else
If
R=’1′ and S=’1′ then
if C’event and C=’1′ and D=’1′ then q0:=’1′;
else
if C’event and C=’1′ and D=’0′ then q0:=’0′;
end if;
end if;
else
if
R=’0′ and S=’0’and(C=’1′ or C=’0′)and (D=’1′ or D=’0′) then q0:=a;
end
if;
end
if;
end
if;
end
if;
q
<= q0 after 32 ns;
a
:= q0;
q1<=not(q0)
after 32 ns;
end
process;
end
K133TM2;
Рис.8. Работа
триггера К133ТМ2
(К)1ЛБ331(Б)
|
Два логических элемента 4И-НЕ. Первые Справочный листок и |
Что касается буквы «Б» — то, как пишет Погорилый «…некоторое
время 133 серия выпускалась с буквенными индексами А и Б (1ЛБ333А и 1ЛБ333Б, например). У «А»
было быстродействие больше, у «Б» несколько меньше.
Микросхемы с пониженной нагрузочной способностью и пониженным быстродействием
(25 и 50 нс вместо 15 и 22), т.е. «полубрак по параметрам», выпускала и фирма TI в начальный
период производства серии 54/74. Так что это обычная ситуация на этапе освоения
производства, пока технология еще не отработана».
Судя по фото, в них могли стоять разные кристаллы! По крайней мере,
если смотреть на расположение контактных площадок на интеграловских кристаллах:
|
образец 1972 года: |
образец 1976 года: |
