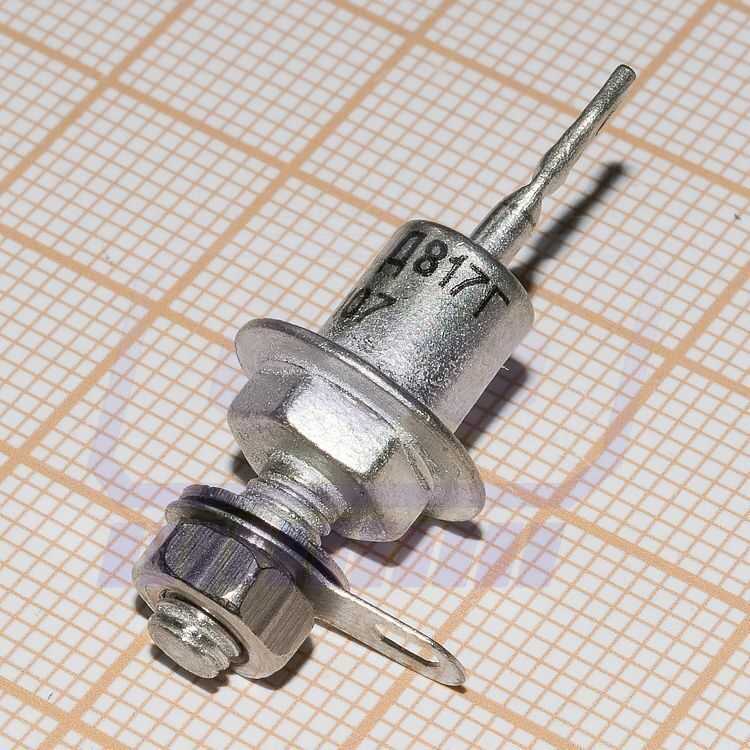

Д817Г Стабилитрон
Общая информация
| Наименование | Д817Г Стабилитрон |
| Страна происхождения | СССР |
| ТУ | УЖ3.362.027ТУ |
| Вид приемки | “1” |
| Масса изделия, гр | 3,81 |
| Дата выпуска | 01.01.1976 |
| Транслитерация | Zener diode D817G |
| Состояние упаковки | самоупаковка |
Основные параметры
| Функциональная группа | Полупроводниковый диод |
| Функциональный тип | стабилитрон средней мощности |
| Фактическая маркировка | Д817К Э |
| Типоразмер корпуса отечественный | КДЮ11-3 |
| Тип вывода | жесткий |
| Конструктивное исполнение | штыревой |
| Материал корпуса | металл |
| Метод монтажа | Механический, в отверстие |
| Установочные размеры | М4 |
| Рабочее положение | любое |

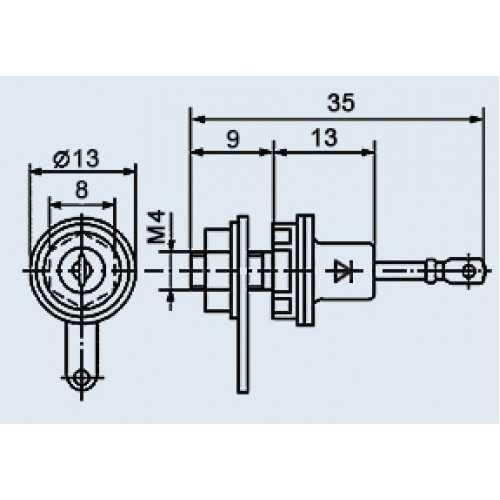

| Габаритные размеры L*W*H | 13х13х34 |
| Длина корпуса | 13 mm |
| Ширина корпуса | 13 mm |
| Высота корпуса | 34 mm |
Технические характеристики
| Макс. мощность рассеивания | 5 W |
| Максимально допустимый ток стабилизации, Iст.макс. | 50 mA |
| Напряжение стабилизации, от … до | 90…110 V |
| Дифференциальное сопротивление, не более | 50 Ω |
Условия эксплуатации
| Интервал рабочих температур | от -60 до +125°C |
Стабилитрон Д817Г кремниевый, диффузионно-сплавный, средней мощности. Предназначен для стабилизации напряжения.Корпус стабилитрона в рабочем режиме служит отрицательным электродом (катодом).
Как извлечь?
Чтобы извлечь драгоценные металлы из телевизора, можно воспользоваться несколькими способами:
- «Царской водкой». Лампу подогреть до температуры 79 градусов, а затем окунуть в раствор серной и соляной кислоты (к 250 г соляной добавить литр серной кислоты). После растворения на дне емкости будет лежать слой драгметалла.
- Азотной кислотой. Опустить в нее радиолампу и подождать, пока растворятся все детали. Драгметаллы, которые оказались на дне, необходимо присыпать содой, чтобы не обжечь кожу рук при касании.
- Электролизом. Для отделения драгметалла от лигатуры (меди с латунью) понадобится окунуть деталь в серную кислоту (можно применить и соляную), температура которой должна достигать +25 градусов. В качестве катода можно применить пластинку из железа либо свинца. Плотность тока должна достигать 0,1 – 1А/дм 2 . С помощью такого метода можно выделить золото из запчастей.
Как видите, в зависимости от типа модели ТВ содержание драгметаллов в кинескопах и прочих деталях будет разным. Чтобы не тратить много времени и сил на извлечение ценных металлов, лучше всего продать целый телевизор тем, кто занимается скупкой такой техники для последующего аффинажа.
Читать также: Покрытие золотом гальваническим способом
Многим наверно известно, что в советской аппаратуре использовались драгоценные металлы для покрытия контактов разных деталей. Сегодня речь пойдет именно про такие детали. В некоторых устройствах (почти во всех) встречаются конденсаторы, транзисторы и контактные клемы, в которых использовалось золото! но обо всем по порядку. Начнем с транзисторов. Список очень большей – кт809г, кт 3102, кт3107, речь идет о тех транзисторах, у которого металлический корпус. Такие транзисторы часто встречаются в радиоприемниках, видеомагнитофонах и в телевизорах отечественного производства.
Много озолоченных деталей можно найти также в калькуляторах времен советского союза. В телевизорах чаще всего озолоченные транзисторы попадаются в антенных блоках. Может многие не знают, но золото можно найти также в транзисторах с пластмассовыми корпусами, например разломайте всеми любимые кт814, 815, 816, 817. Внутри кристалл укреплен на позолоченную пластину из меди. Также и с маломощными транзисторами, кт 3102,3107 в пластмассовых корпусах. Почти во всех ВЧ транзисторах внутри корпуса металл позолочен.
Количество золота в таких транзисторах конечно ничтожное, но иногда встречаются мощные низкочастотные транзисторы, которые полностью позолочены! Всего один раз мне попался транзистор кт803. А, после узнал, что из 10 таких транзисторов можно получить 1,5 грамма чистого золота! Но к сожалению такие детали на улице не валяются.
Конденсаторы: в видео аппаратуре отечественного производства часто встречаются конденсаторы из палладия. Палладий – металл благородный, относится к семейству платинаобразных. В советском союзе в 1989 году была выпущена также памятная монета из чистого палладия. Сам металл серебристого цвета. В радио устройствах встречаются конденсаторы зеленого и оранжевого цвета, в них использован палладий. Серебро – наиболее часто встречается в контактных покрытиях. В советском союзе почти все покрывали серебром – клемы, контакты, ножки конденсаторов, провода контуров радио устройств, выводы транзисторов и т.п.. Существует много способов снятия золотого покрытия, самый известный – кислотный раствор, о котором мы поговорим в следующих статьях – АКА.
Данная статья служит подспорьем для клиентов, который затрудняются с поиском радиодеталей, подлежащих скупке с целью извлечения драгметаллов. Как известно, наибольшая концентрация дорогостоящих компонентов сосредоточена в военной технике советского образца. Но мало кто догадывается, что солидная доля драгметаллов содержится в радиокомпонентах, которые использовались при сборке советской бытовой техники.
