Полярность SMD-светодиода
На текущий момент все более популярными становятся безвыводные элементы для непосредственного монтажа на плату (SMD – surface mounted device). Такие радиоэлементы, в отличие от обычных, имеют преимущества:
- в процессе изготовления печатной платы не надо сверлить отверстия – технология становится дешевле и быстрее;
- электронные устройства получаются меньших размеров;
- упрощается конструирование ВЧ-устройств – отсутствие выводов сводит к минимуму паразитные наводки.
Но стремление к миниатюризации имеет оборотную сторону – определить выводы СМД-светодиода сложнее. К нему трудно подключить щупы тестера или источника питания
Поэтому важно нанесение понятной маркировки прямо на корпус элемента для исключения ошибок при монтаже. Такое обозначение выполняется в виде метки на корпусе (скоса или углубления) или в виде мнемонического рисунка. Цоколевка SMD-LED типоразмера 5730
Цоколевка SMD-LED типоразмера 5730.
Цоколевка SMD-LED типоразмера 0805.
А самым простым случаем является включение светоизлучающего диода в цепь переменного тока. В этом варианте полярность светодиода значения не имеет.
Параметры, цоколевка и аналоги светодиода АЛ307БМ
RadioLibs.ru
- Справочник
- Аудио и видео обзоры
- Объявления
- Главная
/ -
Светодиоды
/ - Светодиод АЛ307БМ
| Цвет свечения | Красный |
| сила света светодиода (яркость светодиода) | 900 мккд (кд/м2) |
|
прямое падение напряжения на светодиоде при токе Iпр. ном. |
2 В |
| номинальный прямой ток светодиода | 10 мА |
| максимум спектрального распределения светодиода | 0,666 mkM |
| максимально-допустимый прямой ток через светодиод | 20 мА |
| максимально-допустимое обратное напряжение светодиода (максимально-допустимое импульсное обратное напряжение светодиода) | 2,0 В |
| максимально-допустимая температура корпуса светодиода (максимально-допустимая температура перехода светодиода) | 70 °С |
Справочник
- Импортные биполярные транзисторы
- Биполярные транзисторы
- Диоды
- Стабилитроны маломощные
- Светодиоды
- Тиристоры
Copyright 2013-2023 RadioLibs.
Oтзывы и предложения для RadioLibs
При помощи батарейки
Если источник питания отсутствует, можно попытаться определить расположение выводов от гальванического элемента, но следует иметь в виду особенности такой проверки:
- батарейка может выдавать напряжение, недостаточное для открытия p-n перехода.
- бытовые гальванические элементы имеют небольшую мощность, и выдаваемый ток нагрузки невелик – он зависит от начальной мощности батарейки и от остаточного заряда.
В таблице приведены параметры некоторых отечественных светодиодов. Очевидно, что распространенные полуторавольтовые химические источники тока не смогут зажечь ни один прибор из списка.
| Тип прибора | Прямое падение напряжения, В | Рабочий ток, мА |
|---|---|---|
| АЛ102А | 2,8 | 5 |
| АЛ307А | 2 | 10 |
| АЛ307В | 2,8 | 20 |
Чтобы увеличить напряжение, можно соединить батарейки последовательно. Для увеличения мощности – параллельно (только для элементов одного напряжения!). В итоге может получиться громоздкая конструкция, не гарантирующая конечного результата. Поэтому пользоваться таким методом лучше в тех случаях, когда других путей нет.
Включение светодиода через блок питания без резистора
У меня уже несколько лет работает модернизированная под LED настольная лампа. В качестве источника света используется шесть ярких светодиодов, а в качестве источника питания – старое зарядное устройство от мобильного телефона Nokia. Вот моя схема включения светодиода:
Номинальное напряжение диодов – 3,5В, ток – 140мА, мощность — 1Вт.
При выборе внешнего источника питания необходимо ограничение по току. Подключение этих светодиодов к современным зарядным устройствам с напряжением питания 5В 1-2А потребует ограничивающий резистор.
Что бы адаптировать эту схему к зарядному устройству, рассчитанному на 5В, используйте резистор на 10-20Ом мощностью 0,3А.
Если у вас другой источник питания, убедитесь, что в нем есть схема стабилизации тока.

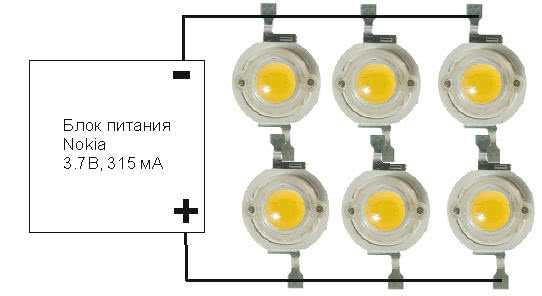

Схема зарядного устройства от мобильного телефона
Блок питания большинства низковольтных бытовых приборов
Другие виды LED
Для другой частоты мигания используются специальные драйверы. Сейчас такие диоды уже не применяются.
Разноцветный

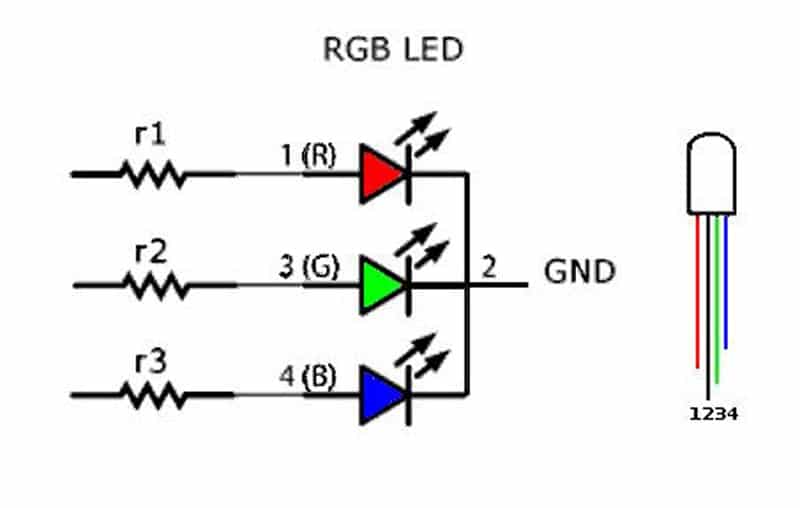

Разноцветный светодиод – два или больше диода, объединенных в один корпус. У таких моделей один общий анод и несколько катодов.
Изменяя через специальный драйвер питания яркость каждой матрицы можно добиться любого света свечения.
При использовании таких элементов в самодельных схемах не стоит забывать, что у разноцветных кристаллов разное напряжение питания. Этот момент необходимо учитывать и при соединении большого количества разноцветных LED источников.
Другой вариант – диод со встроенным драйвером. Такие модели могут быль двухцветные с поочерёдным включением каждого цвета. Частота мигания задаётся встроенным драйвером.
Более продвинутый вариант – RGB диод, изменяющий цвет по заранее заложенной в чип программе. Тут варианты свечения ограниченны лишь фантазией производителя.
Источник
Особенности и модификация
Категория светодиодов АЛ307М имеет четыре оттенка свечения. Это красный, желтый, оранжевый и зеленый. При этом они имеют цветной металлический, пластмассовый или металлостеклянный корпус, соответствующий спектру излучения – в рассеивающем или полностью прозрачном компаунде. Светодиодный кристалл покрыт стеклянной линзой с диспергатором овальной формы, диаметром 5 мм у основания. Выводные проводники изготовлены из гибкой проволоки и имеют одно направление. Анод всегда длиннее и немного толще катода. Последний также может иметь небольшой срез.
В маркировке первая буква, идущая после числового значения «307», означает хаpaктерный цвет светового потока:
- Красный – А, Б, К, Л.
- Желтый – Д, Е, Ж.
- Оранжевый – О, Р, М.
- Зеленый – В, Г, Н, П.
Основные светотехнические параметры для существующих модификаций светодиода АЛ307 представлены в следующей таблице:

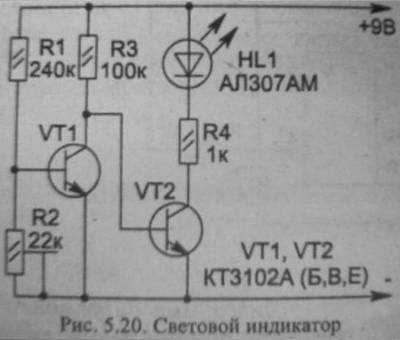

Чтобы светодиод модели АЛ307 работал, необходимо соблюдать полярность при подключении. Кроме того, подсоединение непосредственно к сети запрещено. В схеме обязательно должен быть токоограничивающий резистор. В каждой последовательной или параллельной цепочке должен располагаться отдельный подобный стабилизирующий модуль.

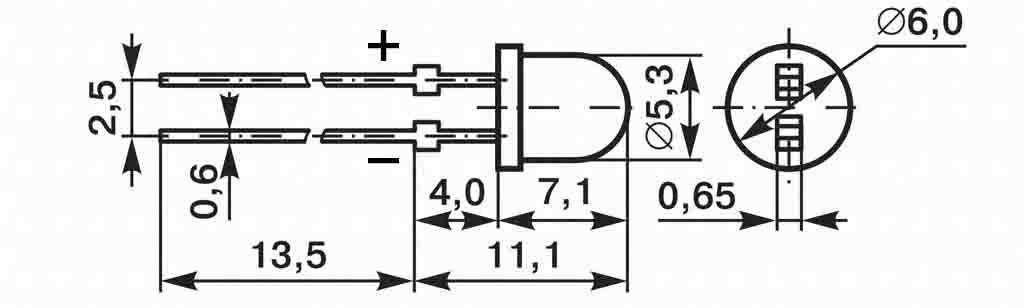

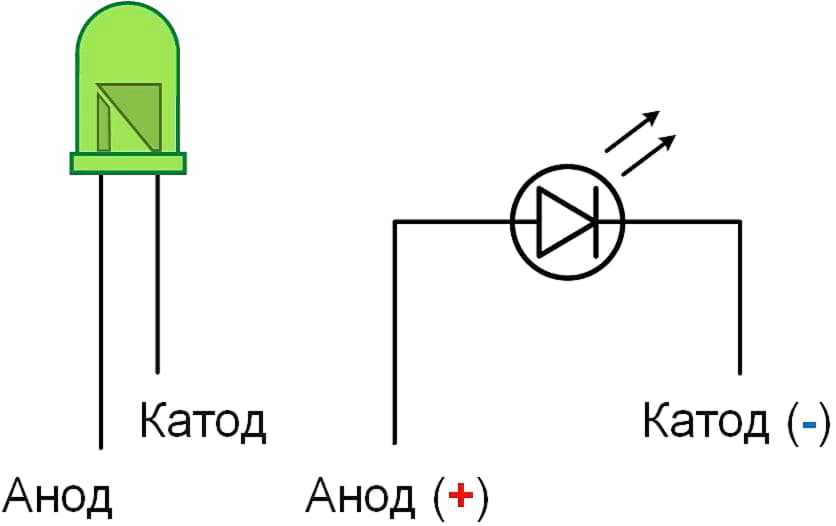

По внешнему виду

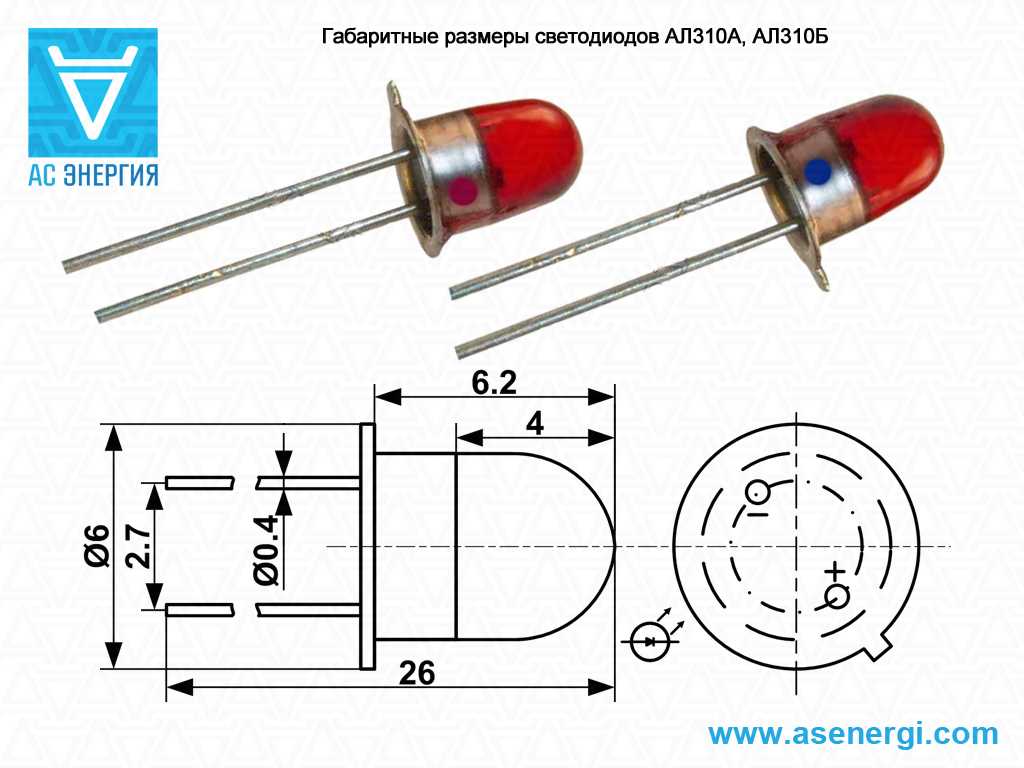

Иногда можно определить полярность по внешнему виду. У некоторых типов светодиодов на корпусе есть ключ – выступ или метка. Чтобы определить, какой вывод помечен ключом, лучше ознакомиться со справочными материалами.

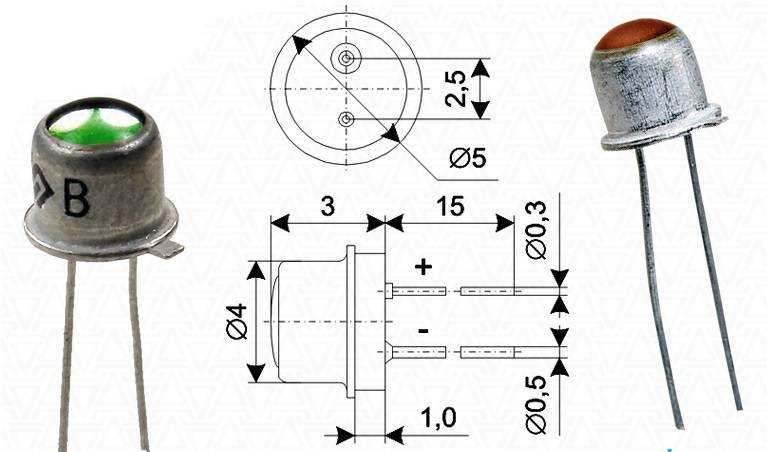

Ключ у катода светоизлучающего диода АЛ102.

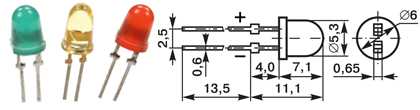

Внешний вид расположения выводов у светодиода АЛ307.
У бескорпусных светодиодов производства СССР можно выяснить цоколевку, присмотревшись к внутреннему устройству прибора сквозь слой компаунда. Вывод катода имеет большую площадь и сделан в виде флажка. Этот принцип мог стать стандартом, но сейчас производители его строго не соблюдают, поэтому данный способ ненадежен, особенно для элементов от неизвестного производителя. Поэтому использовать такое определение выводов можно только для предварительной ориентировки.
Для наглядности рекомендуем к просмотру видео.
Цоколевка светодиода путем подачи питания
Преимущество этого метода в том, что его можно использовать для светоизлучающих диодов с любыми параметрами (падение напряжения и номинальный ток). Для такой проверки лучше использовать источник питания с установкой ограничения тока, или хотя бы с его индикацией для контроля. В противном случае можно вывести чувствительный полупроводниковый прибор из строя.
Неправильная полярность подключения LED к источнику напряжения – свечения нет.

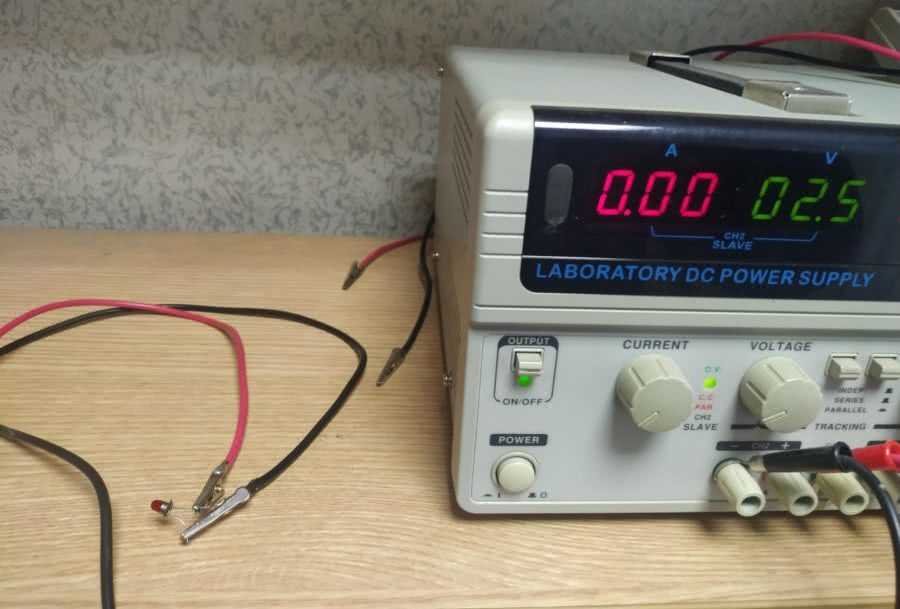

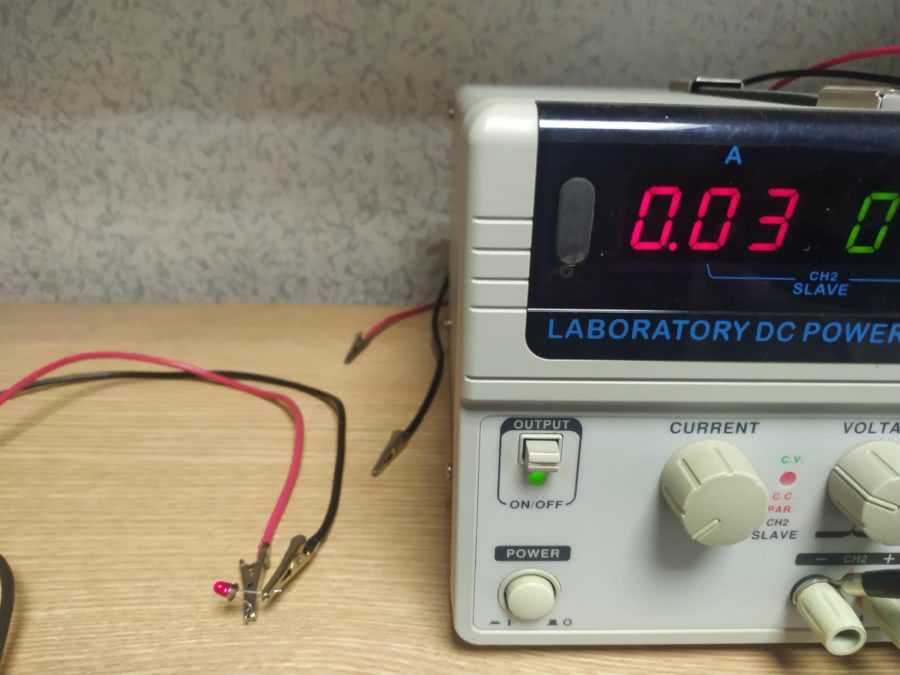

Если имеется регулируемый источник, надо произвольным образом подключить светодиод к его выходу и подать напряжение, постепенно увеличивая его от нуля. Выше 2-3 В питание поднимать не следует, чтобы элемент не сгорел. Если он не зажегся, надо снять напряжение и переключить выводы противоположным образом.
Правильная полярность подключения LED к источнику напряжения – светодиод зажегся.
Постепенно поднимая напряжение, можно визуально определить момент зажигания светодиода. В этом случае плюсовой вывод источника присоединен к аноду, а минусовой – к аноду излучающего элемента.
Если и в том, и в другом случае светодиод не загорается, можно попробовать провести проверку с увеличенным напряжением. Если элемент неисправен, ему это вреда не принесет, а если он рассчитан на повышенное напряжение, то появится вероятность узнать правильное расположение выводов.
Рекомендуем: Как узнать на сколько вольт светодиод
Характеристики светодиодов серии АЛ307
Диффузные светодиоды серии АЛ307 являются разработкой советских учёных, которые, основываясь на достижениях Ника Холоньяка, смогли реализовать собственные модели светоизлучающих диодов (СИД). Большую популярность серия АЛ307 приобрела в 1980-х годах, во время бурного развития электронной техники на простых транзисторах.
С появлением синих и белых светодиодов инжекционного типа, их диффузные предшественники «ушли в тень», но так и не исчезли полностью. На постсоветском пространстве и сегодня существуют фирмы, занимающиеся производством излучающих диодов типа АЛ и 3Л всех модификаций. Эти СИД по-прежнему востребованы в производстве и ремонте промышленного оборудования и выгодно отличаются малой себестоимостью. Розничная цена светодиодов из серии АЛ307 не превышает 0,15$ за штуку.
Как правильно подключать светодиоды
Параллельное подключение
Вообще параллельное соединение не рекомендуется. Даже у одинаковых диодов параметры номинального тока могут различаться на 10-20%. В такой цепи диод с меньшим номинальным током будет перегреваться, что сократит срок его службы.
Проще всего определить совместимость диодов при помощи низковольтного либо регулируемого источника питания. Ориентироваться можно по «напряжению розжига», когда кристалл начинает лишь чуть светиться. При разбросе «стартового» напряжения в 0,3-0,5 В параллельное соединение без токоограничивающего резистора недопустимо.
Последовательное подключение
Расчёт сопротивления для цепи из нескольких диодов: R = (Uпит — N * Uсд) / I * 0.75
Максимальное количество последовательных диодов: N = (Uпит * 0,75) / Uсд
При включении нескольких последовательных цепочек LED, для каждой цепи желательно рассчитать свой резистор.
Как включить светодиод в сеть переменного тока
Если при подключении LED к источнику постоянного тока электроны движутся лишь в одну сторону и достаточно ограничить ток с помощью резистора, в сети переменного напряжения направление движения электронов постоянно меняется.
При прохождении положительной полуволны, ток, пройдя через резистор, гасящий избыточную мощность, зажжёт источник света. Отрицательная полуволна будет идти через закрытый диод. У светодиодов обратное напряжение небольшое, около 20В, а амплитудное напряжение сети – около 320 В.
Схема подключения в сеть переменного тока на рисунке справа.
Определение мультиметром
Как и любой диод, выполненный на основе p-n перехода, светоизлучающий диод можно проверить мультиметром, используя свойство проводить ток только в одну сторону. У современных цифровых тестеров есть специальный режим проверки диодов, при котором измерительное напряжение оптимально для данной процедуры.
Чтобы определить расположение выводов светодиода, надо произвольным образом подключить его ножки к щупам мультиметра и определить результат по показаниям дисплея.
Неправильная полярность подключения LED к тестеру.
Если элемент подключен неверно, то результатом измерения будет зашкаливание значения сопротивления (OL – overload, перегрузка). Надо поменять местами зажимы мультиметра.
Правильная полярность подключения LED к тестеру.
Если светодиод исправен и подключен правильно, то будет индицироваться какое-то сопротивление (конкретное значение зависит от типа излучающего элемента). В этом случае анодом будет вывод, присоединенный к плюсу мультиметра (красный провод), а катодом – к минусу (черный провод).
Некоторые тестеры в режиме проверки диодов выдают напряжение, достаточное для зажигания светоизлучающего элемента. В этом случае правильное подключение можно контролировать по свечению.
Свечение светодиода АЛ307 при проверке тестером.
Если в обоих вариантах подключения на дисплее будет индицироваться overload, это может означать:
- неисправность светодиода;
- измерительного напряжения не хватает для открытия p-n перехода (тестер рассчитан на «прозвонку» кремниевых диодов, а большинство светоизлучающих элементов делаются на основе арсенида галлия).
В первом случае полупроводниковый прибор можно утилизировать. Во втором – попробовать другой способ.
АЛ307 прибор излучающий —
Содержание драгоценных металлов в приборе излучающем АЛ307 на основании технических формуляров и документации к устройству.
Содержание драгоценных металлов в приборе излучающем АЛ307Золото: 0,0009906 грамм.Серебро: 0,0000585 грамм.Платина: 0 грамм.Палладий: 0 грамм.Источник информации: справочника 1.
Содержание драгоценных металлов в приборе излучающем АЛ307АЗолото: 0,00099 грамм.Серебро: 0,00006 грамм.Платина: 0 грамм.Палладий: 0 грамм.Источник информации: справочника Связь-Инвест.
Содержание драгоценных металлов в приборе излучающем АЛ307АМЗолото: 0,00099 грамм.Серебро: 0,00006 грамм.Платина: 0 грамм.Палладий: 0 грамм.Источник информации: справочника Связь-Инвест.
Содержание драгоценных металлов в приборе излучающем АЛ307БЗолото: 0,00099 грамм.
Содержание драгоценных металлов в приборе излучающем АЛ307БМЗолото: 0,0000802 грамм.Серебро: 0,001094 грамм.Платина: 0 грамм.Палладий: 0 грамм.Источник информации: справочника Связь-Инвест.
Содержание драгоценных металлов в приборе излучающем АЛ307БМЗолото: 0,0006 грамм.Серебро: 0,00004грамм.Платина: 0 грамм.Палладий: 0 грамм.Источник информации: данным НПО Импульс.
Содержание драгоценных металлов в приборе излучающем АЛ307БМЗолото: 0,00099 грамм.Серебро: 0,00006 грамм.Платина: 0 грамм.Палладий: 0 грамм.Источник информации: справочника Связь-Инвест.
Содержание драгоценных металлов в приборе излучающем АЛ307ВМЗолото: 0,035644 грамм.Серебро: 0,0000177 грамм.Платина: 0 грамм.Палладий: 0 грамм.
Содержание драгоценных металлов в приборе излучающем АЛ307ГМЗолото: 0,000802 грамм.Серебро: 0 грамм.Платина: 0 грамм.Палладий: 0 грамм.Источник информации: справочника 1.
Содержание драгоценных металлов в приборе излучающем АЛ307ГМЗолото: 0,00099 грамм.Серебро: 0,00006 грамм.Платина: 0 грамм.Палладий: 0 грамм.Источник информации: справочника Связь-Инвест.
Содержание драгоценных металлов в приборе излучающем АЛ307ДМЗолото: 0,00099 грамм.Серебро: 0,00006 грамм.Платина: 0 грамм.Палладий: 0 грамм.Источник информации: справочника Связь-Инвест.
Содержание драгоценных металлов в приборе излучающем АЛ307ЕМЗолото: 0,00099 грамм.Серебро: 0,00006 грамм.Платина: 0 грамм.Палладий: 0 грамм.Источник информации: справочника Связь-Инвест.
Содержание драгоценных металлов в приборе излучающем АЛ307КМЗолото: 0,000802 грамм.
Содержание драгоценных металлов в приборе излучающем АЛ307ЛЗолото: 0,0031999 грамм.Серебро: 0,0004149 грамм.Платина: 0 грамм.Палладий: 0 грамм.Источник информации: справочника 1.
Для пополнения сайта доступной, наиболее полной и бесплатной информации о АЛ307 — вышлите нам ее мы ее разместим на сайте посвященному переработке драгоценных и ценных металлов.
Фото прибор излучающий АЛ307:
Характеристики прибора излучающего АЛ307:
Купить или продать а также цены на АЛ307:

Оставьте отзыв о приборе излучающем АЛ307:
Параметры светодиодов
В таблице приведены основные параметры светодиодов отечественного производства.
| Тип прибора | Цвет свечения | Значения параметров при Т=25С | Iпр.мах. mA | Uобр (Uобр.и) B | Тк.мах (Тп.) ±С | |||
| Iv. мккд (L, кд/м2) | Uпр. B | Iпр.ном. mA | lмах. mkM | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
| КЛ101А | Желтый | (10) | 5,5 | 10 | 0,64 | 10 | – | 70 |
| КЛ101Б | Желтый | (15) | 5,5 | 20 | 0,64 | 20 | – | 70 |
| КЛ101В | Желтый | (20) | 5,5 | 40 | 0,64 | 40 | – | 70 |
| 2Л101А | Желтый | (10) | 5 | 10 | 0,64 | 10 | – | 70 |
| 2Л101Б | Желтый | (15) | 5 | 20 | 0,64 | 20 | – | 70 |
| АЛ102А | Красный | 40 | 2,8 | 5 | 0,69 | 10 | (2,0) | 70 |
| АЛ102АМ | Красный | 40 | – | – | 0,69 | 20 | 2,0 | 70 |
| АЛ102Б | Красный | 100 | 2,8 | 10 | 0,69 | 20 | (2,0) | 70 |
| АЛ102БМ | Красный | 100 | – | – | 0,69 | 20 | 2,0 | 70 |
| АЛ102В | Зеленый | 200 | 2,8 | 20 | 0,53 | 22 | (2,0) | 70 |
| АЛ102ВМ | Зеленый | 200 | – | – | 0,56 | 22 | 2,0 | 70 |
| АЛ102Г | Красный | 250 | 2,8 | 10 | 0,69 | 20 | (2,0) | 70 |
| АЛ102ГМ | Красный | 250 | – | – | 0,69 | 20 | 2,0 | 70 |
| АЛ102Д | Зеленый | 400 | 2,8 | 20 | 0,53 | 22 | (2,0) | 70 |
| АЛ102ДМ | Зеленый | 400 | – | – | 0,56 | 22 | 2,0 | 70 |
| 3Л102А | Красный | 20 | 3 | 5 | 0,69 | 20 | (2,0) | 70 |
| 3Л102Б | Красный | 100 | 3 | 10 | 0,69 | 20 | (2,0) | 70 |
| 3Л102В | Зеленый | 250 | 2,8 | 20 | 0,53 | 22 | (2,0) | 70 |
| 3Л102Г | Красный | 60 | 3 | 10 | 0,69 | 20 | (2,0) | 70 |
| 3Л102Д | Красный | 200 | 3 | 10 | 0,69 | 20 | (2,0) | 70 |
| АЛ112А | Красный | (1000) | 2 | 10 | 0,68 | 12 | – | 70 |
| АЛ112Б | Красный | (600) | 2 | 10 | 0,68 | 12 | – | 70 |
| АЛ112В | Красный | (250) | 2 | 10 | 0,68 | 12 | – | 70 |
| АЛ112Г | Красный | (350) | 2 | 10 | 0,68 | 12 | – | 70 |
| АЛ112Д | Красный | (150) | 2 | 10 | 0,68 | 12 | – | 70 |
| АЛ112Е | Красный | (1000) | 2 | 10 | 0,68 | 12 | – | 70 |
| АЛ112Ж | Красный | (600) | 2 | 10 | 0,68 | 12 | – | 70 |
| АЛ112И | Красный | (250) | 2 | 10 | 0,68 | 12 | – | 70 |
| АЛ112К | Красный | (1000) | 2 | 10 | 0,68 | 12 | – | 70 |
| АЛ112Л | Красный | (600) | 2 | 10 | 0,68 | 12 | – | 70 |
| АЛ112М | Красный | (250) | 2 | 10 | 0,68 | 12 | – | 70 |
| АЛ301А-1 | Красный | 25 | 2,8 | 5 | 0,7 | 11 | – | 70 |
| АЛ301Б-1 | Красный | 100 | 2,8 | 10 | 0,7 | 11 | – | 70 |
| АЛ307А | Красный | 150 | 2 | 10 | 0,666 | 20 | 2,0 | 70 |
| АЛ307АМ | Красный | 150 | 2 | 10 | 0,666 | 20 | 2,0 | 70 |
| АЛ307Б | Красный | 900 | 2 | 10 | 0,666 | 20 | 2,0 | 70 |
| АЛ307БМ | Красный | 900 | 2 | 10 | 0,666 | 20 | 2,0 | 70 |
| АЛ307В | Зеленый | 400 | 2,8 | 20 | 0,566 | 22 | 2,0 | 70 |
| АЛ307ВМ | Зеленый | 400 | 2,8 | 20 | 0,566 | 22 | 2,0 | 70 |
| АЛ307Г | Зеленый | 1500 | 2,8 | 20 | 0,566 | 22 | 2,0 | 70 |
| АЛ307ГМ | Зеленый | 1500 | 2,8 | 20 | 0,566 | 22 | 2,0 | 70 |
| АЛ307Д | Желтый | 400 | 2,8 | 10 | 0,56; 0,7 | 22 | 2,0 | 70 |
| АЛ307ДМ | Желтый | 400 | 2,5 | 10 | 0,56; 0,7 | 22 | 2,0 | 70 |
| АЛ307Е | Желтый | 1500 | 2,8 | 10 | 0,56; 0,7 | 22 | 2,0 | 70 |
| АЛ307ЕМ | Желтый | 1500 | 2,5 | 10 | 0,56; 0,7 | 22 | 2,0 | 70 |
| АЛ307ЖМ | Желтый | 3500 | 2,5 | 10 | 0,56; 0,7 | 22 | 2,0 | 70 |
| АЛ307И | Оранжев. | 400 | 2,8 | 10 | 0,56 | 22 | 2,0 | 70 |
| АЛ307КМ | Красный | 2000 | 2 | 10 | – | 20 | 2,0 | 70 |
| АЛ307Л | Оранжев. | 1500 | 2,8 | 10 | 0,56 | 22 | 2,0 | 70 |
| АЛ307НМ | Зеленый | 6000 | 2,8 | 20 | – | 22 | 2,0 | 70 |
| АЛ310А | Красный | 610 | 2 | 10 | 0,67 | 12 | – | 70 |
| АЛ310Б | Красный | 250 | 2 | 10 | 0,67 | 12 | – | 70 |
| АЛ316А | Красный | 800 | 2 | 10 | 0,67 | 20 | – | 70 |
| АЛ316Б | Красный | 250 | 2 | 10 | 0,67 | 20 | – | 70 |
| АЛС331А | Перемен. | 600 | 4 | 20 | 0,56…0,7 | 20 | 2 | 70 |
| 3ЛС331А | Перемен. | 250 | 3 | 10 | – | 20 | 2 | 70 |
| АЛ341А | Красный | 150 | 2,8 | 10 | 0,69…0,71 | 20 | 2,0 | 70 |
| АЛ341Б | Красный | 500 | 2,8 | 10 | 0,69…0,71 | 20 | 2,0 | 70 |
| АЛ341В | Зеленый | 150 | 2,8 | 10 | 0,55…0,56 | 22 | 2,0 | 70 |
| АЛ341Г | Зеленый | 500 | 2,8 | 10 | 0,55…0,56 | 22 | 2,0 | 70 |
| АЛ341Д | Желтый | 150 | 2,8 | 10 | 0,55; 0,7 | 22 | 2,0 | 70 |
| АЛ341Е | Желтый | 500 | 2,8 | 10 | 0,55; 0,7 | 22 | 2,0 | 70 |
| АЛ341И | Красный | 300 | 2 | 10 | – | 30 | 2,0 | 70 |
| АЛ341К | Красный | 700 | 2 | 10 | – | 30 | 2,0 | 70 |
| КЛ360А | Зеленый | 300 | 1,7 | 10 | – | 20 | – | 85 |
| КЛ360Б | Зеленый | 600 | 1,7 | 10 | – | 20 | – | 85 |
| 3Л360А | Зеленый | 300 | 1,7 | 10 | – | 20 | – | 85 |
| 3Л360Б | Зеленый | 600 | 1,7 | 10 | – | 20 | – | 85 |
| КЛД901А | Синий | 150 | 12 | 3 | 0,466 | 6 | – | 70 |
| КИПД01А-1Л | Зеленый | 800 | 7 | 10 | 0,55…0,56 | 12 | 8,0 | 70 |
| КИПД01Б-1Л | Зеленый | 600 | 7 | 10 | 0,55…0,56 | 12 | 8,0 | 70 |
| КИПД02А-1К | Красный | 400 | 1,8 | 5 | 0,7 | 20 | 3,0 | 70 |
| КИПД02Б-1К | Красный | 900 | 1,8 | 5 | 0,7 | 20 | 3,0 | 70 |
| КИПД02В-1Л | Зеленый | 250 | 2,5 | 5 | 0,55 | 20 | 3,0 | 70 |
| КИПД02Г-1Л | Зеленый | 500 | 2,5 | 5 | 0,55 | 20 | 3,0 | 70 |
| КИПД02Д-1Ж | Желтый | 250 | 2,5 | 5 | 0,63 | 20 | 3,0 | 70 |
| КИПД02Е-1Ж | Желтый | 650 | 2,5 | 5 | 0,63 | 20 | 3,0 | 70 |
| КИПД03А-1К | Красный | 60 | 2 | 5 | 0,65 | 8,0 | 5,0 | 70 |
| КИПД03А-1Ж | Желтый | 30 | 2,5 | 5 | 0,6 | 8,0 | 5,0 | 70 |
| КИПД03А-1Л | Зеленый | 32 | 3 | 5 | 0,57 | 8,0 | 5,0 | 70 |
| КИПД04А-1К | Красный | 15000 | 2 | 10 | 0,7 | 30 | 2,0 | 70 |
| КИПД04Б-1К | Красный | 10000 | 2 | 10 | 0,7 | 30 | 2,0 | 70 |
| КИПД05А-1К | Красный | 200 | 1,8 | 5 | 0,7 | 6,0 | 6,0 | 70 |
| КИПД05Б-1Л | Зеленый | 100 | 2,5 | 5 | 0,55 | 6,0 | 6,0 | 70 |
| КИПД05В-1Ж | Желтый | 100 | 2,5 | 5 | 0,63 | 6,0 | 6,0 | 70 |
| КИПД06А-1К | Красный | 4000 | 5,5 | 25 | 0,7 | 25 | 10,0 | 55 |
| КИПД06Б-1К | Красный | 6000 | 5,5 | 25 | 0,7 | 25 | 10,0 | 55 |
| КИПД06В-1Л | Зеленый | 3000 | 7,5 | 25 | – | 25 | 10,0 | 55 |
| КИПД06Г-1Л | Зеленый | 5000 | 7,5 | 25 | – | 25 | 10,0 | 55 |
| КИПМ01А-1К | Красный | 400 | 2 | 10 | 0,65…0,675 | 30 | 5,0 | 70 |
| КИПМ01Б-1К | Красный | 1000 | 2 | 10 | 0,65…0,675 | 30 | 5,0 | 70 |
| КИПМ01В-1Л | Жел-Зел | 400 | 2,8 | 20 | 0,55…0,57 | 30 | 5,0 | 70 |
| КИПМ01Г-1Л | Жел-Зел | 1000 | 2,8 | 20 | 0,55…0,57 | 30 | 5,0 | 70 |
| КИПМ01Д-1Л | Жел-Зел | 2000 | 2,8 | 20 | 0,55…0,57 | 30 | 5,0 | 70 |
| КИПМ02А-1К | Красный | 400 | 2 | 10 | 0,65…0,675 | 30 | 5,0 | 70 |
| КИПМ02Б-1К | Красный | 1000 | 2 | 10 | 0,65…0,675 | 30 | 5,0 | 70 |
| КИПМ02В-1Л | Жел-Зел | 400 | 2,8 | 20 | 0,55…0,57 | 30 | 5,0 | 70 |
| КИПМ02Г-1Л | Жел-Зел | 1000 | 2,8 | 20 | 0,55…0,57 | 30 | 5,0 | 70 |
| КИПМ02Д-1Л | Жел-Зел | 2000 | 2,8 | 20 | 0,55…0,57 | 30 | 5,0 | 70 |
| КИПМ03А-1К | Красный | 400 | 2 | 10 | 0,65…0,675 | 30 | 5,0 | 70 |
| КИПМ03Б-1К | Красный | 1000 | 2 | 10 | 0,65…0,675 | 30 | 5,0 | 70 |
| КИПМ03В-1Л | Жел-Зел | 400 | 2,8 | 20 | 0,55…0,57 | 30 | 5,0 | 70 |
| КИПМ03Г-1Л | Жел-Зел | 1000 | 2,8 | 20 | 0,55…0,57 | 30 | 5,0 | 70 |
| КИПМ03Д-1Л | Жел-Зел | 2000 | 2,8 | 20 | 0,55…0,57 | 30 | 5,0 | 70 |
| КИПМ04А-1К | Красный | 400 | 2 | 10 | 0,65…0,675 | 30 | 5,0 | 70 |
| КИПМ04Б-1К | Красный | 1000 | 2 | 10 | 0,65…0,675 | 30 | 5,0 | 70 |
| КИПМ04В-1Л | Жел-Зел | 400 | 2,8 | 20 | 0,55…0,57 | 30 | 5,0 | 70 |
| КИПМ04Г-1Л | Жел-Зел | 1000 | 2,8 | 20 | 0,55…0,57 | 30 | 5,0 | 70 |
| КИПМ04Д-1Л | Жел-Зел | 2000 | 2,8 | 20 | 0,55…0,57 | 30 | 5,0 | 70 |
