Начал думать, какую же схему взять, на каких лампах? Решил выбрать из имеющихся у меня ламп что-нибудь. На лампах 6П15П и 6П43П почему-то не хотелось. Рассматривал вариант 6П13С, но почитал негативный отзыв. В итоге остановился на 6П36С. Она мне и внешним видом понравилась: большая такая, внушительная. Да и отзывы о ней положительные.
↑ Трансформатор питания ТСА-270
В качестве питающего трансформатора я хотел использовать неперемотанный типовой трансформатор, например ТС-180. Нашёлся для меня лишь ТСА-270, который я купил и ушёл домой, вполне довольный. Хоть и алюминиевая обмотка (индекс А), но паспортные параметры обеспечивает.
ТСА-270 я подключал так:
Выводы 7-17 используются для получения напряжения смещения одного канала
Выводы 4-14
для анодного питания одного каналаВыводы 11-(21-12)-22 на накал 6П36С одного канала.Выводы 20-(10-10’)-20’ на накал 6Н1П обоих каналов. Приведённые мной обмотки как раз обеспечивают нужное напряжение и ток.
↑ Первый запуск
Первый запуск прошёл успешно. Одного жаль: на тот момент у меня не было мультиметра под рукой. Старый сломался, новый ещё не купил. В общем, настраивал варварским методом: регулировал смещение так, что бы оно было минимальным, но аноды не краснели. Вроде бы все работает, пора и в корпус прятать. И тут мне здорово повезло: знакомый моего отца отдал мне старинный неработающий гитарный УНЧ «Минор», который моментально был выпотрошен.

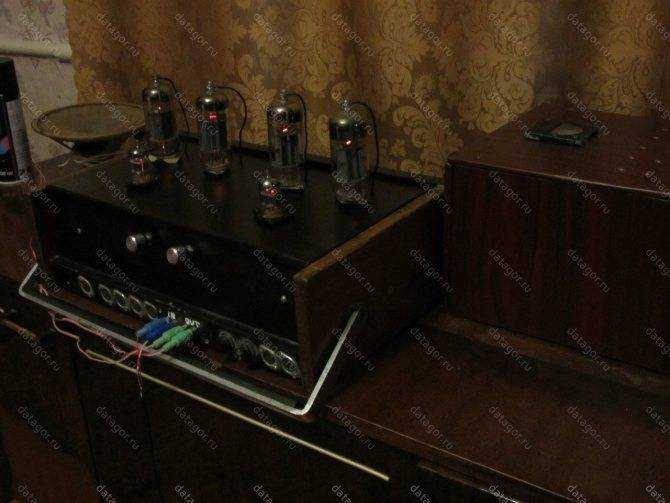

Корпус от «Минора» подошёл отлично, в него влезли два выходных трансформатора ТС180 (лёжа) и 2 платы самого УНЧ, а трансформатор питания ТСА-270 не поместился. Поэтому для БП был сделан отдельный корпус из ДСП и фанеры. Сверху корпус обклеен самоклейкой.
Были высверлены отверстия под панельки. Все установлено, и вот долгожданный запуск в корпусе. Включаю и… чуть не оглох от свиста по мере прогрева ламп! Ругаясь, выключаю питание, и иду на рынок за экранированным проводом, покупаю с запасом.
Детали
Все контурные катушки намотаны на полистироловых каркасах, размеры которых приведены на рис. 2. На каркасах, изображенных на рис. 2, а, наматываются катушки L2. L4, L5, L6, а на рис. 2, б — катушки L1 и L3. Затем антенные катушки L1, L3 надеваются на каркасы сеточных. Каркасы можно склеить из плотной бумаги.
Внешний вид такого каркаса приведен на рис. 2, я. В верхней части каркасов нужно сделать прорезь и намотать в нее несколько витков тонкой резинки, которая будет удерживать сердечник при настройке колебательных контуров.
Катушка L1 содержит 310 витков, L2 — 40X4 витков, L3— 1050, L4— 135X4 витков, L5—28X4 витков, L6 — 55×4 витков. Все катушки намотаны проводом ПЭЛ 0,1.
Настройку их производят ферритовыми сердечниками марки С00НИ диаметром 2,86 и длиной 12 мм. Сердечник вклеивают в специальную пробку. которая представляет собой винт, сделанный из полистирола или органического стекла. С одной его стороны просверлено отверстие под сердечник, а с другой — сделан шлиц под отвертку.
Трансформатор промежуточной частоты и контур L9, С18 могут быть применены любого типа на частоту 465 кгц.
Силовой трансформатор Тр2 можно намотать на сердечнике, набранном из пластин Ш19, толщина набора 30 мм. Сетевая сбмотка I + II содержит 910+1210 витков провода ПЭЛ 0,25, повышающая обмотка III — 2120 витков провода ПЭЛ 0,16, обмотка накала IV — 69 витков провода ПЭЛ 1,0.
Следует отметить, что подобный трансформатор может быть использован для питания более мощных радиоустройств, например, четырехлампового приемника.
Выходной трансформатор Тр1 имеет сердечник, набранный в стык с зазором 0,12 мм из пластин Ш12. Толщина набора 18 мм. Первичная обмотка / содержит 2675 витков провода ПЭЛ 0,1, а вторичная II — 102 витка провода ПЭЛ 0,49.
Как извлечь?
Чтобы извлечь драгоценные металлы из телевизора, можно воспользоваться несколькими способами:
- «Царской водкой». Лампу подогреть до температуры 79 градусов, а затем окунуть в раствор серной и соляной кислоты (к 250 г соляной добавить литр серной кислоты). После растворения на дне емкости будет лежать слой драгметалла.
- Азотной кислотой. Опустить в нее радиолампу и подождать, пока растворятся все детали. Драгметаллы, которые оказались на дне, необходимо присыпать содой, чтобы не обжечь кожу рук при касании.
- Электролизом. Для отделения драгметалла от лигатуры (меди с латунью) понадобится окунуть деталь в серную кислоту (можно применить и соляную), температура которой должна достигать +25 градусов. В качестве катода можно применить пластинку из железа либо свинца. Плотность тока должна достигать 0,1 – 1А/дм 2 . С помощью такого метода можно выделить золото из запчастей.
Как видите, в зависимости от типа модели ТВ содержание драгметаллов в кинескопах и прочих деталях будет разным. Чтобы не тратить много времени и сил на извлечение ценных металлов, лучше всего продать целый телевизор тем, кто занимается скупкой такой техники для последующего аффинажа.
Читать также: Покрытие золотом гальваническим способом
Многим наверно известно, что в советской аппаратуре использовались драгоценные металлы для покрытия контактов разных деталей. Сегодня речь пойдет именно про такие детали. В некоторых устройствах (почти во всех) встречаются конденсаторы, транзисторы и контактные клемы, в которых использовалось золото! но обо всем по порядку. Начнем с транзисторов. Список очень большей – кт809г, кт 3102, кт3107, речь идет о тех транзисторах, у которого металлический корпус. Такие транзисторы часто встречаются в радиоприемниках, видеомагнитофонах и в телевизорах отечественного производства.
Много озолоченных деталей можно найти также в калькуляторах времен советского союза. В телевизорах чаще всего озолоченные транзисторы попадаются в антенных блоках. Может многие не знают, но золото можно найти также в транзисторах с пластмассовыми корпусами, например разломайте всеми любимые кт814, 815, 816, 817. Внутри кристалл укреплен на позолоченную пластину из меди. Также и с маломощными транзисторами, кт 3102,3107 в пластмассовых корпусах. Почти во всех ВЧ транзисторах внутри корпуса металл позолочен.
Количество золота в таких транзисторах конечно ничтожное, но иногда встречаются мощные низкочастотные транзисторы, которые полностью позолочены! Всего один раз мне попался транзистор кт803. А, после узнал, что из 10 таких транзисторов можно получить 1,5 грамма чистого золота! Но к сожалению такие детали на улице не валяются.
Конденсаторы: в видео аппаратуре отечественного производства часто встречаются конденсаторы из палладия. Палладий – металл благородный, относится к семейству платинаобразных. В советском союзе в 1989 году была выпущена также памятная монета из чистого палладия. Сам металл серебристого цвета. В радио устройствах встречаются конденсаторы зеленого и оранжевого цвета, в них использован палладий. Серебро – наиболее часто встречается в контактных покрытиях. В советском союзе почти все покрывали серебром – клемы, контакты, ножки конденсаторов, провода контуров радио устройств, выводы транзисторов и т.п.. Существует много способов снятия золотого покрытия, самый известный – кислотный раствор, о котором мы поговорим в следующих статьях – АКА.
Данная статья служит подспорьем для клиентов, который затрудняются с поиском радиодеталей, подлежащих скупке с целью извлечения драгметаллов. Как известно, наибольшая концентрация дорогостоящих компонентов сосредоточена в военной технике советского образца. Но мало кто догадывается, что солидная доля драгметаллов содержится в радиокомпонентах, которые использовались при сборке советской бытовой техники.
Читать также: Переделка шуруповерта бош на литиевые аккумуляторы
Выходные каскады УНЧ
Если описанный выше приёмник работает отлично, хотя бы на одной из станций, то её можно дополнить оконечным усилителем звуковой частоты. Для этого можно применить готовую микросхему выходного каскада звука. Однако простой усилитель нетрудно собрать самому, например по схеме из 2-х транзисторов – полевого и биполярного.
При питании схемы от 3В до 15В и сопротивлении обмотки динамика то 2 до 64 Ом, мощность варьируется от милливатт до единиц ватт. Вот ещё 2 простых схемы выходных усилителей низких (звуковых) частот. Вторая охвачена глубокой отрицательной обратной связью, резистором R2 регулируют её уровень. При уменьшении сопротивления – падает усиление, но улучшается качество звучания, и наоборот.
Диоды Д1 – Дх устраняют искажения типа «ступенька», их количество в цепи может быть от 1 до 6. Если применить в выходном каскаде вместо транзистора КТ315 — КТ815 или КТ817, а вместо КТ361 — КТ814 или КТ817 — соответственно, то напряжение можно увеличить до 18В — 24В. При этом увеличится и мощность на выходе.
Если использовать двухвыходной операционный усилитель, например К140УД1208, то можно собрать очень качественный усилитель мощности звуковых частот. Это может послужить хорошим практическим уроком собирания и налаживания электронных схем.
Вот ещё одна схема простого усилителя. Если питание 1,2В – 9В, то в устройстве можно применить маломощные транзисторы. При питании 12 В и более – надо использовать транзисторы средней или большой мощности. Причём применяют любые биполярные транзисторы, структуры n-p-n, главное, чтобы в выходном каскаде были максимально идентичные.
Если применить транзисторы p-n-p, то надо поменяют полярность на противоположную.
Радиодетали, содержащие драгметаллы
Содержащиеся драгметаллы в радиодеталях образца времен Союза могут достигать до 5%. В транзисторах же не более 2%.
Но настоящий «Клондайк» – это конденсаторы, которые использовались в военной технике. Из них можно извлечь до 8 г золота и 50 г серебра. Рассмотрим подробнее, какие драгметаллы в радиодеталях и в каких именно можно найти.
Транзисторы
Выгоднее всего сдавать транзисторы, но не первые попавшиеся под руку, а только определенного типа. Золото присутствует в таких типах транзисторов:
- КТ 605, КТ 603, КТ 602, КТ 316, КТ 312, КТ 306, КТ 302, КТ 301, КТ 203, КТ 201, а также тех, чьи ножки имеют характерный для драгметалла цвет.
- КТ 907, КТ 904, КТ 606 – хотя с виду у них нет позолоченных элементов.
- КТ 970, КТ 958, КТ 934, КТ 931, КТ 930, КТ 925, КТ 920, КТ 919, КТ 911, КТ 909, КТ 817, КТ 816, КТ 815,
- КТ 814, КТ 611, КТ 604, КТ 602 – а также другие, у которых корпус окраски главного драгметалла.
- 2Т 912, КП 947, КП 904, КТ 912, КТ 908, КТ 802, КТ 809, КТ 808, КТ 803, КТ 812, КТ 704 – выпущенные до начала перестройки.
Часто из золота в транзисторе сделана подложка, находящаяся под проводником.
Радиолампы
В лампах содержание золота зависит от конкретной модели. Как правило, драгметаллы наносятся на сетку, расположенную рядом с анодом. Это делается с целью избегания перегрева. Рекордсмены по содержанию золота это – ЛИ702–1; ЛИ703; ЛИ-705; ЛИ-604; К-1; ТГИ1-2500/50; ГУ-84Б; ГУ-78Б; ГУ-73П; ГУ-73Б; ГУ-71Б; ГМИ-7; ГМИ-7-1; ГМИ-4Б; ГМИ-42Б; ГМИ-32Б-1; ГМИ-32Б; ГМИ-2Б; ГМИ-19Б. В этих же и других моделях присутствует в большом количестве серебро, платина, палладий. В большем количестве они использовались в образцах более чем полувековой давности. В те времена даже ножки приборов освещения покрывались благородными металлами.
Резисторы
Радиодетали, содержащие золото, платину и палладий, имеют среди своих составляющих такие резисторы-потенциометры: ПТП 2, ПТП 1, ПЛП 6, ПЛП 2, ПП3 47, ПП3 45, ПП3 44, ПП3 43, ПП3 41, ПП3 40, ППМЛ В, ППМЛ М, ППМЛ И, ППМЛ ИМ, КСП 4, КСП 1, КСД 1, КСУ 1, КП 47, КПП 1, КПУ 1, КПД 1, РС, СП5-44, СП5-39, СП5-37, СП5-24, СП5-22, СП5-21, СП5-20, СП5-18, СП5-17, СП5-16, СП5-15, СП5-14, СП5-4, СП5-3, СП5-2, СП5-1, СП3-44, СП3 39, СП3 19. Особенно ценные резисторы, которые выпускались в 70–80 годах XX века.
Конденсаторы
В конденсаторах содержание драгметаллов есть только в маркировках радиодеталей, использовавшихся в промышленности военной направленности, а точнее:
- Платина и палладий содержится в КМ 6, КМ 5, КМ 4, КМ 3; а также конденсаторах трубчатого типа ЭТ, КТ, К53 30, К53 28, К53 25, К53 22, К53 18, К53 17, К53 16, К53-15, К53 10, К53 7, К53 6, К53 1 и всех подобных деталях, изготовленных в Болгарии времен существования СССР.
- Серебро же можно найти в К15-5, К10-7В.
Разъемы
Разъемы, содержащие золото, выпускались советской промышленностью: СНП59-64В, СНП59-96Р, ГРППМ7-90Ш, РППГ2-48. Толщина драгоценного покрытия может достигать нескольких микрон.
Реле
В реле найти золото не получится, а вот серебра там прилично:
- РЭС-6 – около 157 г.
- РСЧ-52 – около 688 г.
- РКМ-П1 – около 332 г.
- РВМ – около 897 г.
Микросхемы
Среди микросхем к тому же есть радиодетали с содержанием золота:
- К 573, К 564, К 249, К 178, К 134, К 133 и такого же типа.
- К 580, К 564, К 145, К 142 и т. д.
- К 574, К 544, К 228, К 217, К 157, К 140 и других.
- АОТ 101, К 565РУ7, К 65РУ6, К 565РУ5, К 565РУ2, К 500, К 142ен и пр.
Принципиальная схема
Как видно из рис. 1, связь с антенной на обоих диапазонах — индуктивная. Входной контур в диапазоне средних волн образуют катушка индуктивности L2 и конденсаторы С2, С6, а в длинноволновом диапазоне — катушка L1 и конденсаторы СЗ, С4 и Сб.
Лампа Л1 работает одновременно в трех каскадах. Гептодная часть используется для преобразования частоты, а триодная выполняет функции усилителя про межуточной частоты и предварительного усилителя низкой частоты.
Гетеродин смонтирован по схеме с емкостной обратной связью. Контур гетеродина средневолнового диапазона образован катушкой L5 и конденсаторами С7, С8, С10 и С12.
В контур гетеродина длинных волн входят катушка L6 и конденсаторы С7, С9, C11, С12 и С13. Резисторы утечки сетки R1 R2 образуют делитель с которого отрицательное напряжение подается на первую сетку гептодной части лампы. Напряжение сигнала подводит« к первой сетке (2) гептодной части лампы, а напряжение гетеродина — к третьей сетке (7).
Рис. 1. Принципиальная схема супергетеродина на лампах 6И1П, 6П14П.
В результате процесса преобразования колебания промежуточной частоты выделяются на контуре L7, С16 фильтра промежуточной частоты. Со вторичного его контура L8, C17 напряжение промежуточной частоты подводится к управляющей сетке (9) триодной части лампы Л1, усиливается и выделяется анодным контуром L9, С18.
В качестве детектора в приемнике используется германиевый диод Д1 типа Д2Е, на который через конденсатор С19 подается напряжение промежуточной частоты.
Нагрузкой детектора служат резисторы R5 и R7. Резистор R7 совместно с конденсатором С20 образуют фильтр, который уменьшает падение напряжения высокой частоты на резисторе R5.
Напряжение низкой частоты с резистора R5 через контур L8, С17 подается на управляющую сетку триодной части лампы Л1 (9). Усиленное напряжение низкой частоты с резистора R6 через конденсатор С22 подается на регулятор громкости R8, с движка которого оно подводится к управляющей сетке (2) оконечной лампы Л2.
В анодную цепь этой лампы включена первичная обмотка / выходного трансформатора Тр1. Ко вторичной его обмотке II подключен громкоговоритель Гр1 типа 1ГД-9, 1ГД-5 илн 1ГД-6.
Переключение антенных катушек L1, L3 и соответствующих им сеточных контуров L2, С2, С6 (СВ) и L4, СЗ, С4, С6 (ДВ) при переходе с диапазона на диапазон осуществляется секциями В1а, В1б переключателя В1.
В цепь гетеродина, в работе которого участвуют анод, третья сетка гептодной части лампы Л1 и катод, необходимый контур включается секцией В1в переключателя В1.
Если приемник используется в качестве составной части радиолы, то переключатель должен иметь три положения. При этом, как это видно из схемы, третье положение используется для включения звукоснимателя и замыкания входной цепи приемника благодаря чему исключаются помехи со стороны вещательных радиостанций при проигрывании грампластинок.
Собираем сверхрегенеративный приёмник
Ещё один предварительный усилитель на лампе, теперь уже 6Ф1П (её триодной части) собран по схеме на картинке 3.
Его можно применить для так называемого сверхрегенеративного приёмника, который также можно смастерить самому. Дело в том, что нормальный приёмник с хорошей чувствительностью и селективностью сделать сложно. Требуется выполнить много частотных настроек. А вот сверхрегенератор на лампе сделать проще, причём питание его может быть всего 12 В. Вот схема такого приёмника, работает она на высокоомные головные телефоны.
При необходимости можно дополнить простым усилителем, схемы которых будут рассмотрены ниже или использовать сабвуфер. Однако после 50 МГц наблюдается значительный спад работы приёмника даже с предварительным усилителем. Связано это, скорее всего, с межсеточными ёмкостями, которые при малом напряжении питания оказывают более значимое паразитное воздействие.
Чтобы собрать простой приёмник, могущий принимать сигнал не только СВ-КВ, но и УКВ, причём не обращая внимание на тип модуляции можно применить сверхрегенеративный вариант на транзисторе, картинка 5. Для работы в диапазоне 25 – 40 МГц катушку L1 (Картинка 5) наматывают на гладком кончике сверла Ø5,5мм, делая 11 витков. Для работы схемы в УКВ диапазоне 6 – 3 витков, сначала пробуют 6, при настройке отодвигают последние витки пластиковой отвёрткой
Если частоту необходимо увеличить ещё, откусывают витки. «Пойманную» радиостанцию схема захватывает и удерживает. Последующую подстройку делают с помощью регулятора сверхгенерации
Для работы схемы в УКВ диапазоне 6 – 3 витков, сначала пробуют 6, при настройке отодвигают последние витки пластиковой отвёрткой. Если частоту необходимо увеличить ещё, откусывают витки. «Пойманную» радиостанцию схема захватывает и удерживает. Последующую подстройку делают с помощью регулятора сверхгенерации.
Кто скупает радиодетали и зачем?
В случае если у вас нашлись радиодетали, содержащие драгметаллы, и вы хотите их реализовать, возникает резонный вопрос «как это сделать?». Проще всего пойти на радиорынок и обратиться к людям, которые стоят с соответствующими объявлениями, это так называемые скупщики. Они озвучат вам цену за конкретную деталь. Далее детали или просто пересчитываются, или взвешиваются
При этом важно, чтобы на детали было четко видна маркировка, ведь существует много современных деталей, внешне похожих на детали времен СССР
В старых приборах в паспорте всегда печаталась схема прибора, а также указывалось точное количество содержащегося метала в деталях, что упрощает процесс подсчета во время сдачи деталей в скупку.
Далее скупщики сдают оптом выкупленные детали на специальные заводы по переработке электронного лома. Вы также можете отправить свои радиодетали, содержащие золото, на специальные фирмы, которые принимают радиодетали с золотом, воспользовавшись почтой России.
Если же вы все-таки добыли драгметаллы из старых радиодеталей самостоятельно, то полученное сырье лучше всего сдать в ювелирный магазин в качестве лома или обменять на готовые украшения.
Однако перед тем как сдавать радиодетали или пытаться извлечь содержащиеся драгоценные металлы в радиодеталях, стоит проверить, а вдруг техника, которую вы хотите разломать, является ценным раритетом, за которым гоняются коллекционеры?
И помните, что не стоит ломать ради металла то, что еще может служить вам по назначению. А вот заработать на том, что собирает пыль, будет нелишним.
↑ Плата для навесного монтажа
Хочу обратить внимание на свой нестандартный способ создания плат. Дело в том, что я не травлю печатку, я нарезаю фольгу на текстолите на квадраты размерами 2 см х 1 см и придумываю схему распайки деталей. Например:
Например:
Схема, по которой я впаивал детали на плату. Чёрточки между квадратами — это перемычки. Так же есть более длинные соединения, они нарисованы как линии. Стрелочки на квадратах обозначают место, к которому будут припаиваться провода от панелек ламп, или питание и т.п. Например, 3L1 означает, что туда припаивается 3-й вывод первой лампы (6Н1П), 8L2 означает, что туда припаивается 8-й вывод 2-й лампы (6П36С). Т.е. первая цифра — это номер вывода, буква просто разделяет, а вторая цифра — это номер лампы. Я не предлагаю вам делать также, просто этот метод простой и экономит время и деньги. Получается «навесом» на текстолите.
Вот плата, что у меня получилась

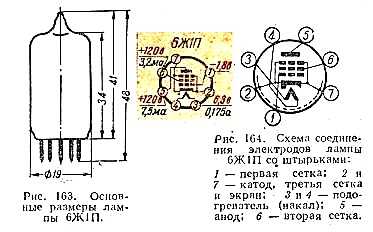

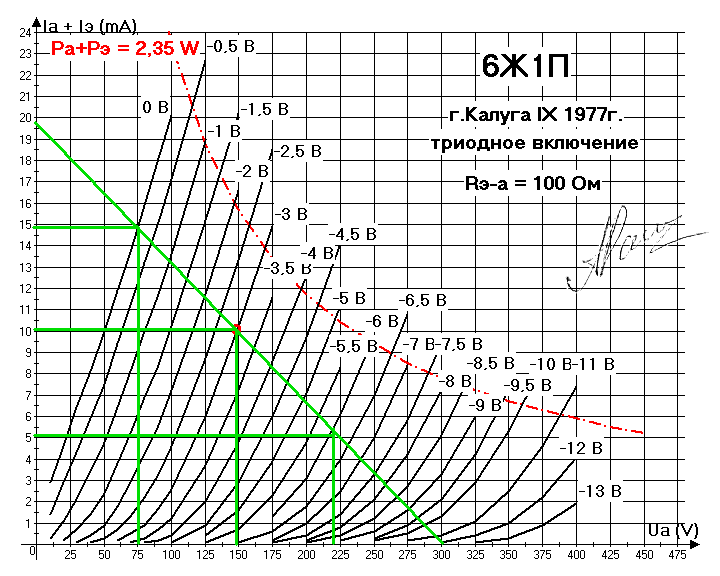

Усилитель на 6Ж1П

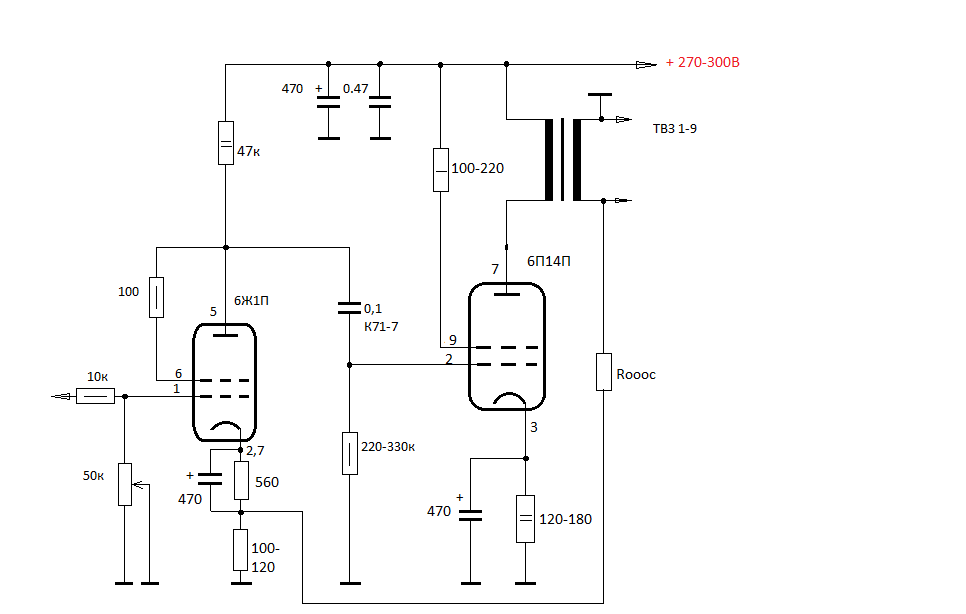

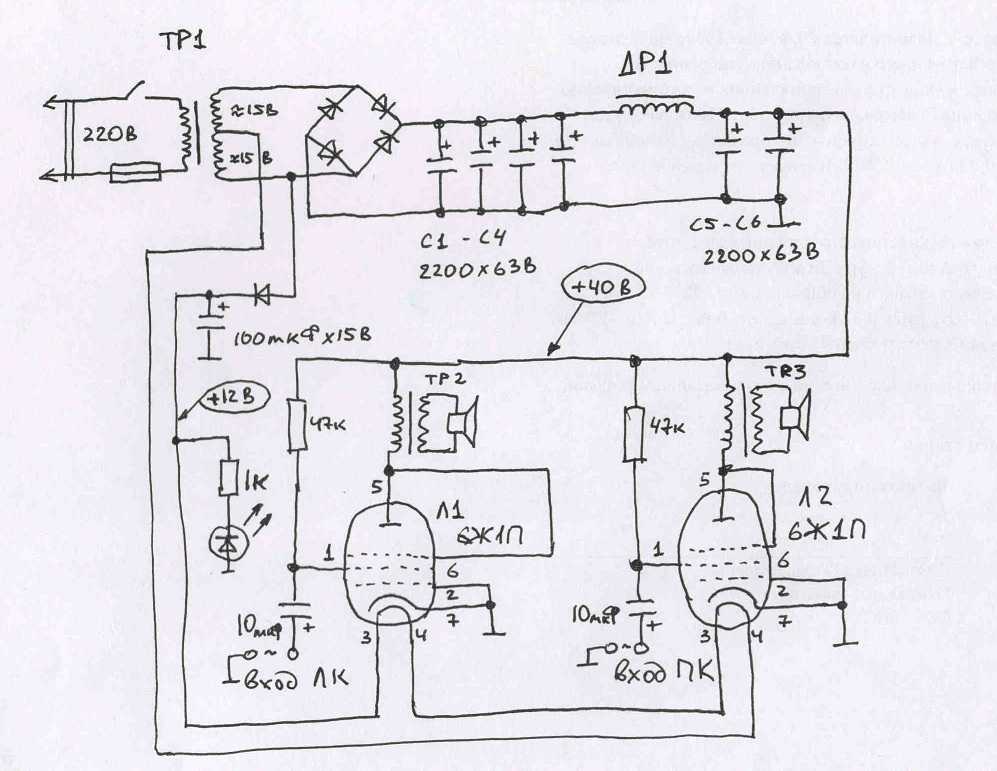

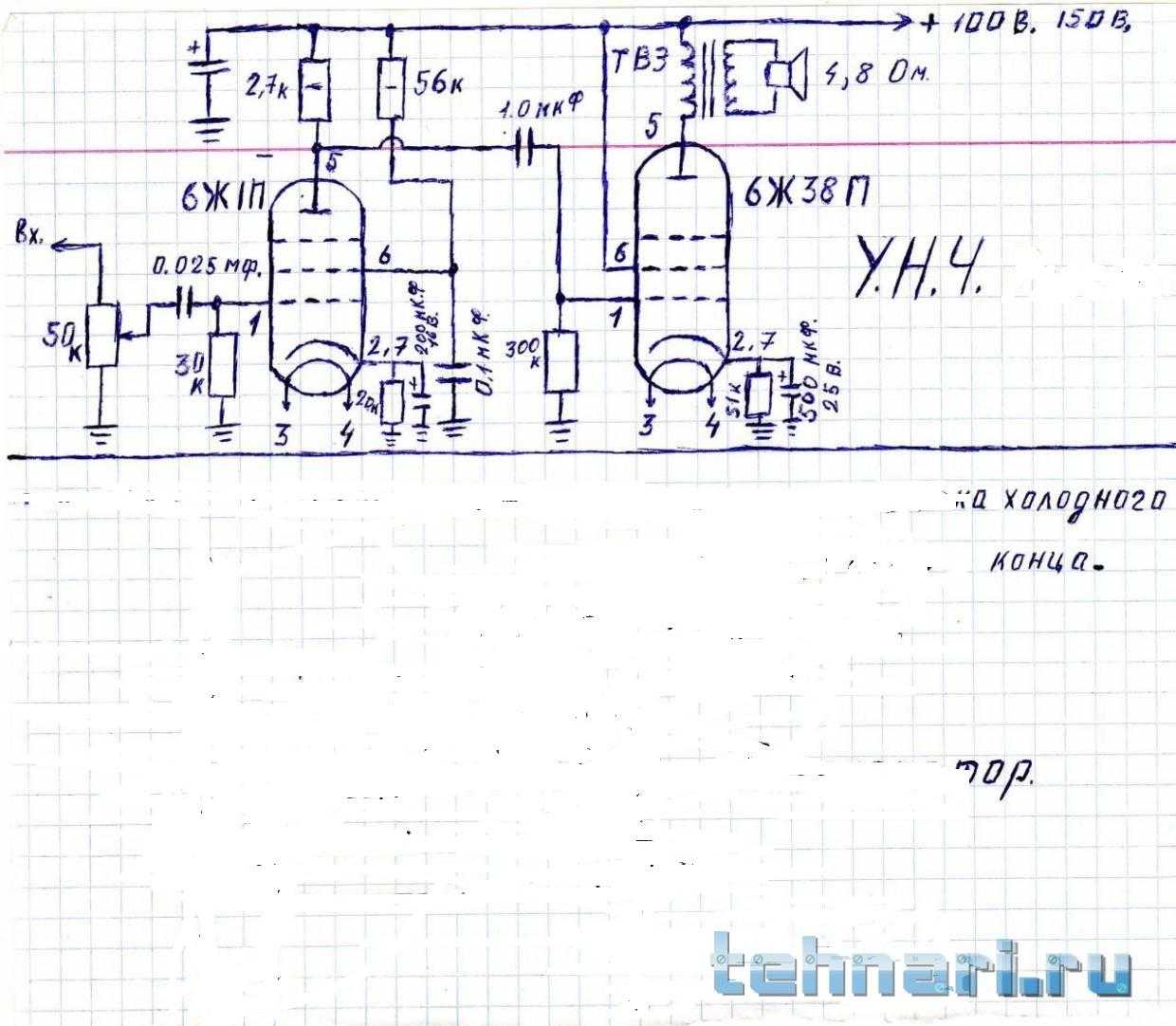

Усилитель, схема которого изображена на картинке 2, может быть использован для многих целей. Его можно применить в качестве антенного усилителя для автомобильного медиацентра. Этот каскад на лампе 6Ж1П с любым маломощным транзистором, структуры n-p-n, эффективно усиливает антенный сигнал не только длинных, средних и коротких волн, но и УКВ диапазона.
Если вместо антенны подать звуковой сигнал, то представленный для повторения усилитель будет служить как активный согласовываетесь и регулятор громкости. Потому что иногда подключение сабвуфера к некоторым источникам звука требует согласования. В противном случае могут появляться сильные искажения. Таже недостаточность уровня сигнала можно устранить с помощью представленного каскада. Особенно актуально это для медиаустройств, у которых нормальное усиление звука сабвуфером начинается лишь со срединного положения его регулятора громкости.
Данную схему начинающие радиолюбители могут применить в качестве предварительного усилителя для осциллографа. Естественно, точностью придётся пожертвовать, она зависит от экземпляра лампы и температуры нагрева катода, также стабильности питающего напряжения. Зато равномерность усиления в большом частотном диапазоне и высокое входное сопротивление отлично сочетается с простотой повторения.
Добыча драгоценных металлов из радиодеталей
В радиодеталях советского периода производства можно найти не только элементы, сделанные из золота, но также и серебряные, платиновые, иридиевые, родиевые и так далее. Причем здесь действует железное правило, чем более давний срок выпуска детали, тем больше вероятность найти нужное содержание драгметаллов в радиодеталях и тем выше там процент содержания искомых материалов. В электронике же современной такие детали встретить практически нереально, ведь сейчас драгметаллы в целях экономии заменяют более доступным вольфрамом.
Добыть драгметаллы, содержащиеся в различных деталях, можно в домашних условиях. Однако для этого надо обладать серьезными познаниями в химии, иначе вы рискуете заработать отравление парами кислот или же, просто нарушив технологию, потерять приличное количество добытого металла.
К тому же стоит помнить, что самостоятельная добыча драгметаллов из радиодеталей является делом противозаконным, так как нарушает установленный порядок утилизации электронной продукции.
Для первого способа вам потребуется 3 порции соляной кислоты и 1 порция серной. Причем плотность первой должна быть строго 1,9, а второй – 1,8 г/см. Далее раствор необходимо подогреть до температуры 60–70° C. Только при таких условиях золото в радиодеталях отделится от остальных элементов. Но чтобы это произошло, в полученный раствор необходимо добавить немного азотной кислоты. В результате все лишнее элементы и детали растворятся. После добавления восстановителя золото осядет. Но стоит помнить, что в раствор стоит опускать только максимально зачищенные от стеклянных, керамических, пластмассовых и других элементов детали.
Для медных и латунных деталей подойдет и метод электролиза, при котором не требуется нагревание кислот. Для этого через раствор необходимо пропустить ток плотностью от 0,1 до 1 А/дм². Катодом в данном случае может выступать свинец или железо. Когда сила тока резко снижается – процедуру стоит считать завершенной.
↑ Настройка и особенность фиксированного смещения
После покупки мулитьметра настройка стала лёгкой, прибор исправен и под рукой: резистором R9 выставил на катодах ламп одинаковое напряжение, и резистором смещения выставил напряжение по 0,55 Вольт. Правда, есть одна неприятная особенность у фиксированного смещения. При изменении напряжения в сети происходит изменение режима лампы. Один раз напряжение в сети поднялось до 250 В и одна 6П36С вышла из режима, анод накалился, ток покоя возрос до 80 мА (при положенных 55 мА)! Благо, я это сразу заметил и выключил УНЧ. Пришлось поставить стабилизатор напряжения «Украина-3», мой выдаёт 215 В. Из-за недостаточного напряжения на первичке (а соответственно и на вторичке) напряжения и на анодах упали с положенных 330 В до 313 В. Я поднял ток покоя до 64 мА (падение на резисторах R12, R13 = 0,64 В).
↑ Борьба с возбуждением — экранирование
Для устранения самовозбуждения, проявляющегося свистом, пришлось экранировать цепи сеток триода 6Н1П, провода в цепи сеток двух 6П36С. Аноды 6П36С не экранировал. Свист прекратился. Снова запускаю и слышу: один канал работает прекрасно, а в другом щелчки вместо басов, плюс вялая и хриплая средина. Тут я конечно расстроился. И чего я только не пробовал, а причина оказалась в неправильной экранировке сеток
. Экраны были заземлены неправильно.
Переделал, заземлил концы экранов звездой — это когда все провода в одну точку и на корпус. Наводки и возбуждение исчезли, прекратились щелчки в басах, басы стали чёткими, упругими, оба канала стали петь одинаково красиво.
Так как лампа 6П36С склонна к самовозбуждению, то при плохой экранировке может появляться свист, что свидетельствует о паразитной связи между входом и выходом усилителя. Провода нужно стараться делать как можно короче, провода несущие сигнал нужно экранировать. При самовозбуждении, проявляющем себя прерывистыми звуками низкого тона, щелчками так же может понадобиться установить антивозбудные резисторы в сетки 6П36С сопротивлением 0,5-1 кОм.
Измерения, Ламповая техника
|
|
|||||
|
Простым пробником (рис, 1) можно проверять и испытывать все каскады лампового радиоприемника. По конструкции он совсем несложен, не требует никакой наладки, подгонки режимов радиолампы и содержит немного деталей. Сегодня мы предоставляем слово нашему читателю Алексею Антоновичу Мацуцкому. Он расскажет о созданной им конструкции простого пробника, которая может быть повторена радиолюбителем любой квалификации.
Схема прибора (рис. 2) напоминает простой однокаскадный Усилитель низкой частоты. Кстати, в таком режиме она и будет работать, если щуп установить в гнездо 2.При проверке высокочастотных каскадов приемника щуп вставляется в гнездо 3. В этом случае пробник работает как сеточный детектор. Подключается он к колебательному контуру. Если приемник настроен на какую-нибудь радиостанцию, в наушнике будет слышна передача.Резисторы — любого типа, мощность не менее 0,25 Вт. Сопротивление резистора R3 — 70 — 100 к. Конденсаторы С4 и С3 — со слюдяной изоляцией, а номиналы их лежат в пределах 56т-200 пф для С4 и 5—10 т для С3. В качестве последнего можно использовать и бумажный конденсатор емкостью 0,01 мкф. Конденсатор С2 — любой бумажный от 0,05 до 0,25 мкф; С1 — 10- 30 мкф, напряжение не менее 6 в.По мере передвижения пробника по каскадам приемника (анод первой лампы и т. д.) громкость звука должна увеличиваться. Таким образом можно легко и быстро найти неисправность.Гнездом 1 можно пользоваться при проверке переходных конденсаторов.Подобрав детали так, как указано на рисунке 2, начинайте монтаж прибора. Прежде всего припаяйте детали к ножкам ламповой панельки, а затем тщательно изолируйте их друг от друга. Отводы, которые идут на «землю», соедините одним проводом и подключите его к корпусу пробника.Корпус лучше всего взять от круглого карманного фонарика. Если же такового не имеется, то можно использовать кусок жести размером 0,5X120X120 мм. Его нужно свернуть в трубку с внутренним диаметром 38 мм и пропаять. Корпус готов.Теперь из органического стекла толщиной 4—5 мм выпилите лобзиком крышки — два круга диаметром 38 мм. К корпусу они крепятся тремя маленькими скобками на винтах, так же как и ламповая панелька (риг. 3). На одной крышке предварительно смонтируйте два гнезда для подключения наушников, на другой — сделайте три гнезда и обозначьте их цифрами 1, 2, 3 и только после этого укрепите крышки на корпусе.Для соединения гнезд со схемой используйте тонкий изолированный провод, лучше всего многожильный. Вместо щупа подберите кусок провода длиной 60—100 мм так, чтобы он плотно входил в гнезда 1, 2, 3, и заточите его с одной стороны. Выводы для питания прибора удобно сделать многожильным проводом трех цветов, а на концах их надо припаять зажимы («крокодил»).Питание пробника — постоянное напряжение 220—250 в, которое снимается с выпрямителя испытываемой конструкции или же с любого другого.Во втором случае при работе с пробником нужно соединить проводом шасси налаживаемого приемника и выпрямителя.
А. МАЦУЦКИЙ,пос. СтепноеСаратовской областиМК 10-1968 Ключевые теги: пробник, 6Ж1П |
|||||
|
|||||
|
|||||
