СПРАВОЧНЫЙ ЛИСТОК №2: МИКРОСХЕМЫ СТАБИЛИЗАТОРОВ НАПРЯЖЕНИЯ
Интегральные стабилизаторы напряжения из серии 142 не всегда имеют полную маркировку типа. В этом случае на корпусе стоит условный код обозначения (см. табл. 8.8) который и позволяет определить тип микросхемы.
Примеры расшифровки кодовой маркировки на корпусе микросхем:

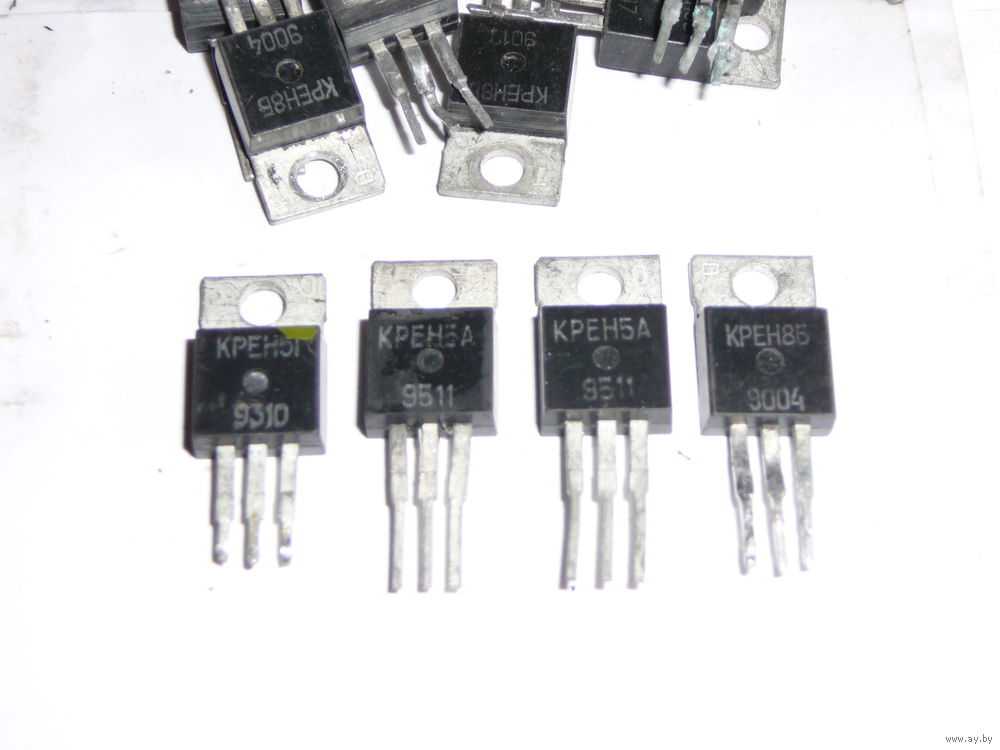

Микросхемы стабилизаторов с приставкой КР вместо К имеют те же параметры и отличаются только конструкцией корпуса, см. рисунки. При маркировке этих микросхем часто используют укороченное обозначение, например вместо КР142ЕН5А наносят КРЕН5А.
Таблица 8.8
|
Наименование микросхемы |
Напряжение стабил., В |
Макс. 1ст нагр., А |
Рассеив. Рмах, Вт |
Потребление, мА |
Код на корпусе |
|

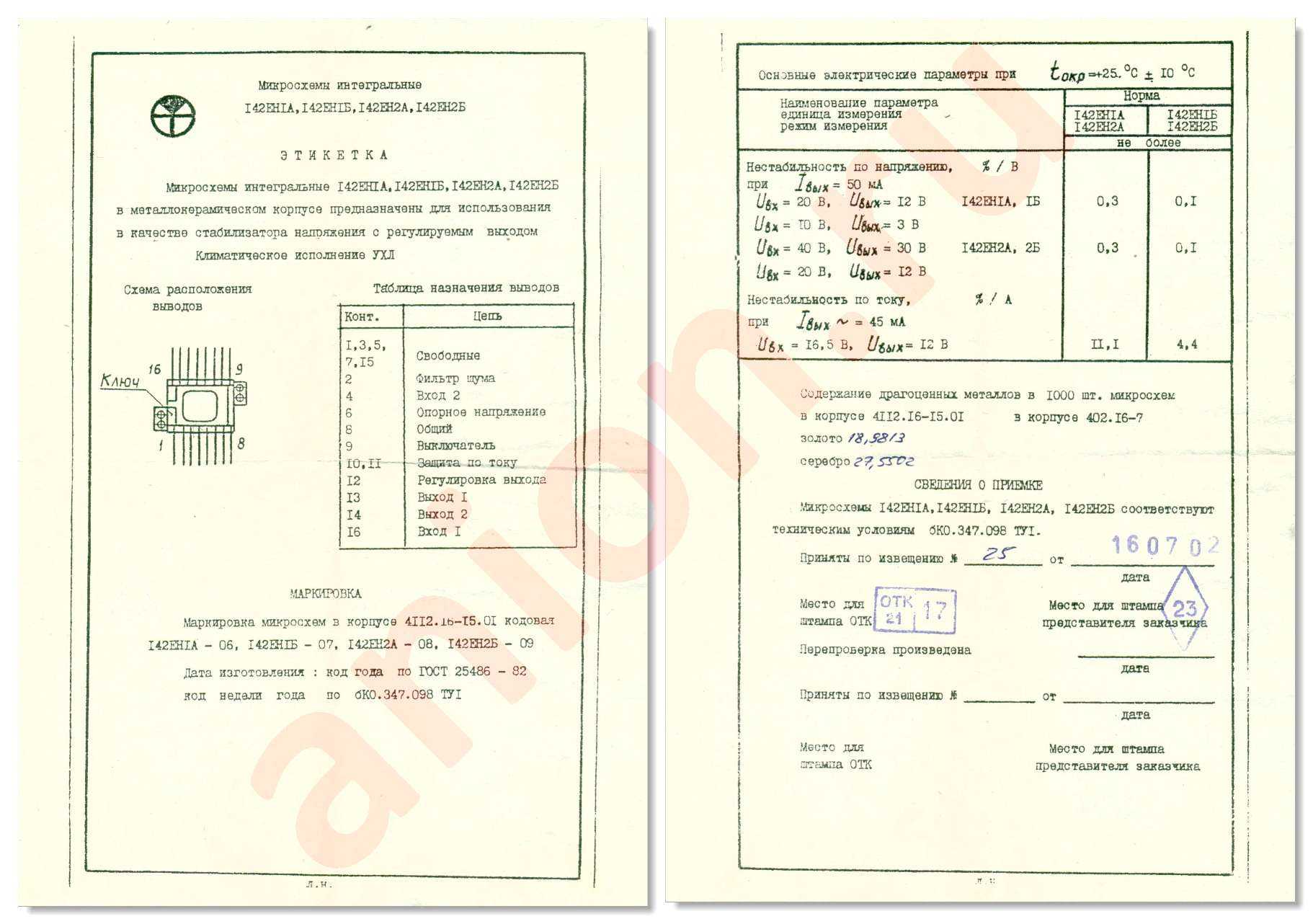

(К)142ЕН1А (К)142ЕН1Б К142ЕН1В К142ЕН1Г К142ЕН2А К142ЕН2Б |
3…12±0,3 3…12±0,1 3…12±0,5 3…12±0,5 3…12±0,3 3…12±0,1 |
0,15 |
0,8 |
4 |
(К)06 (К)07 К27 К28 К08 К09 |
|
142ЕНЗ К142ЕНЗА К142ЕНЗБ 142ЕН4 К142ЕН4А К142ЕН4Б |
3…30±0,05 3…30±0,05 5…30±0,05 1.2…15±0,1 1.2…15±0,2 3…15±0,4 |
1,0 1,0 0,75 0,3 0,3 0,3 |
6 |
10 |
10 К10 К31 11 К11 К32 |
|
(К)142ЕН5А (К)142ЕН5Б (К)142ЕН5В (К)142ЕН5Г |
5±0,1 б±0,12 5±0,18 6±0,21 |
3,0 3,0 2,0 2,0 |
5 |
10 |
(К)12 (К)13 (К)14 (К)15 |
|
142ЕН6А К142ЕН6А 142ЕН6Б К142ЕН6Б 142ЕН6В К142ЕН6В |
±15±0,015 ±15±0,3 ±15±0,05 ±15±0,3 ±15±0,025 ±15±0,5 |
0,2 |
5 |
7,5 |
16 К16 17 К17 42 КЗЗ |
|
142ЕН6Г К142ЕН6Г К142ЕН6Д К142ЕН6Е |
±15±0,075 ±15±0,5 ±15±1,0 ±15±1,0 |
0,15 |
5 |
7,5 |
43 К34 К48 К49 |
|
(К)142ЕН8А (К)142ЕН8Б (К)142ЕН8В |
9±0,15 12±0,27 15±0,36 |
1,5 |
6 |
10 |
(К)18 (К)19 (К)20 |
|
К142ЕН8Г К142ЕН8Д К142ЕН8Е |
9±0,36 12±0,48 15±0,6 |
1,0 |
6 |
10 |
К35 К36 К37 |
|
142ЕН9А 142ЕН9Б 142ЕН9В |
20±0.2 24±0,25 27±0,35 |
1,5 |
6 |
10 |
21 22 23 |
|
К142ЕН9А К142ЕН9Б К142ЕН9В К142ЕН9Г К142ЕН9Д К142ЕН9Е |
20±0,4 24±0,48 27±0,54 20±0,6 24±0,72 27±0,81 |
1,5 1,5 1,5 1,0 1,0 1,0 |
6 |
10 |
К21 К22 К23 К38 К39 К40 |
|
(К)142ЕН10 (К)142ЕН11 |
3…30 1.2…37 |
1,0 1.5 |
2 4 |
7 7 |
(К)24 (К)25 |
|
(К)142ЕН12 КР142ЕН12А |
1.2…37 1,2…37 |
1.5 1,0 |
1 1 |
5 |
(К)47 |
|
КР142ЕН15А КР142ЕН15Б |
±15±0,5 ±15±0,5 |
0,1 0,2 |
0,8 0,8 |
||
|
КР142ЕН18А КР142ЕН18Б |
-1,2…26,5 -1,2…26,5 |
1,0 1,5 |
1 1 |
5 |
(LM337) |
|
КР1157ЕН502 КР1157ЕН602 КР1157ЕН802 КР1157ЕН902 КР1157ЕН1202 КР1157ЕН1502 КР1157ЕН1802 КР1157ЕН2402 КР1157ЕН2702 |
5 6 8 9 12 15 18 24 27 |
0,1 |
0,5 |
5 |
78L05 78L06 78L08 78L09 78L12 78L15 78L18 78L24 78L27 |
|
КР1170ЕНЗ КР1170ЕН4 КР1170ЕН5 КР1170ЕН6 КР1170ЕН8 КР1170ЕН9 КР1170ЕН12 КР1170ЕН15 |
3 4 5 6 8 9 12 15 |
0,1 |
0,5 |
1,5 |
см. рис. |
|
КР1168ЕН5 КР1168ЕН6 КР1168ЕН8 КР1168ЕН9 КР1168ЕН12 КР1168ЕН15 КР1168ЕН18 КР1168ЕН24 КР1168ЕН1 |
-5 -6 -8 -9 -12 -15 -18 -24 -1,5…37 |
0,1 |
0,5 |
5 |
79L05 79L06 79L08 79L09 79L12 79L15 79L18 79L24 |
142ЕН3,К142ЕН3 142ЕН4,К142ЕН4 142ЕН6,К142ЕН6 142ЕН10.К142ЕН10
142ЕН5,К142ЕН5 U2EH8,К142ЕН8 142ЕН9,К142ЕН9 142ЕН11.К142ЕН11 142ЕН12,К142ЕН12.
КР142ЕН5, КР142ЕН8, КР142ЕН11.КР142ЕН12, КР142ЕН18.
К142ЕН1А.Б КР142ЕН15А.Б
стабилизаторы положительного напряжения
стабилизатор отрицательного напряжения
