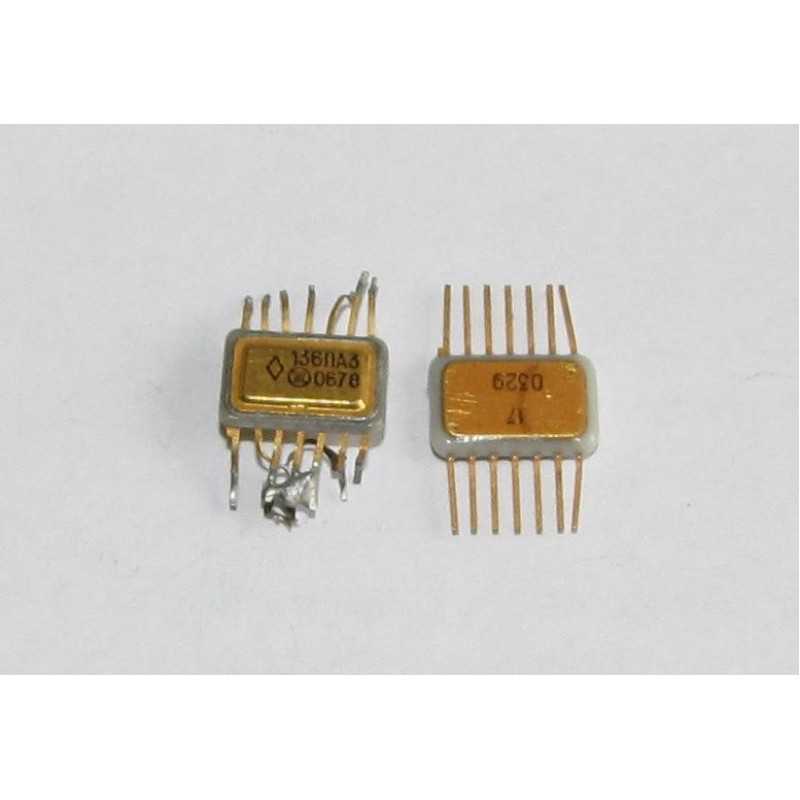

136ЛА3

Содержание драгоценных металлов в радиодеталях

Где найти и добыть радиодетали с содержанием драгметалла

Уважаемые пользователи интернета! Присылайте свои фотографии и заметки о том, где и в каких приборах Вы встречали радиодетали, содержащие драгметаллы.

Перечень списаных и подлежащих утилизации приборов, различных блоков и узлов радиосвязи, с содержанием драгметалла в радиодеталях и радиоэлектронных компонентах в своем составе, просто огромен. Еще со времен распада Советского Союза, когда развалилось все и вся, когда в стране царил хаос и неразбериха, не выплачивались зарплаты и многие, чтобы заработать хоть какие — нибудь деньги и прокормить семью, приносили домой и затем разбирали на радиодетали с драгметаллом различные списаные электронные устройства с институтов и организаций. До сих пор такие приборы еще пылятся и ждут своей участи в гаражах, на дачах, а порой и на открытом воздухе, покрывшись коррозией. Ну что ж, начнем с самого распространенного.

Сразу скажем, что практически все радиодетали находятся на платах. Транзисторы КТ-803, КТ-808, КТ-809, КТ-812, КТ-908, КТ-912 находятся, обычно, в задней части приборов на алюминиевых радиаторах, транзисторы КТ-911, 2Т-911Б располагаются на алюминиевой основе, для отвода тепла, на плате.

Переключатели 11П 3Н крепятся к корпусу, а резисторы ПТП, ПП3-41, ПП3-43, ПП3-47 могут располагаться на металлической основе внутри блока или крепиться к корпусу прибора.

Поэтому сначала надо найти и разобрать прибор или блок, снять платы, а уже после этого добывать радиодетали с драгметаллом. Надо быть готовым к этому. Бытует мнение, что в телевизорах производства СССР находится много ценных радиодеталей. На самом деле, и в большинстве случаев, найти там можно несколько штук конденсаторов КМ5 зеленого цвета, реже КМ6 рыжего цвета. А также несколько транзисторов КТ-203, которые стоят по 5 -6 рублей.

Разъемы на лом

В разъемах, как и в микросхемах, содержится большое количество драгметаллов, стоимость которых определяется исключительно по массе. Принимая электромеханические устройства на лом радиодеталей, скупщики учитывают такие факторы:

  • Производство: отечественные, импортные.
  • Изделия Советского периода, год выпуска.
  • Использование: бывшие в употреблении, новые.

Специалисты определили, что на килограмм резисторов, сделанных в СССР, приходится 25 гр. драгметаллов. В европейских аналогах – в пять раз меньше.

Предъявляемые требования к разъемам минимальные. Элементы могут быть с проводами, в разобранном виде до металлических колец, с платой или без нее. Пользуются спросом: РППГ, РС, ОНП, РППМ, СНО, СНП, СНЦ, ШР.

Какие радиодетали содержат драгметаллы

Драгоценные металлы содержат многие радиодетали, в том числе:

  • разъемы;
  • микросхемы;
  • транзисторы;
  • диоды;
  • реле;
  • конденсаторы;
  • резисторы;
  • предохранители;
  • радиолампы.

Разумеется, драгметаллы содержатся далеко не во всех разъемах, микросхемах и других радиодеталях, а только в некоторых типах. Даже в одинаковых деталях, в состав которых входят драгметаллы, их количество может сильно различаться и зависит от года выпуска. Именно поэтому радиодетали имеют разную ценность, напрямую зависящую от содержания в них драгоценных металлов.

Основную ценность в данном плане представляет электроника советских времен, а именно блоки ЭВМ, различного военного оборудования. Например, в знаменитых в свое время ЭВМ серии ЕС содержание драгметаллов может составлять от нескольких сот грамм до 10 и более килограммов! С учетом нынешней стоимости золота и серебра, разборка и сдача этого электронного оборудования в специализированную компанию может принести более чем весомый доход.

Примерно половина всего золота и серебра, использовавшегося при производстве электроники, тратилось на изготовление контактов и разъемов. Эти драгоценные металлы обеспечивают очень качественный контакт, что и определило их широкое применение. Обычно основу контакта изготавливали из медного или латунного сплава, из драгметалла выполняли только сами контактные площадки.

Остальное золото и серебро содержится в микросхемах, транзисторах, переменных резисторах и других электронных компонентах. Такие драгметаллы, как платина и палладий, в основном содержатся в керамических конденсаторах.

Большое количество золота содержат некоторые радиолампы – например, в лампе ГМИ-19 содержится целых 16 грамм золота! Золото, серебро и платину содержат и многие другие радиолампы, но количество драгметаллов в них, как правило, достаточно невелико и обычно составляет тысячные, реже сотые или десятые доли грамма.

Извлечение драгметаллов из радиодеталей

Содержание драгметаллов в радиодеталях, как правило, невелико, что существенно усложняет их извлечение. Лишь в редких случаях можно непосредственно извлечь драгметалл из электронного компонента – например, откусить золотые или серебряные контакты. Добыть таким же образом драгоценные металлы из микросхем, транзисторов, диодов и других электронных компонентов невозможно.

Именно поэтому в подавляющем большинстве случаев драгметаллы из электронных компонентов извлекают на специализированных предприятиях, располагающих необходимым оборудованием и технологиями. При этом на предприятия исходное сырье поставляется в уже подготовленном состоянии, рассортированное по конкретным группам.

Готовое сырье проходит несколько этапов физической и химической обработки, во время которых происходит концентрация и выделение драгоценных металлов. Все эти процессы достаточно сложны, поэтому их практически невозможно осуществить самостоятельно в домашних условиях. Кроме того, требуются большие объемы исходного сырья, собрать которые частному лицу очень и очень сложно.

С учетом сложности выделения драгметаллов из радиодеталей, эта работа должна проводиться только на специализированных предприятиях. Если у вас есть старые радиодетали, содержащие драгоценные металлы, правильнее всего будет сдать их компаниям, занимающимся сбором и переработкой электронных компонентов. В частности, Вы всегда можете обратиться к нам.

Переключатели, тумблера, кнопки

Переключатели, содержащие драгметаллы.

  • ПГ2, ПГ5, ПГ7, ПР1, ПР2, ПМ2-1, ПкП2-1, ПКН4-1, П2КнТА, ПК1С, ПК1Э, ПК2С, П1Т3-1В, П1Т4-1В, П1М9-1В, П1М11-1, П1М12-1, ПТ 2-40, ПТ 3-40В, ПТ 33; 55, ПКн-2,4-1В, ПМ2-1В, ПКн-4-1В, ПТ 8-1В,3В, ПТ 8-1В,3В, ПТ 8-1В,3В, ПТ 8-1В,3В, ПТ9-1, ПТ11-1, ПТ13-1, ПТ23-1, ПТ25-1, ПТ27-1, МП-12, П1Т-1-1, П2Т-1-1В, П2Т-1,7,14Т,19, П2Т-1,7,14Т,19, П2Т-1,7,14Т,19, ОСП2Т-1,2,7, ПКн-8-1В, ПКн-8-2В, ПКн-8-3В, ПКн-8-4В, ПКн-19-1В, ПКн-105-1В, ПКн-107-8В, ПКн-115-1В, ПКн-125, ПКн-150-1, П2Кн-1В,3В и П2КнТА-1,2,3,4В, П2Кн-1В,3В, П2КнТА-1,2,3,4В, П2Кн-1В,3В, П2КнТА-1,2,3,4В, П2КнТ3В,Т4В, П2КнТ1,3,4В, П3ПН-20, ПП6, ПП8, ПП9, ПП11, ППК-2-20, ТВ1-2, ТВ1-4, ВБТ, ВДМ, ШИВ-25/4, ШИВ-50/4.
  • Перечисленные переключатели и кнопки подходят до определённого месяца и года выпуска. Определённые серии переключателей изготавливались с белыми и жёлтыми выводами, подходят только с жёлтыми выводами. С белыми выводами – необходим анализ.
  • Переключатели серий МТ, определённых серий МП и подобные в целом виде не покупаем, необходимо разбирать на посеребренные детали.
  • По другим переключателям необходим анализ.

Классификация импульсных генераторных и модуляторных ламп

Напряжение
анода в импульсе, кВ
Ток
анода в импульсе, А
до 10 от 10 до 50 от 50 до 100 более 100
До 1 ГИ-3, ГИ-22, ГИ-130М, ГИ-150, ГИ-11Б,
ГИ-11БМ, ГИ-12Б, ГИ-13БМ, ГИ-41, ГИ-41-1, ГИ-48, ГИ-49Б
От 1 до 10 ГИ-21Б, ГИ-25, ГИ-30, ГИ-31, ГИ-31Р,
ГИ-53, ГИ-210, ГИ-66, ГИ-7Б, ГИ-7БТ, ГИ-17, ГИ-33Б, ГИ-38Б, ГИ-70,
ГИ-70БТ, ГМИ-10, ГМИ-16, ГМИ-16Р, ГМИ-20
ГИ-46Б, ГМИ-6, ГМИ-26Б, ГМИ-11, ГМИ-27А,
ГМИ-27Б
ГМИ-25А
От 10 до 20 ГИ-39Б ГИ-10Б, ГИ-15Б, ГИ-23Б, ГМИ-5, ГМИ-83,
ГМИ-83В, ГМИ-24А, ГМИ-24Б
ГИ-34А, ГИ-34Б, ГИ-37А, ГИ-47А, ГИ-47Б,
ГМИ-40Б
ГИ-18Б, ГИ-35Б
От 20 до 30 ГИ-14Б, ГМИ-17Б, ГМИ-30, ГМИ-89, ГМИ-38 ГМИ-7, ГМИ-23Б, ГМИ-35Б ГИ-5А, ГИ-24А, ГИ-24Б, ГИ-26А, ГИ-26Б,
ГИ-40А, ГИ-43А, ГМИ-29Б, ГИ-43Б
Более 30 ГМИ-15Б, ГИ-16Б ГИ-51А ГМИ-2Б, ГИ-2А, ГМИ-32Б, ГМИ-33А, ГМИ-36Б ГИ-4А, ГИ-27А, ГИ-27А-1, ГИ-42Б, ГИ-52А,
ГИ-28А, ГМИ-34, ГМИ-34Б, ГМИ-37А

Генераторные лампы для усиления низкой частоты — модуляторные лампы — применяются в модуляторах мощных передатчиков с АМ, мощных усилителях НЧ, в мощных электронных стабилизаторах напряжения и других схемах.

Генераторные лампы ультракороткого и дециметрового диапазонов предназначены для генерирования и усиления колебаний СВЧ диапазона. Значительная группа этих ламп рассчитана на работу в схеме с общей сеткой, которая характерна высокой устойчивостью работы генераторов высокочастотных колебаний на триодах и устраняет необходимость нейтрализации проходной емкости.

В схемах с заземленной сеткой выходной колебательный контур включен между сеткой и анодом. Выходной емкостью в этом случае является емкость между анодом и сеткой, а проходной — емкость между анодом и катодом. Т.к. генераторные лампы, предназначенные для работы в этих схемах, имеют, как правило, небольшую проницаемость, то возможно проходную емкость  сделать достаточно малой, чем достигается устойчивая работа схемы на высоких частотах.

Импульсные генераторные и модуляторные лампы используются в схемах импульсных СВЧ генераторов и импульсных модуляторов радиорелейных линий связи, радиолокационных станциях и других устройствах. В качестве импульсных модуляторных ламп, как правило, используются тетроды, работающие при малом напряжении анода во время разряда накопительной емкости, я также не требующие больших сеточных напряжений или запирания лампы.

Методы извлечения серебра из радиодеталей

Серебросодержащие сплавы, из которых делают разъемы и контакты, используют в качестве сырья. Для извлечения серебра из радиодеталей металлы растворяют. Перед переработкой приборы и радиодетали разбирают. Удаляют пластик, полимеры, полупроводники, медесодержащие части.

Получение серебра сводится к проведению качественной реакции на ионы Ag+ в растворе азотной кислоты. Подготовленное сырье заливают HNO3 для растворения серебра. Затем AgNO3 осаждают цинковой пылью или введением соляной кислоты.

Хлористое серебро (AgCl) выпадает в виде хлопьев, его отфильтровывают и сушат. Затем переплавляют в слиток. Нагревать хлопья можно в жестяной банке или керамическом тигле на газовой плите, паяльной лампе, с помощью газового резака или универсальной горелки.

При переплавке хлорида серебра и лома в качестве защитного флюса используют буру. Она образует слой шапку шлака на расплаве, серебро меньше окисляется. Расплав выливают на металлическую пластину или в песок. Готовую отливку промывают.
