Bd137 transistor

Транзистор bd139

Транзистор BD137: типоразмер и форма

Транзистор BD137 выпускается в корпусе типа TO-126, который имеет характерную форму прямоугольного параллелепипеда с отогнутыми краями. Он обеспечивает удобство монтажа и защиту от механических повреждений.

Размеры корпуса составляют примерно 10,2 мм в длину, 7,9 мм в ширину и 4,5 мм в высоту. Это позволяет разместить транзистор на маленькой печатной плате или в ограниченном пространстве.

Корпус TO-126 также имеет три вывода, обозначенные как Эмиттер (E), База (B) и Коллектор (C). Эти выводы позволяют соединить транзистор с другими элементами электронной схемы и подключить его к источнику питания.

Такая форма и типоразмер транзистора BD137 делают его удобным для использования в различных электронных устройствах, где требуется маленький и надежный полупроводниковый элемент.

Графические данные

Рис. 1. Зависимость статического коэффициента усиления по току от коллекторной нагрузки IC при напряжении коллектор-эмиттер UCE = 2 В.

Рис. 2. Зависимость напряжения насыщения UCE(sat) коллектор-эмиттер от коллекторной нагрузки ICпри двух разных соотношениях тока коллектора и тока базы IC/IB.

Рис. 3. Зависимости напряжения насыщения база-эмиттер UBE(sat) и напряжения включения база-эмиттер UBE(ON) от коллекторной нагрузки IC.

Рис. 4. Ограничение рассеиваемой мощности PC транзистора при увеличении температуры корпуса TC.

Рис. 5. Область безопасной работы транзистора.

Область безопасной работы ограничивается предельным током коллекторной нагрузки в импульсном режиме IC MAX (Pulsed) и режиме постоянного тока IC MAX (Continuous), предельным напряжением коллектор-эмиттер UCE MAX = 80 В и максимальной мощностью рассеивания. Кривые мощности рассеивания сняты для однократных неповторяющихся импульсов тока длительностью 100 мкс и 1 мс и постоянного тока (помечено на графике как «DC»).

Цоколёвка и маркировка КТ815

Цоколёвка транзистора КТ815 зависит от типа корпуса прибора. Существует два различных типа корпуса – КТ-27 и КТ-89. Первый случай используется для объёмного монтажа элементов, второй – для поверхностного. По зарубежной классификации, типы данных корпусов имеют, соответственно, следующие обозначения: TO -126 для первого случая и DPAK для второго случая.

Расположение выводов элемента прибора в корпусе КТ-27 имеет следующий порядок: эмиттер-коллектор-база, если смотреть на транзистор с его лицевой стороны. Для элемента в корпусе КТ-89, расположение выводов имеет следующий порядок: база-коллектор-эмиттер, где коллектором является верхний электрод прибора.

На сегодняшний день, применение элементов в корпусе КТ-27 ограничено, в основном, радиолюбительскими схемами и конструкциям. Элементы в корпусах КТ-89 применяются в изготовлении бытовой техники и по сей день.

Для маркировки данного прибора изначально использовали полное его название, например, КТ815А и дополняли маркировку месяцем и годом выпуска транзистора. В дальнейшем обозначения значительно сократили, оставив на корпусе элемента только одну букву, обозначающую тип элемента и цифру, например -5А для прибора КТ815А.

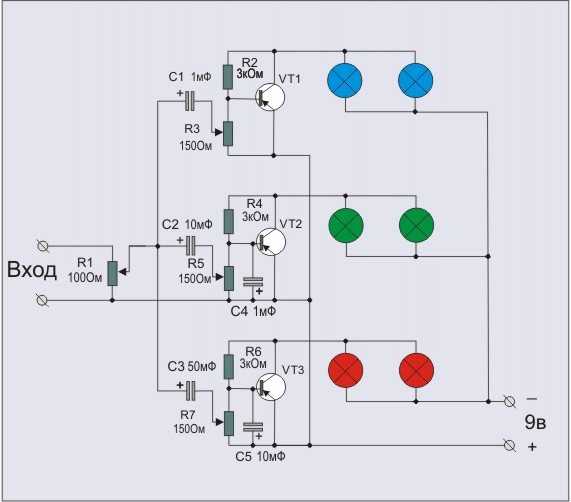

Цветомузыкальная приставка на П213.

Очень несложную цветомузыкальную приставку можно собрать на трех транзистрах П213. Три раздельных усилительных каскада предназначены для усиления трех полос звуковой частоты. Каскад на транзисторе VT1 усиливает сигнал на частоте свыше 1000Гц, на транзисторе VT2 – от 1000 до 200Гц, на транзисторе VT3 – ниже 200гЦ. Разделение частот осуществляется простыми RC- фильтрами.

Входной сигнал берется с выхода акустических колонок. Его уровень регулируется с помощью потенциометра R1. Для подстройки уровня яркости каждого канала используются подстроечные резисторы R3, R5, R7. Смещение на базах транзисторов определяется значениями резисторов R2, R4, R6. Нагрузкой каждого каскада являются две параллельно включенные лампочки (6,3 В х 0,28 А). Питается схема от блока питания с выходным напряжением 8-9 В и максимальным током свыше 2А.

Транзисторы П213 могут иметь значительный разброс по усилению тока. Поэтому, значения резисторов R2, R4, R6 необходимо подбирать для каждого каскада — индивидуально. Ток коллектора при этом настраивается на такую величину, чтобы нити накала ламп немного светились в отсутствии входного сигнала. При этом транзисторы обязательно будут греться. Стабильность работы германиевых полупроводниковых приборов очень зависит от температуры. Поэтому, необходимо установить П213 на радиаторы — площадью от 75 кв.см.

Транзисторы — купить. или найти бесплатно.

Где сейчас можно найти советские транзисторы? В основном здесь два варианта — либо купить, либо — получить бесплатно, в ходе разборки старого электронного хлама.

Во время промышленного коллапса начала 90-х, образовались довольно значительные запасы некоторых электронных комплектующих. Кроме того, полностью производство отечественных электронных никогда не прекращалось и не прекращается по сей день. Это и обьясняет тот факт, что очень многие детали прошедшей эпохи, все таки — можно купить. Если же нет — всегда имеются более-менее современные импортные аналоги. Где и как проще всего купить транзисторы? Если получилось так, что поблизости от вас нет специализированного магазина, то можно попробовать приобрести необходимые детали, заказав их по почте. Сделать это можно зайдя на сайт-магазин, например -«Гулливер».

Если же у вас, имеется какая-то старая, ненужная техника — можно попытаться добыть транзисторы (и другие детали) из нее. Транзисторы П213 можно найти радиоле Бригантина, приемнике ВЭФ Транзистор 17, приемниках Океан, Рига 101, Рига 103, Урал Авто-2. Транзисторы КТ815 в приемниках Абава РП-8330, Вега 342, магнитофонах «Азамат»(!), Весна 205-1, Вильма 204- стерео и т. д.

Использование каких — либо материалов этой страницы, допускается при наличии ссылки на сайт «Электрика это просто».

Новое поколение Джобсов или как MediaTek создал свой маленький «Кикстартер»

Амбициозная цель компании MediaTek — сформировать сообщество разработчиков гаджетов из специалистов по всему миру и помочь им реализовать свои идеи в готовые прототипы. Уже сейчас для этого есть все возможности, от мини-сообществ, в которых можно посмотреть чужие проекты до прямых контактов с настоящими производителями электроники. Начать проектировать гаджеты может любой талантливый разработчик — порог входа очень низкий.

Характеристики

Выпускается транзистор различными производителями, как правило, в пластиковом корпусе. В системе JEDEC есть корпус обновлённого типа ТО-225АА. Вы можете скачать datasheet на транзистор BD139.

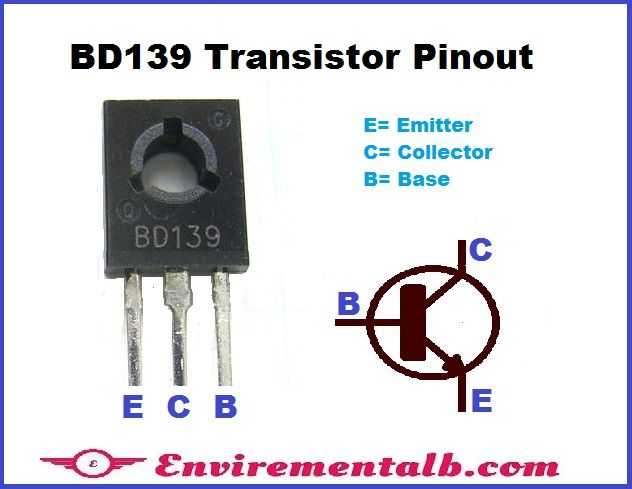

Изделие с надёжным корпусом имеет цоколевку типа:

  • Эммитер – E;
  • Коллектор – С;
  • База – В.

Транзистор используется при температуре +25 по градусу Цельсия, работает по биполярному принципу, а его корпус без радиатора сделан прочно. Материал корпуса – пластмасса, кристалл используется кремний, проводимость – NPN.

Если покупателю необходимо найти отечественный аналог bd1390, то ниже будет указано, какой подойдёт для применения и считается качественным. Можно сказать, что аналог не уступает конкуренту, поэтому данный вариант будет оптимальным решением.

Зарубежные прототипы

  • КТ815Б — BD135
  • КТ815В — BD137
  • КТ815Г — BD139

14 thoughts on “ КТ815 параметры ”

Мощным данный транзистор назвать нельзя, не смотря на 8-ку в маркировке. Он ближе к средней мощности, а в мощных схемах используется как предварительный для 819-х и выше

Как основной недостаток, я бы выделил разброс коэффициента усиления, а в некоторых схемах это важно. Почему то не приведена граничная частота, а она тоже не очень высокая. Одним словом — обычный, среднепараметризованный транзистор для бытового использования

Да, еще там начальная нелинейность подзатянута, не для всех классов усиления хороши

Одним словом — обычный, среднепараметризованный транзистор для бытового использования. Да, еще там начальная нелинейность подзатянута, не для всех классов усиления хороши.

Граничная частота КТ815 для схемы с общим эмиттером составляет 3 МГц. p. s. Как и всех отечественных «чисто гражданских» транзисторов разброс параметров КТ815 очень большой.

Предполагаю, что гражданскими транзисторами «КТ» являлась отбраковка военных транзисторов «2Т». Протестировали кристаллы, те что получше — в металл, похуже в пластик. Именно из-за такого разброса на заводах была даже такая профессия «регулировщик».

На алиэкспрессе можно и на перемаркированные детали попасть. Я покупаю только если есть положительные отзывы. Думаю цены на BD139 и BD140 такие потому что раритет. Если в схеме нужны биполярные на небольшую мощность, я ставлю что-то из серии BCP51 — BCP56. И в Китае делают хорошую продукцию, но только под контролем американских, европейский, японских или южнокорейских фирм

Контролировать работу необходимо, причем не только китайских, но и всех узко… вы понимаете. А делать это сейчас очень и очень несложно, не выходя из, скажем AMD-шного офиса, находящегося в Германии почему-то. Все линии автоматизированы, все данные поступают на сервер и могут контролироваться в реальном режиме времени из любой точки мира. К нему-же и видео наблюдение подстегнуто. Смотришь, пошел курить опий, берешь микрофон и, на доступном японамамском, вежливо просишь вернуться назад. Загранкомандировки технологам оплачивать не нужно.

Возможно, что и перемаркировка. Но, когда только сделал характериограф, из любопытства тыкал в него все что под руку попадалось, в том числе и транзисторы с распая корейской аудио-видео аппаратуры. Транзисторы из одного раскуроченного музыкального центра LG имеют близкие параметры, а те же транзисторы из другого МЦ сделанного годом-двумя раньше отличаются от них как небо и земля. Транзисторы из одной партии похожи друг на друга, а вот когда они из разных партий, тут уже возможны варианты…

Старый, добрый КТ815, именно на нём делал свои первые самоделки, они встречались практически во всей советской аппаратуре. Даже сейчас, если порыться в хламе, штук 10-15 выпаять можно.

Транзистор удобен в практике. Их много почти у каждого в загашнике. Относительно не большой, и мощный, не дорогой. Разной проводимости КТ814 (p-n-p) и КТ815 (n-p-n).

По характеристикам указана предельная температура 150 °C, но на практике сталкивался с выходом из строя в блоках питания КТ815 уже при температуре близкой к 100 °C, возникала холостая проводимость между К-Э. При перегревах выходных каскадов на КТ815 и КТ814 в УМЗЧ иногда происходили необратимые изменения ВАХ, но усилитель продолжал дальше работать с незначительными искажениями. Часто использовал такие транзисторы в схемах стабилизации частоты вращения моторчиков на старых магнитолах, и в коммутации к радиоуправляемым моделям.

Транзистор BD137: принцип работы

Основными элементами транзистора BD137 являются эмиттерный (E), коллекторный (C) и базовый (B) выводы. Транзистор BD137 имеет типоразмер корпуса TO-126.

В режиме усиления транзистор BD137 работает как усилитель малого сигнала. Ток базы контролирует уровень тока коллектора, который пропорционален току базы. Это позволяет использовать транзистор BD137 в различных усилительных схемах.

В режиме ключа транзистор BD137 работает как управляемый выключатель. Ток базы управляет открыванием или закрытием пути для тока коллектора. Когда на базу подается достаточное напряжение, транзистор открывается и пропускает ток коллектора. При отсутствии напряжения на базе транзистор закрывается, прекращая прохождение тока коллектора.

Транзистор BD137 имеет следующие характеристики:

Параметр Значение
Максимальное напряжение коллектора (Vceo) 60 В
Максимальный ток коллектора (Ic) 1,5 А
Максимальная мощность (Pd) 12 Вт
Коэффициент усиления тока (hFE) 25-200

Цоколёвка и маркировка КТ815

Цоколёвка транзистора КТ815 зависит от типа корпуса прибора. Существует два различных типа корпуса – КТ-27 и КТ-89. Первый случай используется для объёмного монтажа элементов, второй – для поверхностного. По зарубежной классификации, типы данных корпусов имеют, соответственно, следующие обозначения: TO -126 для первого случая и DPAK для второго случая.

Расположение выводов элемента прибора в корпусе КТ-27 имеет следующий порядок: эмиттер-коллектор-база, если смотреть на транзистор с его лицевой стороны. Для элемента в корпусе КТ-89, расположение выводов имеет следующий порядок: база-коллектор-эмиттер, где коллектором является верхний электрод прибора.

На сегодняшний день, применение элементов в корпусе КТ-27 ограничено, в основном, радиолюбительскими схемами и конструкциям. Элементы в корпусах КТ-89 применяются в изготовлении бытовой техники и по сей день.

Для маркировки данного прибора изначально использовали полное его название, например, КТ815А и дополняли маркировку месяцем и годом выпуска транзистора. В дальнейшем обозначения значительно сократили, оставив на корпусе элемента только одну букву, обозначающую тип элемента и цифру, например -5А для прибора КТ815А.

Основные технические характеристики

13003 – это высоковольтный силовой транзистор, прежде всего спроектированный для работы с большими токами и пропускаемым напряжением между коллектором и базой. Высокая скорость переключений и низким временем задержки включения/выключения позволяет использовать его преимущественно в импульсных схемах с индуктивной нагрузкой.

Предельные режимы эксплуатации

13003 рассчитан на работу с большими напряжениями и токами. Так, заявленные производителями максимально допустимые характеристики постоянного рабочего напряжения достигают (VCEO) 400 вольт, а порогового (VCEV) 700 вольт. Номинальное значение постоянного коллекторного тока коллектора (IC) 1.5 A, а импульсного пиковое (ICM), как у большинства силовых транзисторов, в два раза больше 3 A. Максимальная мощность рассеивания, при этом, не должна превышать 40 Ватт.

Предельные значения для пикового тока измерены при длительности импульса в 5 мс и величине обратной скважности не более 10%

Электрические характеристики

Следует учесть, что для расчета возможности применения 13003 в своих схемах, величины предельных режимов эксплуатации обычно уменьшают на 25-30%. Это связано с тем, что они рассчитаны на работу прибора при температуре Тс=25°С. Рабочая же температура устройства будет значительно выше. Зная это, производители в электрических характеристиках на 13003, указывают параметры его использования не только при температуре Тс=25°С.

Как мы видим, в таблице электрических параметров 13003, величины напряжений насыщения и времени переключения приведены и для температуры 100 градусов. Если внимательно присмотреться, то можно увидеть, что эти значения указаны при максимальном токе коллектора IC не превышающем 1 A. А это в 1.5 раза (на 33%) меньше, приведенного значения в предельно допустимых параметрах.

Характеристики транзистора BD137

Тип транзистора: NPN

Максимальная рассеиваемая мощность: 12 Вт

Максимальное коллекторное напряжение: 60 В

Максимальный коллекторный ток: 1,5 А

Максимальная длительность импульсного коллекторного тока: 3 А

Максимальная пиковая стабильная обратная диффузионная напряженность коллектора: 30 В

Максимальное диффузионное напряжение: 5 В

Максимальное коллекторное сопротивление: 45 мОм

Температурный диапазон: -65°C до +150°C

Усиление тока транзистора (hFE): 40-160

Корпус: TO-126

Транзистор BD137 является низковольтным эпитаксиальным кремниевым NPN транзистором, который обладает высоким КПД и низкими паразитными емкостями. Он применяется в различных схемах усиления маломощных сигналов и переключения, особенно в линейных и импульсных приложениях.

Транзистор BD137: применение

Основные области применения транзистора BD137 включают:

Область применения Примеры устройств
Устройства усиления сигналов Усилители звука, радиоприемники, телевизоры
Источники питания Блоки питания, стабилизаторы
Драйверы моторов Роботы, электрокары, приводы
Устройства тайминга и генерации сигналов Таймеры, счетчики, генераторы сигналов

Кроме того, транзистор BD137 может использоваться в различных коммутационных схемах, таких как переключатели и реле. Его способность работать с высокими токами и напряжениями делает его идеальным для управления нагрузками в электрических цепях.

В целом, транзистор BD137 является многофункциональным компонентом, который нашел широкое применение в различных областях электроники и устройств. Его параметры и надежность делают его популярным выбором для многих разработчиков.
