На нашем сайте можно бесплатно скачать схему телевизора . Конструктивно телевизор выполнен моноблочной единой системой, что существенно повышает его надежнеость, однако в случае поломки затрудняет ремонт телевизора труднодоступностью некоторых компонентов.
Выполняя ремонт телевизора вам нужно обладать всем необходимым инструментом для этой процедуры и соответственно умением им пользоваться. Скачав схему телевизора на нашем сайте вы должны быть специалистом в обоасти электроники и понимать общую структуру и устройтво телевизионных приемников.
Файл схемы телевизора распространяется совершенно бесплатно в ознакомительных целях и не предназначен для передачи третьим лицам и коммерческого использования. Файлы, представленные на нажем сайте, могут быть использованы для выполнения самостоятельного ремонта телевизора.
При производстве большой партии телевизоров одной модели, эти телевизоры выпускаются сериями и зачастую постоянно усовершенствуются. Ввиду этого схема телевизора может иметь небольшие отличия от телевизора, с ремонтом которого вы столкнулись. Но не стоит беспокоиться об этом, обычно это всего лишь применение аналогов компонентов, добавление защитных цепочек или дополнительных функций.
Постарайтесь выделить только основные достоинства и недостатки телевизора . Что вам нравится в нем больше всего, насколько он надежен и доставляет ли он какие-либо неудобства в процессе его использования
Ваше мнение очень важно для нас
Схема блока питания телевизора юность 406д
Малогабаритные телевизоры «Юность-406», «Юность-406Д» выпускал Московский радиотехнический завод с 1987 года.

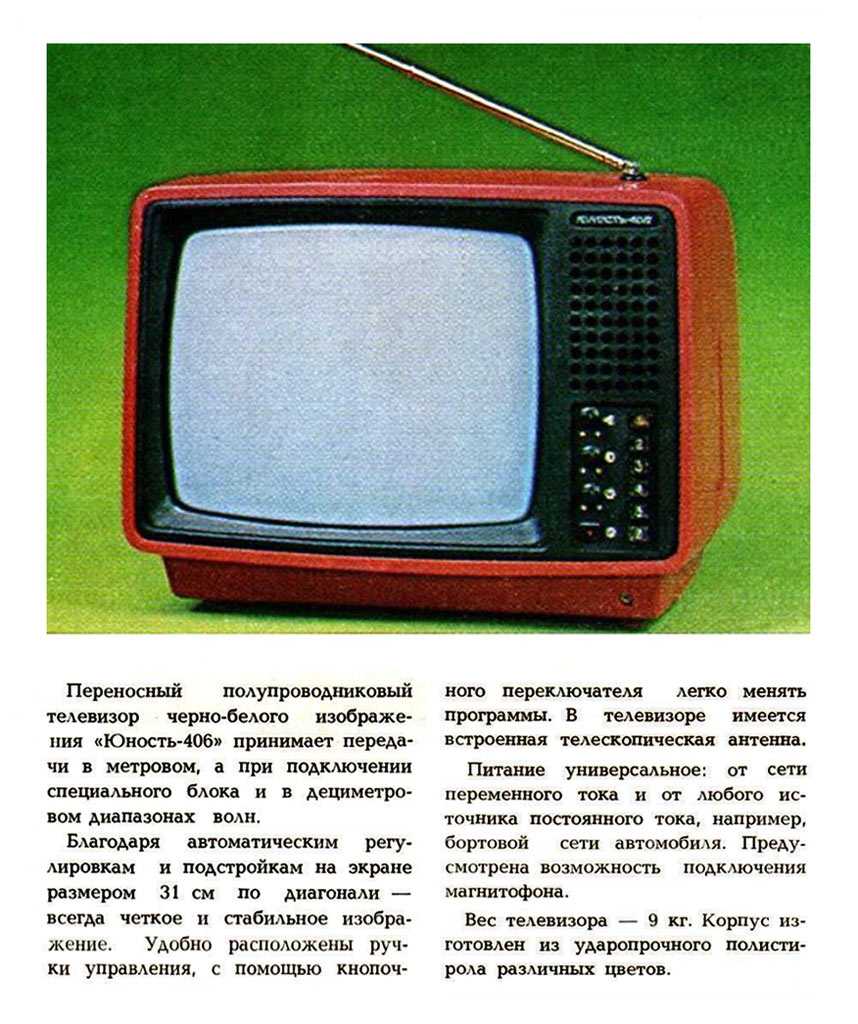

Унифицированный полупроводниковый переносной телевизор чёрно-белого изображения »Юность-406» и »Юность-406Д» предназначен для работы в метровом и соответственно в метровом и дециметровом диапазоне. В телевизоре имеется ряд автоматических регулировок, обеспечивающих высококачественное изображение. В моделях применены взрывобезопасный кинескоп 31ЛК4Б с углом отклонения луча 90°, селектор каналов метрового диапазона СК-М-23, селектор каналов дециметрового диапазона СК-Д-22, кнопочный переключатель выбора программ. Предусмотрена возможность подключения магнитофона для записи звукового сопровождения передач, прослушивания звукового сопровождения на головные телефоны. Телевизор имеет встроенную телескопическую антенну, для приёма передач ДМВ диапазона, имеется рамочная антенна. Питание универсальное: от сети переменного тока и источника постоянного тока 12 вольт. Футляр телевизора изготовлен из ударопрочного полистирола в разнообразных вариантах цветового сочетания. Размер изображения 202х254 мм. Чувствительность в диапазонах, мкВ: метровом 55, дециметровом 90. Диапазон воспроизводимых частот 250. 7100 Гц. Выходная мощность канала звукового сопровождения, Вт от ист. постоянного тока 0,5, сети 0,75. Потребляемая мощность, Вт, от постоянного тока 17 от сети 33. Габариты 307х392х305 мм. Масса 9 кг.
Передняя панель и органы управления

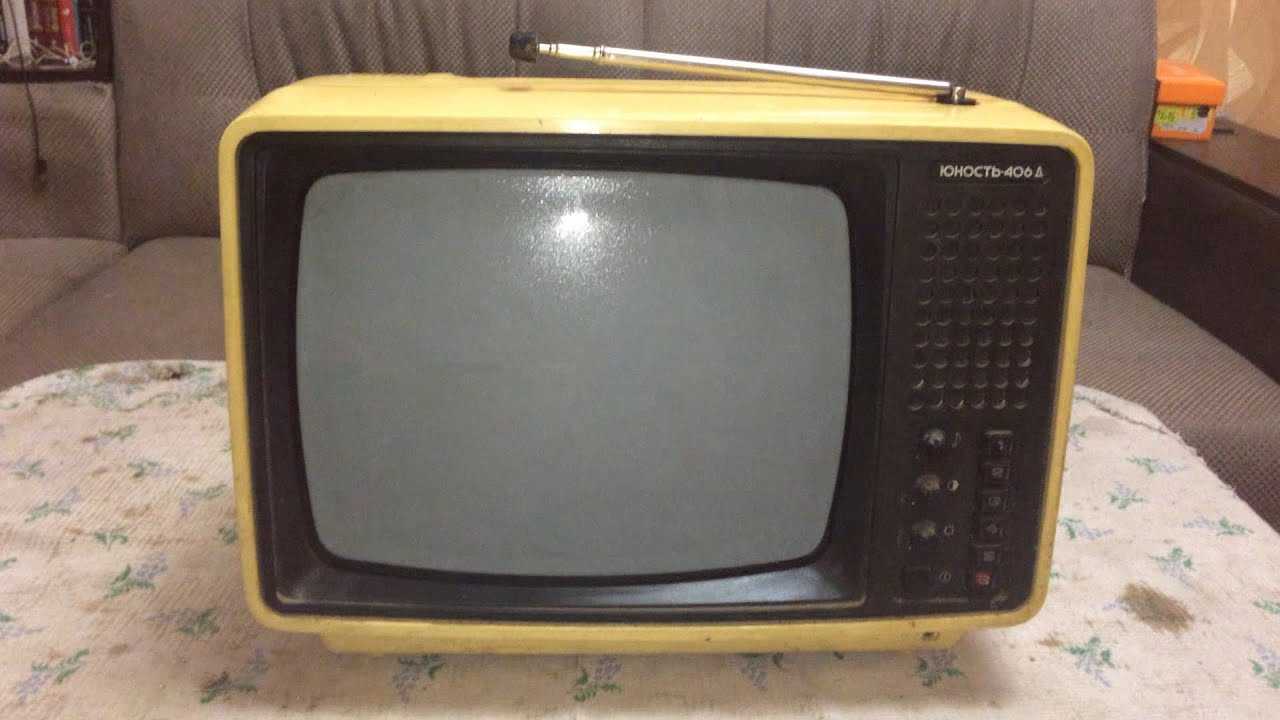

Мне этот телевизор достался в достаточно плачевном и нерабочем состоянии. Я его отмыл, как смог, и теперь вы можете видеть его. Передняя панель из черной пластмассы, весь остальной корпус из светлой — не знаю, какой цвет был изначально, сейчас он желтоватый. Кстати, он выпускался разных цветов.
Сверху телескопическая антенна — метрового диапазона, на нее еще крепилась рамочная антенна — дециметрового диапазона (ее у меня нет).

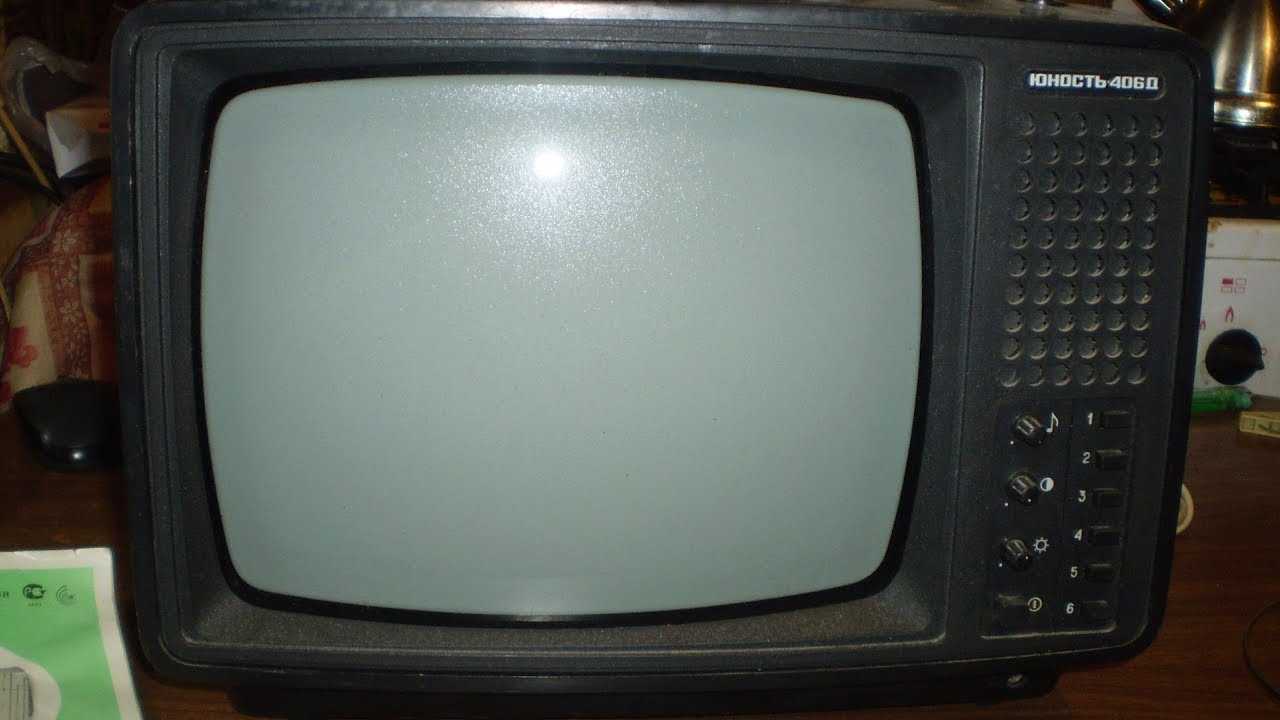

На передней панели: экран, вправо — декоративная решетка динамика, над ней пластмассовая вставка с названием модели аппарата. Ниже идут органы управления: ручка регулировки громкости, контрастность и яркость, кнопка включения/выключения. Рядом вертикально расположены шесть кнопок переключения каналов. В самом низу на корпусе разъем для подключения наушников.
