Реле тепловое трн-25 16а реле тепловое трн-25 16а

Условия использования реле тепловых ТРН

Долгая и исправная работа реле тепловых серии ТРН во многом зависит от точности соблюдения условий эксплуатации прибора:

реле нельзя применять в качестве защиты от коротких замыканий;
располагать прибор нужно на вертикальной поверхности так, чтобы зажимы цепи управления находились сверху (допустимо отклонение от вертикали не более 10°;
прибору противопоказана высокая концентрация пыли в воздухе;
необходимо оградить реле от попадания капель воды, масел или эмульсий;
нужно исключить риск механического повреждения реле;
прибору противопоказаны вибрационные нагрузки, чтобы не было ложных срабатываний (не устанавливать на общих панелях с электромагнитными аппаратами на высокие номинальные токи);
беречь прибор от нагревания, устанавливая дальше от нагревательных приборов и другой электроаппаратуры.

Технические характеристики реле теплового ТРН 25 10А

Реле тепловое ТРН 25 10А является устройством, предназначенным для защиты электрических цепей от перегрузки и короткого замыкания. Оно может использоваться в различных электроустановках, в том числе в бытовых и промышленных системах.

Основные технические характеристики реле теплового ТРН 25 10А:

Ток коммутации: 10А
Напряжение коммутации: 250В
Тип контактов: NF (нормально закрытые)
Температурный диапазон: от -40 до +70 градусов по Цельсию
Время срабатывания: от 5 до 60 секунд
Срок службы: не менее 10 000 циклов коммутации

Реле тепловое ТРН 25 10А имеет компактный размер и удобное крепление, что позволяет легко установить его в электрошкафы и другие электроустройства. Оно обладает надежной защитой от внешних факторов, таких как пыль, влага и вибрация.

Особенностью реле теплового ТРН 25 10А является его высокая надежность и стабильная работа в широком диапазоне температур. Оно предназначено для длительного использования без сбоев и с минимальной потерей энергии.

Технические характеристики реле теплового ТРН 25 10А делают его идеальным выбором для защиты электроустановок различного назначения.

Электротепловые реле ТРН

admin

Электротепловые реле ТРН-10 УХЛ4 и ТРН-25 УХЛ4

Назначение

Реле электротепловые двухполюсные с температурной компенсацией ТРН-10 УХЛ4 и ТРН-25 УХЛ4 предназначены для защиты электрических установок от перегрузок в длительном режиме работы.

Реле рассчитаны для работы в сетях переменного тока частоты 50 и 60 Гц с напряжением до 500 В (ТРН-10), 660 В (ТРН-25) и постоянного тока на напряжение до 440 В. Реле изготавливаются в соответствии с ТУ 16–523.600–81 и предназначены для работы в следующих условиях:

высота над уровнем моря до 1000 м;
допускается работа на высоте до 2000 м над уровнем моря при номинальном напряжении не более 380 В;
температура окружающего воздуха от плюс 1 °С до плюс 40 °С;
относительная влажность окружающего воздуха при температуре плюс 20 °С не более 80% и не более 50% при температуре плюс 40 °С;
окружающая среда — не взрывоопасная, не содержит значительного количества пыли или агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию;
отсутствие резких толчков и ударных сотрясений;
рабочее положение в пространстве — на вертикальной плоскости зажимами цепи управления вверх;
отклонение — от рабочего положения не более 10° в любую сторону;
вибрация мест крепления реле с частотой до 25 Гц при ускорении не более 0,7q. При соблюдении указанных условий реле не срабатывают при длительном обтекании обоих полюсов током несрабатывания и срабатывают в течение 20 мин. после увеличения тока на 20% для реле, нагреватели которых установлены заводом-изготовителем и на 25% в случае, если нагреватели установлены потребителем. Величины номинальных токов несрабатывания приведены в табл. 1.

Таблица 1

Тип реле	Номин. ток реле, А	Максимальн. ток продолжи- тельн. режима	Номинальный ток несрабатывания Iн, А	Рекомендуемое сечение проводящих проводи, мм²
медного	алюмин.
ТРН-10 УХЛ4	10	1,25 Iн	0,5; 0,63; 0.8; 1,0; 1,25; 1,6; 2; 2.5; 3,2; 4; 5; 6,3; 8	1	2,5
1,00 Iн	10
ТРН-25 УХЛ4	25	1,25 Iн	5; 6,3; 8 10 1,25 16 20	1 1,5 2,5 2,5 4,0 4,0	2,5 2,5 4,0 6,0 10
1,00 Iн	25

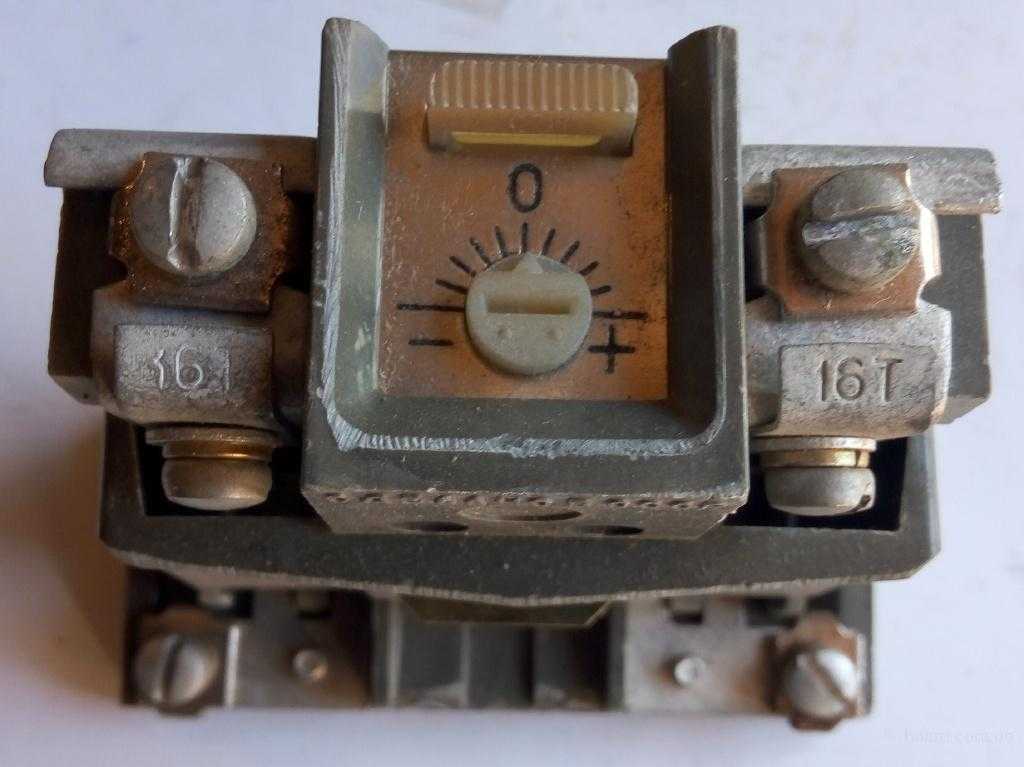

Реле имеют регулировку тока несрабатывания в пределах — минус 25 плюс 25% от величины номинального тока несрабатывания. Регулировка тока несрабатывания производится регулятором уставки. Каждое деление шкалы регулятора соответствует 5% величины номинального тока несрабатывания. При установке регулятора в положение «О» номинальный ток несрабатывания равен номинальному току нагревателя.

При установке регулятора в положение «+» ток несрабатывания увеличивается, а в положение «-» уменьшается по отношению к величине номинального тока несрабатывания. При отклонении температуры среды — от плюс 20 °С величина тока несрабатывания практически не изменяется. При обтекании реле шестикратным током несрабатывания с холодного состояния при температуре среды плюс 20 °С реле срабатывает в пределах — от 6 до 25 с. Реле поставляются с установленными в них нагревателями, номинальные токи которых оговариваются при заказе. Мощность, потребляемая одним полюсом: → реле ТРН-10 — 5,4 Вт; → реле ТРН-25 — 6,25 Вт.

Реле имеют только ручной возврат. При срабатывании реле возврат можно осуществлять через 2 минуты. Реле имеют один размыкающий контакт, допускающий отключение и длительное протекание токов, указанных в табл. 2 при индуктивной нагрузке, имеющей коэффициент мощности не менее 0,3 при переменном токе частоты 50 и 60 Гц и постоянную времени не более 0,05 с. при постоянном токе.

Отключаемый ток	Номинальный ток продолжи- тельного режима, А
переменный	постоянный
3А при 380 В 1А при 660 В	4 А; 24 В 0,6 А; 110 В 0,3 А; 220 В 0,12 А; 440 В	6

Перед пуском в эксплуатацию, в процессе работы реле и после длительного перерыва в работе необходимо проверять целость всех деталей и узлов реле, проверять затяжку винтов, удалять пыль. Подвижная система реле должна перемещаться без затираний и заеданий.
При замене нагревателей у реле необходимо их закреплять сначала на задних ламелях, а затем на плоскости передних ламелей. Изгибание и выпучивание нагревателей не допускается.
Калибровочные винты вращать запрещается.
Габаритные и установочные размеры реле приведены на рис.1. Реле ТРН-254 УХЛ4 I — регулятор уставки, II — кнопка возврат.
Рис. I. На рис. 1 реле изображены в рабочем положении.
Вес реле ТРН-10УХЛ4 — 280 гр.

Вес реле ТРН-25УХЛ4 — 350 гр.

Рубрика Справочная Метки: ПРА, Тепловое реле ТРН

Устройство реле теплового ТРН 25 10А

Реле тепловое ТРН 25 10А – это устройство, которое используется для контроля и защиты электрических цепей от перегрузки током. Оно обладает особым механизмом срабатывания, который активируется при превышении допустимой температуры.

Устройство реле теплового ТРН 25 10А состоит из нескольких основных частей:

Изолирующий корпус – обычно выполнен из термостойких материалов и обеспечивает защиту от воздействия внешних факторов.
Контакты – используются для соединения или разъединения электрической цепи в зависимости от состояния реле.
Термостатический элемент – основной элемент устройства, который реагирует на изменение температуры. Обычно это биметаллическая пластина или спираль из специальной сплавной проволоки.
Регулировочные винты – позволяют настроить уровень температуры, при котором происходит срабатывание реле.
Пусковая кнопка – используется для ручного срабатывания реле, например, для проверки его работоспособности или в случае аварийной ситуации.

Принцип работы реле теплового ТРН 25 10А основан на изменении физических свойств термостатического элемента при изменении температуры. Когда температура достигает предустановленного уровня, термостатический элемент срабатывает и вызывает перемещение контактов. При этом происходит отключение электрической цепи или включение защитного устройства.

Особенностью реле теплового ТРН 25 10А является его высокая надежность и точность работы. Оно способно выдерживать высокие нагрузки (до 10А) и имеет широкий диапазон рабочих температур. Благодаря своим характеристикам, данное реле находит широкое применение в различных областях, где требуется защита от перегрузок и перегрева электрической сети.

Процесс добавления драгметаллов в тепловое реле и его последствия

Тепловое реле является важной частью многих систем управления и защиты. Его основная функция заключается в контроле и регулировании температуры в системе

Одним из способов повышения эффективности и долговечности теплового реле является добавление драгметаллов в его конструкцию.

Процесс добавления драгметаллов, таких как платина или родий, в тепловое реле имеет несколько основных преимуществ:

Увеличение точности измерения температуры: Драгметаллы имеют высокую степень стабильности и точности измерения температуры. Это позволяет более точно контролировать и поддерживать заданный температурный режим в системе.
Улучшение эффективности реле: Добавление драгметаллов может существенно улучшить эффективность работы теплового реле. Драгметаллы обладают высокой теплопроводностью и способностью быстро реагировать на изменения температуры, что позволяет более точно контролировать процессы нагрева и охлаждения.
Увеличение долговечности и надежности: Драгметаллы обладают высокой степенью стойкости к окислению, коррозии и агрессивной среде. Это позволяет тепловому релю работать более долго и надежно, уменьшая вероятность возникновения сбоев и поломок.

Однако, добавление драгметаллов в тепловое реле также имеет некоторые последствия:

Увеличение стоимости: Драгметаллы являются дорогими материалами, поэтому добавление их в тепловое реле увеличивает его стоимость. Это может быть непосредственным фактором, ограничивающим применимость данного способа повышения эффективности реле в некоторых системах.
Сложность производства: Добавление драгметаллов в конструкцию теплового реле требует специальной технологии и оборудования. Это может привести к увеличению сложности производства и снижению его масштабируемости.
Потенциальные проблемы с экологией: Драгметаллы, такие как платина или родий, являются ограниченными ресурсами и подвергаются добыче с негативным влиянием на окружающую среду. Поэтому использование драгметаллов в тепловом реле может вызывать определенные этические и экологические проблемы.

В целом, добавление драгметаллов в тепловое реле является эффективным способом повышения его эффективности и долговечности. Однако, каждый конкретный случай требует индивидуального подхода, учитывающего особенности системы и предпочтения производителя.

Виды тепловых реле (РТТ, РТЛ, ТРН, РТИ)

Тепловые реле РТТ применяются в тех случаях, когда требуется обеспечить эффективную защиту трехфазных асинхронных двигателей от перегрузок, длительность которых превышает допустимую (которые могут возникнуть, например, при выпадении одной из фаз). Как правило, они являются комплектующими частями в управляющих схемах электроприводов и в магнитных пускателях.

Тепловые реле РТЛ используются в тех случаях, когда требуется защитить от перегрузок по продолжительности, а также о несимметричности тока, например, при выпадении одной из фаз. Этот тип реле может устанавливаться как на пускателях, так и отдельно, при наличии клеммников.

Двухфазное тепловое реле ТРН используется, как правило, на магнитных пускателях в асинхронных двигателях. Его особенностью является возможность использования в сетях постоянного тока.

Тепловое реле РТИ выполняет те же функции, что и описанные выше, а также обеспечивает защиту от затянутого пуска. Данный тип реле обладает собственным потреблением энергии, поэтому дополнительно при его использовании рекомендуется устанавливать предохранители.

Принцип работы реле тепловых ТРН

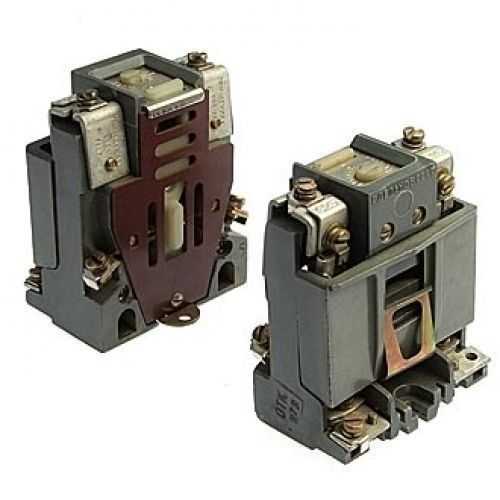

Тепловое реле ТРН
является двухфазным и встраивается во многие виды магнитных пускателей. Прибор заключен в корпус из пластмассы, имеющий 3 ячейки. В двух из них (крайних) находятся нагревательные элементы, а в одной (центральном) – температурный компенсатор, регулятор тока срабатывания, устройство расцепителя, мостиковый размыкающий контакт, рычаг ручного возврата. Регулятор имеет 10 делений, половина из которых предназначена для уменьшения, а вторая – для увеличения. При этом цена каждого деления составляет 5%. Таким образом, возможно регулирование номинального тока прибора на 25% как в сторону уменьшения, так и в сторону увеличения.

Проходя сквозь нагревательный элемент, ток перегрузки воздействует на главную биметаллическую пластину, заставляя ее деформироваться. В свою очередь, она перемещает толкатель вправо, который воздействует на прочно связанную с ним биметаллическую пластину температурного компенсатора. Она изгибается в противоположную основной пластине сторону, однако такая деформация минимальна, а потому далее эта пластина выгибается вправо, как основная, освобождая при этом защелку. Освобождение защелки приводит к тому, что штанга расцепителя, подталкиваемая пружиной, перемещается вверх, а контакты теплового реле при этом размыкаются.

Влияние драгметаллов на эффективность теплового реле

Тепловые реле – это электромеханические устройства, используемые для контроля и срабатывания при определенных температурных условиях. Они широко применяются в различных отраслях промышленности, энергетике и бытовых устройствах.

Одним из факторов, влияющих на эффективность и долговечность теплового реле, является содержание драгоценных металлов в его составе. Драгметаллы, такие как платина, палладий и родий, обладают уникальными физическими свойствами, которые позволяют им эффективно работать в условиях высоких температур и механического нагружения.

Одним из преимуществ использования драгоценных металлов в тепловом реле является их высокая проводимость тепла. Это позволяет эффективно распределять тепло, возникающее при срабатывании, равномерно по всей поверхности реле. Такая равномерность распределения тепла позволяет избежать перегрева и повышает эффективность работы устройства.

Другим преимуществом использования драгоценных металлов является их стойкость к окислению и коррозии. Это позволяет увеличить срок службы теплового реле и обеспечить его надежность в условиях высоких температур и воздействия агрессивных сред.

Содержание драгоценных металлов в тепловом реле также влияет на его чувствительность и точность. Благодаря высокой температурной стабильности и электрической проводимости драгоценных металлов, реле легко и точно реагирует на изменение температуры и обеспечивает надежный контроль.

Использование драгоценных металлов в тепловых реле не только повышает их эффективность и долговечность, но также способствует снижению энергозатрат и повышению безопасности в процессе их эксплуатации. Драгметаллы позволяют создать более компактные и эффективные устройства, что не только экономит пространство, но и облегчает их установку и обслуживание.

Принцип работы реле теплового ТРН 25 10А

Реле тепловое ТРН 25 10А является устройством, предназначенным для защиты электрических цепей от перегрузок и теплового перегрева. Оно используется в различных устройствах и системах, где необходимо обеспечить надежную защиту от возможного повреждения и перегрева проводов, дополнительного оборудования и электронных элементов.

Принцип работы реле теплового ТРН 25 10А основан на использовании биметаллического элемента. Биметаллический элемент состоит из двух слоев металла с разными коэффициентами теплового расширения. При возникновении перегрузки тока или перегрева элементы нагреваются, вызывая их деформацию.

Деформация биметаллического элемента запускает движение механического контакта реле. Когда заданный уровень деформации достигается, контакты реле размыкаются, прерывая электрическую цепь и предотвращая дальнейшее нагревание устройства.

После охлаждения и восстановления нормального теплового режима, биметаллический элемент возвращается в исходное состояние, в результате чего контакты реле снова замыкаются, восстанавливая электрическую цепь. Этот механизм позволяет реле тепловому ТРН 25 10А работать циклически и обеспечивать стабильную и надежную защиту от перегрузок и перегрева.

Роль ТРН 25 в контроле содержания драгметаллов

ТРН 25, или тепловое реле направленного нагрева, является важным инструментом для обеспечения контроля содержания драгоценных металлов в различных материалах. Оно находит широкое применение в промышленности, научных исследованиях и лабораториях.

ТРН 25 работает на основе принципа нагрева образца до определенной температуры и мониторинга изменения его свойств. Она способна обнаруживать наличие и концентрацию различных драгоценных металлов, таких как золото, серебро, платина и др., в материалах, таких как руда, сплавы и изделия.

ТРН 25 позволяет достичь высокой точности и чувствительности при определении содержания драгоценных металлов в материалах. Она способна обнаруживать даже малейшие количества этих металлов и определять их концентрацию с высокой степенью точности. Это делает ее незаменимым инструментом для процессов производства и контроля качества продукции, связанной с драгоценными металлами.

Принцип работы ТРН 25 основан на изменении электрического сопротивления образца при нагреве. При воздействии теплового реле на материал происходит его нагрев до определенной температуры, которая специально выбирается для каждого металла. В это время происходит изменение электрического сопротивления, которое затем измеряется и анализируется.

Для определения содержания драгоценных металлов в материале используется калибровочная кривая, которая строится на основе известных концентраций металлов в образцах различного содержания. На основе данных о изменении сопротивления во время нагрева можно определить содержание драгоценных металлов в неизвестном образце.

ТРН 25 обладает рядом преимуществ, которые делают ее предпочтительным выбором для контроля содержания драгоценных металлов. Она обеспечивает быстрое и точное определение концентрации металлов, имеет простой и понятный интерфейс, требует минимальных затрат на обслуживание и обладает высокой надежностью.

ТРН 25 – это важный инструмент для контроля содержания драгоценных металлов в различных материалах. Она обеспечивает надежную и точную информацию о содержании драгоценных металлов, что позволяет предотвратить потери и обеспечить высокое качество продукции, связанной с этими металлами.

Процесс настройки и калибровки ТРН 25

Для правильной работы и достижения точных результатов измерений, ТРН 25 требует периодической настройки и калибровки. Это важный процесс, который позволяет убедиться в правильности работы устройства и корректности отображаемых данных.

Ниже приведены основные шаги процесса настройки и калибровки ТРН 25:

Подготовка устройства:
- Убедитесь, что ТРН 25 выключен и отключен от источника питания.
- Проверьте состояние электродов и подключения кабелей. Убедитесь, что они не повреждены и правильно подключены.
Проверка рабочей среды:

Убедитесь, что среда, в которой будет производиться настройка и калибровка ТРН 25, соответствует рекомендованным параметрам (температура, влажность и т. д.).
Включение и настройка ТРН 25:
- Включите ТРН 25 и установите необходимые параметры, такие как чувствительность, диапазон измерений и т. д.
- Проверьте, что все функции устройства работают корректно.
Проведение калибровки:
- В зависимости от установленного диапазона измерений и требуемой точности, произведите калибровку ТРН 25 с использованием известных эталонов.
- Следуйте инструкциям производителя по проведению калибровки и записывайте полученные результаты.
Проверка результатов:
- После проведения калибровки, проверьте результаты измерений с использованием известных эталонов. Убедитесь, что значения на ТРН 25 соответствуют эталонным значениям.
- Если обнаружены расхождения, повторите процесс настройки и калибровки, чтобы достичь более точных результатов.

Помните, что правильная настройка и калибровка ТРН 25 необходимы для достижения точных результатов измерений. Регулярное выполнение этих процедур позволяет поддерживать высокую точность работы устройства на протяжении всего времени использования.

Результаты исследований о влиянии драгметаллов на работу теплового реле

Исследования, проведенные в области использования драгметаллов в тепловом реле, показали положительное влияние данных материалов на его работу. Драгметаллы, такие как платина, палладий и родий, обладают высокой электропроводностью и стабильностью при повышенных температурах, что позволяет использовать их в качестве электродов в тепловом реле.

Одним из важных результатов исследований является улучшение эффективности работы теплового реле при использовании драгметаллов. Это обусловлено тем, что драгметаллы имеют меньшее сопротивление в сравнении с другими материалами, что позволяет более эффективно передавать тепловую энергию.

Также было выяснено, что использование драгметаллов в тепловом реле повышает его долговечность. Это связано с тем, что драгметаллы обладают высокой устойчивостью к окислению и коррозии, что позволяет им сохранять свои характеристики на протяжении длительного времени.

Благодаря этим результатам исследований можно сделать вывод о том, что использование драгметаллов в тепловом реле является эффективным способом улучшения его работы, а также повышения его долговечности.

Особенности монтажа

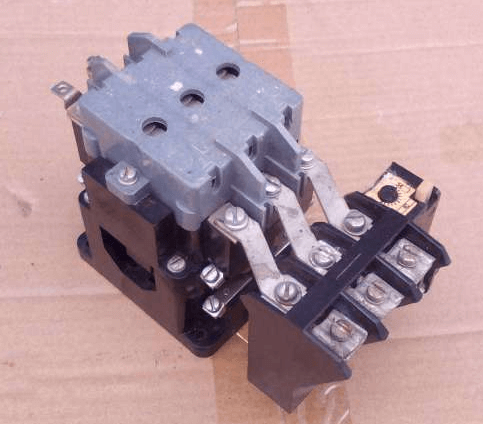

Как правило, установку теплового реле производят совместно с магнитным пускателем. который и осуществляет коммутацию и запуск электропривода. Однако существуют также и приборы с возможностью установки как отдельное устройство рядом на монтажной панели или DIN рейке, такие как ТРН и РТТ, зависит от наличия нужного номинала в ближайшем магазине, складе или в гараже в «стратегических запасах».

Наличие у теплового реле ТРН только двух входящих подключений не должно вас пугать, поскольку фазы три. Неподключенный провод фазы уходит с пускателя на двигатель, минуя реле. Ток в электродвигателе меняется пропорционально во всех трех фазах, поэтому контролировать достаточно любые две из них. Собранная конструкция, пускатель с теплушкой ТРН будет выгладить так: Или так с РТТ:

Рассмотрим схему из статьи в которой трехфазный двигатель вращается в одну сторону и управление включением осуществляется с одного места двумя кнопками СТОП И ПУСК.

Автомат включен и на верхние клеммы пускателя поступает напряжение. После нажатия на кнопку ПУСК, катушка пускателя А1 и А2 оказывается подключена к сети L2 и L3. В данной схеме используется пускатель с катушкой на 380 вольт, вариант подключения с однофазной катушкой 220 вольт ищите в нашей отдельной статье (ссылка выше).

Катушка включает пускатель и замыкаются дополнительные контакты No(13) и No(14), теперь можно отпустить ПУСК, контактор останется включенным. Данная схема называется «пуск с самоподхватом». Теперь для того чтобы отключить двигатель от сети необходимо обесточить катушку. Проследив по схеме путь тока, видим что это может произойти при нажатии СТОП или размыкании контактов теплового реле (выделен красным прямоугольником).

То есть, при возникновении внештатной ситуации, когда теплушка сработает, она разорвет цепь схемы и снимет пускатель с самоподхвата, обесточив двигатель от сети. При срабатывании данного устройства контроля тока, перед повторным запуском необходимо осмотреть механизм, для выяснения причины возникновения отключения, и не включать до ее устранения. Часто причиной срабатывания является высокая внешняя температура окружающего воздуха, данный момент необходимо учитывать при эксплуатации механизмов и их настройке.

Сфера применения в домашнем хозяйстве тепловых реле не ограничивается только самодельными станками и прочими механизмами. Правильно было бы использовать их в системе контроля тока насоса системы отопления. Специфика работы циркуляционного насоса в том, что на лопастях и улитке образуется известковый налет, который может стать причиной заклинивания мотора и выхода его из строя. Используя приведенные схемы подключения, можно собрать блок контроля и защиты насоса. Достаточно установить в цепи питания нужный номинал теплушки и подключить контакты.

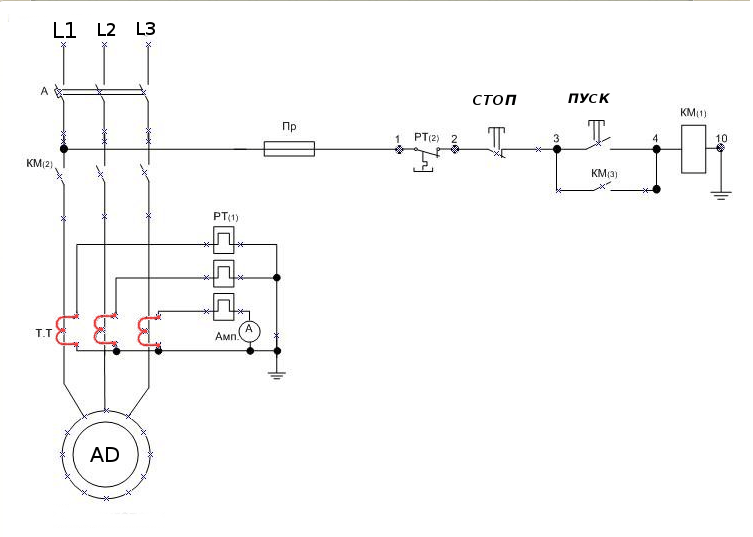

Кроме того будет интересна схема подключения теплового реле через трансформаторы тока, для мощных двигателей, таких как насос воды полива для дачных поселков или фермерских хозяйств. При установке трансформаторов в цепи питания, учитывается коэффициент трансформации, к примеру 60/5 это при токе через первичную обмотку в 60 ампер, на вторичной обмотке он будет равен 5А. Применение такой схемы позволяет сэкономить на комплектующих, при этом не потеряв в эксплуатационных характеристиках.

Как видно, красным цветом выделены трансформаторы тока, который подключены к реле контроля и амперметру для визуальной наглядности происходящих процессов. Трансформаторы подключены схемой звезда, с одной общей точкой. Такая схема не представляет из себя больших трудностей в реализации, поэтому вы можете самостоятельно ее собрать и подключить к сети.

Напоследок рекомендуем просмотреть видео, в котором наглядно показывается процесс подключения теплового реле к магнитному пускателю для защиты электродвигателя:

Вот и все, что вы должны знать о подключении теплового реле своими руками. Как вы видите, монтаж не представляет особой сложности, главное правильно составить схему подсоединения всех элементов в цепи!

Будет интересно прочитать:

Метки

5АЗМВ
DIALux
Ex
PLC
Аттестация
Боты диэлектрические
Взрывобезопасность
Галоши
Двухсторонний выключатель
Заземление
Изолированный инструмент
Инструктаж
Испытания
Кабель
Клещи изолирующие
Ковры резиновые
Контактор
Лестницы
Оперативные переговоры
Оперативный журнал
Освещение
ПРА
Перчатки диэлектрические
Проверка знаний по электробезопасности
Прогрузка ТРН
Ревизия контактов
Ремонт ПМЕ
СИЗ
СТДП
Тепловое реле ТРН
УЗО
Указатель напряжения
Фото АД 5000 кВт
Штанга изолирующая
Электробезопасность
Электродвигатель
Электроизмерительные клещи
Энергосбережение
виды ремонтов
график ППР
двухстороннее управление освещением
кабельная муфта
настройка ТРН
прием в эксплуатацию
трансформаторы

Сопутствующие товары и аксессуары для реле теплового ТРН 25 10А

При выборе реле теплового ТРН 25 10А может потребоваться приобретение дополнительных товаров и аксессуаров для его установки и работы. Вот несколько важных сопутствующих товаров и аксессуаров:

Термопредохранители: эти предохранители используются для защиты реле теплового от перегрузки и короткого замыкания.
Термопары и терморезисторы: эти датчики используются для измерения температуры и передачи сигнала в реле теплового.
Тепловые контакторы: эти устройства могут использоваться вместе с реле теплового для управления нагрузкой, основанной на изменении температуры.
Шкафы и панели: для удобной установки реле теплового и связанного с ним оборудования может потребоваться использование шкафов и панелей.
Разъемы и провода: для соединения реле теплового с другими устройствами и оборудованием часто требуются разъемы и провода.

При покупке реле теплового ТРН 25 10А обратите внимание на возможность дополнительных необходимых компонентов, чтобы гарантировать правильную и безопасную работу устройства

Принцип работы теплового реле

На сегодняшний день наибольшую популярность приобрели тепловые реле, чье действие основано на использовании свойств биметаллических пластин. Для изготовления биметаллических пластин в таких реле используют, как правило, инвар и хромоникелевую сталь. Сами пластины между собой крепко соединяются посредством сварки или же проката. Поскольку одна из пластин обладает большим коэффициентом расширения при нагревании, а другая меньшим, то в случае воздействия на них высокой температуры (например, при прохождении тока через металл), происходит изгиб пластины в ту сторону, где располагается материал с меньшим коэффициентом расширения.

Таким образом, при определенном уровне нагревания биметаллическая пластина прогибается и оказывает воздействие на систему контактов реле, что приводит к его срабатыванию и размыканию электрической цепи. Также необходимо отметить, что в результате низкой скорости процесса прогиба пластины она не может эффективно гасить дугу, которая возникает в случае размыкания электрической цепи. Для того чтобы решить данную проблему, необходимо ускорить воздействие пластины на контакт. Именно поэтому на большинстве современных реле предусмотрены также ускоряющие устройства, которые позволяют эффективно разорвать цепь в минимальные сроки.

Советы по эксплуатации и уходу за ТРН 25

Для обеспечения надежной и долговечной работы ТРН 25 рекомендуется следовать некоторым советам по эксплуатации и уходу:

Установка и подключение

Перед установкой убедитесь, что ТРН 25 устанавливается на устойчивой поверхности и имеет надежное электрическое подключение. В случае необходимости, обратитесь к профессионалам для установки и подключения.

Уход и очистка

Регулярно проводите влажную очистку корпуса ТРН 25, используя мягкую ткань или губку. Не используйте агрессивные моющие средства, чтобы избежать повреждения корпуса и компонентов.

Профилактика и обслуживание

Рекомендуется проводить профилактические работы и проверки ТРН 25 в соответствии с рекомендациями производителя или сертифицированным сервисным центром. Это позволит выявить и предотвратить возможные неисправности и продлит срок службы устройства.

Правильное использование

Не допускайте перегрузок и некорректных действий с ТРН 25. Тщательно изучите руководство пользователя и следуйте указаниям по работе с устройством. Неправильное использование может привести к поломке и неправильной работе.

Условия эксплуатации

Соблюдайте оптимальные условия эксплуатации ТРН 25: устанавливайте устройство в прохладных помещениях без прямого воздействия солнечного света и влаги. Избегайте попадания пыли и посторонних материалов внутрь устройства.

Хранение и транспортировка

При хранении и транспортировке ТРН 25 рекомендуется использовать специальные упаковки или чехлы, чтобы предотвратить повреждение устройства. Не оставляйте устройство в нагретых или морозных условиях.

Следуя этим советам, вы сможете максимально продлить срок службы и обеспечить бесперебойную работу ТРН 25.
