Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам определить сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Технические характеристики резисторов 2512

Номинальная мощность резистора 2512 при 70°С…………..1.0 Вт
Рабочее напряжение резистора 2512……………………………..200 В
Максимальное напряжение резистора 2512…………………….400 В
Диапазон рабочих температур резистора 2512……………….-55° +125°С
Температурный коэффициент сопротивления…………………100 ppm/°С

Мощные чип резисторы изготовлены методом спекания токопроводящей пасты на керамической подложке, эта же технология используется и при изготовлени меньших типоразмеров smd резисторов: 0402 5%, 0402 1%; 0603 5%, 0603 1%; 0805 5%, 0805 1%; 1206 5%, 1206 1%.

С целью увеличения мощности низкоомных резисторов их изготавливают методом нанесения токопроводящей пасты на алюминиевую подложку. Для высоковольтных цепей изготавливаются резисторы с сопротивлением свыше 10 Мом.

Способы определения сопротивления резистора

При отсутствии буквенно-цифровой маркировки можно воспользоваться одним из следующих способов:

Самым простым методом является определение номинала по документации. Наиболее легко это сделать, если деталь приобретается отдельно и имеет сопроводительный документ. Если резистор является частью электрического аппарата, то на общей электрической схеме указываются его характеристики либо непосредственно рядом с ним (правее или ниже), либо внизу в спецификации.
Если резистор – отдельная деталь, то его сопротивление можно измерить омметром или мультиметром.
Произвести точное распознавание детали, находящейся в составе устройства, можно только после ее выпаивания.

SMD резисторы

SMT технология (от англ. Surface Mount Technology) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Для чего нужна?

Прочитать параметры, которые часто имеют несколько цифр, достаточно сложно, как и нанести их. При указании номинала, если размеры позволяют, часто используют букву для того, чтобы определить дробную величину значения.

Примером можно назвать 4К7, что означает 4,7 кОм. Однако, также подобный метод в некоторых случаях не применим.

Цветовая схема маркировки имеет следующие особенности:

Легко читаемая.
Проще наносится.
Может передать всю необходимую информацию о номиналах.
Со временем информация не стирается.

При этом, можно отметить основное различие в данной маркировке:

При точности 20% используется маркировка, содержащая 3 полоски.
Если точность составляет 10% или 5%, то наносится 4 полоски.
Более точные варианты исполнения имеют 5 или 6 полосок.

Подведя итоги, можно сказать, что нанесение цветов позволяет узнать точность и номинальные значения резистора, для чего нужно использовать специальные таблицы или онлайн-сервисы.

Расшифровка маркировки советских резисторов

Маркировка советских резисторов МЛТ-1 и МЛТ-2 имеет буквенно-числовое обозначение и содержит:

две цифры и букву;
три цифры и букву.

Буквенный код:

омы – R или Е;
килоомы – К ;
мегаомы – М.

Порядок расположения цифрового кода:

номинал из целого числа ставился перед буквой – 33К (33 ома);
номинал меньше единицы ставился после буквы – R 27 (0,27 ом), М68 (0,68 МОм или 680 КОм);
номинал из целого числа с десятичной дробью разбивался на две части – целое число перед буквой, десятичную дробь после – 5K6 (5,6 КОм).

Еще одна цифра на корпусе означала отклонение от номинала сопротивления.

МЛТ-1

На корпус наносился код, которые обозначал:

МЛТ – металлопленочный резистор с лаковым слоем термоустойчивый;
1– мощность рассеивания в ваттах;
47К – сопротивление 47 Ком;
5% – допустимое отклонение от номинала 5%.

Другие

Маленький размер корпуса резисторов мощностью менее 0,25 ватт не позволял нанести буквенно-числовой код, поэтому для них применялась маркировка, состоящая из четырех полос (колец) разного цвета.

Первая полоса наносилась ближе к краю резистора, остальные так, чтобы не затруднять чтение кода.

Цветовые полоски располагались слева направо и обозначали:

Первая, вторая – номинал.
Третья – множитель.
Четвертая – отклонение от номинала в %.

Каждая цифра от 0 до 9 имела цветной код:

черный – 0;
коричневый – 1;
красный – 2;
оранжевый – 3;
желтый – 4;
зеленый – 5;
синий – 6;
фиолетовый – 7;
серый – 8;
белый – 9.

После цифр располагалась полоса, символизирующая десятичный множитель – на которое надо умножить число, образованное первыми двумя полосками:

серебристый – 0,01;
золотой – 0,1;
черный – 10;
коричневый – 100;
красный – 1000;
оранжевый – 10000;
желтый – 100 000;
зеленый – 10 000 000;
синий – 1 000 000;
фиолетовый – 10 000 000;
серый – 100 000 000;
белый – 1000 000 000.

Особенности резисторов

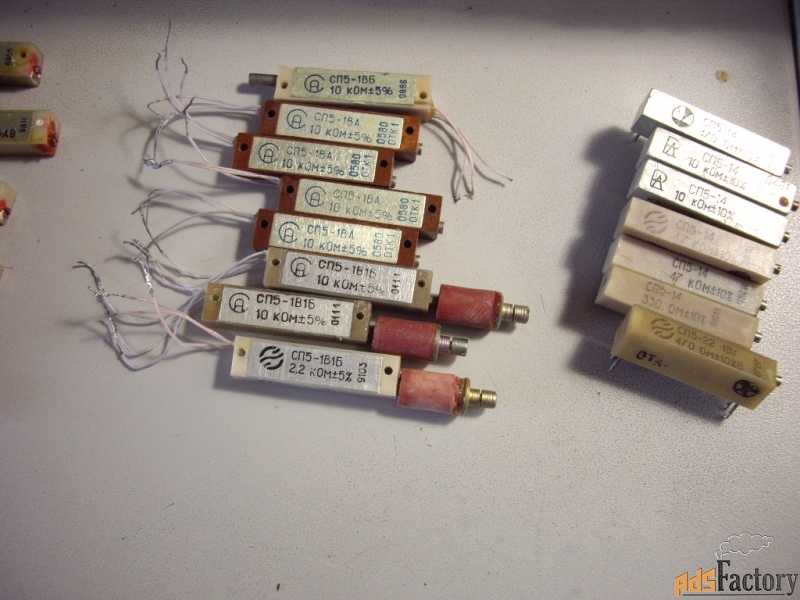

Резисторы СП5 22 1Вт представляют собой электронные компоненты, предназначенные для регулирования электрического сопротивления в электрических цепях. Они имеют несколько особенностей, которые делают их востребованными в различных областях применения.

Высокая точность: Резисторы СП5 22 1Вт отличаются высокой степенью точности, что позволяет использовать их в прецизионной электронике и измерительных приборах. Они имеют малую погрешность и обладают стабильными характеристиками на протяжении всего срока службы.
Широкий диапазон рабочих температур: Резисторы СП5 22 1Вт способны работать в широком диапазоне температур, что делает их универсальными и подходящими для различных климатических условий. Они могут использоваться в экстремально высоких или низких температурах, что расширяет их область применения.
Устойчивость к воздействию влаги и пыли: Резисторы СП5 22 1Вт имеют защиту от влаги и пыли, благодаря чему могут использоваться в условиях повышенной влажности и загрязнения. Это делает их надежными в различных промышленных и автомобильных приложениях.
Высокая мощность: Резисторы СП5 22 1Вт способны выдерживать высокую мощность, что делает их подходящими для использования в мощных электронных устройствах. Они могут эффективно справляться с высокими токами и энергией, обеспечивая стабильность работы цепей.
Надежность и долговечность: Резисторы СП5 22 1Вт характеризуются высокой надежностью и долговечностью. Они имеют длительный срок службы и малую вероятность отказа, что позволяет использовать их в критичных системах, где надежность играет важную роль.

Все эти особенности делают резисторы СП5 22 1Вт универсальными и востребованными в различных областях, включая прецизионную электронику, силовые энергетические установки, автомобильную промышленность и другие. Они являются незаменимым элементом электронных цепей и способствуют стабильной и надежной работе электронной аппаратуры.

Стандартная цветовая маркировка

Для того, чтобы правильно проводить маркировку и таблицы получили широкое применение, были приняты международные стандарты, согласно которым на резистор могут быть нанесены от 3 до 6 полос, каждая из которых имеет определенное предназначение.

Рассмотрим особенности проведения стандартной цветовой маркировки:

Маркировка с 3 полосами проводится следующим образом: первых 2 кольца обозначают цифры, 3 – множитель. 4 кольца нет, так как для всех подобных резисторов принятое отклонение составляет 20%.
4 кольца – маркировка, которая несколько отличается от предыдущего случая. Последнее кольцо означает отклонение. Все значения выбираются при помощи специальной таблицы. В данном случае отклонение составляет 5%, 10%.
5 колец означает минимальный показатель отклонения, до 0, 005%. В данном случае первые 3 кольца означают цифры, которые затем нужно умножить на множитель. Найти множитель можно по все той же таблице, искать нужно значение цвета 4 кольца.
Есть варианты исполнения резисторов, которые имеют 6 колец. Их расшифровка проводится также, как и при 5 кольцах, только последнее из них означает температурный коэффициент изменения. Данное значение определяет то, насколько изменится показатель сопротивления при повышении температуры корпуса резистора.

Не все таблицы имеют столбец для расшифровки 6 кольца, что стоит учитывать.

Выбор резисторов СП5 22 1Вт

Основной параметр, который необходимо учитывать при выборе резисторов СП5 22 1Вт, — это их сопротивление. В данном случае, сопротивление составляет 22 Ом. При выборе резистора необходимо учитывать требуемые значения сопротивления в цепи и убедиться, что выбранный резистор имеет достаточное сопротивление для обеспечения требуемого функционирования.

Другой важный параметр резисторов СП5 22 1Вт — это их мощность. В данном случае, мощность составляет 1 Вт. Мощность резистора определяет его способность выдерживать тепловую нагрузку. При выборе резистора необходимо учитывать требуемую мощность в цепи и убедиться, что выбранный резистор имеет достаточную мощность для обеспечения безопасной работы.

Резисторы СП5 22 1Вт имеют низкий температурный коэффициент сопротивления, что означает, что их сопротивление почти не меняется при изменении температуры. Это делает их идеальным выбором для приложений, в которых требуется стабильность сопротивления.

Цена резисторов СП5 22 1Вт может варьироваться в зависимости от производителя и количества заказанных единиц. Цены на резисторы можно найти на сайтах электронных компонентов или у поставщиков электронных компонентов.

В заключение, резисторы СП5 22 1Вт являются надежным, точным и популярным выбором для множества приложений. При выборе резисторов необходимо учитывать их сопротивление, мощность и требования к стабильности сопротивления. Цена на резисторы может варьироваться в зависимости от производителя и количества заказанных единиц.

Резистор ММТ-1

Справочник содержания драгоценных металлов в радиодеталях, создан на основе справочных данных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах, этикетках и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.

Содержание драгоценных металлов в резисторе: ММТ-1

Золото: 0 Серебро: 0.0177 Платина: 0 МПГ: 0 По данным: Справочник по драгоценным металлам ПРИКАЗ №70

В постоянных резисторах содержится только серебро, которое нанесено на выводы. С переменными резисторами все лучше, в них может содержатся золото, серебро, платина и сплавы палладия. Особо богаты на драгметаллы претензионные переменные резисторы.

Сопротивление резистора — его основная характеристика. Основной единицей электрического сопротивления является ом (Ом). На практике используются также производные единицы — килоом (кОм), мегаом (МОм), гигаом (ГОм). Драгоценные металлы в основном содержатся в переменных и построечных резисторах, в них часто используется палладий в виде бегунков или проволоки реохорды.

Типы резисторов

Существует три основных типа резисторов: Переменный резистор — это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом. Постоянные резисторы, сопротивление у данного резистора не изменить. Как правило имеют только два вывода. В данных резисторах может содержаться только серебро, в виде посеребренных выводов. Нелинейные. Сопротивление компонентов этого типа изменяется под воздействием температуры (терморезисторы), светового излучения (фоторезисторы), напряжения (варисторы) и других величин.

Основные характеристики резисторов

Номинальное сопротивление (Ом, кОм, мОм). Максимальная рассеиваемая мощность (0,25 Вт, 0,5 Вт, 1 Вт, и т.д.) Допуск или класс точности (от этого значения зависит допустимый разброс параметров резистора).

Примеры буквенно-цифрового обозначения резистора

Примеры буквенно-цифрового обозначения для сопротивления, выраженного целым числом: 47 Ом – 47 R; 47 кОм – 47 K; 47 МОм – 47 M. Если для выражения величины сопротивления используется десятичная дробь, то порядок расположения цифр и букв будет иным, например: 0,47 Ом – R 47; 0,47 кОм – K 47; 0,47 МОм – M 47. Если сопротивление выражается числом, отличным от нуля и с десятичной дробью, то буква в обозначении играет роль запятой, например: 4,7 Ом – 4R7; 4,7 кОм – 4K7; 4,7 МОм – 4M7. Допустимая погрешность обозначается в % и проставляется после номинального значения, например ±7%, ±10%, ±40%. Класс точности может определяться буквой, в зависимости от производителя, – русской или латинской.

Нестандартные цветовые маркировки

Помимо типовой цветовой кодировки обозначений сопротивлений, есть и нестандартные разновидности маркировки. В основном, нестандартные варианты встречаются у некоторых известных изготовителей электроники, имеющих свои подразделения по созданию и выпуску электронных элементов.

Необычные цветовые обозначения, чаще всего встречаются у Филипс и Панасоник, они кодируют элементы, произведенные на внутренних предприятиях отличной от классической, маркировкой, для которой используются специальные справочники и компьютерного типа программы.

Необычная маркировка используется для отличия, к примеру, резисторов, созданных по стандартам MIL определенной марки, от стандартов промышленного и бытового типа, указывает на огневую стойкость и многое другое.

Источники

https://www.RadioElementy.ru/articles/tsvetovaya-markirovka-rezistorov-kak-chitat/
http://www.radiodetector.ru/kak-markirujutsya-rezistory/
https://poweredhouse.ru/kalkulyator-cvetovoj-markirovki-rezistorov-onlajn/
https://www.RusElectronic.com/markirovka-rjezistorov/
http://www.joyta.ru/7951-smd-rezistory-markirovka-smd-rezistorov-kalkulyator/
https://onlineelektrik.ru/eoborudovanie/kondensatori/markirovka-smd-rezistorov-tablitsa-oboznachenij.html
https://slarkenergy.ru/oborudovanie/datchiki/cvetnaya-markirovka-rezistorov.html
http://arduino.on.kg/kalkulyator-cvetovoy-markirovki-rezistorov
https://onlineelektrik.ru/eoborudovanie/kondensatori/tsvetovaya-markirovka-rezistorov-kak-opredelit-po-poloskam.html

Янв 25, 2021

Маркировка чип резисторов для поверхностного монтажа

Маркровка чип резисторов производится посредствам трафаретной печати на резистивный слой. Сопротивление резистора мене одного ома
обозначается буквой R обозночающим децимальную точку и цифрами обозначающим номинал после запятой. Сопротивление резисторов свыше одного ома маркруются двумя цифрами значением номинала третьей цифрой обозначающей количество нулей в множителе при измерение номинала в омах. Для маркровки 1% чип резисторов по ряду Е96 используется двух символьный код

Таблица маркировки smd резисторов по ряду E96 1% представлена в формате pdf

Технические характеристики и маркировка низкоомных 1% резисторов для поверхностного монтажа RL2512 1Вт

Технические характеристики и маркировка мощных 1% резисторов на подложке из металлического сплава LR2512 2Вт

Технические характеристики и маркировка мощных 1% резисторов на подложке из металлического сплава FMF25 2Вт

Технические характеристики и маркировка 5% резисторов для поверхностного монтажа RP25

Технические характеристики и маркировка 5% резисторов для поверхностного монтажа RP25 производитель Walsin

Технические характеристики и маркировка мощных 1% резисторов на подложке из металлического сплава LR2512 2Вт Ralec

Примеры расшифровки цифробуквенной маркировки SMD резисторов

Для определения параметра резисторов не обязательно запоминать таблицы значений. В Интернете размещено много онлайн-калькуляторов, также доступно к скачиванию множество оффлайн-программ. Но если понять принципы маркировки, возможно определять значения сопротивления и точности, не прибегая к справочникам, после небольшой тренировки это получается с первого взгляда. Для закрепления понимания основ надо разобрать несколько практических примеров.

Резисторы 101, 102, 103, 104

Во всех этих примерах численное значение сопротивления одинаково, и равно 10, но множители в каждом случае отличаются:

101 – 10 Ом надо умножить на 101, то есть на 10, или приписать к значению один 0 — в качестве итога получится 100 Ом;
102 – 10 Ом надо умножить на 102, то есть на 100, или приписать к значению два нуля — получится 1000 Ом (=1 кОм);
103 – 10 Ом надо умножить на 103, то есть на 1000, или приписать к значению три нуля — получится 10000 Ом (=10 кОм);
104 – 10 Ом надо умножить на 104, то есть на 10000, или приписать к значению четыре нуля — получится 100000 Ом (=100 кОм).

Легко запомнить, что для трехсимвольной кодировки последняя цифра 3 обозначает килоомы, а 6 — мегаомы – это дополнительно облегчит визуальное считывание маркировки.

Резисторы 1001, 1002, 2001

Если на корпус электронного компонента нанесено 4 цифры, это означает, что его точность не ниже 1%. А номинал также состоит из мантиссы и множителя, который задается последним символом:

1001 – 100 Ом надо умножить на 101, то есть на 10, что равносильно приписыванию к мантиссе одного нуля — в качестве итога получится 1000 Ом (1 кОм);
1002 – мантисса равна также 100 Ом, но множитель равен 102=100 (надо приписать два нуля), а номинал будет равен 10000 Ом=10 кОм;
2001 – в данном случае 200 Ом надо умножить на 101=10, номинал равен 2000 Ом=2 кОм.

Принципиально считывание этой маркировки не отличается от трехсимвольной.

Резисторы r100, r020, r00, 2r2

Если на резисторе нанесено обозначение с буквой R, её можно сразу мысленно заменить на десятичную запятую:

R100 означает «,100» — приписывая перед запятой ноль, получается значение 0,100 Ом = 0,1 Ом (резистор с 1% точностью).
R020 – по тому же принципу «,020» превращается в 0,020 Ом=0,02 Ом;
R00 означает резистор с нулевым сопротивлением – такие элементы применяются в качестве перемычек на плате (зачастую это технологичнее при производстве);
2R2 – три символа означают точность 2% и ниже, номинал равен 2,2 Ом.

Если значение сопротивления 2%, 5% или 10% элемента меньше 1 Ом, перед буквой R наносят ноль (например, 0R5 будет означать 0,5 Ом).

Резисторы 01b, 01c

Для определения номинала надо обратиться к таблицам мантисс и множителей:

01B — кодом 01 обозначается резистор с «базовым» сопротивлением 100 Ом, множитель B=10, итоговое сопротивление 100х10=1000 Ом=1кОм;
01C – этот вариант отличается от предыдущего только множителем (С эквивалентно 100), а полный номинал равен 100х100=10000 Ом = 10 кОм.

Из приведенных примеров видно, что один и тот же номинал резистора в зависимости от его исполнения может быть маркирован по-разному. Так, сопротивление 1 кОм может иметь кодировку:

102 – для 2-10% ряда;
1001 – для 1% ряда;
01B – для малогабаритных резисторов 1% ряда.

Данная система обозначений применяется на 90+ процентах безвыводных приборов, выпускаемых во всем мире. Но гарантии, что какой-либо изготовитель не применяет свою систему маркировки, нет. Поэтому, в случае сомнений, самый надежный способ – измерить реальное значение сопротивления мультиметром. После небольшой тренировки это не составит сложности. Тот же способ является единственным для SMD-элементов наименьших размеров – на них маркировка не наносится вообще.

Определение номинального значения сопротивления резистора по маркировке цветовыми полосами: онлайн калькулятор

Как расшифровать маркировку конденсатора и узнать его ёмкость?

Маркировка проводов и кабелей и расшифровка марки

Что такое резистор и для чего он нужен?

Что означает степень защиты IP — расшифровка, таблица, примеры использования

Что такое варистор, основные технические параметры, для чего используется

Размеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Тестер транзисторов / ESR-метр / генератор
Многофункциональный прибор для проверки транзисторов, диодов, тиристоров…

Подробнее

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 25,4.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры корпуса и мощность smd резисторов наиболее часто используемых на практике, а именно — smd резисторы 0201, 0420, 0603, 0805, 1206, 1210, 1218, 2010 и 2512:

Следовательно исходя из приведенной выше таблицы по размеру корпуса можно определить мощность smd резистора.

Маркировка советских резисторов

Первым делом давайте разберемся с советскими резисторами.

Хоть ты что делай, а от советской электроники не убежишь. Поэтому, немного теории вам не повредит.

Первым взглядом мы должны оценить, какую максимальную мощность может рассеивать резистор. Сверху вниз, внизу на фото, резисторы по мощностям: 2 Ватта, 1 Ватт, 0.5 Ватт, 0.25 Ватт, 0.125 Ватт. На резисторах мощностью 1 и 2 Ватта пишут МЛТ-1 и МЛТ-2 соответственно.

МЛТ – это разновидность самых распространенных советских резисторов, от сокращенных названий Металлопленочный, Лакированный, Теплоустойчивый. У других же резисторов мощность можно прикинуть по габаритам. Чем больше резистор по габаритам, тем больше мощности он может рассеять в окружающее пространство.

Единицы измерения в МЛТэшках – Омы – обозначают как R или E. Килоомы – буковкой “К”, Мегаомы буковкой “М”. Здесь все просто. Например, 33Е (33 Ома); 33R (33 Ома); 47К (47 кОм); 510К (510 кОм); 1.0М (1 МОм). Есть также фишка такая, что буквы могут опережать цифры, например, K47 означает, что сопротивление равно 470 Ом, M56 – 560 Килоом. А иногда, чтобы не заморачиваться с запятыми, тупо толкают туда буковку, например. 4K3 = 4.3 Килоом, 1М2 – 1.2 Мегаома.

Давайте рассмотрим нашего героя. Смотрим сразу на обозначение. 1К0 или словами ” один ка ноль”. Значит, его сопротивление должно быть 1,0 Килоом.

Давайте убедимся, так ли это на самом деле?

Ну да, все сходится с небольшой погрешностью.
