Описание[править | править код]

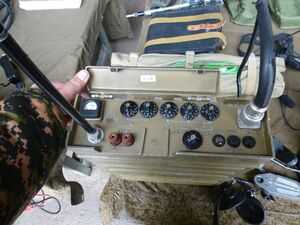

Радиостанция приёмо-передающая, симплексная с узкополосным телеграфированием и с тональным вызовом, а также с возможностью дистанционного управления в телефонном режиме. Конструкция ранцевая — наплечные ремни для переноски крепятся к корпусу. Также в комплекте имеется сумка радиста для переноски антенн и инструмента.

Радиостанция собрана по трансиверной схеме. Формирование частоты происходит в однопетлевом синтезаторе с ФАПЧ. Установка частоты производится с помощью малогабаритных поворотных галетных переключателей, информация с которых преобразуется в коэффициент деления для синтезатора использующего делитель с переменным коэффициентом деления.

Тракт приёма — супергетеродинный, с двумя преобразованиями частоты. Промежуточные частоты — 11,5 и 1,5 МГц.

Основная избирательность по соседнему каналу обеспечивается на первой промежуточной частоте с помощью кварцевого фильтра ФП2П-307 с полосой пропускания 18 кГц.

Шумоподавитель использует верхнюю часть спектра сигнала, полученного после детектора. Особенность шумоподавителя этой станции в том, что он не полностью подавляет сигнал низкой частоты, чтобы при дежурном приёме не пропустить сигналы слабых корреспондентов.

Тракт передачи — с отдельным возбудителем, частота которого устанавливается по частоте синтезатора. Выходной каскад — однотактный.

В радиостанции применена система автоматического поддержания уровня выходной мощности. Для согласования с антенной используется автоматическое согласующее устройство, выполненное по схеме П-контура с двумя переменными ёмкостями. Активизируется САУ нажатием одной кнопки, которую необходимо удерживать до завершения процесса настройки.
Питание радиостанции осуществляется от аккумуляторной батареи, расположенной в специальном отсеке корпуса радиостанции. В качестве оконечного низкочастотного устройства применяется микротелефонная гарнитура (состоит из микрофона ДЭМШ-1А, микрофонного усилителя и головных телефонов ТА-55м), или трубка с микрофоном порошкового типа МК-10 и телефонным капсюлем.

В комплект радиостанции входят следующие антенны:

1. гибкая штыревая антенна конструкции Куликова;
2. 6-секционная штыревая антенна;
3. лучевая антенна длиной 40 метров, используемая как простейшая направленная антенна бегущей волны.

Р-159 являлась штатной радиостанцией командира роты, с помощью которой обеспечивалась связь как с командирами взводов, так и со штабом батальона.

Технические характеристики[править | править код]

• Диапазон частот — 30,0 — 75,999 МГц
• Шаг перестройки — 1 кГц
• Вид работы — ТлФ (телефон и телеграф с частотной модуляцией), ТлГ (узкополосное телеграфирование)
• Чувствительность приёмника, не хуже, в ТлФ — 1,2 мкВ, в ТлГ — 0,6 мкВ
• Мощность передатчика — 5 Ватт
• Элементная база — полупроводниковые приборы
• Питание — аккумуляторы. Напряжение — 12 вольт. Максимальный ток потребления — 3,5 ампера.
• Вес рабочего комплекта — 14,5 кг или 19 кг с УНЧ (усилительный блок для ведения связи из кабины на ходу и стоянке на автомобилях УАЗ-469, ГАЗ-66, ЗИЛ-131)
• Габариты 305×180×410 мм

Дальность связиправить | править код

Р-159 обеспечивает надёжную двухстороннюю радиосвязь на местности средней пересечённости в любое время суток и года на любой частоте диапазона в свободном от помех на расстоянии:

• на штыревую антенну 1,5 м в режиме ТлФ до 12 км, в режиме ТлГ до 18 км;
• на штыревую антенну 2,7 м в режиме ТлФ до 18 км, в режиме ТлГ до 27 км;
• на антенну бегущей волны в режиме ТлФ до 35 км, в режиме ТлГ до 50 км;
• при установке на автомобиле и антенне 1,5 м при скорости до 60 км/ч — до 8 км.

Предельные режимы эксплуатацииправить | править код

• Радиостанция сохраняет работоспособность в любых климатических условиях при температуре от −40°С до +50°С.
• Непроницаема для дождя и выдерживает погружение в воду на глубину 0,5 метра и в течение 1 часа.
• Работает в условиях тряски на ходу автомобиля по любым дорогам со скоростью до 60 км/ч.
• Выдерживает авиадесантирование парашютным способом в специальном мягком контейнере типа ГК-30.

Captions

Captions

EnglishAdd a one-line explanation of what this file represents

Licensing

I, the copyright holder of this work, hereby publish it under the following license:

File history

Click on a date/time to view the file as it appeared at that time.

The following other wikis use this file:

• Usage on ru.wikipedia.org
• Usage on uk.wikipedia.org

Metadata

This file contains additional information such as Exif metadata which may have been added by the digital camera, scanner, or software program used to create or digitize it. If the file has been modified from its original state, some details such as the timestamp may not fully reflect those of the original file. The timestamp is only as accurate as the clock in the camera, and it may be completely wrong.

Metadata

This file contains additional information such as Exif metadata which may have been added by the digital camera, scanner, or software program used to create or digitize it. If the file has been modified from its original state, some details such as the timestamp may not fully reflect those of the original file. The timestamp is only as accurate as the clock in the camera, and it may be completely wrong.

Модификация Р-159М

В 1988 году с учётом опыта Афганской войны вышла модификация Р-159М.
В воинских частях ОКСВА на нижнем войсковом звене в 80-е годы, никогда не применялись защищённые от прослушивания радиостанции, ввиду их фактического отсутствия в целом по Сухопутным войскам ВС СССР. Фактически весь период Афганской войны моджахеды активно занимались прослушиванием радиообмена подразделений ОКСВА.

Виктор Капшук. Мужество: Просто Герой Советского Союза:

Модификация была изменена для применения в составе абонентского комплекта с аппаратурой засекречивающей связи Т-240С именуемой как блок сопряжения (современный общепринятый термин — скремблер). Разъем гарнитуры был заменен на ОНЦ-БС2-10. Для подсоединения блока сопряжения Т-240С, на боковую стенку корпуса был выведен специальный разъем.
