Что такое пускатель
Разобраться в этом нам поможет ГОСТ Р 500030.4.4-2012 “Аппаратура распределения и управления низковольтная”.
Самое главное, что вы должны понять из этого определения:
Пускатель – это не одиночное устройство, это комбинация нескольких устройств, необходимых для пуска и остановки двигателя.
Например, в нем в качестве защиты от перегрузки может выступать тепловое реле.
Вытащите его, и ваш пускатель превратится в контактор. А еще в пускателях могут быть встроены защиты от обрыва фазы, от падения напряжения и др.
Все это и превращает обычный контактор в пускатель.
Исходя из этого и выводится главное правило, как отличить контактор от пускателя:
контактор – это ОДИНОЧНЫЙ двухпозиционный коммутационный аппарат
пускатель – это комбинация коммутационных устройств
Выходит, что контактор это всего лишь одна из частей комбинации или иными словами – часть пускателя.
Таким образом, назначение устройства вытекает из самого названия “пускатель” – от слова “пуск” двигателя. Контактор от слова “контакт”, то есть просто коммутировать, соединять и разъединять цепь (без ее защиты).
Никакие другие самовольные интерпретации не имеют под собой нормативного обоснования. Чем чаще вы будете обращаться именно к документам, а не к “электрикам с опытом”, тем проще будет докопаться до истины и самое главное, всегда можно будет убедительно доказать свои слова и правоту.
https://youtube.com/watch?v=rD5su50hY9w%3F
Источник — Фарадей
Ошибки при выборе
Некоторые ошибочно в первую очередь смотрят на дугогасительные камеры, считая, что если они есть, тогда перед ними контактор.
Якобы они нужны для гашения токов, начиная с 5-й величины. Пятая величина – ток равный I=100А.
При этом думая, что пускатель рассчитан только на малые токи (до 100А).
Сторонники данной классификации даже придумали собственную градацию:
реле – это устройства для малых токов
пускатели – для средних
контакторы – для больших токов
Все это конечно не соответствует действительности. В таких заблуждениях, скорее всего, виновата одна довольно популярная марка, а именно ПМЛ.
У этих моделей пускатели рассчитаны на токи от 10 до 100А, а контакторы от 10 до 800А. Отсюда и пошла неразбериха.
Якобы, если устройство более 100А, значит оно относится к контакторам. На некоторых упаковках даже указываются, казалось бы, прямо противоположные надписи. С одной стороны пишется:
ПМ – пускатель магнитный
И тут же с другой:
Contactor
Чему верить и что говорят об этом правила и документация? Чтобы это понять, в первую очередь найдем определения этих устройств и посмотрим в чем заключаются отличия.
Катушка на 220 вольт: схемы подключения
Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.
Кнопки могут быть в одном корпусе или в разных
У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.
Подключение к сети 220 V
Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.
Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.
Подключение контактора с катушкой на 220 В
Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.
С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.
Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства
Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя
При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом
Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.
Использование кнопок «Пуск» и «Стоп»
В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.
Схема включения магнитного пускателя с кнопками
Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.
Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.
В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.
Как подключить магнитный пускатель. Схема подключения.
Watch this video on YouTube
Пускатель магнитный ПМА-5202, 220В
Справочник содержания драгоценных металлов в электротехнических устройствах составлен на основе паспортов устройств, формуляров и других открытых источников. Стоит отметить, что реальное содержание может отличатся от паспортного на 20-25% в меньшую сторону. Сильное влияние на содержание драгметаллов оказывает год выпуска.
Содержание драгоценных металлов в магнитном пускателе: ПМА-5202, 220В
Золото: 0 Серебро: 16.8 Платина: 0 МПГ: 0 По данным: Справочник по драгоценным металлам ПРИКАЗ №70
Пускатель электромагнитный (магнитный пускатель) — низковольтное электромагнитное (электромеханическое) комбинированное устройство распределения и управления, предназначенное для пуска электродвигателя, обеспечения его непрерывной работы, отключения питания, защиты электродвигателя и подключенных цепей, и иногда для реверсирования направления его вращения. Пускатель обычно представляет собой модифицированный контактор, он может быть укомплектован дополнительными устройствами, такими как: 1.Тепловое реле для аварийного отключения двигателя; 2.Дополнительной слаботочной контактной группой или группами, используемыми в цепях управления; 3.Кнопкой пуска. Иногда пускатели снабжаются устройством аварийного отключения при выпадении (обрыве) одной из фаз трёхфазной сети питания трёхфазных электродвигателей.
Какие драгоценные металлы содержатся в магнитных пускателях
Магнитные пускатели, как правило содержат техническое серебро в виде подвижных и не подвижных контактов или покрытия отдельных элементов, контакты могут магнитными (80% серебро) и не магнитными (60% серебро).
Серебро из электрических автоматов и пускателей
Практически во всех электрических автоматах,пускателях и переключателях особенно периода Советского Союза на контактах устанавливались напайки из технического серебра .
В зависимости от габаритов пускателя контакты могут быть ощутимо тяжелыми. На моей практике попадались контакты весом в 27 грамм . В основном в автоматах содержится от 4 и более контактов. Как мы видим «улов» серебра может быть вполне значимым.
Для разбора электрических автоматов,пускателей и переключателей потребуются минимум инструмента. Думаю у каждого найдется молоток,пассатижи,отвертка и кусачки. По собственному опыту знаю что не плохо бы обзавестись дополнительно ударной отверткой,так как часто встречаются прикипевшие и закоксованные винты.
После разбора отделим детали с напайками из серебра из общей массы и приступим к отделению драгоценного металла.
Некоторые контакты легко отделяются от основания с помощью пассатиж и кусачек,другие же придется отпаивать с помощью газовой горелки. Для этой цели отлично подойдет недорогая китайская горелка работающая на «туристических» балонах с газом. На выходе вы получите что то вроде того что изображено на фото ниже.
Сортировка. В основном серебряные контакты делятся на магнитные и нет. По этому берем магнит и быстренько сортируем на две кучки. Магнитное серебро принимают в среднем 15-17 рублей за грамм. Не магнитное 20-22 рубля. Цены я привожу по своему региону.
Как мы видим даже с одного крупного пускателя можно получить не плохую добавку в семейный бюджет. Плюсом получаем еще и некое количество цветного металла,меди и латуни.
Возможно Вам так же будет интересно:
На последок хотел бы сказать что в зависимости от законодательства вашей страны самостоятельный аффинаж драгоценных металлов может преследоваться по закону.
Если статья была интересная для вас,подписка на канал лучшая благодарность:)
Катушка на 220 вольт: схемы подключения
Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.
Кнопки могут быть в одном корпусе или в разных
У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.
Подключение к сети 220 V
Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.
Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.
Подключение контактора с катушкой на 220 В
Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.
С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.
Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства. Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя
Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя
При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом
Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.
Использование кнопок «Пуск» и «Стоп»
В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.
Схема включения магнитного пускателя с кнопками
Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).
Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата
Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.
Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.
В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.
Как подключить магнитный пускатель. Схема подключения.
Watch this video on YouTube
Что такое контактор
Вот что говорит об этом действующий на данный момент ГОСТ 17703-72 “Аппараты электрические коммутационные. Основные понятия.”
Здесь в качестве самовозврата используется пружина. Возможность частых коммутаций токов обеспечивается самой конструкцией.
Некоторые вопросы возникают относительно последней формулировки – “приводимый в действие двигательным приводом”. Какой элемент считать двигательным приводом?
Чтобы разобраться, опять обратимся к ГОСТу и найдем соответствующее определение.
Можно ли считать, что в контакторе установлен эл.магнитный привод? Что об этом говорит другой ГОСТ 24856-2014 “Арматура трубопроводная. Термины и определения.”
Как видите, это именно то, что нужно. В нашем случае, подвижные контакты как раз таки и приводятся в действие эл.магнитным полем катушки.
Принцип действия в контакторах тянущий – при подаче напряжения часть сердечника втягивается и неподвижные контакты замыкаются с подвижными.
Однако помимо вышеприведенных определений контактора, есть еще несколько. Например, в СТО 173330282.27.010.001-2008 “Электроэнергетика. Термины и определения.” приведена более упрощенная формулировка:
А вот что говорится в ГОСТ 60309-4-2013 “Вилки, розетки и соединители промышленного назначения”.
Смысл во всех этих расшифровках названий один и тот же, и глобальных разночтений не наблюдается.
Теперь давайте рассмотрим определение пускателя.
Как подключить контактор
При подключении контактора сразу нужно определиться с механизмом, который он будет включать. Это может быть двигатель, насос, вентилятор, нагревательные элементы, компрессоров и т. д. Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты. Поэтому продумывая цепи включения электрооборудования через контактор обязательно необходимо учесть ограничивающие ток и нагрев элементы. Для ограничения и отключения оборудования при коротких замыканиях и превышающих во много раз номинал нагрузках используются предохранители и автоматы. От длительного незначительно превышения номинальных токов работающего оборудования применяются тепловые реле.
Для того чтобы правильно подключить контактор в схему нужно чётко понимать какие из контактов силовые, а какие из них вспомогательные, то есть блок-контакты. Также нужно посмотреть на номиналы катушки включения. Там должны быть указаны напряжение его тип и величина, а также токи которые через неё протекают для нормальной работы. Во время работы силовые контакты могут погорать, поэтому их необходимо регулярно осматривать и чистить.
Как подключить модульный контактор
Модульный контактор — это разновидность обычных таких же аппаратов для коммутации, только применяются они в основном для включения и отключения распределительных щитков дистанционно. То есть включая его, подаётся питание на группу автоматов, каждый из которых, отвечает за свою определённую цепь. Укрепление его предназначено на DIN — рейке. Может коммутировать как цепи постоянного, так и переменного тока.
Подключение контактора через кнопку
Для подключения контактора через кнопку нужно изучить ниже приложенную схему. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на 220 Вольт переменного напряжения. В зависимости от напряжения стоит продумать её питание. поэтому при покупке и выборе контактора стоит учесть этот нюанс. Так как если электромагнит будет рассчитан на постоянное напряжение, то понадобится именно такой источник.
При нажатии на кнопку пуск катушка электромагнита контактора получит питание и он включится. Замкнутся силовые контакты, тем самым подастся напряжение на асинхронный двигатель. Также замкнётся блок-контакт контактора К1, который подключен параллельно кнопке стоп. Он называется электриками контакт самоподхвата, так как именно он подаёт питание на включающую катушку после того, как кнопка пуска отпускается. При нажатии на кнопку стоп от электромагнита отключается питание, силовые элементы контактора разрывают цепь и двигатель отключается.
Подключение контактора с тепловым реле
Тепловое реле предназначено для недопускания длительных незначительных токовых перегрузок во время работы электрооборудования, ведь перегрев отрицательно сказывается на состоянии изоляции. Частые превышения температуры и токов приведут к её разрушению, а значит и к короткому замыканию, и выходу из строя дорогостоящего исполнительного элемента.
При повышении тока в цепи статора электродвигателя элементы теплового реле КК будут нагреваться. При достижении заданной температуры, которая может быть регулирована, тепловое реле сработает и его контакты разорвут цепь катушки электромагнита контактора КМ.
В целях безопасности нужно помнить, что работа в цепи контактора должна производиться при полном обесточивании его. При этом автомат питания должен быть заблокирован или ключом, или запрещающим плакатом от несанкционированного, или ошибочного включения. А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию.
Справочник содержания драгметаллов
Извлечением драгметаллов (аффинаж) занимаются только уполномоченные специализированные организации – аффинажные заводы, которые имеют соответствующие лицензии и необходимое оборудование для того чтобы проводить необходимые технологические операции без вреда для окружающей среды. Мы настоятельно не рекомендуем вам пытаться самостоятельно извлекать драгметаллы из радиодеталей, катализаторов и проч., т.к. во-первых это запрещено законом, а во-вторых – не безопасно для вашей жизни и здоровья. На нашем сайте Вы можете ознакомиться с содержанием драгметаллов в радиодеталях и различном оборудовании. В радиодеталях и приборах производства СССР содержатся такие элементы как Золото Au, Серебро Ag, Платина Pt, Палладий Pd, Тантал Ta, реже Родий Rh и Иридий Ir в основном в виде сплавов. Данные драгметаллы находятся в природе в очень ограниченном количестве и поэтому имеют столь высокую ценность
В связи с этим очень важно чтобы вышедшее из строя оборудование проходило утилизацию в соответствие с законом, т.к. тем самым обеспечивается возврат драгметаллов государству и не наносится непоправимый вред окружающей среде
Пускатель ПМА-6202х220 содержит драгметаллы в количествах указанных в соответствующей технической документации, использовавшейся при производстве данного типа изделий. Указано точное соответствие до 0,1мг по массе и количеству драгметаллов.
Обращаем ваше внимание, что часто реальное содержание драгметаллов в радиодеталях на 10-25% отличается от справочного в меньшую сторону!
- Свежие записи
- Укладываем художественный паркет самостоятельно
- Как лучше всего защитить стены из газоблока от разрушения в первую зиму после строительства дома
- Арболит, он же — опилкобетон
- Особенности звукоизоляции помещений
- Глина с опилками – самый лучший и дешевый способ утепления бетонных стен дома
Назначение и устройство
Магнитные пускатели встраиваются в силовые сети для подачи и отключения питания. Работать могут с переменным или постоянным напряжением. Работа основана на явлении электромагнитной индукции, имеются рабочие (через них подается питание) и вспомогательные (сигнальные) контакты. Для удобства эксплуатации в схемы включения магнитных пускателей добавляют кнопки Стоп, Пуск, Вперед, Назад.
Так выглядит магнитный пускатель
Магнитные пускатели могут быть двух видов:
- С нормально замкнутыми контактами. Питание на нагрузку подается постоянно, отключается только когда срабатывает пускатель.
- С нормально разомкнутыми контактами. Питание подается только в то время, когда пускатель работает.
Более широко применяется второй тип — с нормально разомкнутыми контактами. Ведь в основном, устройства должны работать небольшой промежуток времени, остальное время находится в покое. Потому далее рассмотрим принцип работы магнитного пускателя с нормально разомкнутыми контактами.
Состав и назначение частей
Основа магнитного пускателя — катушка индуктивности и магнитопровод. Магнитопровод разделен на две части. Обе они имеют вид буквы «Ш», установлены в зеркальном отражении. Нижняя часть неподвижная, ее средняя часть является сердечником катушки индуктивности. Параметры магнитного пускателя (максимальное напряжение, с которым он может работать) зависят от катушки индуктивности. Могут быть пускатели малых номиналов — на 12 В, 24 В, 110 В, а наиболее распространенные — на 220 В и на 380 В.
Устройство магнитного пускателя (контактора)
Верхняя часть магнитопровода — подвижная, на ней закреплены подвижные контакты. К ним подключается нагрузка. Неподвижные контакты закреплены на корпусе пускателя, на них подается питающее напряжение. В исходном состоянии контакты разомкнуты (за счет силы упругости пружины, которая удерживает верхнюю часть магнитопровода), питание на нагрузку не подается.
Принцип работы
В нормальном состоянии пружина приподнимает верхнюю часть магнитопровода, контакты разомкнуты. При подачи питания на магнитный пускатель, ток, протекающий через катушку индуктивности, генерирует электромагнитное поле. Сжимая пружину, оно притягивает подвижную часть магнитопровода, контакты замыкаются (на рисунке картинка справа). Через замкнутые контакты питание подается на нагрузку, она находится в работе.

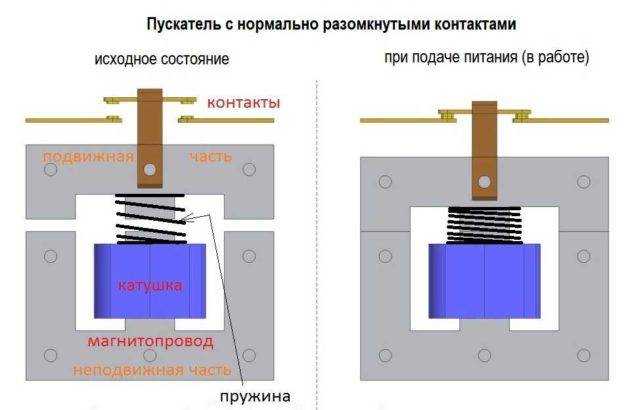

Принцип работы магнитного пускателя (контактора)
При отключении питания магнитного пускателя электромагнитное поле пропадает, пружина выталкивает верхнюю часть магнитопровода вверх, контакты размыкаются, питание на нагрузку не подается.
Подавать через магнитный пускатель можно переменное или постоянное напряжение. Важна только его величина — оно не должно превышать указанный производителем номинал. Для переменного напряжения максимум — 600 В, для постоянного — 440 В.
