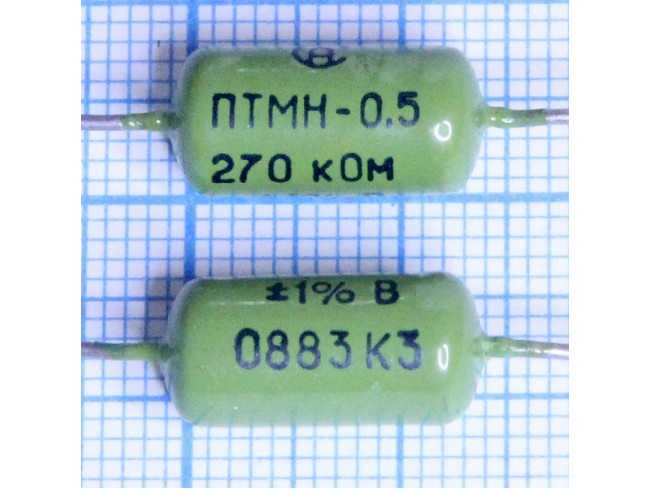

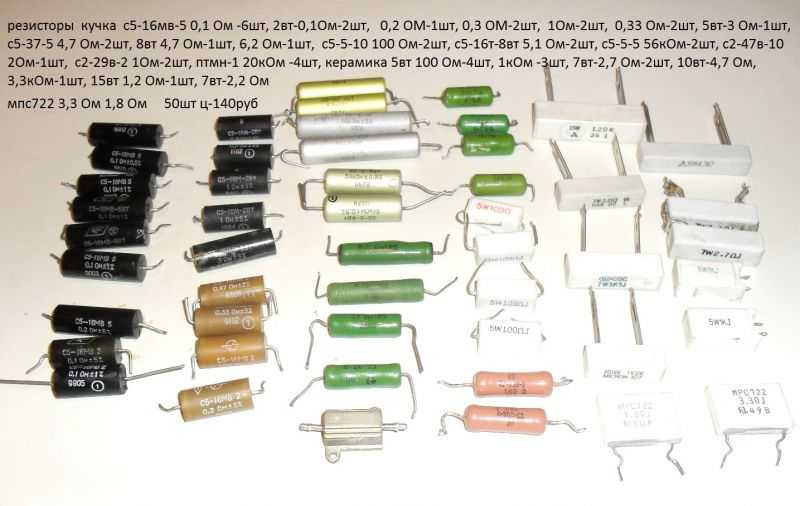

Резистор птмн 05: содержание драгметаллов и особенности использования

Содержание драгметаллов в резисторе ПТМН 05

В резисторе ПТМН 05 используются следующие драгметаллы:

• Платина (Pt) — это драгоценный металл, известный своей высокой электропроводностью и стабильностью. Он применяется в резисторе для создания точной и стабильной сопротивляемости.
• Палладий (Pd) — также является драгоценным металлом и обладает высокой электропроводностью. Он добавляется в резистор для повышения эффективности его работы и улучшения характеристик сопротивления.
• Золото (Au) — это металл, известный своей высокой электропроводностью и стойкостью к окислению. Он добавляется в резистор для улучшения его электрических свойств и снижения влияния внешних факторов.

Содержание драгметаллов в резисторе ПТМН 05 обычно указывается в процентах от общей массы резистора. Обычно они составляют около 1-5% от массы резистора, но точные значения могут варьироваться в зависимости от производителя и конкретной модели резистора.

Важно отметить, что использование драгоценных металлов в резисторе ПТМН 05 делает его более дорогим по сравнению с другими типами резисторов. Однако, благодаря высоким электрическим свойствам и стабильности сопротивления, он широко применяется в различных областях, где требуется точная регулировка сопротивляемости и высокая надежность

Учет драгметаллов при списании объектов ОС.

Списание федерального имущества осуществляется в порядке, установленном Постановлением Правительства РФ от 14.10.2010 № 834, а имущества субъектов РФ, муниципального имущества – по правилам, установленным решениями высшего исполнительного органа субъекта РФ, местной администрации соответственно.

Решение о списании объектов ОС принимается комиссией по поступлению и выбытию активов, созданной в автономном учреждении (п. 1 ст. 296, ГК РФ, ч. 1 ст. 3 Федерального закона от 03.11.2006 № 174-ФЗ «Об автономных учреждениях»):

• в отношении недвижимого и особо ценного движимого имущества, которое закреплено за ним собственником или приобретено за счет средств, выделенных собственником на его приобретение, – по согласованию с собственником имущества;

• в отношении остального имущества – самостоятельно.

Списание основных средств оформляется актом о списании объектов нефинансовых активов (кроме транспортных средств) (ф. 0504104). Разборка и демонтаж основных средств до утверждения и согласования соответствующего акта не допускаются.

При ликвидации (списании) объекта основных средств учреждение изымает из него детали, содержащие драгоценные металлы и их сплавы, классифицирует вторичное сырье по видам и определяет нормативы извлечения драгметаллов при обработке (переработке) по этим видам. Такое изъятие учреждение может производить самостоятельно либо с привлечением организаций, осуществляющих деятельность по обработке (переработке) лома и отходов драгоценных металлов (п. 23 Инструкции № 231н).

При списании основного средства и при невозможности отбора для проведения анализа представительной пробы от образовавшихся лома и отходов учреждения ведут учет драгметаллов, входящих в их состав, в пересчете на массу химически чистых драгоценных металлов на основании сведений о содержании драгоценных металлов, имеющихся в технической документации (паспортах, формулярах, руководствах по эксплуатации) (п. 22 Инструкции № 231н).

Списание основного средства оформляется актом ликвидации, в котором указываются отдельно общая масса изъятых деталей, а также масса драгоценных металлов в пересчете на массу химически чистых драгоценных металлов согласно сведениям первичных учетных документов и (или) технической документации на данный объект.

Далее основное средство списывается с карточек складского учета, и одновременно изъятые детали приходуются в карточках учета отходов по общей массе отходов и массе содержащихся в них драгоценных металлов в химически чистом виде согласно технической документации (п. 23 Инструкции № 231н).

Изъятые при демонтаже (разборке) основных средств детали, лом и отходы драгметаллов должны храниться в специальных помещениях в несгораемых шкафах, металлических ящиках или сейфах. По окончании рабочего дня они должны закрываться, опломбировываться или опечатываться и сдаваться под охрану. Вскрытие мест хранения ценностей должно производиться материально ответственным лицом, при его отсутствии – комиссией, назначаемой приказом руководителя учреждения, с составлением акта вскрытия (п. 41 Инструкции № 231н).

В силу п. 25, 43 СГС «Основные средства», п. 51 Инструкции № 157н списание основного средства с учета отражается по балансовой стоимости вместе с начисленной ранее амортизацией и убытком от обесценения (при наличии).

Как указано в п. 25, 106, 118 Инструкции № 157н, изъятые при демонтаже (разборке) основных средств детали, содержащие драгметаллы, подлежат оприходованию в составе материальных запасов на счете 0 105 36 000 «Прочие материальные запасы – иное движимое имущество учреждения» по текущей оценочной стоимости (справедливой стоимости) на дату их принятия к учету. Определяется такая стоимость комиссией учреждения по поступлению и выбытию нефинансовых активов методом рыночных цен (п. 54 СГС «Концептуальные основы»).

Для определения справедливой стоимости лома и отходов драгметаллов можно использовать учетные цены на аффинированные драгметаллы, установленные ЦБ РФ.

Оприходование деталей осуществляется на основании приходного ордера на приемку материальных ценностей (ф. 0504207) и требования-накладной (ф. 0504204). Эти документы составляются на основании акта о списании объектов нефинансовых активов (ф. 0504104), в котором проставляется отметка о получении материалов в реквизите «Результаты выбытия».

Также на основании указанного акта в инвентарной карточке учета нефинансовых активов (ф. 0504031), в разд. 3 «Движение объекта основных средств» делается запись о выбытии объекта основных средств.

Характеристики резисторов МЛТ

Постоянный резистор простой элемент – параметров у него не слишком много. Основные характеристики – номинальное сопротивление и мощность рассеивания.

Размеры

От размера резистора зависит его сопротивление и мощность – крупный элемент способен задержать больший поток электронов и меньше греется. Опытные электромеханики с первого взгляда могут отличить резистор большого номинала от маломощного.

Вид резистора	Размеры, мм	Масса, г не более
D	L	d	I
МЛТ-0,125	2,2	6,0	0,5	20	0,15
МЛТ-0,25	3,0	7,0	0,6	20	0,25
МЛТ-0,5	4,2	10,8	0,8	25	1,0
МЛТ-1	6,6	13,0	0,8	25	2,0
МЛТ-2	8,6	18,5	1,0	25	3,5

Номиналы

В электротехнике применяют ряды Е – номинальное сопротивление резисторов МЛТ будут соответствовать значениям ряда Е24 (отклонение от номинала не более 5%) и Е96 (отклонение от номинала не более 1%).

Предельные рабочие напряжения

Электрическая прочность – предельное рабочее напряжение, которое кратковременно прикладывается к выводам резистора без нарушения его работоспособности. Рассчитывается исходя из номинальной мощности резистора и его сопротивления по формуле: U=(P×R)/2.

Тип резистора	Номинальная мощность, Вт	Номинальное сопротивление	Предельные рабочие напряжения
МЛТ-0,125	0,125	8,2 Ом – 3,0 МОм	200
МЛТ-0,25	0,25	8,2 Ом – 5,1 МОм	250
МЛТ-0,5	0,5	1 Ом – 5,1 МОм	250
МЛТ-1	1	1Ом – 10МОм	500
МЛТ-2	2	1 Ом – 10 МОм	700

Зависимость допустимой мощности от температуры окружающей среды

В зависимости от температуры одна и та же мощность рассеивания может вызвать значительный нагрев сопротивления и в итоге разрушение места соединения резистора с выводами и локальный перегрев и плавление резистивного слоя.

Температурный коэффициент сопротивления

Под влиянием протекающего тока и внешней температуры сопротивление резистора меняется – сильное изменение может нарушить работу схемы. ТКС – показатель изменения сопротивления при изменении температуры на 1 градус.

Для металлопленочных сопротивлений ТКС при температуре окружающей среды:

1. От -60 до +25 градусов – ±0,0012.
2. От +25 до предельной:

• до 10 кОм – ±0,0006;
• от 11 кОм до 1 Мом – ± 0,0007;
• более 1 Мом – ± 0,001.

Какие драгметаллы содержится в платах

Для печатных плат с драгметаллами при изготовлении применяют химическое никелирование и иммерсионное золочение. Благодаря чему обеспечивается хорошая смачиваемость припоем и плоские контакты площадок для поверхностного монтажа.

Также добавление золота в платы способствует электрометаллизации, препятствует изливанию меди на поверхности через пористый золотой слой покрытий. Иммерсионное золотое покрытие не вредит здоровью человека в отличие от свинцового. Обеспечивает платам более ровную поверхность. Хотя и в какой-то мере ухудшает процесс пайки.

Защитные покрытия в платах могут быть разными для создания дополнительного слоя. Используется серебро, покрывающее контактные перемычки. Площадки у микропечатных плат сначала покрываются никелем, затем иммерсионным золочением толщиной под пайку 0,5 МКМ. Толщина покрытия жестким золотом составляет 0,2-0,5 мкм. Такое напыление применяется для гальванического золочения контактов разъема. Мягкое золото толщиной 3,0 МКМ используется под сварку золотой либо алюминиевой проволокой.

Драгметалл в печатных платах

Драгметаллы серебро и золото в печатных платах измеряется в наномерном диапазоне. Но это затратный процесс. Требует наличия высокотехнологичного оборудования. Значит, перерабатывать платы нецелесообразно. Однако, при создании официального производства объемы перерабатываемого сырья могут быть увеличены благодаря постоянному росту количества электронной техники и ее неизбежному устареванию с годами.

Описание резисторов МЛТ

Постоянный резистор применяется для обеспечения нормальной работы компонентов электрической схемы в качестве ограничителя тока, делителя напряжения, шунта или нагрузки, монтируется навесным монтажом.

Как выглядят

Металлопленочный резистор состоит из керамической трубчатой основы с нанесенным на нее тонким слоем металлизированной пленки из специального резистивного материала. Величина номиналов сопротивления зависит от состава пленки и числа витков спирали, нарезанной на керамической основе.

По краям трубчатого основания надеты латунные колпачки с медными посеребренными проволочными выводами для монтажа в схему.

Для защиты от механических повреждений токоведущий слой покрыт влагостойкой органической эмалью с нанесенной на ней маркировкой.

Чаще всего эмалевое покрытие красного цвета с нанесенной на него буквенно-цифровой или цветовой маркировкой.

Какие особенности имеют

По способу изготовления резисторы МЛТ могут быть с нарезкой спиральной канавки и безнарезные. Наиболее надежными считаются безнарезные, омическое сопротивление которых до 2кОм.

Во время работы все резисторы нагреваются, рассеивая выделяющееся тепло. Расположение маломощных металлопленочных сопротивлений рядом с более мощными вызывает интенсивный нагрев и преждевременный выход элемента из строя – оптимальным считается расположение резистивных элементов на расстоянии двух диаметров между ними.

Эксплуатационный запас советских сопротивлений велик, однако они подвержены старению – при длительном хранении в отапливаемом помещении происходит окисление и кристаллизация проводящего слоя, отвердевание защитного покрытия.

Когда и кем производились

Металлопленочные резисторы выпускались с 1964 по 1993 годы – это были самые «ходовые» сопротивления в СССР, которые и сейчас используются многими радиолюбителями.

Заводы советской промышленности, занимающиеся выпуском металлопленочных резисторов – Нижегородский завод «Орбита» (сейчас НПО ЭРКОН), «Кермет» в Пензенской области.

Применение ПТМН-05 в электронике

Резисторы с содержанием драгоценных металлов, такие как ПТМН-05, имеют широкое применение в сфере электроники. Надежные и стабильные характеристики этого типа резисторов позволяют использовать их в различных электронных устройствах.

Одним из основных преимуществ ПТМН-05 является его низкое температурное отклонение, что позволяет обеспечивать стабильную работу электронных устройств даже при значительных изменениях температуры.

ПТМН-05 также отличается высокой точностью, что позволяет использовать его в точных измерительных приборах, где требуется минимальная погрешность.

Этот тип резисторов также обладает высокой надежностью и долговечностью. Он устойчив к воздействию вибраций, ударов, высоких температур и других неблагоприятных факторов, что делает его идеальным для применения в условиях экстремальных рабочих условий.

Применение ПТМН-05 можно найти во многих областях электроники, включая медицинскую, автомобильную, промышленную и другие сферы.

В медицине, ПТМН-05 используется в различных медицинских приборах, включая электрокардиографы, электростимуляторы и другие. Благодаря своим высоким электрическим характеристикам, ПТМН-05 позволяет точно измерять и передавать сигналы в этих приборах.

В автомобильной электронике, ПТМН-05 используется для изготовления различных силовых и низкочастотных резисторов. Это позволяет обеспечить эффективную работу различных систем и устройств в автомобилях.

В промышленности, ПТМН-05 используется в электронных схемах контроля и управления. Благодаря своим стабильным и точным характеристикам, ПТМН-05 обеспечивает надежную работу систем автоматизации и контроля процессов.

Применение резистора ПТМН-05 в электронике:
Медицинская электроника
Автомобильная электроника
Промышленная электроника

Описание свойств ПТМН-05

Одной из главных характеристик ПТМН-05 является его высокая точность. Благодаря использованию драгоценных металлов, резистор обладает очень малой погрешностью и способен удовлетворить самые требовательные технические требования.

Еще одним важным свойством ПТМН-05 является его низкий температурный коэффициент сопротивления. Это означает, что сопротивление резистора практически не изменяется при изменении температуры окружающей среды. Такое свойство делает ПТМН-05 идеальным выбором для применения в условиях переменных температурных условий.

Кроме того, ПТМН-05 обладает высокой надежностью и долговечностью. Резисторы этого типа протестированы на длительное время и могут работать без сбоев и деградации в течение многих лет.

Выводя сводиться к тому, что ПТМН-05 – это надежный и точный резистор с низким температурным коэффициентом сопротивления. Он идеально подходит для использования в различных электронных устройствах, где требуется высокая точность и надежность.

Резистор ПТМН 05: особенности и применение

Основное преимущество резистора ПТМН 05 состоит в его низкой стоимости. Это обусловлено простотой производства и широким распространением углерода, используемого в его изготовлении.

Другой важной особенностью резистора ПТМН 05 является его высокая точность. Он имеет низкое отклонение от номинального значения сопротивления, что делает его надежным и предсказуемым элементом в электрических схемах

Резистор ПТМН 05 широко применяется в различных областях электроники, включая радиоэлектронику, силовую электронику, автоматику и другие. Он часто используется для контроля тока и напряжения в электрических цепях.

Кроме того, резистор ПТМН 05 может быть использован в качестве загрузочного резистора, который поглощает избыток энергии в цепи и защищает другие элементы от повреждения. Также он может использоваться в фильтрах для устранения помех и сглаживания сигнала.

В заключении стоит отметить, что резистор ПТМН 05 является универсальным элементом, который широко применяется в электронике благодаря своим особенностям и надежности

Он является важной составляющей многих электрических схем и позволяет успешно реализовывать различные задачи в области электроники

К561ИД1 К176ИД1(CD4028A, CD4028)

Микросхемы К561ИД1 и К176ИД1 (CD4028A, CD4028) — универсальный дешифратор. Дешифраторы К561ИД1, К176ИД1 (CD4028A, CD4028) применяется для преобразования входного четырехразрядного двоично-десятичного кода в десятичный или четырехразрядного двоичного в октальный. Дешифраторы К561ИД1, К176ИД1 (CD4028A, CD4028) имеют десять выходов (при октальном, восьмеричном коде используются восемь выходов), а также четыре входа А — D (для получения остального кода необходимы только три входа А — С). Вход D, если на нём напряжение высокого уровня, используется как запрещающий при остальном преобразовании. Если вход D не используется, то на него следует подать ноль напряжения. Все состояния дешифраторов К561ИД1, К176ИД1 (CD4028A, CD4028) перечислены в таблице, где А — вход младшего разряда.

Время задержки распространения от входов до выходов не превышает 290 нс, время установления — менее 150 нс.

На рисунке показана схема преобразователя четырехразрядного кода в десятичный или шестнадцатиричный, т. е. гексадецимальный. Для этой схемы дана таблица кодов. В таблице в первых четырех колонках D—А последовательно перечислено 16 возрастающих состояний двоичного кода от 0000 до 1111. Последующие две колонки отведены гексадецимальным кодам: двоичному и коду Грея, колонки 7…10 содержат четырехразрядные десятичные коды: код «без трех», код Грея «без трех», код Айкена, код формата 4-2—2—1, В колонке номеров выходов указаны выходные высокие уровни. Выбрав номер выхода N (от О до 15), по строке, где зафиксировано, что на этом выходе появилось напряжение высокого уровня, можем определить, какая цифра соответствует в данной ситуации каждому из шести вышеперечисленных кодов. В кодах «без трех» не используются три комбинации, где мало младших единиц В (или наоборот, мало младших нулей Н).

Зарубежным аналогом микросхемы К561ИД1 является микросхема CD4028A, а зарубежным аналогом микросхемы К176ИД1 является микросхема CD4028.

Напряжение питания

3-15 В

Ток потребления при максимальном напряжении питания

1 мА
Время задержки распространения

290 нс

Выходной ток низкого уровня

0,45 мА
Температура окружающей среды
-45…+85оС

Корпус микросхемы
238.16-1

Вход
Коды
Номер выхода

D
C
B
A
Код двоичный 4 бита
Код Грея 4 бита
Код «без трёх»
Код Грея «без трёх»
Код Айкена
Код 4-2-2-1

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

Н
Н
Н
Н

В

Н
Н
Н
В
1
1

1
1

В

Н
Н
В
Н
2
3

2
2

В

Н
Н
В
В
3
2

3
3

В

Н
В
Н
Н
4
7
1
4
4

В

Н
В
Н
В
5
6
2

3

В

Н
В
В
Н
6
4
3
1

4

В

Н
В
В
В
7
5
4
2

В

В
Н
Н
Н
8
15
5

В

В
Н
Н
В
9
14
6

5

В

В
Н
В
Н
10
12
7
9

6

В

В
Н
В
В
11
13
8

5

В

В
В
Н
Н
12
8
9
5
6

В

В
В
Н
В
13
9

6
7
7

В

В
В
В
Н
14
11

8
8
8

В

В
В
В
В
15
10

7
9
9

В

Расшифровка маркировки советских резисторов

Маркировка советских резисторов МЛТ-1 и МЛТ-2 имеет буквенно-числовое обозначение и содержит:

• две цифры и букву;
• три цифры и букву.

Буквенный код:

• омы – R или Е;
• килоомы – К ;
• мегаомы – М.

Порядок расположения цифрового кода:

• номинал из целого числа ставился перед буквой – 33К (33 ома);
• номинал меньше единицы ставился после буквы – R 27 (0,27 ом), М68 (0,68 МОм или 680 КОм);
• номинал из целого числа с десятичной дробью разбивался на две части – целое число перед буквой, десятичную дробь после – 5K6 (5,6 КОм).

Еще одна цифра на корпусе означала отклонение от номинала сопротивления.

МЛТ-1

На корпус наносился код, которые обозначал:

• МЛТ – металлопленочный резистор с лаковым слоем термоустойчивый;
• 1– мощность рассеивания в ваттах;
• 47К – сопротивление 47 Ком;
• 5% – допустимое отклонение от номинала 5%.

Другие

Маленький размер корпуса резисторов мощностью менее 0,25 ватт не позволял нанести буквенно-числовой код, поэтому для них применялась маркировка, состоящая из четырех полос (колец) разного цвета.

Первая полоса наносилась ближе к краю резистора, остальные так, чтобы не затруднять чтение кода.

Цветовые полоски располагались слева направо и обозначали:

1. Первая, вторая – номинал.
2. Третья – множитель.
3. Четвертая – отклонение от номинала в %.

Каждая цифра от 0 до 9 имела цветной код:

• черный – 0;
• коричневый – 1;
• красный – 2;
• оранжевый – 3;
• желтый – 4;
• зеленый – 5;
• синий – 6;
• фиолетовый – 7;
• серый – 8;
• белый – 9.

После цифр располагалась полоса, символизирующая десятичный множитель – на которое надо умножить число, образованное первыми двумя полосками:

• серебристый – 0,01;
• золотой – 0,1;
• черный – 10;
• коричневый – 100;
• красный – 1000;
• оранжевый – 10000;
• желтый – 100 000;
• зеленый – 10 000 000;
• синий – 1 000 000;
• фиолетовый – 10 000 000;
• серый – 100 000 000;
• белый – 1000 000 000.
