Содержание драгметаллов в радиодеталях: список деталей и микросхем

Как отличить палладий от платины в радиодеталях

Мнение эксперта
Всеволод Козловский
6 лет в ювелирном деле. Знает все о пробах и может определить подделку за 12 секунд

Большинство платиноидов имеют сходные физико-химические характеристики. Среди них – особое строение атомной решетки, что обуславливает их приятный благородный блеск. Визуально Ag, Pt, Pd очень схожи. Поэтому, чтобы их различить, потребуются некоторые реактивы. Удобнее всего приобрести специальные пробники для качественных реакций на эти металлы.

Может помочь знание химии. Палладий, в отличии от платины, реагирует с концентрированной азотной кислотой, при этом капелька HNO3 приобретет красноватый оттенок.

Способы выделить палладий из радиодеталей

Palladium – наиболее химически активный элемент из всех платиноидов. Существует несколько способов получения этого металла:

  1. Электролитический – при помощи концентрированной HCl.
  2. Метод вытравливания – палладиевый лом, дабы очистить его от других металлов, выдерживают сутки в соляной кислоте, затем отфильтровывают.
  3. Аффинаж.

Поскольку именно методом аффинирования, в результате последовательной цепи химических реакций, можно получить чистый Pd, расскажу подробнее именно об этом методе:

  1. В палладиевом ломе, скорее всего, будет несколько драгоценных элементов. Поэтому выделять их нужно будет поэтапно.
  2. Все драгметаллы растворяются в царской водке – смеси концентрированных азотной и соляной кислот в соотношении 1:3. Все радиодетали с потенциальным содержанием палладия опускаем в этот раствор. Помним о технике безопасности – защищаем руки, глаза и органы дыхания.
  3. Процесс растворения, в зависимости от количества лома, может длиться до 2 суток. Колбу периодически следует помешивать. Если раствор окрашивается в бордовый оттенок – наличие палладия очевидно.
  4. Далее – восстановление нужных нам веществ. Pd можно восстановить из раствора йодидом калия.
  5. Чтобы отделить Palladium от Aurum, если он был в составе лома, в колбу добавляется аммиак. Жидкость с растворенными металлами оставляем еще на 2 дня.
  6. Следующим этапом фильтруем золотой раствор. Золото восстанавливают цинком.
  7. И последнее: палладиевый фильтрат заливаем небольшим количеством соляной кислоты. Получившийся желто-оранжевый осадок фильтруем, несколько раз промываем водой, затем спиртом, высушиваем и в результате получаем палладиевый порошок, который можно переплавить при помощи бензиновой или газовой горелки.

Один из вариантов аффинажа палладия из радиодеталей показан в этом видео.

Таблица содержания драгметалла в гр для реле РЭС-22

Чем раньше по году было произведено реле, тем выше содержание драгметаллов. Это характерно для любых радиоэлементов в большинстве случаев.

  • Например для РЭС 22:
    • Серия 133, 200-299 до 74 года — золото 0,55 гр
    • Серия 133, 200-299 до 1974-1982 года — золото 0,35 гр
    • Серия 023-09, 023-10, 023-11 после 1982 года — золото 0,1-0,375 гр

Золото и серебро в рассматриваемом реле 999 пробы.

  • Помимо чистых металлов используются сплавы, такие как:
    • золото и никель
    • платина и иридий (90/10)
    • палладий и вольфрам (95/5)
    • палладий, цирконий и хром

МПГ — металлы платиновой группы (рутений, родий, палладий, осмий, иридий, платина) — отсутствуют.За исключением некоторых РЭС 22 в которых — 0,00047 золота и 0,00044 родия гр в 1 шт.

Стоит учесть, после переработки иногда удаётся получить не весь драгметалл указанный в паспорте. По этой причине приведён расчёт учитывая норму возврата (Н.возвр). Были изучены разные источники и собраны средние данные по возврату. Хотя для некоторых элементов возврат драгметалла возможен на 100%. Так или иначе ориентироваться на нормы возврата будет более реалистичным, поскольку скупаются радиоэлементы дешевле цены металла в них.

Важный нюанс. Производить изделия могли в разное время и у разных изготовителей, что может сказаться на базовом значении веса драгметалла, а в последствии и на переработанном. Как уже было сказано, более старые детали часто содержат больше драгметаллов. Новые же, по причине развития техпроцесса, иногда вовсе без драгметалла.

Цена предлагаемая скупщиками

Посмотрев на расценки, видно что скупщики принимают реле за 50% — 100% от текущей курсовой стоимости драгметалла. Для того чтобы лучше ориентироваться в цене, желательно свериться с актуальной ценой на мировых торговых биржах.

  • Ориентировочные колебания цены покупки:
    • 25 — 30 руб за 1 гр серебра
    • 1500 — 1840 руб за 1 гр платины
    • 2200 — 2700 руб за 1 гр палладия
    • 2100 — 2800 руб за 1 гр золота
  • Примечания относительно цен на металлы
    • Платина «на дне», если поднимется к исторически максимальным значениям, грамм будет стоить 3500 руб.
    • Палладий напротив существенно выше, если курс вернётся к среднему, то грамм будет стоить 600 руб.
    • Серебро по 30 руб, это исторически средние значения, если грамм вернётся к пиковому, то будет стоить 85 руб. Так, с 2003 года по 2011 год серебро выросло с 10 до 90 рублей за грамм. Затем к 2015 году упало до 28 и с тех пор колеблется с 28 до 40 руб за грамм.
    • Золото неуклонно росло с 2005 по 2012, с цены 800 до 3800 руб за грамм. С тех пор упало почти в 2 раза и колеблется в диапазоне 2100-2800 руб за грамм с 2013 года.

Целесообразно такие реле сдавать на лом после выработки ресурса, как изделия они стоят иногда существенно дороже.

Стоимость реле как изделия

Цены в основном распределены от 20 — 600 рублей за штуку. Сильно колеблются в зависимости от характеристик, производителя и года выпуска.

  • Цены для примера, за 1 шт:
    • РЭС22 РФ4.500.130 — 21,4 руб
    • РЭС22 РФ4.523.023-0701 — 65,5 руб
    • РЭС22 РФ4.500.163 — 172 руб
    • РЭС22 РФ4.523.023-0801 — 373 руб
    • РЭС22 РФ4.523.023-00.01 — 568 руб

Цены на лом палладия

Цены на лом зависят от многих параметров – чистота, количество, наличие пробы, известности марки. Если это чистый элемент, добытый путем аффинажа, есть шанс сбыть его за неплохую цену. В радиодеталях проба палладия обычно пятисотая, и его стоимость редко превышает 500 рублей за грамм.

Пункты приема могут оценивать изделие поштучно, особенно если сохранилась маркировка. А некоторые детали, например конденсаторы, коллекционеры могут купить по стоимости, в разы превышающей стоимость палладия в них. Поэтому прежде чем предпринимать попытки переплавить лом самостоятельно, проконсультируйтесь со специалистами.

Драгметаллы в конденсаторах КМ

Использование в конденсаторах таких материалов как палладия, платины и серебра обусловлено технологическими требованиями и имеет рациональную основу.

Конструктивно конденсаторы выполнены из керамического диэлектрика с нанесенным на него с двух сторон тонким слоем металла (обкладка конденсатора). От выбранного материала диэлектрика и обкладок зависят технические и эксплуатационные характеристики конденсатора.

В качестве диэлектрика используют специальную керамику на основе титаната кальция, циркония и бария. Технологии позволяют получить сверхтонкие слои диэлектрика и собирать их в сэндвичи. Это обеспечивает низкую электрическую проводимость, емкости конденсаторов от долей пикофарад и номинальное напряжение в широком диапазоне.

В качестве обкладок керамических конденсаторов используют палладий, платину и серебро. Эта группа металлов устойчива к действию сульфидов, предотвращает окисление при обжиге и значительно повышает температурную стабильность емкости конденсаторов. Обеспечивает нормированные значения емкости с заданными отклонениями, прогнозируемый ТКЕ, минимизирует значения паразитных параметров, уменьшает влияние внешних факторов, повышает долговечность и надежность.

В зависимости от применяемой технологии нанесения металлов на диэлектрик, варьируется использование и содержание одного из этих драгметаллов в обкладках конденсаторов. При технологическом требовании высокой температуры обжига керамики применение серебра ограничено и больше используется палладий и платина.

Так содержание палладия в электродах керамических монолитных конденсаторов доходит до 78-95%. А от массы всего конденсатора содержание платины может доходить до 0,6%, а палладия до 7%.

Любопытная информация: оказывается, из всего объема палладия, который необходим для электронной промышленности, доля палладия, используемого для производства керамических конденсаторов, может доходить до 60%.

С учетом того, что технологии производства конденсаторов осваивались последовательно, исходя из технических требований, то и содержание этих драгметаллов в конденсаторах должно зависеть, как от завода, так и от года их производства.

Как уже говорилось выше, содержание керамических конденсаторов в отработанной электронной аппаратуре может доходить до 20% от количества компонентов, а в некоторых изделиях — и выше. Проблема переработки отходов электронной промышленности сегодня — фактически нерешенная проблема. В связи с этим, на рынке существует достаточно большое количество предложений, призывающих собирать и сдавать непригодные к эксплуатации электронные устройства.

По керамическим конденсаторам КМ составлены перечни с признаками, определяющими тип конденсаторов и их ориентировочную ценность. Содержание этих «списков» может отличаться друг от друга, но прослеживается общность определенных параметров, по которым можно определить ценность того или иного типа конденсатора КМ.

Ниже приведены некоторые группы предложений от разных скупщиков конденсаторов. В столбце «Пример маркировки» знак «/» указывает на разделение строчек надписи на самом корпусе конденсатора.

Основные характеристики

Конденсаторы КМ — это керамические монолитные конденсаторы в корпусном и бескорпусном исполнении. Они относятся к подклассу конденсаторов постоянной емкости. По классификации — это низковольтные конденсаторы с напряжением до 1600 В. Диапазон ёмкости — от 16 пФ до 2,2 мкФ. Много это или мало? Для сравнения скажем, что ёмкость Земли составляет порядка 710 мкФ.

Группа низковольтных конденсаторов КМ подразделяется на низкочастотные и высокочастотные. По назначению они делятся на три группы: 1, 2 и 3.

— группа 1 используется, когда существенным являются высокая стабильность емкости и малые потери; — группа 2 — когда не существенно то, что характерно для группы 1; — группа 3 — как и вторая группа, но предназначена для работы в низкочастотных цепях.

Существует больше десяти основных электрических параметров для каждого конденсатора и более 25 эксплуатационных характеристик. Подчеркнем — это только основные, полный список близок к 60-ти. Остановимся на некоторых из них.

Номинальная емкость. Это значение стандартизировано и выбирается из определенного ряда — Е3, Е6, Е12, Е24, Е48, Е96, Е192. Для каждого десятичного интервала цифры после Е указывают на количество номинальных значений. Так, например, для Е6 имеем ряд номинальных значений емкости: 1,0 1,5 2,2 3,3 4,7 6,8 (для каждого десятичного интервала).

Для номинальных значений существует предел допустимых отклонений, который выражается в процентах. Например: ±0,1%, ±0,25%, . ±30%, (-10+30)%, (-20+50)%.

Номинальное напряжение. Это напряжение, при котором конденсатор может работать в определенных условиях и сохранять свои параметры в допустимых пределах. Для конденсаторов КМ в зависимости от модификации диапазон значений лежит в пределах от 25В до 250В.

Температурный коэффициент емкости (ТКЕ). Он применяется для конденсаторов с линейной зависимостью емкости от температуры.

Значение ТКЕ: по этому параметру можно определить, на сколько изменится емкость конденсатора, если температура окружающего воздуха изменится на один градус в заданном диапазоне температур (используют шкалы как Цельсия, так и Кельвина). Ряд ТКЕ конденсаторов КМ: П33, МПО, М47, М75, М750, М1500, Н30, Н50, Н90.

Где и какие драгметаллы содержатся?

К сожалению, современное производство старается максимально удешевить все, что только можно, а поэтому сравнительно новая техника если и содержит драгоценные металлы, то совершенно в незначительных количествах. По крайней мере, из бытовых приборов и другой достаточно широко распространенной техники на данный момент не получится выделить что-либо действительно стоящее, поэтому стоимость таких устройств и деталей стремится к нулю, как только они теряют практическую ценность.

Совсем другое дело — техника и электроника, произведенная в советское время, особенно если эта техника создавалась не для массового пользования, а для интересов государства. Ресурсов на разработку и производство подобных устройств не жалели, поэтому многие приборы даже в единичном экземпляре содержат достаточно драгоценных металлов, чтобы их стоимость оценивалась в несколько тысяч и больше.

Какие драгоценные металлы можно найти?

В большинстве случаев использовались серебро и золото, по причине их сравнительной дешевизны и достаточно широкого распространения. Однако, эти драгметаллы далеко не единственные, которые можно встретить в радиодеталях, и другие металлы порой стоят во много раз дороже золота.

Есть шанс встретить следующие драгметаллы в радиодеталях:

В некоторых случаях можно встретить и редкоземельные металлы некоторых видов. Шанс последнего варианта сравнительно невелик, поскольку дорогостоящее производство и применение редкоземельных металлов в составе радиодеталей должно быть обусловлено необходимостью и целесообразностью. Массовое производство бытовых приборов, естественно, такую необходимость не создавало даже во времена СССР, а потому и шанс на успешные поиски невелик.

Какие приборы содержат драгметаллы?

Максимальное количество драгоценных металлов находится внутри советской измерительной техники и вычислительных приборов.

Примерами такой техники являются:

  • Электронные модели вольтметров;
  • Генераторы, в особенности высокочастотные;
  • Синтезаторы частот;
  • Осциллографы;
  • Частометры.

Практически во всех таких устройствах количество деталей, содержащих драгоценные металлы, максимально велико в сравнении с другой техникой. Впрочем, крайности есть и здесь: одни устройства могут иметь до нескольких грамм драгоценных металлов внутри, тогда как другие устройства имеют незначительное количество, не стоящее затрат на поиски и сдачу.

Разъёмы

Разъёмы, содержащие драгметаллы.

  • Разъёмы отечественного производства всех серий только с жёлтыми контактами!
  • Разъёмы отечественного производства в пластиковых корпусах не надо разбирать, так как на корпусе разъёмов стоит маркировка и год выпуска. Это напрямую влияет на цену разъёмов.
  • Контакты (лигатура) от отечественных разъёмов с жёлтым покрытием контактных частей, в том числе от разъёмов круглого сечения 2РМ, ШР, СНЦ, ОНЦ и подобных в алюминиевых корпусах.
  • Все разъёмы с посеребренными (белого цвета) контактами необходимо разбирать на лигатуру, в целом виде данные разъёмы не покупаем. Лигатура — это извлечённые из корпуса разъёма контакты.
  • Разъёмы импортного производства определённых марок с полностью жёлтыми контактами.
  • Разъёмы с материнских плат и подобные разъёмы не покупаем в целом виде не покупаем, необходимо разбирать на контакты (лигатуру).
  • Ламели жёлтого и серого (стального) цвета от плат отечественного и импортного производства.
  • Посеребренные ламели не подходят для продажи. Посеребренные ламели, как правило, ещё и частично покрыты чёрным налётом (окислом).
  • Дополнительную информацию по данным радиодеталям смотрите на странице «Разъёмы».

В каких радиодеталях содержится

При производстве советских приборов использовались драгметаллы, поскольку в то время рынок был ориентирован на высокое качество. Благородные металлы устойчивы к действию неблагоприятных условий внешней среды, не истираются и не окисляются

В каких именно радиодеталях можно найти золото, палладий и платину, можно догадаться по их важности в устройствах

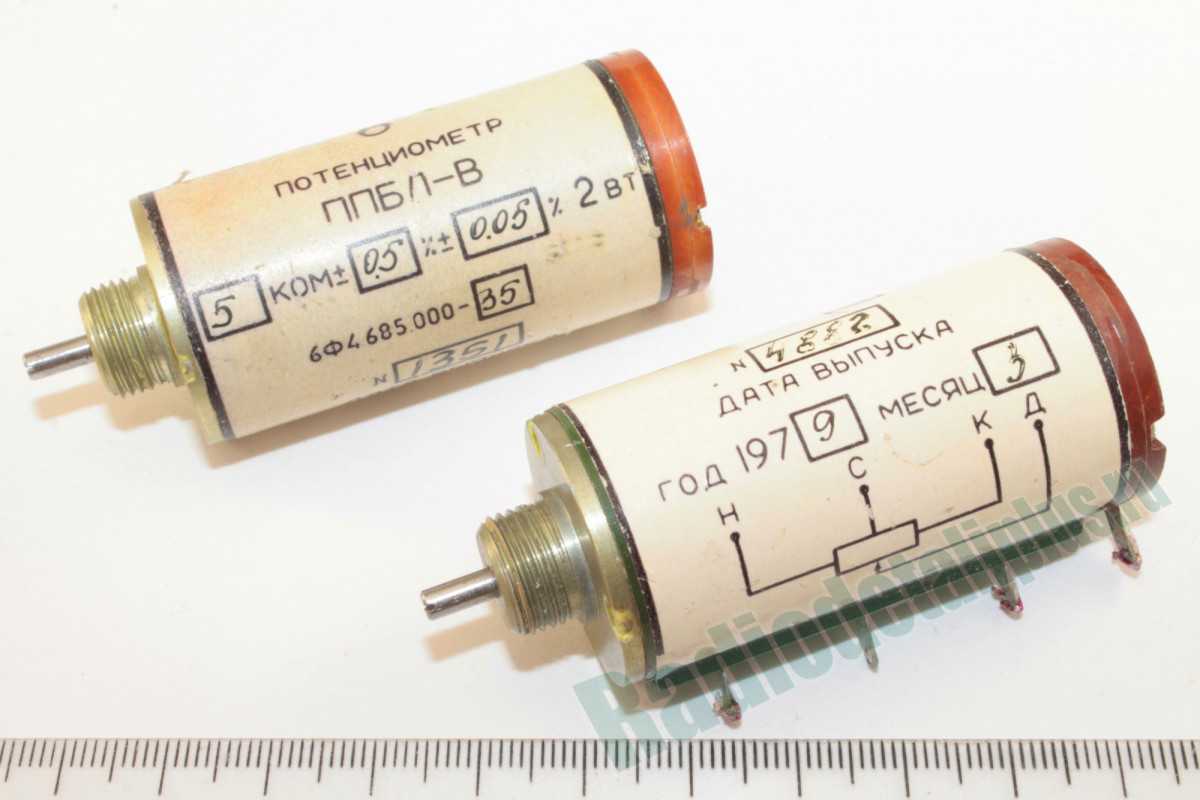

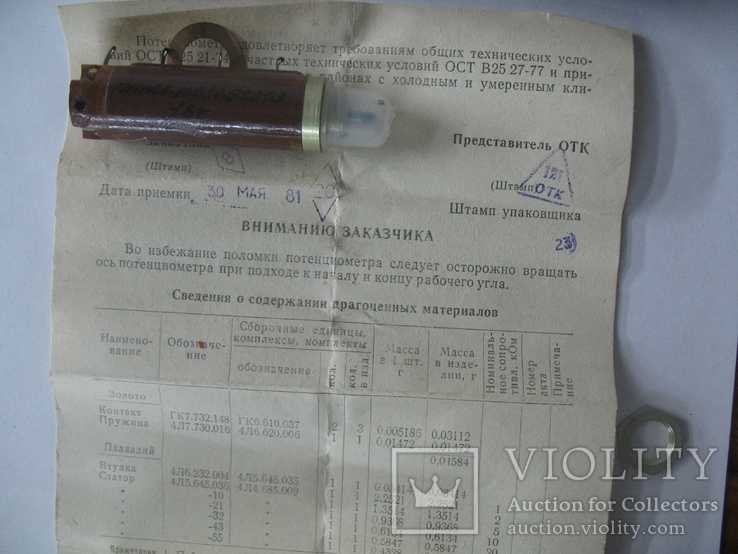

Приблизительное процентное содержание палладия в радиодеталях.

Наименование элемента Процентное содержание палладия (%)
Спирали и обмотка реохорд маркировок КСП, КСУ, КСД и потенциометров ПТП-2 80
Контакты реле КСП, реле РЭС 7 и 8 78

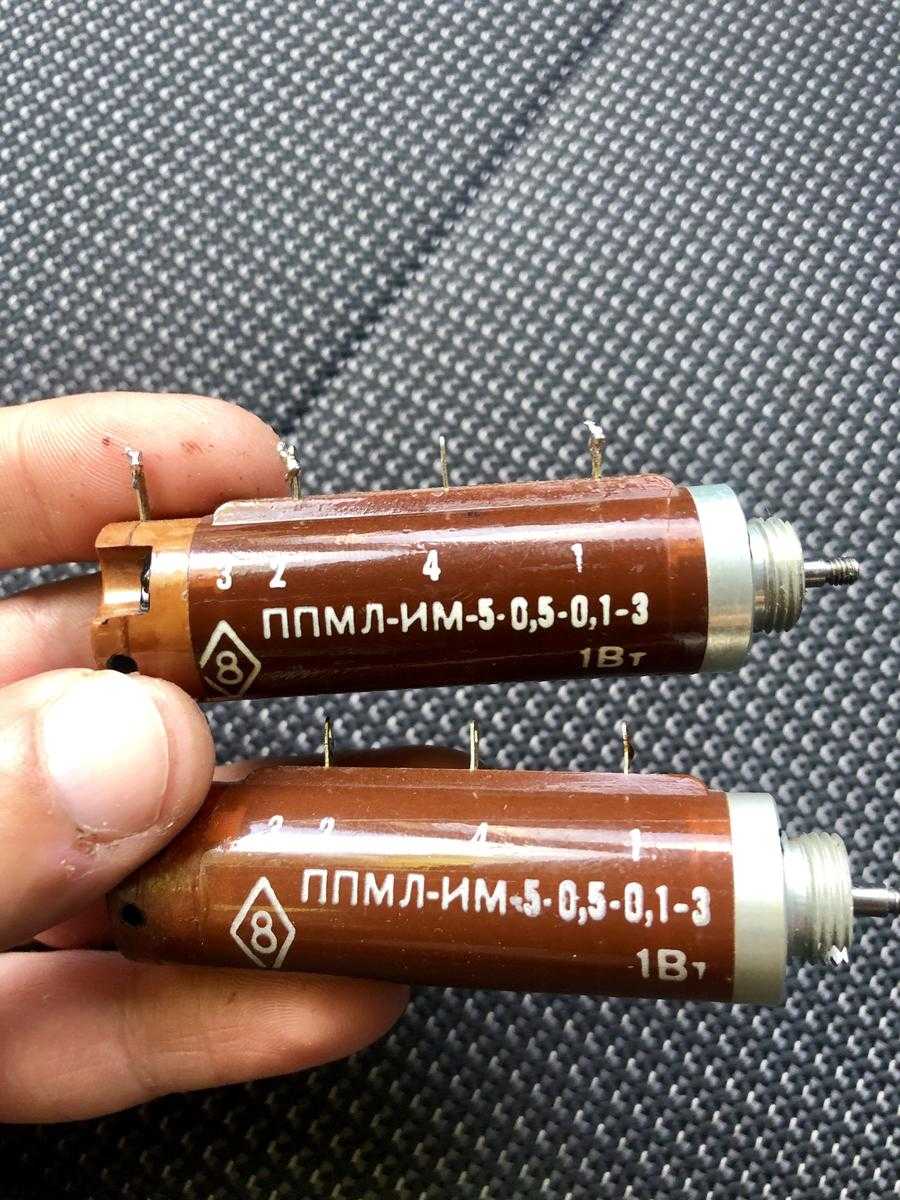

Конденсаторы ППМЛ ИМ 60
Контакты с резисторов СП5-14 22 Ом и СП5-14 33 Ом 58
Иголки контактной группы резисторов СП5-17-10 Ом, СП3-37 28
Обмотка валиков и контактная группа резисторов, ПП3 от 40 до 47 20
Площадки контактов, кружки СП5 18

Какие радиодетали содержат больше всего Pd

  1. Радиотехнический лом военного электронного оборудования.
  2. Палладиевые конденсаторы (обычно зеленые) с маркировкой КМ.
  3. Металлические сердцевины резисторов.
  4. Проволока осциллографов типов С114 — 125, С1-9-9.
  5. Контакты переключателей.

Большинство полупроводниковых устройств содержит металлы платиновой группы, но в незначительных для проведения аффинажа количествах.

Где еще его можно найти

Палладий можно извлекать из деталей компьютеров. Здесь действует тот же принцип – чем старше агрегат, тем больше шансов получить хороший выход металла.

В современных микросхемах есть Pt-Pd сплав, но выход палладия из этих деталей будет незначительным. А вот поискать микросхемы пионерных образцов стоит.

Сегодня палладий применяют в качестве катализатора в системах очистки воздуха от выхлопных газов, а в СССР его использовали в фильтрах противогазов типа ДП-2
