К565РУ3

Подключение к ПК и софт

Тестер подключается к компьютеру напрямую через miniUSB-разъём. Для работы потребуется установить драйвер для CH340G (преобразователь USB-UART).

Для обновления прошивки рекомендуется использовать эту консольную утилиту.

Для отладки тестов имеется программа, написана на Java и требует Java Runtime версии не менее 8. При запуске под ОС Windows требуется 32-битная версия JRE, которую можно взять,
например, установив среду Arduino.

Программное обеспечение позволяет

1. писать, компилировать и отлаживать тесты
2. считывать содержимое ПЗУ
3. запускать тестирование микросхем с отображеием результатов (тестер может работать без дисплейного модуля)
4. обновлять прошивку тестера

Запускаетя командой

Сначала надо инициализировать устройство. В главном меню -> «Device» -> «Connect to» отобразит список обнаруженных COM-портов. Среди них надо выбрать
порт, к которому подключён тестер. В случае успеха соединение будет установлено, а имя порта запомнено, в меню Device появится команда подключения
именно к этому (последнему успешному) порту.

Команда меню Device -> «Device info» покажет окно информации об устройстве. Тут можно посмотреть версию прошивки, сделать резервную копию прошивки
и обновить её (кнопки «Read firmwre» и «Write firmware» соответственно).

В меню -> Windows можно открыть одно из трёх окон тестера. «Test builder» — это редактор и отладчик тестов. Тут можно писать, компилировать,
и запускать тесты, выполняя их пошагово.

Также есть режим ручного теста.

Команда меню -> Windows -> Programmer открывает окно программатора (пока тут можно только считывать содержимое микросхем ПЗУ).

Команда меню -> Windows -> «Logic tester» открывает окно теста логических микросхем. Тут можно запустить автотест логических микросхем,
аналогично тому, как это делается в тестере.

Definition

⇨ of Wikipedia

   Advertizing ▼

Wikipedia

К565РУ3

Материал из Википедии — свободной энциклопедии

Перейти к: ,

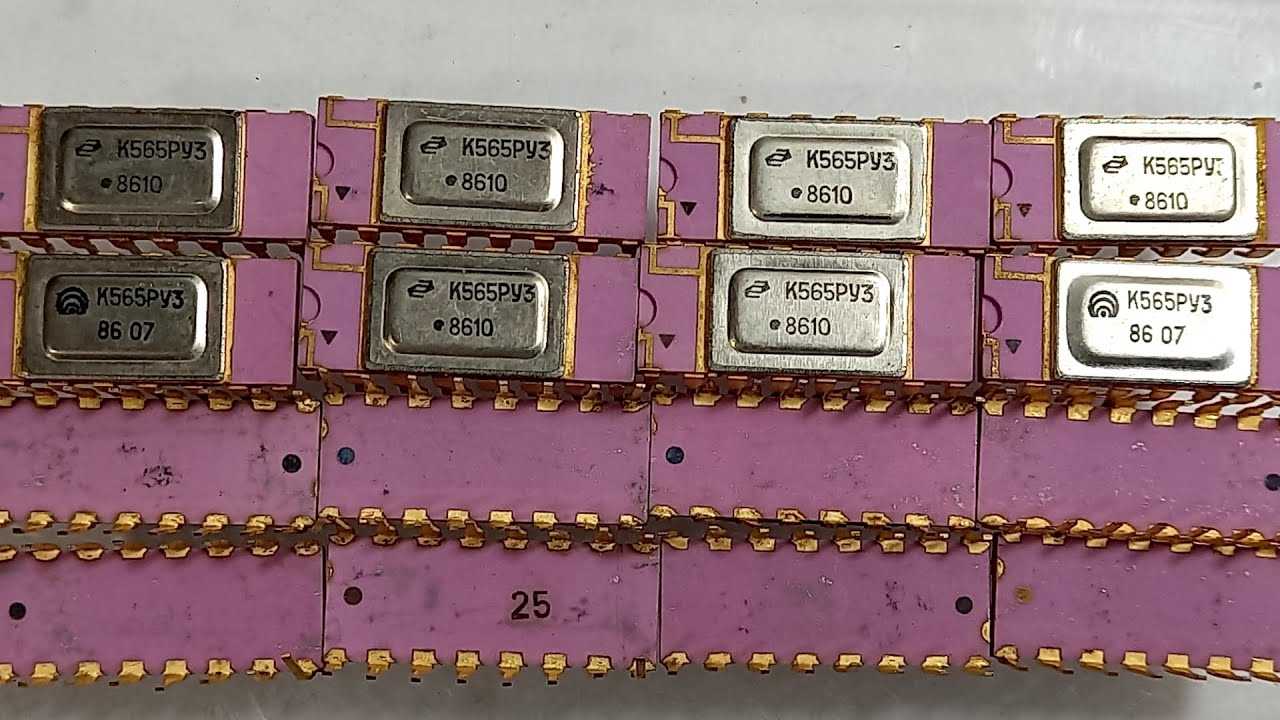

Файл:Soviet ICs k565ru3.JPG К565РУ3

К565РУ3 — электронный компонент, микросхема динамического ОЗУ с произвольным доступом, имеющая ёмкость 16384 бит и организацию 16384х1. Предназначена для хранения информации (программ и данных) в микропроцессорных устройствах. Является полным аналогом микросхемы 4116, выпускавшейся многими фирмами (некоторые выпускали её под индексом 2116, микросхема 6116 имела заметные отличия). Напряжения питания — +5 В, +12 В, -5 В. Тип корпуса — CDIP16.

Микросхема использует мультиплексирование шины адреса для уменьшения числа выводов корпуса. Адрес передаётся в микросхему в два приёма, по сигналам RAS (row address strobe) и CAS (column address strobe) соответственно. Для осуществления записи служит сигнал WE (write enable).

В отличие от предшественников, микросхема К565РУ3 не требует высоковольтного тактового сигнала, все управляющие входы были ТТЛ-совместимыми. Активный уровень всех управляющих сигналов был низким (логический 0). Вход и выход микросхемы в небольших системах можно было объединять. Для восьмиразрядного устройства требовалось кратное 8 количество микросхем.

Регенерация содержимого ОЗУ осуществляется подачей сигнала RAS с перебором всех 128 возможных состояний адреса, период регенерации не должен был превышать 2 миллисекунды. Это типичное время для устройств первых поколений. При использовании таких микросхем в видеоконтроллерах, где каждую секунду 50-60 раз нужно было обновлять изображение на экране, регенерация была «бесплатной», в случае же использования в качестве «основного» ОЗУ регенерация снижала быстродействие системы на единицы процентов. В некоторых системах применялись трюки, которые позволяли проводить регенерацию во время, когда микропроцессор не обращался к ОЗУ.

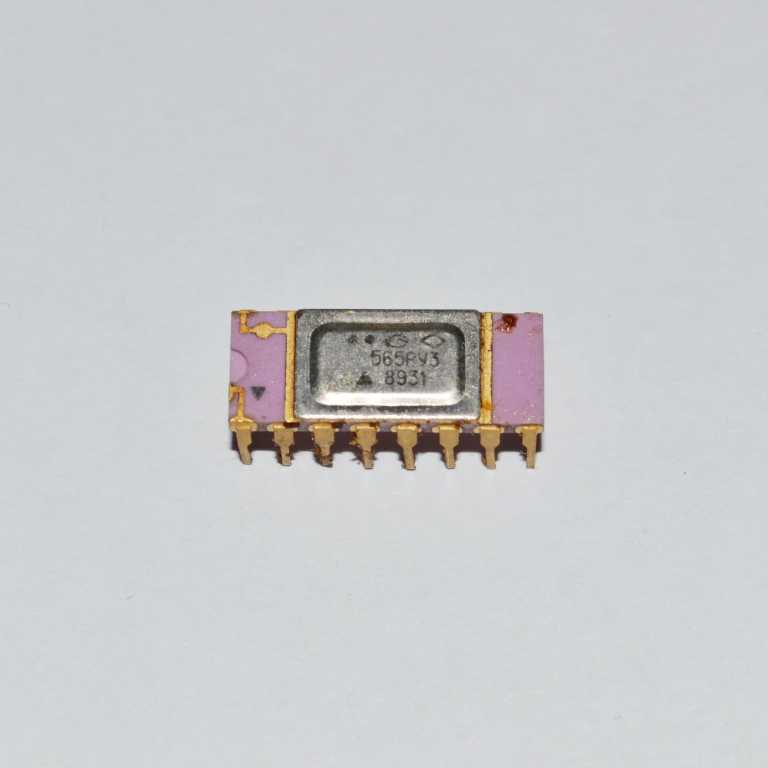

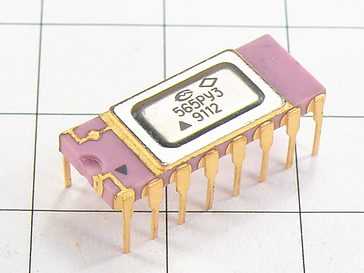

Микросхема изготавливалась по n-МОП технологии, имела достаточное быстродействие для использования с современными ей микропроцессорами. Первые выпуски использовали керамический корпус шириной 10 мм, затем, для большего соответствия прототипу, ширина корпуса была уменьшена до 7,5 мм (у 4116 — 0,3 дюйма, или 7,62 мм). В отличие от прототипа, К565РУ3 никогда не выпускалась массово в пластиковом корпусе.

Освоение выпуска этой микросхемы относится к концу 70-х годов. Во всяком случае, в сети есть фото К565РУ3 в широком (10 мм) корпусе, маркированных концом 1979 года. Эта микросхема стала массовой к моменту появления цикла статей о микропроцессорной технике в журнале «Радио» (1983 год).

Несмотря на то, что эта микросхема использовала те же три напряжения питания, что и микропроцессор КР580ИК80А, она была гораздо более критична к пропаданию отрицательного смещения подложки — даже при перебоях в 20 мс микросхемы выходили из строя. Другой особенностью микросхем динамического ОЗУ были сильные помехи по линиям питания, из-за изменения потребляемого тока при считывании или записи информации, что требовало установки блокировочных конденсаторов сравнительно большой ёмкости на каждую микросхему ДОЗУ.

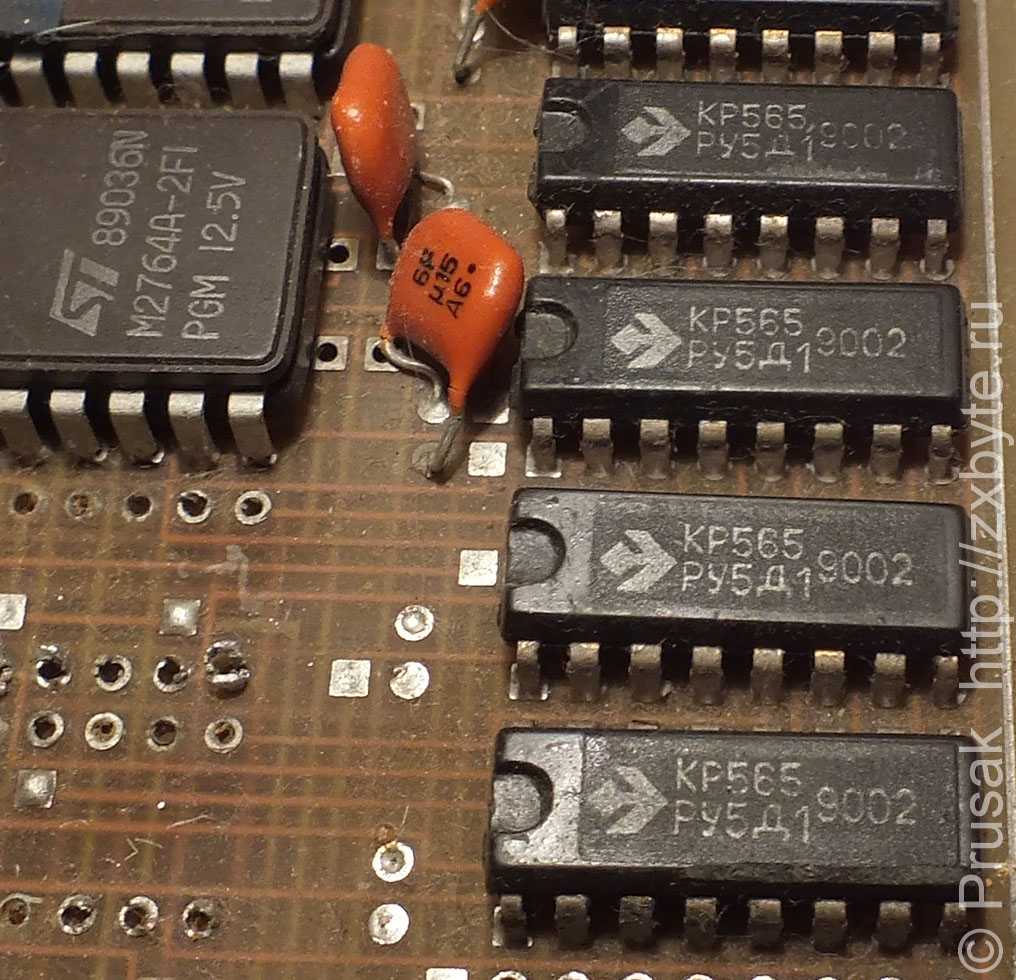

Микросхема сравнительно скоро была вытеснена более поздними версиями К565РУ5 (аналог 4164) и К565РУ6 — они использовали только питание +5 В и поэтому гораздо реже выходили из строя, а микросхемы К565РУ5 имели ещё и большую ёмкость — 65536 бит. Микросхемы новых типов выпускались уже и в пластиковом корпусе, в этом случае они назывались КР565РУ5 или КР565РУ6, так как их кристалл имел меньшие размеры.

Выпущенная во второй половине 80-х годов микросхема К565РУ7 имела ёмкость 262144 бит, но не была аналогом 41256 из-за другой схемы регенерации. Микросхемы ёмкостью 1 мегабит (1048576 бит) массово в СССР никогда не выпускались.

Назначение выводов

Конструкция

Тестер состоит из двух плат, соединённых «бутербродом». На основной плате расположены цветной дисплей 128×128, клавиатура,
панель ZIF-40, микроконтроллеры и UBS-UART-преобразователь с miniUSB-разъёмом. На дополнительной плате установлены MOSFET-ключи
для подачи питания на проверяемую микросхему.

Выводы микроконтроллера имеют максимальную нагрузочную способность выводов до 40 мА. Этого достаточно для питания
КМОП-микросхем, операционных усилителей,оптопар, сборок ключей и большинства микросхем 155й серии (и большинства
микросхемам серий 555 и 1533). Но для части ТТЛ-микросхем этого тока недостаточно и для удобной работы с ними
предназначен модуль ключей, который содержит 24 полевых транзистора для подачи питания на разные выводы ZIF.
16 ключей подают «землю» и 8 — питания +5В.
