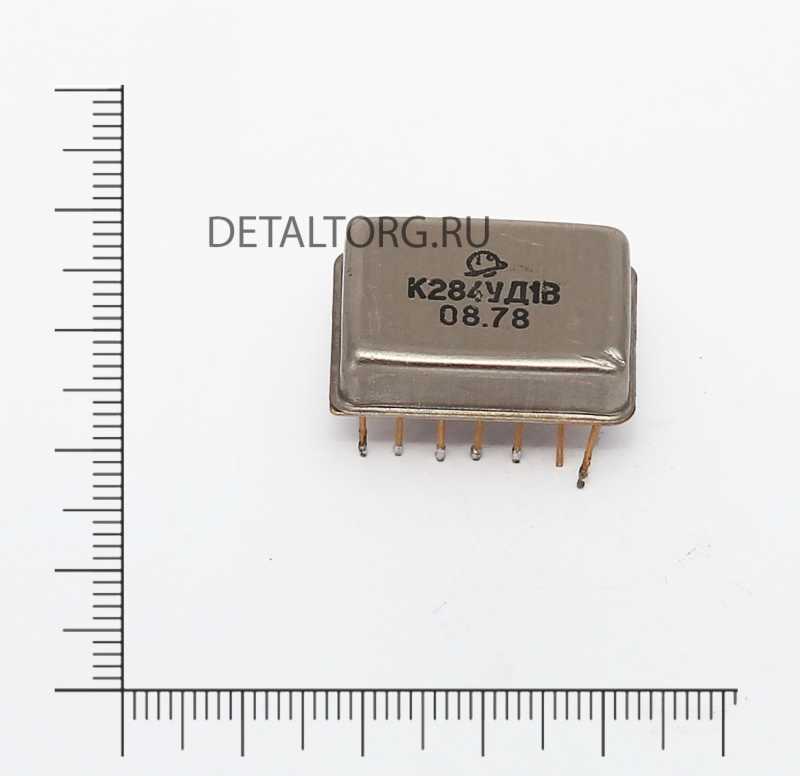

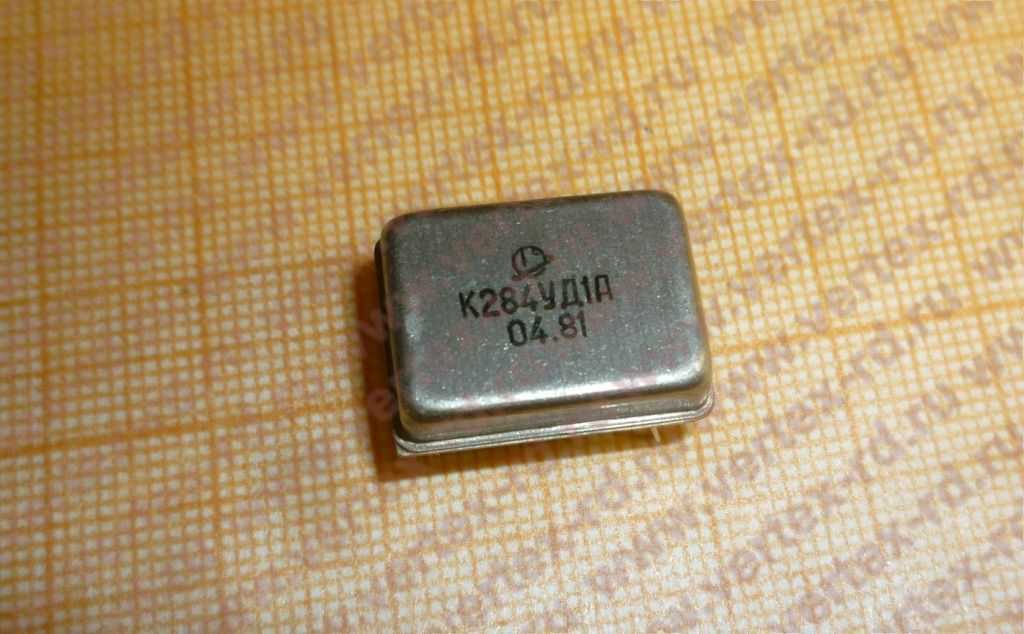

К284УД1А … В
Справочный лист,
данные из каталога 1978 года,
из электростандартовского справочника 1988 года
и паспорта (от Октября, обычные версия 1,
версия 2; и
экспортный; и
от Востока) на
них. Любопытно, в паспортах различается не только содержание драгметаллов
(что можно понять), но и электрические параметры…
Похоже, эти микросхемы выпускались только в гражданском исполнении, что
довольно необычно для отечественной микроэлектроники.
Был не прав, см. .
|

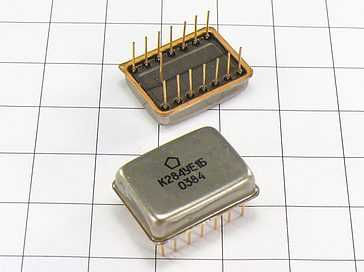

Микросхемы эти отличались не только по параметрам. Верхнее А некоторые экземпляры собирались целиком на дискретных элементах: |
Кстати, на форуме обнаружилась еще одна интересная вещь. Оказывается, в справочниках
публиковались разные варианты принципиальной схемы этого усилителя; более того — похоже, они все неправильные!
|

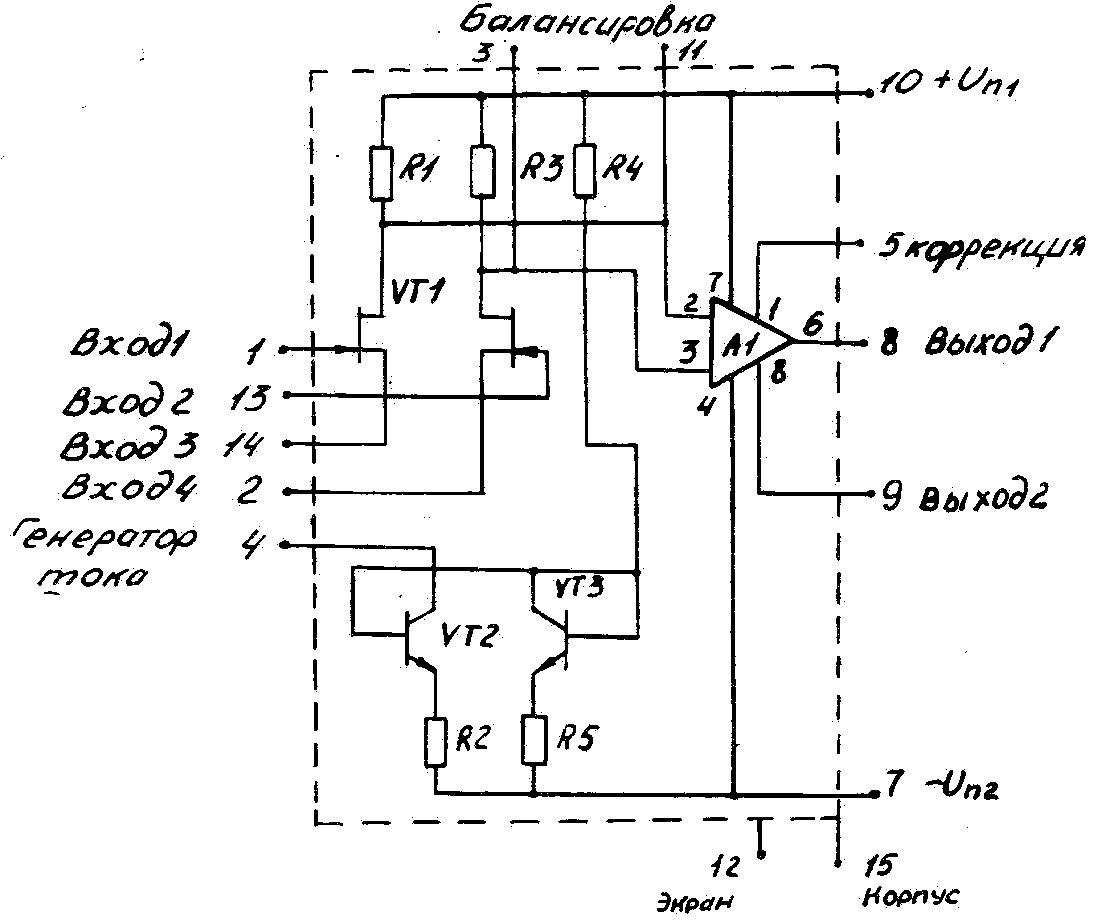

Схема из «Аналоговые интегральные схемы» А.Л.Булычева и др., 1993года: |
Схема из справочника Тарабрина 1981 года: |
| Схема из паспорта на микросхемы: |
Микросхемы эти поставлялись на экспорт:
