Простой дверной звонок
Встречаются ситуации, когда возникает необходимость в простейшем звонке в дверях, обладающем достаточной громкостью и содержащем минимум деталей. Схема дверного звонка, приведенная на рисунке, состоит из бестрансформаторного источника питания с гасящим конденсатором С1 и простого генератора звуковых частот, собранного на транзисторах VT1 и VT2.
Резистор R2 служит для ограничения пикового тока через диоды моста VD1. VD4. Для запуска звонка нажать кнопку SB1. Правильно собранное из исправных деталей устройство в наладке не нуждается. Конденсатор С1 используется типа МБГЧ, К42-19, К73-17, К78-4. Вместо указанных на схеме транзисторов VT1 и VT2 можно применить транзисторы типа МП40, МП41, МП42 и МП36, МП38 соответственно. Динамическая головка ВА1 должна быть мощностью 1-3 Вт, типа 1ГД36, 1ГД40, 2ГДШ9, ЗГДШ1.
Добыча драгоценных металлов из радиодеталей
В радиодеталях советского периода производства можно найти не только элементы, сделанные из золота, но также и серебряные, платиновые, иридиевые, родиевые и так далее. Причем здесь действует железное правило, чем более давний срок выпуска детали, тем больше вероятность найти нужное содержание драгметаллов в радиодеталях и тем выше там процент содержания искомых материалов. В электронике же современной такие детали встретить практически нереально, ведь сейчас драгметаллы в целях экономии заменяют более доступным вольфрамом.
Добыть драгметаллы, содержащиеся в различных деталях, можно в домашних условиях. Однако для этого надо обладать серьезными познаниями в химии, иначе вы рискуете заработать отравление парами кислот или же, просто нарушив технологию, потерять приличное количество добытого металла.
К тому же стоит помнить, что самостоятельная добыча драгметаллов из радиодеталей является делом противозаконным, так как нарушает установленный порядок утилизации электронной продукции.
Для первого способа вам потребуется 3 порции соляной кислоты и 1 порция серной. Причем плотность первой должна быть строго 1,9, а второй – 1,8 г/см. Далее раствор необходимо подогреть до температуры 60–70° C. Только при таких условиях золото в радиодеталях отделится от остальных элементов. Но чтобы это произошло, в полученный раствор необходимо добавить немного азотной кислоты. В результате все лишнее элементы и детали растворятся. После добавления восстановителя золото осядет. Но стоит помнить, что в раствор стоит опускать только максимально зачищенные от стеклянных, керамических, пластмассовых и других элементов детали.
Для медных и латунных деталей подойдет и метод электролиза, при котором не требуется нагревание кислот. Для этого через раствор необходимо пропустить ток плотностью от 0,1 до 1 А/дм². Катодом в данном случае может выступать свинец или железо. Когда сила тока резко снижается – процедуру стоит считать завершенной.
К145ИК3(П) + К145ИК4(П)
История появления этого комплекта довольно примечательна.
В 1973 году руководство МЭП СССР поручило КНИИМП наладить
сотрудничество с предприятием электронной промышленности ГДР “Funwerke”,
г.Эрфурт. В сентябре 1973 года на Лейпцигской ярмарке фирма Hewlett-Packard
продемонстрировала инженерный калькулятор HP-35, и стороны выразили
заинтересованность в совместной разработке аналога этого калькулятора.
Роли сторон были распределены следующим образом:
— КНИИМП разрабатывает, организует серийное производство и поставляет
стороне ГДР интегральные схемы;
— сторона ГДР разрабатывает, организует серийное производство и поставляет
СССР детали микрокалькулятора.
В КНИИМП разработку двух интегральных БИС серии К145ИК3 и К145ИК4
возглавил Липовецкий Г.П. Именно он настоял на том, чтобы БИС инженерного
калькулятора не воспроизводилась с американского аналога, а была разработана
собственная архитектура вычислительного устройства.
(фото с аукциона Молоток.ру)
1. Микросхемы и их применение: Справ. пособие/В. А. Батушев, В. Н. Вениаминов, В. Г.
Ковалев, О. Н. Лебедев, А. И. Мирошниченко. — 2-е изд., перераб. и доп. — М.: Радио и связь, 1983 (Массовая
радиобиблиотека: Вып. 1070).
2. Интегральные микросхемы: Справочник/ Б.В. Тарабрин, Л.Ф. Лунин, Ю.Н.Смирнов и др.; Под
ред. Б.В. Тарабрина. — 2-е изд., испр. — М.: Энергоатомиздат, 1985.
3. Справочник по микропроцессорным устройствам/А. А. Молчанов, В. И. Корнейчук, В.
П. Тарасенко, Д. А. Россошинский. — К.: Технiка, 1987.
4. Каталог интегральных микросхем. Дополнение № 1 к базовому
Каталогу ИС 1986г. Центральное конструкторское бюро. 1987.
5. Микропроцессоры и микропроцессорные комплекты интегральных микросхем:
Справочник: В 2 т. / Н. Н. Аверьянов, А. И. Березенко, Ю. И. Борщенко и др.; Под ред. В. А.
Шахнова. — М.: Радио и связь, 1988.
6. Варламов И.В., Касаткин И.Л. Микропроцессоры в бытовой технике. — М.: Радио и связь, 1989 (Массовая радиобиблиотека; Вып. 1110)
7. Программируемые микрокалькуляторы: Устройство и пользование / Я. К. Трохименко, В. П. Захаров,
Н. П. Ромашко и др.; Под ред. Я. К. Трохименко. — М.: Радио и связь, 1990.
8. ЦКБ «Дейтон». 40 лет — Москва, Зеленоград, 2008
9. Очерки истории российской электроники. Выпуск 2. Электронная промышленность СССР, 1961-1985.
К 100-летию А.И. Шокина / Под ред. В.М. Пролейко. М.: Техносфера, 2009.
10. Стратегия выбора. — К.: «Корнiчук», 2012.
Кто скупает радиодетали и зачем?
В случае если у вас нашлись радиодетали, содержащие драгметаллы, и вы хотите их реализовать, возникает резонный вопрос «как это сделать?». Проще всего пойти на радиорынок и обратиться к людям, которые стоят с соответствующими объявлениями, это так называемые скупщики. Они озвучат вам цену за конкретную деталь. Далее детали или просто пересчитываются, или взвешиваются
При этом важно, чтобы на детали было четко видна маркировка, ведь существует много современных деталей, внешне похожих на детали времен СССР
В старых приборах в паспорте всегда печаталась схема прибора, а также указывалось точное количество содержащегося метала в деталях, что упрощает процесс подсчета во время сдачи деталей в скупку.
Далее скупщики сдают оптом выкупленные детали на специальные заводы по переработке электронного лома. Вы также можете отправить свои радиодетали, содержащие золото, на специальные фирмы, которые принимают радиодетали с золотом, воспользовавшись почтой России.
Если же вы все-таки добыли драгметаллы из старых радиодеталей самостоятельно, то полученное сырье лучше всего сдать в ювелирный магазин в качестве лома или обменять на готовые украшения.
Однако перед тем как сдавать радиодетали или пытаться извлечь содержащиеся драгоценные металлы в радиодеталях, стоит проверить, а вдруг техника, которую вы хотите разломать, является ценным раритетом, за которым гоняются коллекционеры?
И помните, что не стоит ломать ради металла то, что еще может служить вам по назначению. А вот заработать на том, что собирает пыль, будет нелишним.
К145ИК1
Крайне редкая микросхема, её нет ни в одном справочнике. Это схема для калькуляторов Б3-08, Б3-10.
Разработчиком её был воронежский НИИЭТ, а серийно выпускалась она на Воронежском ЗПП.
Официальная её история абсолютно неизвестна, но благодаря совместным усилиям энтузиастов ретроэлектроники многое удалось понять. Итак, можно быть практически уверенным, что это копия MK5010 от Mostec (которая есть низковольтная версия MK6010 — исторически самой первой схемы однокристального калькулятора). Одно отличие от западного образца всё же есть, у тех 9 выводов на индикатор, у нашей схемы 8, на семь сегментов и точку. Убрана даже контактная площадка.
Но это, похоже, единственная доработка.
Более подробное описание можно увидеть на Справочном портале по микросхемам.
На кристалле видно крупная надпись «Микро-2» — название ОКР. Надо полагать, была и какая-то более ранняя «Микро-1».

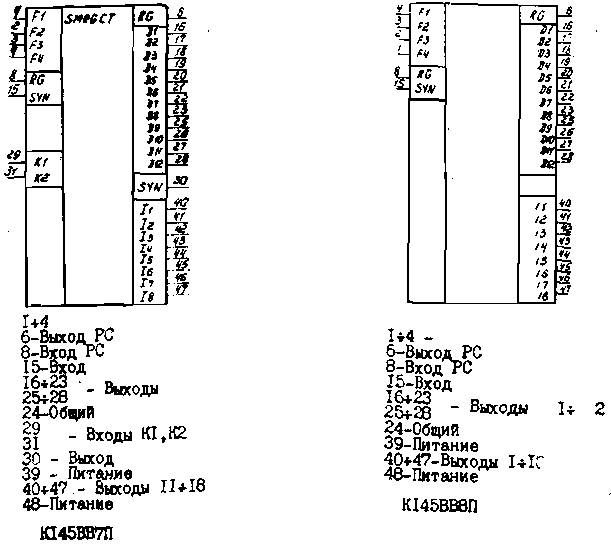

К145ВВ7П
Вот относительно свежая микросхема, 1994 года, от украинского завода «Родон» :)))
Устройство ввода 8-младших разрядов от калькулятора МК-59, или, более подробно, «устройство ввода восьми младших разрядов и подготовки к вводу восьми старших разрядов, преобразования (умножение, деление, изменение знака числа, представление чисел с единственной запятой, округление результата при работе с фиксированной запятой) и вывода на индикацию восьми младших разрядов и количества разрядов, фиксируемых после запятой шестнадцатиразрядных целых и десятичных чисел, работающее совместно с микросхемой К145ВВ8П». Заводской паспорт от неё.
Производитель — «Родон» (Украина, г. Ивано-Франковск).
Самодельный звонок на базе абонентского громкоговорителя
Предлагаемое устройство выполнено на базе обычного трансляционного громкоговорителя, содержит минимум деталей и способно подать достаточно сильный звуковой сигнал, ведь излучатель — динамик. Питание такого звонка осуществляется от автономного низковольтного источника (батарейки). Устройство не потребляет энергии в режиме ожидания и абсолютно безопасно.
Рис.1. Принципиальная электрическая схема самодельного звонка на базе абонентского громкоговорителя.
Ввиду малого количества деталей нет смысла изготавливать печатную плату. Монтаж выполняется навесным способом. В качестве опор при пайке используются выводы динамика, трансформатора, 68-килоомного потенциометра.
Регулятор громкости базового громкоговорителя — R1 на принципиальной электрической схеме выполняет функцию регулятора высоты тона генерируемого сигнала, которая устанавливается по желанию. Выключатель (тумблер, кнопка или иной контактный соединитель) размещается в удобном месте у входа в подъезд, секции на этаже или входной двери квартиры.
В качестве транзистора VT1 подойдёт любой из числа маломощных германиевых МП39 — МП42. Столь же некритичен выбор резистора R2, подойдут самые что ни на есть распространенные ВС, МЛТ, УЛМ с номинальной мощностью 0,125 Вт и более. Конденсатор — любого типа. Элементы R1, Т1 и ВА1 — от трансляционного громкоговорителя.
Случается, что правильно собранный звонок при подключении питания не работает. Тогда следует поменять местами концы одной из обмоток трансформатора Т1. Однако отсутствие генерации на звуковой частоте может быть и следствием некондиционности транзистора VT1. В таком случае придется заменить его другим, имеющим больший коэффициент усиления.
Если диапазон перестройки высоты тона потенциометром R1 не устраивает, то его легко изменить подбором емкости конденсатора С1. Но звучание данного звонка зависит и от напряжения питания. По изменению высоты тона звонка можно также судить и о степени разряженности источника питания и своевременно менять подсевший гальванический элемент или батарею. Только не следует забывать при этом о соблюдении полярности, ведь транзистор не терпит переполюсовок.
К145ИК3(П) + К145ИК4(П)
Микросхемы были разработаны в 1974-75 годах в КНИИМП по теме «Клерк». Они представляют собой комплект (ИК3 — устройство ввода-вывода; ИК4 — АЛУ с матрицей микропрограмм) для инженерных калькуляторов, например Б3-19М.
История появления этого комплекта довольно примечательна. В 1973 году руководство МЭП СССР поручило КНИИМП наладить сотрудничество с предприятием электронной промышленности ГДР “Funwerke”, г.Эрфурт. В сентябре 1973 года на Лейпцигской ярмарке фирма Hewlett-Packard продемонстрировала инженерный калькулятор HP-35, и стороны выразили заинтересованность в совместной разработке аналога этого калькулятора.
Роли сторон были распределены следующим образом: — КНИИМП разрабатывает, организует серийное производство и поставляет стороне ГДР интегральные схемы; — сторона ГДР разрабатывает, организует серийное производство и поставляет СССР детали микрокалькулятора.
В КНИИМП разработку двух интегральных БИС серии К145ИК3 и К145ИК4 возглавил Липовецкий Г.П. Именно он настоял на том, чтобы БИС инженерного калькулятора не воспроизводилась с американского аналога, а была разработана собственная архитектура вычислительного устройства.
1. Микросхемы и их применение: Справ. пособие/В. А. Батушев, В. Н. Вениаминов, В. Г. Ковалев, О. Н. Лебедев, А. И. Мирошниченко. — 2-е изд., перераб. и доп. — М.: Радио и связь, 1983 (Массовая радиобиблиотека: Вып. 1070). 2. Интегральные микросхемы: Справочник/ Б.В. Тарабрин, Л.Ф. Лунин, Ю.Н.Смирнов и др.; Под ред. Б.В. Тарабрина. — 2-е изд., испр. — М.: Энергоатомиздат, 1985. 3. Справочник по микропроцессорным устройствам/А. А. Молчанов, В. И. Корнейчук, В. П. Тарасенко, Д. А. Россошинский. — К.: Технiка, 1987. 4. Каталог интегральных микросхем. Дополнение № 1 к базовому Каталогу ИС 1986г. Центральное конструкторское бюро. 1987. 5. Микропроцессоры и микропроцессорные комплекты интегральных микросхем: Справочник: В 2 т. / Н. Н. Аверьянов, А. И. Березенко, Ю. И. Борщенко и др.; Под ред. В. А. Шахнова. — М.: Радио и связь, 1988. 6. Варламов И.В., Касаткин И.Л. Микропроцессоры в бытовой технике. — М.: Радио и связь, 1989 (Массовая радиобиблиотека; Вып. 1110) 7. Программируемые микрокалькуляторы: Устройство и пользование / Я. К. Трохименко, В. П. Захаров, Н. П. Ромашко и др.; Под ред. Я. К. Трохименко. — М.: Радио и связь, 1990. 8. ЦКБ «Дейтон». 40 лет — Москва, Зеленоград, 2008 9. Очерки истории российской электроники. Выпуск 2. Электронная промышленность СССР, 1961-1985. К 100-летию А.И. Шокина / Под ред. В.М. Пролейко. М.: Техносфера, 2009. 10. Стратегия выбора. — К.: «Корнiчук», 2012.
Схемы электронных звонков
6 схем простых звонков: Электронный звонок, Музыкальный звонок, Сенсорный квартирный звонок, Схема сенсорного дверного звонка на микросхеме, Простой дверной звонок, Самодельный звонок на базе абонентского громкоговорителя.
Электронный звонок
При подаче питания на схему раздается звуковой сигнал, очень похожий на птичью трель. Питание подается через звонковую кнопку. Источник питания — батарея напряжением 9V. Режим работы транзистора по постоянному току выставляется резистором R1. Генерация зависит от С1 и С2, а так же индуктивности первичной обмотки трансформатора. Трансформатор взят готовый выходной от старого транзисторного приемника «Юность». В принципе подойдет трансформатор от любого транзисторного приемника с двухтактным трансформаторным УНЧ. Динамик — любой.
Кривлов П. Журнал Радиоконструктор №12-2015
Музыкальный звонок
Это устройство является самым простым и экономичным из всех, что опубликованы в литературе. В основном такой звонок предназначен для использования в качестве квартирного, хотя может найти и другие применения, например в игрушках или как звонок будильника.
Схема выполнена на основе микросхемы музыкального синтезатора BT66T-2L (рис.1). Внутри у нее есть RC-генератор и формирователь мелодии, которая состоит из 127 нот и периодически повторяется. Элементы С1, R2, VT1, VT2 задают время работы звука, a VT3 — усилитель мощности. Последний транзистор устанавливается, только если надо увеличить громкость работы звукового излучателя (ВА1 можно подключать непосредственно к выходу синтезатора, как это показано пунктиром).
Рис. 1. Электрическая схема музыкального звонка
После нажатия на кнопку SB1 время звучания сигнала зависит от емкости С1 и сопротивления R2 (с указанными на схеме номиналами составляет примерно 2. 3 с). При желании можно увеличить время звучания, увеличив С1.
Питание осуществляется от двух гальванических элементов по 1,5 В. В режиме ожидания энергопотребление практически равно нулю, так как все транзисторы находятся в закрытом состоянии (будет равняться току утечки конденсатора С2), поэтому включатель не требуется.
Рис. 2. Топология печатной платы и расположение элементов
Для монтажа элементов можно воспользоваться печатной платой, показанной на рис.2. Детали подойдут любые.
К145АП1А
Микросхема из набора для калькулятора Электроника Б3-04. Калькулятор сам по себе очень интересный, со стеклянной (!) печатной платой . но, впрочем, песня не о нем, а о любви :)))
Микросхема выполняет функцию расширителя второй магистрали, фактически это 23-разрядный регистр сдвига, который управляет 23-мя парами сегментов индикатора. КМОП-технология, схема содержит 378 элементов на кристалле.
Разработчик — зеленоградский «Ангстрем». Выпуск этих микросхем был начат там же, в декабре 1973 года.
Параметры — Uвх = 5,2 В; Uвых = 9,2 В; Pпотр = 6,6 Вт (так в справочнике, в реальности скорее всего 6,6 мВт).
Схема сенсорного дверного звонка на микросхеме
Трансформатор T1-выходной трансформатор от малогабаритного транзисторного радиоприемника. Динамическая головка ВА1 мощностью 0,05-0,5 Вт со звуковой катушкой сопротивлением 4-50 Ом.
Источник питания — батарея «Крона», «Корунд» или две батареи 3336, соединенные последовательно. Сенсорный элемент можно изготовить из фольгированного текстолита. Расстояние между контактными площадками должно быть 1,5. 2 мм, а промежуток между ними защищен от грязи и влаги лаком или краской. Форма контактов сенсорного элемента может быть любой.
Налаживание звонка сводится к подбору конденсатора С1 для получения требуемой тональности звукового сигнала при конкретной конструкции сенсорного элемента.
Рис. 1. Схема сенсорного дверного звонка (а) и его монтажная плата (б)
И.А. Нечаев. Массовая Радио Библиотека, Выпуск №1172, 1992 год.
Сенсорный квартирный звонок
Схема сенсорного квартирного звонка приведена на рис. 1.
Звонок В1 будет включаться при прикосновении к сенсорному контакту Е1, которым может служить любой токопроводящий предмет, электрически изолированный от «земли».
При прикосновении к сенсорному контакту Е1, наведенное на базе транзистора VТ1 напряжение открывает его, вызывая открывание и транзисторов VT2 и VT3. При этом звонок В1 подает звуковой сигнал.
В схеме сенсорного квартирного звонка применены высоковольтные транзисторы, а резистор R1 должен иметь мощность не менее 1 Вт.
Внимание! При налаживании устройства необходимо помнить, что его элементы находятся под опасным сетевым напряжением!
К145ВГ42
Микросхема из детского учебного компьютера Ricor-Сompi 100. Все микросхемы в нём импортные, кроме этой и ВГ5. Их назначение пока неизвестно.
Понятно, что подтипов К145ВГ было не сорок два. Судя по всему, был базовый кристалл К145ВГ4, который имел как минимум две подверсии (прошивки?). ВГ41 при этом пока нигде не всплывала.
«Корпус», если его так можно назвать, свидетельствует о том, что корпусирование было не на специализированном микросхемном производстве. Судя по надписи, это был нижегородский НИИТОП. А сами кристаллы произведены, видимо, зеленоградским «Ангстремом».
Хотя есть и иная возможность, в рекламке компьютера говорилось «Ряд микросхем в целях общего удешевления изделия приобреталось у иностранных фирм в виде кристаллов, а их размещение в корпус выполнялось на российских заводах.».
К145ИК1
Официальная её история абсолютно
неизвестна, но благодаря совместным
усилиям энтузиастов ретроэлектроники
многое удалось понять. Итак, можно быть
практически уверенным, что это копия MK5010 от
Mostec (которая есть низковольтная версия MK6010 —
исторически самой первой схемы
однокристального калькулятора). Одно
отличие от западного образца всё же есть, у
тех 9 выводов на индикатор, у нашей схемы 8,
на семь сегментов и точку. Убрана даже
контактная площадка.
Но это, похоже, единственная доработка.
На кристалле видно крупная надпись «Микро-2»
— название ОКР. Надо полагать, была и какая-то
более ранняя «Микро-1″…

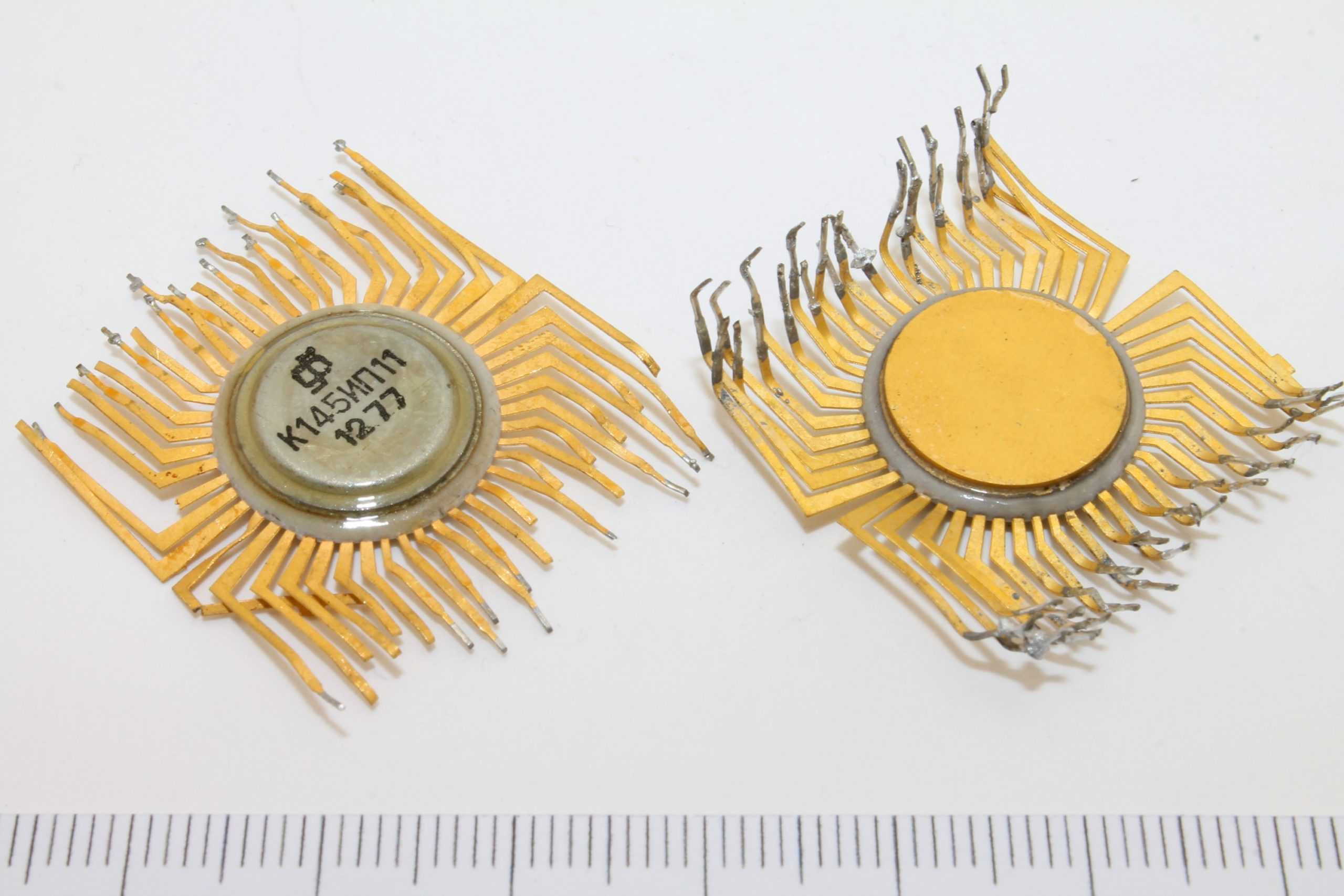

145ая серия
Вот весьма интересная для меня серия. Вроде бы серия предназначена для построения вычислительных и управляющих устройств бытового назначения. Но целый ряд микросхем в ней к этому не имеет никакого отношения! А какое многообразие корпусов, подчас довольно извращенных! А какое многообразие производителей! А например, обозначения типов АИ, ИА, ВХ, ХД, ЧТ — таких нет ни в одной другой серии.
При всем том, что серия очень старая (начало выпуска — конец 60х — начало 70х годов) и много где применялась, найти на нее подробную техническую документацию крайне сложно. В справочниках нет даже единства по поводу состава этой серии.
За помощь в сборе материала по этой серии — большое спасибо Сергею Фролову!
К145ИК2, К145ИК2А, К145ИК2П
Операционное устройство для микрокалькулятора (Б3-14, Б3-09 и т.п.).
Микросхема была разработана по ОКР «Курс» («Курс-500»?) в КНИИМП. Производители — украинские заводы «Квазар» (Киев) и «Родон» (г.Ивано-Франковск), и, несколько странно, питерская «Светлана». Странно, потому как я не припомню иной пример, чтобы киевские и ленинградские разработки пересекались; каждый выпускал только своё собственное.
К145ИК2А, по словам Сергея Фролова «. отличаются прошивкой. Это RPN версия , от обычного К145ИК2 существенно отличается» :
Интересно отметить, что эта микросхема в 70ые годы поставлялась на экспорт, в ГДР. На сайте Robotron technik.de есть фото платы от немецкого калькулятора Konkret400, в котором была установлена эта микросхема (в старом, керамическом варианте) :
Также она применялась и в таком неожиданном для калькуляторного чипа месте, как вычислитель осциллографа С1-108
