Конденсатор К10-17б
Конденсатор керамический монолитный для работы в цепях постоянного и переменного тока и в импульсных режимах. Изолированный, с однонаправленными выводами, допускает работу в условиях повышенной влажности без дополнительной защиты. Всеклиматическое исполнение (В). Изготавливают в водородоустойчивом исполнении.
НОМИНАЛЬНАЯ ЕМКОСТЬ И РАЗМЕРЫ /ДОПУСКАЕМОЕ ОТКЛОНЕНИЕ ЕМКОСТИ
| Номинальная емкость | 2,2 пФ — 2,2 мкФ |
| Номинальное напряжение: | |
| МП0 | 50; 100 В |
| М47, М1500, Н20, Н50, Н90 | 50 В |
| Интервал рабочих температур: | |
| МП0, М47, М1500, Н20, Н50 | -60/+125 оС |
| Н90 | -60/+85 oC |
| Относительная влажность | 98 % при 35 oС |
| Номинальная емкость | Размеры, мм | Код | Видо-размер (для группы МП0) | ||||||||||
| МП0 | М47 | М1500 | Н20 | Н50 | Н90 | Lmax | Bmax | Нmax | A | ||||
| Номинальное напряжение, В | Номин. | Пред. откл. | |||||||||||
| 50 | 100 | 50 | 50 | 50 | 50 | 50 | |||||||
| 2,2 — 3900 пФ | 2,2 — 820 пФ | 2,2 — 820 пФ | 33 — 2700 пФ | 680 пФ — 0,027 мкФ | 680 пФ — 0,022 мкФ | 6800 пФ — 0,15 мкФ | 5,6 | 4,0 | 3,0 | 5,0 | ±0,8 | — | 1 |
| 910 — 7500 пФ | 910 — 3000 пФ | 910 — 3000 пФ | 3000 пФ — 0,01 мкФ | 0,033 — 0,12 мкФ | 0,033 — 0,1 мкФ | 0,22 — 0,47 мкФ | 7,5 | 5,0 | 4,5 | 2 | |||
| 3300 пФ — 0,022 мкФ | 3300 — 8200 пФ | 3300 — 8200 пФ | 0,011 — 0,027 мкФ | 0,15 — 0,27 мкФ | 0,15; 0,22 мкФ | 0,68 — 1,5 мкФ | 9,0 | 7,1 | 5,0 | 3 | |||
| — | — | 9100 пФ — 0,015 мкФ | 0,03 — 0,039 мкФ | 0,33 — 0,47 мкФ | 0,33; 0,47 мкФ | 2,2 мкФ | 9,0 | — | |||||
| — | — | 9100 пФ — 0,015 мкФ | 0,03 — 0,039 мкФ | 0,33 — 0,47 мкФ | 0,33; 0,47 мкФ | 2,2 мкФ | 11,5 | 9,0 | 5,0 | ||||
| 7,5 | ±1,5 | — |
| Группа по температурной стабильности | Номинальная емкость, пФ | Ряд значений номинальной емкости | Допускаемое отклонение емкости |
| М47, М1500 | 2,2 — 6,8 пФ | Е24 | ±20 % |
| 7,5 — 15 пФ | ±10; ±20 % | ||
| 16 пФ и более | ±5; ±10; ±20 % | ||
| МП0 | 2,2 — 4,7 пФ | ±0,5 пФ | |
| 5,1 — 9,1 пФ | ±1 пФ | ||
| 10 пФ и более | ±5; ±10; ±20 % | ||
| Н20 | Все номинальные емкости | Е12 | ±10; ±20 % |
| Н50 | Е6 | +50/-20 % | |
| Н90 | +80/-20 % |
К
Технические условия: ОЖ0.460.172 ТУ, ОЖ0.460.107 ТУ, ОЖ0.460.183 ТУ Примеры обозначения при заказе:К10-17б-50В-МП0-0,022мкФ±5%-3-В К10-17б-М47-9100пФ±10%-9,0-В К10-17б-Н90-2,2 мкФ-5,0-В
Технические условия: ОЖ0.460.172 ТУ, ОЖ0.460.107 ТУ, ОЖ0.460.183 ТУ Примеры обозначения при заказе:К10-17б-50В-МП0-0,022мкФ±5%-3-В К10-17б-М47-9100пФ±10%-9,0-В К10-17б-Н90-2,2 мкФ-4,0-В
Технические условия: ОЖ0.460.172 ТУ, ОЖ0.460.107 ТУ, ОЖ0.460.183 ТУ Примеры обозначения при заказе:К10-17б-50В-МП0-0,022мкФ±5%-3-В К10-17б-М47-9100пФ±10%-9,0-В К10-17б-Н90-2,2 мкФ-5,0-В
Технические условия: ОЖ0.460.172 ТУ, ОЖ0.460.107 ТУ, ОЖ0.460.183 ТУ Примеры обозначения при заказе:К10-17б-50В-МП0-0,022мкФ±5%-3-В К10-17б-М47-9100пФ±10%-9,0-В К10-17б-Н90-2,2 мкФ-5,0-В
Звоните нам: (952)377-55-46
Присылайте факс: (812)640-06-25 доб. 32766
Или воспользуйтесь простой формой для заказа
Конденсаторы и резисторы

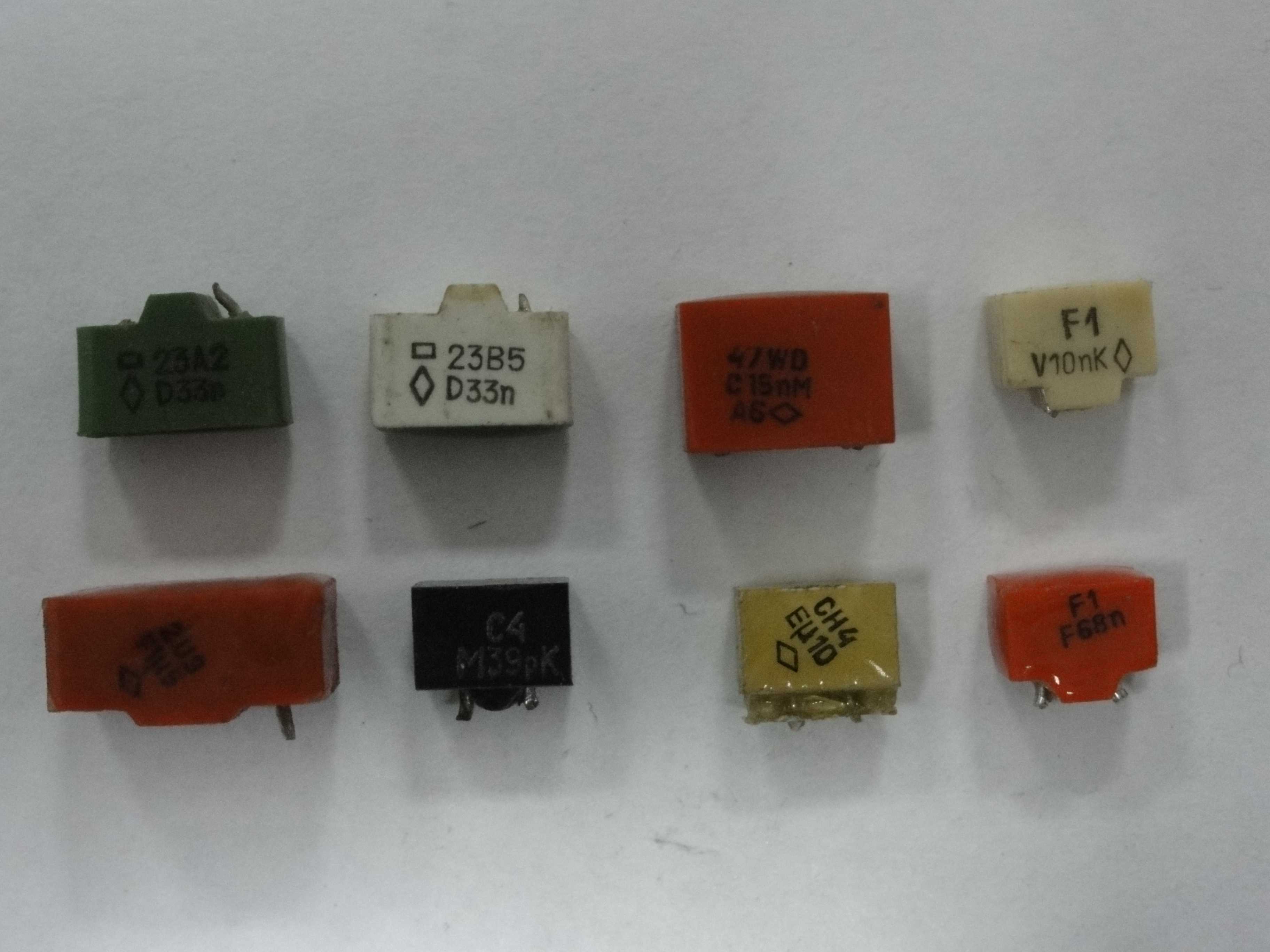

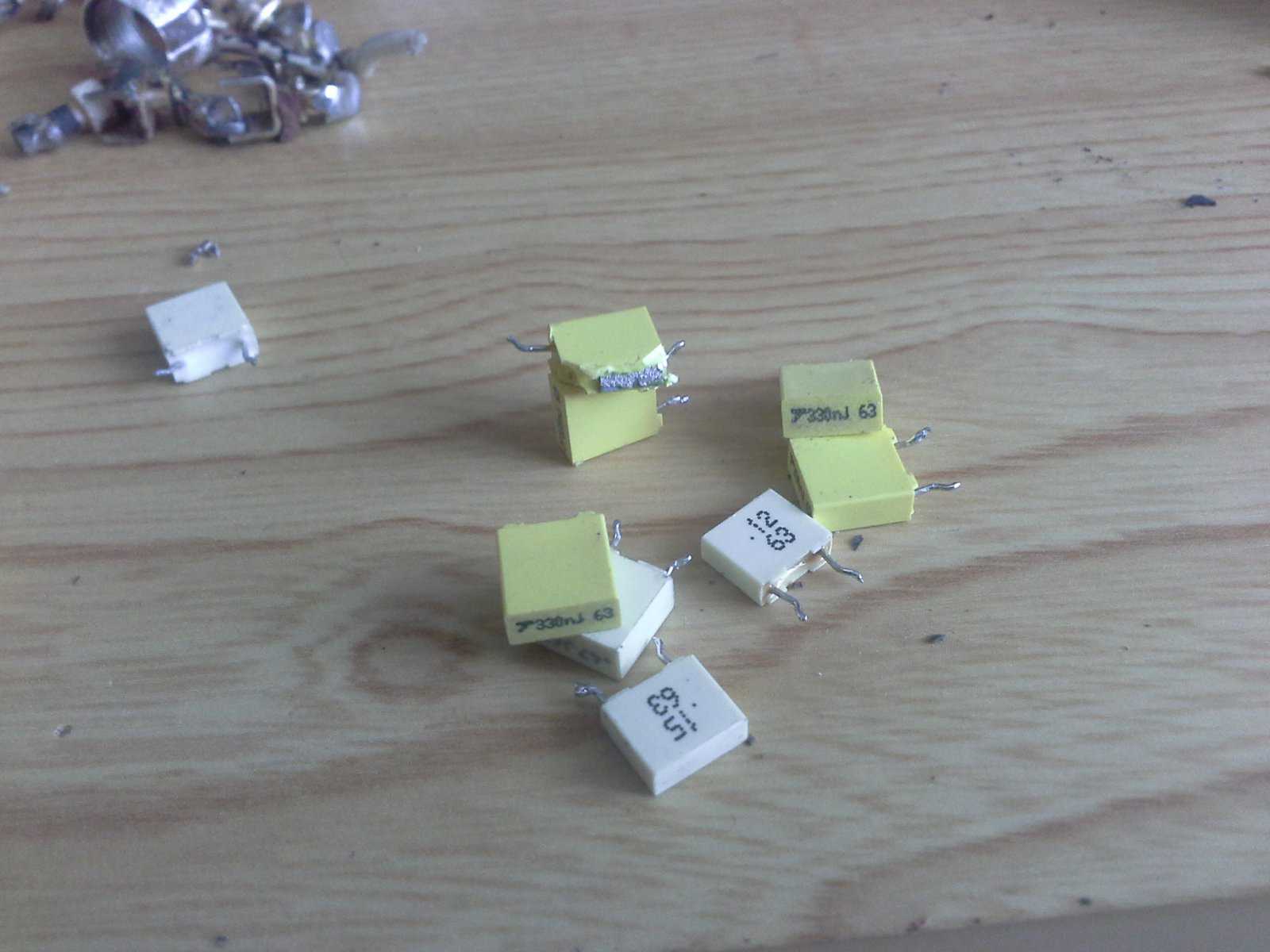

Если интересно то, какие конденсаторы содержат драгметаллы, то все детали делят на несколько категорий в зависимости от объёма золота, серебра и платины:
- керамические с маркой КМ;
- с жёлтым корпусом;
- танталовые;
- с серебряным покрытием.
Не только конденсаторы и микросхемы содержат ценные элементы. Их добывают и из резисторов. Но в них много серебра, а золота и платины практически нет
Особое внимание специалисты уделяют советским потенциометрам серий ПТП, 5К, ППМЛ и ППБЛ. Подходят модели, выпущенные до 1982 года
Желательно, чтобы на них была пометка «Ромб».
Из этих деталей извлекают драгметаллы с помощью химического способа. Понадобится подготовить растворы азотной и соляной кислоты. Конденсатор, микросхему или резистор на 30−40 минут помещают в смесь и ждут отделения веществ. Осадок, который появится на дне ёмкости, может иметь красный или коричневый оттенок — это и есть золото. Его собирают и промывают, затем переплавляют в украшение или другое изделие.
Золото в разъёмах
В одном килограмме этих деталей обычно содержится до 25 г чистого золота. Китайские и американские разъёмы — это более бедные источники, в которых драгоценных металлов в пять раз меньше. Из элементов легко извлечь вещество. Для этого нужно подготовить химический реактив, называющийся «Царская водка». Он содержит 30%-й раствор соляной кислоты и 40%-й азотной. Их смешивают в пропорции 3:1, заливают в предварительно охлаждённую ёмкость и тщательно медленно перемешивают.
Окислитель отделит золото, платину и палладий. В процессе работы смесь выделяет пары, которые могут вызвать отравление и внутренние ожоги. Их запрещено вдыхать, а комнату, где проводится работа, нужно проветрить. Нельзя таким способом извлекать серебро, хром и цирконий. На поверхности этих материалов образуется толстый налёт хлорида. Благородные металлы не подвергнутся такому воздействию.
