Модуль памяти

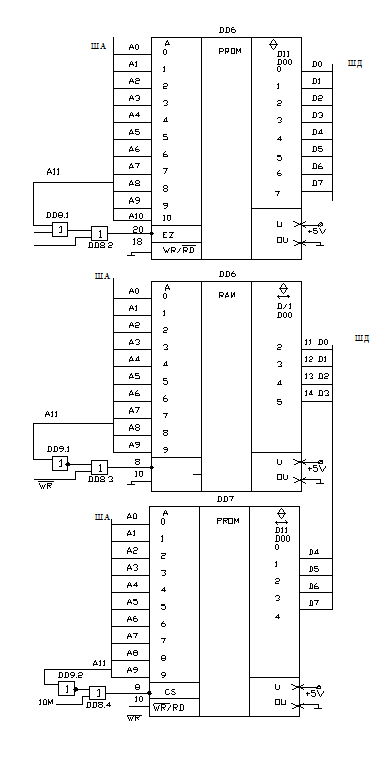

Схема электрическая принципиальная модуль памяти.

Карта памяти МПС.

В качестве разделителя области ПЗУ и ОЗУ используем определенный разряд
адрнеса R11.

Для  формирования модуля используем МК.

DD5-К573РФ-РПЗУ с УФ-стирание

Информационная
емкость, байт –16к.

Время выборки адреса
+450нС.

Максимальный ток
потребления 110мА.

Напряжение источника
питания 5В.

DD6,DD7-КР537РУ13-ОЗУ (статическое).

Информационная
емкость, байт –4к.

Время выборки адреса
–200нС.

Максимальный ток
потребления –75мА.

Напряжение источника
питания 5В±10%.

DD8-K555ПП1-   четыре ПЭ           2ИЛИ   .

DD9-K555ПЕ1-   четыре ПЭ           2ИЛИ-НЕ   .

Блок управления усилителя.

В устройстве
применим статический метод индикации.

Линейно  построим на ОСИ типа АПС324А с общим катодом.
Для преобразователя двоично-десятичного кода всеми сегментный применим
дешифратор К514ИД1.

Для ограничения выходного тока микросхемы дешифраторов
применены ограничивающие резисторы R1¸R28  Rогр=200 Ом.

В качестве резисторов применены микросхемы К555ИРГ2-3-
синхронный восьмиразрядный регистр с канальной установкой информации. Регистр
имеет вход разрешение считывания ER, вход синхронизации С, построен на восьми D –триггерах
и восьми И-НЕ на выходе. Выходы имеют три состояния. Схема управляется
положительными фронтоимпульсами, т.е.  является регистром с импульсным
управлением.

Максимальный ток потребления –45мА.

Напряжение источника питания 5В±5%.

Элемент ²h²- ².²  в семи сегментных индикаторах не используем, поэтому
его неиспользуем.

Т.к. ввод чисел происходит в десятичном формате, а
вывод двоично- десятичном то происходит  программированную дешифрацию
(перекодировку).

Блок управления клавиатурой.

Основная
задача блока-определения кода нажатой клавиши. Это осуществляется путём вывода
байта сканирования и байта возврата. Схемная реализация блока.

В качестве регистров сканирования и регистра
возврата используем микросхему КР1533ИР33 –8 — разрядный буферный регистр.
Максимальный ток потребления 24мА.

Напряжение  источника питания 5В±5%.

Выдача байта сканирования и прием байта  возврата
происходит из 16 порта с адресом 88Н. PORT 88H- порт сканирования возврата клавиатуры.

Для управления портами, элементами, и датчиками
нужен адресный селектор, эту функцию выполняет микросхема К15ИД3 – дешифратор
де мультиплексор 4 шины по 16.

PORT 80- обращение к АЦП

82- запуск
двигателя

83- запуск
ТЭПА

84- запуск
таймера

85- порт
клавиатуры

86-
импульсатор цифр

87-
импульсатор цифр

88-
остановка двигателя

89-
охлаждение ТЭПА.

К155ИД3

Программируемый  таймер.

Выходной МПС необходимо отсчитывать
промежутки времени  от 1 до 10 мин. Применим для этого программируемый таймер
КР580ВИ53.

Разрядность информационного слова 8 количество режимов работа 6. Максимальная
тактовая частота 2 МГц.

Напряжение источника питания 5В±5%.

Максимальный ток потребления 140мА.
