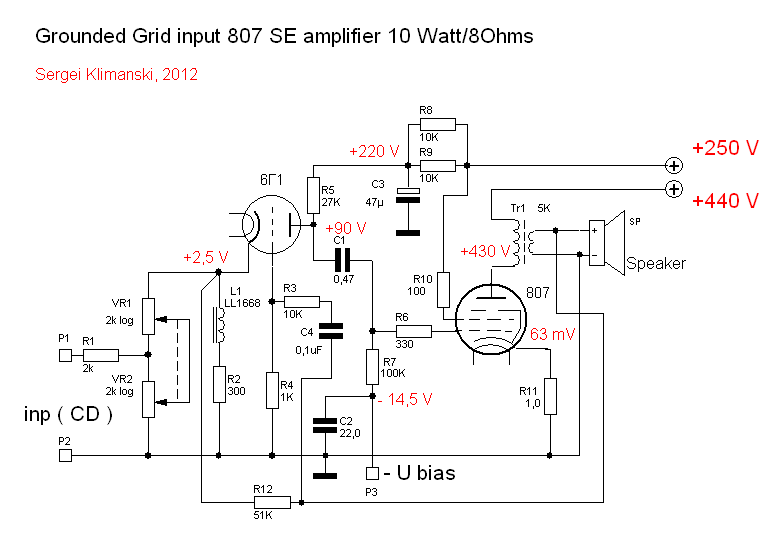

Схема лампового усилителя на гу-50

Характеристики радиолампы гу-50

Рекомендации по эксплуатации лампы ГУ 50

Лампа ГУ 50 является довольно сложным устройством, требующим правильного обращения и технического ухода. В случае неправильной эксплуатации эта лампа может выйти из строя и потребовать дорогостоящего ремонта. Чтобы избежать таких проблем, следуйте следующим рекомендациям:

1. Предохранители. При подключении лампы ГУ 50 обязательно проверьте и убедитесь в наличии и правильной установке предохранителей. Они защищают лампу от перегрузок и короткого замыкания, предохраняют ее от повреждений.

2. Режим работы. При эксплуатации лампы ГУ 50 необходимо соблюдать определенный режим работы. Обратитесь к технической документации для уточнения допустимых параметров включения и выключения, а также рабочей мощности. Неправильный режим работы может привести к сокращению срока службы лампы или даже к полному выходу из строя.

3. Охлаждение. Лампа ГУ 50 генерирует большое количество тепла в процессе работы. Однако это тепло должно быть эффективно отводимым, чтобы не привести к перегреву и повреждению лампы. Убедитесь, что лампа установлена в хорошо вентилируемом помещении или используйте соответствующую систему охлаждения.

4. Ремонт и обслуживание. В случае неисправности или необходимости замены драгоценных металлов в лампе ГУ 50, обращайтесь только к специалистам с опытом работы с подобным оборудованием. Не пытайтесь самостоятельно ремонтировать или модифицировать лампу, это может привести к еще более серьезным проблемам и даже опасным ситуациям.

Соблюдение данных рекомендаций поможет вам продлить срок службы и надежность работы лампы ГУ 50. Помните, что эксплуатация данного оборудования требует ответственного отношения и последовательного соблюдения технических требований.

Схема блока питания двухтактного усилителя на Гу-50

Примечание редакции: Рекомендуем 2 варианта исполне­ния выходного трансформатора. Первый вариант на железе ОСМ-0,25: ШЛ32х50, габарит намотки 68×15. Первичная обмотка: провод 0,25 по меди, в изоляции 0,3 мм, секция 225 витков. Намотка по слоям 2-4-4-ср. точка-4-4-2, по виткам 450+900+900-ср.точка-900+900+450, всего витков 2×2250, соединение секций последовательное. Вторичная обмотка для нагрузки 8 Ом — 110 витков, провод 0,53-0,55 по меди, в изоляции 0,6 мм. 5 секций по 110 витков в один слой мотаются между секциями первичной обмотки, соединение секций параллельное. Прокладки: калька или бумага для выпеч­ки 0,05 мм межслойная 1 слой, межсек­ционная 2 слоя. Пропитка в смеси пара­фин-воск для устранения дребезга вит­ков и магнитострикции железа. Второй вариант — на железе от унифицированно­го ТС-180. Первичная обмотка: провод 0,3, в изоляции 0,34 мм, 2×2000 витков, 4 секции по 500 витков на каждой катушке, в секции два слоя по 250 витков. Соединение секций по Z. Вторичная обмот­ка для нагрузки 8 Ом: 100 витков в один слой провод 0,75, по изоляции 0,82 мм, 6 секций между секциями первичной об­мотки, по три секции на каждой катушке, соединены параллельно. Между слоями калька или бумага для выпечки 0,05 мм, между секциями тоже в 2-3 слоя. Пропитка в смеси парафин-воск для устранения дребезга витков и магнитострикции железа. Ультралинейный отвод для подключения экранирующих сеток пентодов делать от первых секций первичной обмот­ки, считая от средней точки.

«Elektronika Praktyczna» №4/2008, с. 12)

Схема лампового усилителя на ГУ-50

Схема лампового усилителя на ГУ-50 — пентод ГУ-50 был разработан в Германии в середине 30-х годов и имел кодовое название LS50. Это интересная и довольно редкая в наше время радиолампа, которая также производилась и в Советском Союзе. Предназначается она для усиления мощности и генерирования высокочастотных колебаний. Лампа очень надежная в работе и можно сказать «непотопляемая». Не зря есть поговорка, что ГУ-50 можно только расколоть или утерять. Здесь подразумевается, что другими действиями испортить ее довольно сложно

Именно эти качества лампы привлекли внимание в свое время армейских связистов

Пентод LS50. Оригинальный экземпляр от компании Telefunken образца 1942 года.

Как только появилась лампа LS50, она была моментально скопирована многими мировыми производителями электровакуумных приборов, это говорит о том, какой колоссальный интерес она вызвала. Тем не менее производство ее продолжается до настоящего времени.

Электровакуумный прибор ГУ-50 — отечественный аналог лампы LS50

Налаживание усилителя

Налаживание усилителя начинается с проверки монтажа и установки движков подстроечных резисторов R22, R25 в положение, соответствующее
максимальной величине отрицательного смещения. Вход усилителя закорачивают, отключают выводы высоковольтных обмоток от выпрямителя и подают напряжение питания.
Проверяют наличие отрицательного смещения на сетках выходных ламп и его величину. Если все нормально, восстанавливают соединения и включают усилитель.
После появления анодного напряжения сразу же проверяют величину тока выходных ламп, он не должен превышать 90 mA. Если это так, то проверяют напряжения на экранирующих сетках выходных ламп и напряжения на анодах ламп предварительного усилителя и драйверного
каскада. В случае необходимости, подстраивают величины анодных напряжений подбором токозадающих резисторов источников тока. Вполне допустимо отклонение ± 5
÷
7 вольт. В
последнюю очередь уста­навливают ток выходных ламп на уровне 90
÷
95 mA. Равенство токов ламп следует установить максимально точно. Далее дают усилителю погреться 20
÷
30 минут и
повторяют регулировку тока покоя выходных ламп. После проделывания всех этих процедур можно идти слушать, что получилось.

Конденсаторы

Конденсаторы, содержащие драгметаллы:

  • Конденсаторы керамические монолитные следующих серий: КМ3, КМ4, КМ5, + КМ6, К10-17, К10-26, К10-48.
  • Конденсаторы в пластиковом корпусе: К10-17, К10-23, К10-28, К10-43, К10-46, К10-47.
  • Конденсаторы КМ5 группы Н30 зелёного цвета- это конденсаторы, на которых чётко написано «Н30».
  • Советские бескорпусные конденсаторы покупаем всех размеров, импорт не подмешивать, сразу видно.
  • Импортные бескорпусные конденсаторы в настоящее время не принимаем.
  • Конденсаторы импортные, определённых марок (смотрите в фотокаталоге).
  • Конденсаторы танталовые следующих серий: К52-9, ЭТ, ЭТН, К53-1, К53-7, К53-16, К53-18, К53-28.
  • Конденсаторы К50-6, К50-12, К53-4, К53-14, К53-21, К71-7, К73п-2, К73-3, К73-9, К78-2 и подобные не подходят, такие не покупаем.
  • Конденсаторы серебряно-танталовые: К52-1, К52-2, К52-5, К52-7, ЭТО-1, ЭТО-2.
  • Ёмкостные сборки Б-18, Б-20, проходные фильтры Б-23, линии задержки МЛЗ, микромодули, ГИС.

Структура и принцип работы лампы ГУ-50

Лампа ГУ-50 является вакуумным устройством, состоящим из нескольких основных компонентов, каждый из которых выполняет свою функцию.

Основными элементами лампы ГУ-50 являются анод, катод, сетка управления, обмотка экрана и подогревательный никромовый спиральный накал.

Принцип работы лампы основан на термоэлектронной эмиссии электронов из катода, под воздействием нагрева. Катод нагревается накалом, что приводит к освобождению электронов. Высокое напряжение на аноде притягивает эти электроны, что позволяет усилить ток от анода к катоду. Сетка управления играет роль поглотителя лишних электронов и предотвращает их попадание на анод.

Обмотка экрана намотана на стеклянную колбу лампы и служит для защиты от электрического шума. Она создает электростатическое поле, благодаря которому осуществляется отклонение электронов от анода и минимизируется их отрицательное влияние на катод. Подогревательный накал отвечает за обогрев катода, чтобы получить термоэлектронную эмиссию.

Таким образом, структура и принцип работы лампы ГУ-50 обеспечивают эффективное усиление сигнала в электронике и позволяют использовать эту лампу в широком спектре приложений.

Корпус усилителя — дубль два

Использовал для этого баллончики аэрозольные с краской. Продаются на рынке или в автомагазине. Их там полно — любой цвет, глянцевая и матовая.

Что касается таблички — там просто дырка, решил чем нибудь закрыть, разбирал корейский монитор 97 года (как же добротно собран, вся схема в алюминиевом экране, и мосфетов надергал от души) и вот на этом экране выбит номер изделия. Вырезал, закрыл дырку, круто!

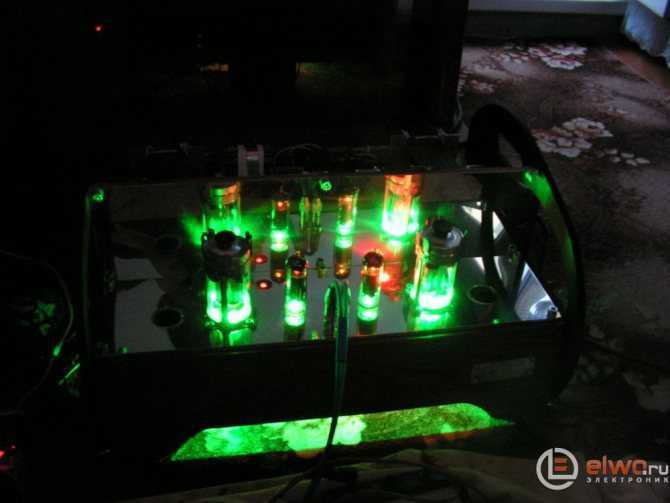

А еще надо поставить зеленые глаза — для визуальной индикации звукового синала. Получился типа шкафчик с рюмочками!

Итак, что в итоге имеем: он действительно поет!

Нет, братцы — это надо слышать! Прогрелось, упасть не встать! Лучше один раз услышать, чем 100 раз прочитать — это как раз тот самый случай. На этом пока всё, с вами был rv3dun.

Форум по усилителю

Советские радиодетали, содержащие драгоценные металлы

Наибольшее количество драгоценных металлов содержится в электронных компонентах транзисторных телевизоров

Если вы решили немного заработать и у вас есть ненужная техника советского производства, рекомендуется обратить внимание на следующие основные радиодетали:

  • транзисторы;
  • конденсаторы;
  • радиолампы;
  • резисторы;
  • клеммы и разъемы;
  • полупроводниковые диоды;
  • дроссели;
  • полупроводники;
  • реле и др.

Наиболее ценными радиодеталями, с самым высоким содержанием ДГМ, являются:

  • транзисторы серии 2Т и КТ;
  • конденсаторы серии КМ и КП. Больше ценятся детали зеленого цвета;
  • генераторные лампы серий ГУ и ГМИ;
  • резисторы серий СП;
  • клеммы и разъемы.

Рассмотрим подробнее присутствующие в советских телевизорах радиодетали, содержащие драгоценные металлы.

Транзисторы

Содержат золото, серебро, некоторые серии – палладий.

Наиболее ценными являются транзисторы (указано содержание в граммах на 1000 штук):

Транзистор золото серебро платина палладий
2Т989А 63,81 111,97 0,05 6,54
2T948 33,92 46,15 0,01 4,56
2Т986А(Б) 52,05 85,97 0,06 5,13
КТ808А 25,73 60,47
КТ809А 17,15 94,67
КТ812Б 30,98
КТ203А 7,59

Конденсаторы

В основном содержат золото и серебро, также возможно нахождение в небольших количествах палладия и платины. Спросом пользуются конденсаторы КМ (зеленого цвета) так, как в них сосредоточено больше всего драгоценных металлов (в процентном соотношении), а также радиоэлементы с желтым, серебристым и танталовым корпусом.

Наиболее ценные конденсаторы (указано содержание в граммах на 1000 штук):

Конденсатор золото серебро платина палладий
КМ-4,5 типа КР, ГР.Н30 6,88 20,57
КМ ОСТ 5,9 34,05
КМ-4 10,33 56,34
КП1-24-25КВ-15-500ПФ 7775,52 50489,53
КП-22, 10КВ50-3000ПФ 7775,52 43279,43
К10-17-1 ГР.Н50 9,94 1,39 5,21

Радиолампы

В радиолампах содержится золото, серебро, платина, палладий. Также мощные генераторные лампы могут содержать большое количество меди в системе охлаждения.

Радиолампы, содержащие большое количество ДГМ (указано содержание в граммах на 1000 штук):

Радиолампа золото серебро платина палладий тантал
ГУ-71Б 1612,2 12141,60 3,58 340,4 500
ГУ-73Б 1583,66 5463,9 3,95 263,87
ГУ-84Б 1290,45 6763,9 0,25 194,7 1390
ГМИ-7-1 2325,74 4691,4 15,37
ГМИ-83В 676,05 0,34 5,17
ГМИ-90 795,38 0,55

Резисторы

Такие детали в большом количестве содержат серебро, также в состав могут входить платина и палладий. Кроме того, сплавы из серебра находятся на выводах. Золото в резисторах не встречается.

Резисторы с большим содержанием драгметаллов (указано содержание в граммах на 1000 штук):

Резистор серебро палладий платина
СП4-8 55,55 15,53
СП5-1410ОМ 155,64 48,4
СП5-1415ОМ 116,92 38,72
СП5-1422ОМ 14,04 177,48
СП5-1433ОМ 14,04 131,96

Клеммы и разъемы

Для обеспечения высококачественных контактов в электротехнике применяются разъемы из драгметаллов. Такие запчасти в основном содержат золото, серебро и палладий.

Содержание ДГМ в некоторых клеммах и разъемах (указано содержание в граммах на 1000 штук):

Изделие серебро палладий золото
Розетка ОНП-НГ-2 235,68 303,79
Розетка «Б» АЭРГТ8-32В 410,53 249,97
Розетка СН068–72/56Х28Р-2 4,71 775,53
Вилка СНО50–112/63Х44В-6-В 1333,7 839,68
Вилка РПМ-10 1785,36
Вилка АЭРГВТ8-32В 419 248,28

История производства

Лампы гу 50 являются одним из видов электрических ламп, которые были разработаны в середине 20-го века. Они изначально предназначались для использования в радиостанциях и радиоламповых приёмниках.

Процесс производства ламп гу 50 включает в себя несколько основных этапов. Сначала выполняется изготовление колбы из стекла, в которую затем устанавливаются необходимые электроды и заполняется ионизированным газом. Затем происходит тестирование лампы на работоспособность и качество изготовления.

В процессе производства ламп гу 50 используются различные материалы, в том числе драгоценные металлы. Например, для создания электродов используются вольфрам и молибден, которые обладают высокой температурной стойкостью и хорошей электрической проводимостью. Также может использоваться золото, которое способствует более стабильной работе лампы.

Сегодня лампы гу 50 продолжают использоваться в некоторых радиоламповых приёмниках и радиостанциях, хотя постепенно они вытесняются современными полупроводниковыми приборами

Однако история производства и использования этих ламп относится к важной эпохе радиотехники и радиосвязи

Фотографии процесса сборки УЗЧ

Такой конструктив боковин не спроста — удобно кантовать. Под пленкой зеркальная нержавейка лазерной резки. Промышленный ЧПУ станок лазерной резки металла, загружаем в него файл AUTOCAD, и вуаля — всё чисто-гладко!

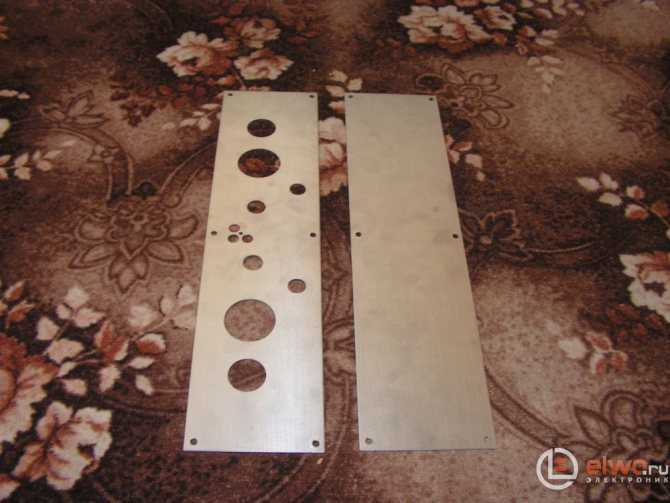

Конечно не сам резал, друзья помогли. Есть ещё один комплект, мне не нужен. Лампы в режиме 400 В 85 мА. Кстати, если выставляю ток 90 мА — начинают краснеть аноды.

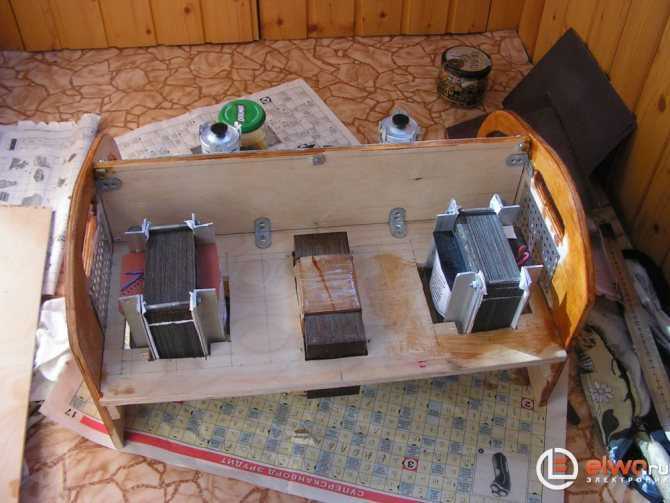

А вот и он — монстр! Сечение трансформатора 35х55=19,25 сантиметров в квадрате.

Сделал первый вариант внешнего вида усилителя, и… несколько разочарован, получилась какая-то каракатица. Может, надо было бы равномернее покрасить деревянные части, а потом скрыть лаком из баллончика…

Только с этим у меня проблема, не получается у меня покрыть равномерно, три раза перешкуривал. Потом добрые люди посоветовали попробовать дерево покрыть черной краской — черный цвет с блестящей панелью круто смотрится.

Аффинаж радиодеталей

Предприимчивым людям можно заняться кустарным аффинажем ВДМ
– то есть, и утилизированного сырья в бытовых условиях.

Для первого варианта
потребуется серная кислота в качестве электролита, кусок свинца или железа для катода и источник переменного тока.

Второй вариант
потребует ту же серную, а также азотную кислоту для приготовления термоядерной смеси с привлекательным названием «Царская водка». К примеру, смесь применима для .

Более подробную информацию по видам очистки ВДМ и технологии процессов можно подчерпнуть из статьи Аффинаж радиодеталей
.

Главное — следует помнить, что любой из способов кустарной «добычи» драгметаллов из электронного утиля крайне опасен.

Поэтому наличие индивидуальных средств защиты
– обязательное условие аффинажа ВДМ.

Первая радиосвязь на СВ.

В общем, после серии испытаний, построили мы тогда второй передатчик

по отработанным эскизам и схеме. Он отличался от первого лампой 6п15п в модуляторе, силовым трансформатором и некоторыми конструктивными мелочами. Добившись совпадения частот —провели первую радиосвязь . Поприветствовали друг друга в эфире и стали по очереди орать как идиоты в микрофоны «рас – рас, рас два три, как слышно прием». По научному – «регулировка глубины модуляции» называется: -) . И почему-то, тогда нам было пофиг, что сидим мы на вещательном СВ диапазоне и средь бела дня крякаем как дураки «на всю ивановскую» из своих пятиэтажек. Два не пуганных идиота: -) . Сейчас бы я себе такого конечно не позволил. Но тогда, — это было круто!

Вся эта возня с постройкой и испытанием передатчика, вместе с частыми перерывами заняла времени — наверно около года.

Позывной моего передатчика был «Орион», позывной передатчика друга – «Импульс». В дальнейшем мы крутили музыку после 12 ночи. Разговоры «за жизнь» не вели, по тому, как и так каждый день тынялист в техникуме.

Процесс переработки

Переработка ламп гу 50 является важным этапом вторичного использования драгоценных металлов, которые они содержат. Процесс переработки начинается с сортировки ламп по их типу и состоянию.

Затем производится разборка лампы, при которой осуществляется удаление стеклянной колбы и других компонентов. Для этого используют специальное оборудование и инструменты.

Далее следует этап очистки, во время которого происходит отделение драгоценных металлов, таких как золото, серебро и платина, от других веществ. Это делается с помощью химических процессов и специальных растворов.

Очищенные драгоценные металлы затем подвергаются процессу обработки, в результате которого они превращаются в готовые для дальнейшей переработки материалы. Эти материалы затем могут быть использованы в производстве новых изделий или проданы на специализированных рынках.

Важно отметить, что переработка ламп гу 50 должна проводиться исключительно в специализированных предприятиях с соблюдением всех экологических и безопасных стандартов. Это обеспечит максимальную эффективность и минимальные негативные последствия для окружающей среды

Конструкция

УМ собран на базе блока легендарного передатчика от радиостанции РСБ-5. Это алюминиевый корпус с подвалом шасси 115 мм. Идеально подходит для данной конструкции.

Панелька лампы ГК71 укреплена на высоте 55 мм. Корпус имеет размеры 200x260x260 мм (ШхВхГ) без выступающих элементов.

В верхнем отсеке размещены детали выходного П-контура С12, 04, С15, С16, С17, Др2, L8, L9 — вертушка, реле К2.

На передней панели имеются:

  • ручка и шкала вертушки;
  • стрелочный измеритель РА1;
  • переменный резистор R6;
  • антенные разъемы XW2 и XI;
  • ручки конденсаторов С4,03, 07;
  • переключатели SA1, SA2;
  • выключатель SA3.

Конденсаторы переменной емкости снабжены шкалами, что очень удобно для настройки.

В нижнем отсеке смонтированы С4, 03, катушки LI, L1′- L7, L7’, галетный переключатель диапазонов SA1, реле К1 и КЗ. На задней стенке нижнего отсека установлены разъемы XW1, XS1, ХР1, Х2.

Верхняя П-образная крышка, закрывающая блок УМ, имеет продолговатые отверстия с боков и приподнятую верхнюю крышку на 10 мм. В крышке, закрывающей дно блока, имеются отверстия для улучшения охлаждения усилителя. Все это сделано для снижения попадания пыли внутрь УМ.

Кто скупает радиодетали и зачем?

В случае если у вас нашлись радиодетали, содержащие драгметаллы, и вы хотите их реализовать, возникает резонный вопрос «как это сделать?». Проще всего пойти на радиорынок и обратиться к людям, которые стоят с соответствующими объявлениями, это так называемые скупщики. Они озвучат вам цену за конкретную деталь. Далее детали или просто пересчитываются, или взвешиваются

При этом важно, чтобы на детали было четко видна маркировка, ведь существует много современных деталей, внешне похожих на детали времен СССР

В старых приборах в паспорте всегда печаталась схема прибора, а также указывалось точное количество содержащегося метала в деталях, что упрощает процесс подсчета во время сдачи деталей в скупку.

Далее скупщики сдают оптом выкупленные детали на специальные заводы по переработке электронного лома. Вы также можете отправить свои радиодетали, содержащие золото, на специальные фирмы, которые принимают радиодетали с золотом, воспользовавшись почтой России.

Если же вы все-таки добыли драгметаллы из старых радиодеталей самостоятельно, то полученное сырье лучше всего сдать в ювелирный магазин в качестве лома или обменять на готовые украшения.

Однако перед тем как сдавать радиодетали или пытаться извлечь содержащиеся драгоценные металлы в радиодеталях, стоит проверить, а вдруг техника, которую вы хотите разломать, является ценным раритетом, за которым гоняются коллекционеры?

И помните, что не стоит ломать ради металла то, что еще может служить вам по назначению. А вот заработать на том, что собирает пыль, будет нелишним.

Налаживание усилителя

Налаживание усилителя начинается с проверки монтажа и установки движков подстроечных резисторов R22, R25 в положение, соответствующее
максимальной величине отрицательного смещения. Вход усилителя закорачивают, отключают выводы высоковольтных обмоток от выпрямителя и подают напряжение питания.
Проверяют наличие отрицательного смещения на сетках выходных ламп и его величину. Если все нормально, восстанавливают соединения и включают усилитель.
После появления анодного напряжения сразу же проверяют величину тока выходных ламп, он не должен превышать 90 mA. Если это так, то проверяют напряжения на экранирующих сетках выходных ламп и напряжения на анодах ламп предварительного усилителя и драйверного
каскада. В случае необходимости, подстраивают величины анодных напряжений подбором токозадающих резисторов источников тока. Вполне допустимо отклонение ± 5
÷
7 вольт. В
последнюю очередь уста­навливают ток выходных ламп на уровне 90
÷
95 mA. Равенство токов ламп следует установить максимально точно. Далее дают усилителю погреться 20
÷
30 минут и
повторяют регулировку тока покоя выходных ламп. После проделывания всех этих процедур можно идти слушать, что получилось.

Радиодетали, содержащие драгметаллы

Содержащиеся драгметаллы в радиодеталях образца времен Союза могут достигать до 5%. В транзисторах же не более 2%.

Но настоящий «Клондайк» – это конденсаторы, которые использовались в военной технике. Из них можно извлечь до 8 г золота и 50 г серебра. Рассмотрим подробнее, какие драгметаллы в радиодеталях и в каких именно можно найти.

Транзисторы

Выгоднее всего сдавать транзисторы, но не первые попавшиеся под руку, а только определенного типа. Золото присутствует в таких типах транзисторов:

  • КТ 605, КТ 603, КТ 602, КТ 316, КТ 312, КТ 306, КТ 302, КТ 301, КТ 203, КТ 201, а также тех, чьи ножки имеют характерный для драгметалла цвет.
  • КТ 907, КТ 904, КТ 606 – хотя с виду у них нет позолоченных элементов.
  • КТ 970, КТ 958, КТ 934, КТ 931, КТ 930, КТ 925, КТ 920, КТ 919, КТ 911, КТ 909, КТ 817, КТ 816, КТ 815,
  • КТ 814, КТ 611, КТ 604, КТ 602 – а также другие, у которых корпус окраски главного драгметалла.
  • 2Т 912, КП 947, КП 904, КТ 912, КТ 908, КТ 802, КТ 809, КТ 808, КТ 803, КТ 812, КТ 704 – выпущенные до начала перестройки.

Часто из золота в транзисторе сделана подложка, находящаяся под проводником.

Радиолампы

В лампах содержание золота зависит от конкретной модели. Как правило, драгметаллы наносятся на сетку, расположенную рядом с анодом. Это делается с целью избегания перегрева. Рекордсмены по содержанию золота это – ЛИ702–1; ЛИ703; ЛИ-705; ЛИ-604; К-1; ТГИ1-2500/50; ГУ-84Б; ГУ-78Б; ГУ-73П; ГУ-73Б; ГУ-71Б; ГМИ-7; ГМИ-7-1; ГМИ-4Б; ГМИ-42Б; ГМИ-32Б-1; ГМИ-32Б; ГМИ-2Б; ГМИ-19Б. В этих же и других моделях присутствует в большом количестве серебро, платина, палладий. В большем количестве они использовались в образцах более чем полувековой давности. В те времена даже ножки приборов освещения покрывались благородными металлами.

Резисторы

Радиодетали, содержащие золото, платину и палладий, имеют среди своих составляющих такие резисторы-потенциометры: ПТП 2, ПТП 1, ПЛП 6, ПЛП 2, ПП3 47, ПП3 45, ПП3 44, ПП3 43, ПП3 41, ПП3 40, ППМЛ В, ППМЛ М, ППМЛ И, ППМЛ ИМ, КСП 4, КСП 1, КСД 1, КСУ 1, КП 47, КПП 1, КПУ 1, КПД 1, РС, СП5-44, СП5-39, СП5-37, СП5-24, СП5-22, СП5-21, СП5-20, СП5-18, СП5-17, СП5-16, СП5-15, СП5-14, СП5-4, СП5-3, СП5-2, СП5-1, СП3-44, СП3 39, СП3 19. Особенно ценные резисторы, которые выпускались в 70–80 годах XX века.

Конденсаторы

В конденсаторах содержание драгметаллов есть только в маркировках радиодеталей, использовавшихся в промышленности военной направленности, а точнее:

  • Платина и палладий содержится в КМ 6, КМ 5, КМ 4, КМ 3; а также конденсаторах трубчатого типа ЭТ, КТ, К53 30, К53 28, К53 25, К53 22, К53 18, К53 17, К53 16, К53-15, К53 10, К53 7, К53 6, К53 1 и всех подобных деталях, изготовленных в Болгарии времен существования СССР.
  • Серебро же можно найти в К15-5, К10-7В.

Разъемы

Разъемы, содержащие золото, выпускались советской промышленностью: СНП59-64В, СНП59-96Р, ГРППМ7-90Ш, РППГ2-48. Толщина драгоценного покрытия может достигать нескольких микрон.

Реле

В реле найти золото не получится, а вот серебра там прилично:

  • РЭС-6 – около 157 г.
  • РСЧ-52 – около 688 г.
  • РКМ-П1 – около 332 г.
  • РВМ – около 897 г.

Микросхемы

Среди микросхем к тому же есть радиодетали с содержанием золота:

  • К 573, К 564, К 249, К 178, К 134, К 133 и такого же типа.
  • К 580, К 564, К 145, К 142 и т. д.
  • К 574, К 544, К 228, К 217, К 157, К 140 и других.
  • АОТ 101, К 565РУ7, К 65РУ6, К 565РУ5, К 565РУ2, К 500, К 142ен и пр.

Повторное использование и утилизация

Лампы ГУ 50 содержат драгоценные металлы, такие как золото, серебро и платина. Поэтому их утилизация имеет большое значение с точки зрения сохранения ресурсов и предотвращения загрязнения окружающей среды. Повторное использование старых ламп ГУ 50 позволяет экономить эти ценные ресурсы и снижать потребность в добыче новых.

Для повторного использования ламп ГУ 50 их следует сначала проверить на рабочую способность. Рабочие лампы могут быть перепроданы или использованы в других устройствах, где они по-прежнему могут выполнять свои функции. Это может быть, например, использование ламп в аппаратах для освещения, первичный источник света в определенных отраслях промышленности или в медицинских устройствах.

Если лампы ГУ 50 вышли из строя или не могут быть использованы в других устройствах, их можно утилизировать. При утилизации драгоценные металлы извлекаются из ламп и отправляются на переработку. Процесс переработки включает в себя расплавление драгоценных металлов и их использование для создания новых изделий или компонентов.

Утилизация ламп ГУ 50 должна проводиться с соблюдением всех экологических стандартов и нормативов. Это позволяет предотвратить выброс вредных веществ и минимизировать негативное влияние на окружающую среду. Правильная утилизация дает возможность сократить использование новых драгоценных металлов и вместо этого использовать уже существующие ресурсы.

Самые ценные детали

Сравнив радиодетали по содержанию драгметаллов, можно сделать вывод, что больше всего золота находится в транзисторах серий 2Т и КТ. Лидером является серия 2Т. Однако такие транзисторы изготавливали для специальной (военной) техники. В них содержание золота доходит до 0,07 грамм в 1 штуке (2Т979А). Что касается таких же деталей гражданского сектора, то в них содержание золота может достигать 0,031 грамма в 1 штуке (КТ812Б).

Также у скупщиков ценятся детали содержащие палладий. Цена на этот драгоценный металл платиновой группы за 10 лет выросла более чем в 12 раз. В 2009 году за грамм палладия давали 350 рублей, в настоящее время – 4,5 тыс.

Самым распространенным изделием, содержащим палладий, которое можно легко найти в электронике времен СССР считается зеленый конденсатор КМ серии Н30 и Н90 (палладий до 0,021 гр в 1 шт.).

Высокое содержание палладия (до 58% в сплаве) и у контактов резисторов СП5, а у переключателя КСП его соотношение может достигать 80%.

Блок питания: принципиальная схема

Схема блока питания приведена на рис . 5. Источник питания усилителя состоит из двух трансформаторов Т1, Т2 и соответствующих выпрямителей. В сетевые обмотки включены предохранители FU1 и FU2.

Рис. 5. Принципиальная схема блока питания (БП) для усилителя мощности на лампах ГК71.

От трансформатора Т1 получаем:

  • напряжение накала ~20 В при токе 3 А (6 А) со средней точкой;
  • напряжение +24 В, используемое для питания обмоток реле;
  • напряжение +30 В для питания третьей сетки лампы.

Имеется отдельная обмотка ~6,3 В. Применен трансформатор от лампового черно-белого телевизора ТС180 с перемотанными вторичными обмотками. Сетевая обмотка может включаться на 220 В, 237 В и 254 В.

Трансформатор Т2 мощностью 1000 Вт, в котором намотаны вторичные обмотки. Предусмотрены выводы от сетевой обмотки для перехода на другое напряжение. Эти выводы можно использовать в полевых (сельских) условиях при заниженном или завышенном напряжении питающей сети.

Со вторичных обмоток получаем:

  • запирающее напряжение -150 В;
  • стабилизированное напряжение смещения напряжение смещения -80 В;
  • стабилизированное экранное напряжение +450 В.

При необходимости имеется напряжение +500 В и +1800 В.

Диодный мост VD5-VD12 служит для получения напряжения +500 В. Фильтр состоит из дросселя Др1 и конденсаторов С2, С3. Стабилитроны VD13-VD15 и резистор R4 служат для получения стабилизированного напряжения +450 В.

Диодный мост VD16-VD19 нагружен на электролитический конденсатор С4 и далее включены стабилитроны VD20-VD22, получаем -150 В и при передаче — стабилизированное напряжение -80 В.

Диодный мост VD23-VD26 и сглаживающие конденсаторы С6-C11 служат для получения высокого напряжения. Каждый электролитический конденсатор БП зашунтирован резистором МЛТ-2 68-100 кОм для выравнивания напряжения и их разряда после выключения БП.

Прибор РА1 служит для контроля анодного тока. Прибор РА1 имеет предел измерения тока 1 А.

Через разъем ХР1 по многожильному кабелю с БП на УМ подаются необходимые напряжения. Для накальных цепей жилы кабеля запаивают в параллель. Для увеличения изоляции на провод высокого напряжения дополнительно надет поверх основной изоляции еще полихлорвиниловый кембрик соответствующего диаметра.

Более предпочтительным вариантом, который применяется во многих радиолюбительских разработках, является подача анодного напряжения от внешнего БП на высокочастотный разъем СР50 по отрезку коаксиального кабеля РК-50 или РК-75 диметром 7-12 мм. При этом в целях повышения безопасности экранную оплетку кабеля соединяют с корпусами УМ и БП.

При включении БП тумблером SA1 поступает напряжение накала и напряжение для питания реле. Тумблером SA2 включается запирающее напряжение, экранной сетки и анодное напряжение. При выключении снятие напряжений производится в обратном порядке.

Контрольные лампочки HL1, HL2 служат для контроля включения трансформаторов Т1, Т2 соответственно.

БП собран в отдельном корпусе. Имеет габариты 390x230x230 мм, подвал шасси 50 мм, вес около 20 кг. На лицевой панели корпуса БП находятся выключатели сети SA1, SA2, держатели предохранителей FU1, FU2, лампочки HL1, HL2, прибор PA1, а на задней стенке разъем ХР1 и клемма зажим X1. Надписи на передней панели выполнены с помощью переводного шрифта.

Один из главных компонентов — анод

Анод является одним из главных компонентов лампы ГУ 50. Он представляет собой положительно заряженный электрод, который играет ключевую роль в процессе генерации электрического тока.

Анод обычно изготавливается из материалов с высокой электропроводностью, таких как медь или серебро. Эти металлы обладают высокой теплопроводностью, что позволяет эффективно отводить излишние тепло, которое образуется в процессе работы лампы.

Благодаря своей положительной заряду, анод притягивает электроны, которые выделяются в катодной половине лампы. Это создает электрическую разность потенциалов, которая приводит к созданию электрического тока.

Однако анод не только притягивает электроны, но и выполняет роль коллектора, собирая и передавая электрический ток дальше по цепи. Благодаря этому он является одним из ключевых компонентов для обеспечения стабильной работы лампы ГУ 50.

Схема лампового усилителя на ГУ-50

Схема лампового усилителя на ГУ-50 — пентод ГУ-50 был разработан в Германии в середине 30-х годов и имел кодовое название LS50. Это интересная и довольно редкая в наше время радиолампа, которая также производилась и в Советском Союзе. Предназначается она для усиления мощности и генерирования высокочастотных колебаний. Лампа очень надежная в работе и можно сказать «непотопляемая». Не зря есть поговорка, что ГУ-50 можно только расколоть или утерять. Здесь подразумевается, что другими действиями испортить ее довольно сложно

Именно эти качества лампы привлекли внимание в свое время армейских связистов

Пентод LS50. Оригинальный экземпляр от компании Telefunken образца 1942 года.

Как только появилась лампа LS50, она была моментально скопирована многими мировыми производителями электровакуумных приборов, это говорит о том, какой колоссальный интерес она вызвала. Тем не менее производство ее продолжается до настоящего времени.

Электровакуумный прибор ГУ-50 — отечественный аналог лампы LS50
