Модификации видеомагнитофона
Единственной модификацией (хотя, строго говоря, модификацией это назвать нельзя) был ограниченный выпуск видеомагнитофонов без блока радиоканала, который обеспечивал приём и детектирование высокочастотного телевизионного сигнала в раздельные низкочастотные сигналы изображения и звука для последующей записи. Такие аппараты выпускались под названием «Электроника ВП-12», ВП означало «видеопроигрыватель». Такой аппарат отличался от обычного видеомагнитофона: в нём отсутствовал блок радиоканала, вместо кнопок выбора программ были установлены заглушки, и отсутствовали разъёмы подключения высокочастотных кабелей антенны и сопряжения с телевизором. Видеоплеер имел раздельные низкочастотные выходы видео и звука, которые подключались к соответствующим разъёмам телевизора. В любое время можно было превратить видеоплеер в полноценный видеомагнитофон установкой блока радиоканала и сопутствующих ему элементов.
В Воронеже пробовали запустить свою версию видеомагнитофона под названием «Электроника ВМ-15» (в среде специалистов — «полдвенадцатого»). Этот аппарат также не оснащался приёмо-передающим устройством (ППУ), имел блок управления, состоящий из двух плат и корпус уменьшенных габаритов с изменённым расположением органов управления. Этих аппаратов было выпущено порядка 200 штук.
Описание
Видеомагнитофон позволял записывать цветные и чёрно-белые телепрограммы в зоне уверенного приёма в I…III частотных диапазонах по ГОСТ 7845-79 непосредственно с телевизионной антенны на магнитную ленту в кассетах типа ВК-30, ВК-60, ВК-90, ВК-120, ВК-180 (аналоги стандарных VHS E- кассет), VHS-C через VHS-адаптер, и их последующего воспроизведения на 6, или 7 каналах метрового диапазона ( с 1990 года на 40 канале ДМВ )телевизора с помощью приемо — передающего устройства видеомагнитофона или через видеовыход. Кроме того, имелась возможность записи видео от внешнего источника сигнала, например видеокамеры («Электроника Н-801 В», «Электроника 822»). Для этого требовалось сначала подключить камеру к её блоку питания, а далее через гнёзда входа видео и входа звука (а также через гнездо дистанционного управления паузой в процессе записи) — к видеомагнитофону.
Тракт видеозаписи аппарата позволял записывать программы с другого видеомагнитофона, а также просматривать записи, сделанные на других видеомагнитофонах данного типа.
Система видеозаписи ЧМ — наклонно-строчная с использованием двух вращающихся видеоголовок. При записи предусмотрено стирание записанных видеопрограмм, перемотка ленты вперед -назад , прослушивание звуковой дорожки через наушники, замедленное или ускоренное воспроизведение видеозаписей, кратковременная остановка ленты во время записи / воспроизведения ( до 6 минут, для уменьшения износа видеоголовок и ленты).
Интересные факты о видеомагнитофоне
Изначально, конечно же, данный аппарат не был оснащён пультом дистанционного управления. Но со временем, в 90-х годах, различные кооперативы стали выпускать комплекты для установки данной опции. Комплекты состояли из пульта, плат, ИК-приёмника и руководства по установке с необходимыми схемами.
Электроника ВМ-12 – не первый магнитофон, который производился в СССР. Были ещё Спектр 203 и сатурн 505. Однако множественные недостатки в элементной базе привели к тому, что они не стали слишком популярны. В итоге было решено просто взять Японский «Panasonic NV-2000» и скопировать его. Так появился данный магнитофон, который стал относительно популярным.
Госцена «ВМ-12» в советское время составляла 1200 рублей, что было довольно солидной суммой. Но не смотря на это- данный товар был очень дефицитным. Порой даже продавали по предварительной записи за месяцы вперёд, что тоже не гарантировало, что в итоге получишь данный дефицитный товар.
Вследствие развала промышленности и экономического кризиса после перестройки производители старались минимизировать себестоимость продукции. В этой агонии родились «модификации» «Электроника ВП-12» и «Электроника ВМ-12А», из которых модуль ТВ-тюнера был удалён, а отверстия под кнопки переключения ТВ-каналов закрывались или заглушками, или «родными» толкателями кнопок, которые, однако, ничего не толкали.
И в заключении хотелось бы похвастать, что у меня тоже был такой видеомагнитофон, хотя конечно куплен он был уже почти (Хотя может и в нулевых, точно не помню) в нулевых, уже б\у, но всё же ещё некоторое время радовал своей работой, пока не купил DVD. Прям заностольгировался, пока писал этот пост!
Микросхемы на вес золота!
Кроме конденсаторов популярна и скупка старых микросхем. В микросхемах более всего содержится золота. В основном им позолочены контакты и корпуса микросхем. На сайте мы расскажем о самых дорогостоящих микросхемах, на которых можно сделать неплохой бизнес.
Итак, вашему вниманию представляется гигант по прибыли — микросхема К5ТК011. За одну только штуку на рынке реально получить до 100 рублей. Можно представить, сколько получится выручить, если сдать хотя бы 1000 таких микросхем!
Немногим дешевле, а именно, на рынках скупают такие микросхемы:
- Микросхема 133ЛА8 — 30 рублей штука;
- Микросхема 542НД1 — 40 рублей за штуку;
- Микросхема К5ЖЛ014 — 50 рублей.
Также неплохо скупаются и старые транзисторы. За один КТ909А-Б дают около 30 рублей. Кроме того, можно продать и переменные резисторы, на рабочие элементы которых в Советские времена также напылялись драгоценные металлы.
И хотя стоимость резисторов куда ниже, чем старых микросхем, около 5-10 рублей за штуку, всё равно это может приносить неплохие деньги. В общем, берут все старое, начиная от конденсаторов и заканчивая реле. Кстати, популярны у скупщиков радиодеталей и ламели от старых плат. За один килограмм ламелей дают одну тысячу рублей.
Возможно, и вы знаете, откуда и из чего можно достать драгоценные металлы. Просьба не жадничать, а делиться информацией. Всем удачи друзья, и больших уловов!
Прекращение выпуска
К концу 1991 года выпуск видеомагнитофонов «Электроника ВМ-12» существенно сократился. Полностью модель сняли с производства в 1995 году, в связи с тем, что данный класс аппаратов к тому времени был морально устаревшим. Ещё на рассвете производства этого видеомагнитофона в серийное производство начали поступать более современные, с расширенными функциями, а также более надёжные модели. В начале 90-х годов вследствие рыночной реформы был открыт доступ для импортных товаров. На прилавки магазинов хлынули потоки телевизоров, видеомагнитофонов, игровых приставок и прочей электроники. Аппараты мировых производителей отличались высокой надёжностью, многофункциональностью и эргономичностью. Спрос на российские видеомагнитофоны резко упал, несмотря на то, что уже к тому времени было освоено производство вполне конкурентоспособных и надёжных аппаратов. В 1991 году НПО «Позитрон» совместно с корейской фирмой «DAEWOO» создало совместное предприятие «ДЭУ-Позитрон» по выпуску видеомагнитофонов Daewoo-Позитрон DVR-4561D. Первые видеомагнитофоны были выпущены в марте 1992 года в новом корпусе предприятия. Всё оборудование и комплектующие поставлялись из Южной Кореи. Для «отвёрточной» сборки был набран и обучен корейскими специалистами новый персонал. Всего было собрано порядка 80 тысяч аппаратов.
Руководство производственного объединения «Спектр» наладило связи с фирмой «Samsung», а ведущие специалисты получали дополнительное повышение квалификации, проходя обучение в Сеуле. Итогом такой плодотворной работы стал выпуск видеомагнитофона «Электроника-Самсунг 1230», который по надёжности и функциональности ничем не уступал другим моделям с аналогичными характеристиками. Однако конкуренции данный аппарат, как, впрочем, и остальные видеомагнитофоны российского производства, не выдерживали, главным образом из-за ценового различия и устойчиво вошедшего в обиход понятия «импортное — значит надёжное». Достижения мировых производителей в области микроэлектроники и микропроцессорной техники давно опередили российские разработки на годы вперёд. Ярким примером этому может служить массовый приток относительно недорогих и надёжных импортных видеоплееров зарубежного производства, в которых большинство функциональных устройств были реализованы на одном процессоре, что определяло их надёжность, невысокую стоимость, малые габариты и массу. Однако самым массовым видеомагнитофоном, который выпускался в России, был именно «Электроника ВМ-12». По количеству произведённых в СССР видеомагнитофонов эта модель держала первое место как по времени производства, так и по количеству проданных аппаратов.
Покупка видеомагнитофона — яркое событие!
В доперестроечное время видеокассеты были большой редкостью. «С рук» одна стоила вначале 200 рублей, потом цена снизилась до 100. Ими чаще всего обменивались или перезаписывали, покупали в комиссионках и чековых магазинах «Березка». Отрывные талоны на приобретение видеокассеты также печатались в паспорте счастливого обладателя видика.
Квартиру на видеомагнитофон
Сейчас это звучит дико, но в газетах тех лет можно было встретить объявления об обмене квартиры или машины на видеомагнитофон, которой при достаточно высокой цене являлся дефицитом. Вот тяга была у населения к новинкам техники и зрелищам!
Первые видеосалоны
Появление видака в квартире становилось значимым событием не только для хозяев, но и их соседей, родственников, знакомых. Это означало возможность в любое время смотреть ужастики, «пикантное» кино, боевики и прочие жанры с характерным озвучиванием гундосых переводчиков фильмов на VHS. Первые видеосалоны были подпольными, это позже с началом рыночных отношений они легализовались, чтобы в 90-х массово заполонить все пригодные для этого помещения.
Каста телевизионных мастеров с приходом в нашу жизнь кассетных видеомагнитофонов получила возможность подзаработать. Телевизоры тогда работали в цветовой системе SECAM, а пиратские кассеты – PAL. Поэтому изображение было черно-белое. Проблему научились решать – мастера паяли модули для переключения вручную и поставили их производство на поток.
Функционал Электроника ВМ-12
Функционал магнитофона на самом деле не маленький. Имеет возможность записи или воспроизведения, перемотку ленты, прослушивание звуковой дорожки на головные телефоны замедленное или ускоренное воспроизведение видеозаписей, кратковременную остановку ленты во время записи/воспроизведения и механический счетчик расхода ленты.
Отдельного внимания заслуживает функция часов. В их функционал входит встроенный таймер, который можно запрограммировать на запись до 4-ёх программ в течение последующих 14-ти дней. А для реализации этой возможности «Электроника ВМ-12» имела встроенный ТВ-тюнер, который был рассчитан на приём 8-ми телеканалов в диапазонах МВ и ДМВ.

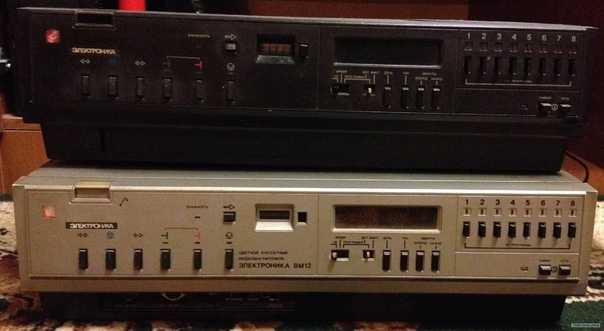

Т.е. в данном случае телевизионная антенна подключалась не к телевизору, а к самому магнитофону. А магнитофон со своего видео выхода выдавал телевизионный сигнал. Таким образом можно смотреть телевизор, а параллельно вести запись телепередачи. Для настройки каналов имеется отдельный отсек, который показан на фото левее. Переключение каналов осуществлялось из ряда кнопок, расположенного правее окошка часов.
Так же имелся специальный датчик влажности, который блокировал включение видеомагнитофона в условиях повышенной влажности, о чём сигнализировал соответствующий индикатор на передней панели.
