ДПМ-30-Н3-01
Коллекторный электродвигатель постоянного тока ДПМ-30-Н3-01 с возбуждением от постоянных магнитов предназначен для применения в качестве силовых двигателей и для привода различных механизмов ратковременного, повторно-кратковременного и непрерывного действия в аппаратуре промышленной автоматики, телемеханики, радиоэлектроники. Технические условия: ОСТ 160.515.022-76.
Структура обозначения двигателя: ДПМ-30-Н3-01 • ДПМ — электродвигатель с возбуждением от постоянных магнитов; • 30 — номер габарита; • Н3 — с одним выходным концом вала и встроенным центробежным контактным регулятором частоты вращения; • 01 — тип двигателя.
Технические характеристики двигателя ДПМ-30-Н3-01: • Напряжение питания, В . 27 • Номинальная мощность, Вт . 6,47 • Частота вращения, об/мин . 9000 • Номинальный вращающий момент, мН*м . 6,86 • Пусковой момент, мН*м . 39,2 • Потребляемый ток, А . 1,0 • Пусковой ток, А . 6,5 • Коэффициент полезного действия, % . 24 • Направление вращения . левое • Масса, кг . 0,25
Технические характеристики двигателей ДПМ-30 исполнения Н3:
| Тип двигателя | Технические характеристики двигателей ДПМ-30 исполнения Н3 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| U | P2 ном | n ном | M ном | M п | I ном | I п | КПД | f | Направление вращения | |
| В | Вт | об/мин | мН•м | мН•м | А | А | % | ч | ||
| ДПМ-30-Н3-01 | 27 | 6,47 | 9000 | 6,86 | 39,2 | 1 | 6,5 | 24 | 50 | правое, левое |
| ДПМ-30-Н3-01А | 23 | 6,47 | 9000 | 6,86 | 29,4 | 1,25 | 8,5 | 23 | 50 | правое, левое |
| ДПМ-30-Н3-02 | 28 | 2,47 | 12000 | 1,96 | 19,6 | 1 | 8 | 9 | 30 | правое |
Условные обозначения электрических параметров двигателей ДПМ: • U — Напряжение питания двигателя. • P2 ном — Номинальная мощность. • n ном — Номинальная частота вращения двигателя. • M ном — Номинальный вращающий момент. • M п — Пусковой момент. • I ном — Номинальный потребляемый ток. • I п — Пусковой ток. • КПД — Коэффициент полезного действия двигателя. • f — Гарантийная наработка двигателя.
МП-Э1-1
Справочные данные по содержания драгоценных металлов в: МП-Э1-1. Данные предоставленны из открытых источников: паспортов к изделиям, формуляров, технической литературы, технических справочников. Содержания драгметаллов ( Драгоценных металлов ): золота, серебра, платины и металлов платиновой группы (МПГ — палладий и т.д. ) на 1 штуку в граммах. Золото: 0.063 Серебро: 0.57 Платина: 0 МПГ : 0 Примечание:
Справочные данные по содержания драгоценных металлов в: НМД-0. Данные предоставленны из открытых источников: паспортов к изделиям, формуляров, технической литературы, технических справочников. Содержания драгметаллов ( Драгоценных металлов ): золота, серебра, платины и металлов платиновой группы (МПГ — палладий и т.д. ) на 1 штуку в граммах. Золото: 0 Серебро: 5.437 Платина: 0 МПГ : 0 Примечание:
Подскажу моторчики СССР с палладием, платиной и иридием. Перечень изделий и фото.
Интерес к электромоторчикам СССР в которых есть палладиевые контакты, а также другие сплавы на основе металлов платиновой группы возрастает соразмерно росту стоимости этих благородных металлов.
Так, например, при стоимости палладия в 150р за грамм (на 2009г), эти изделия были практически никому не интересны, ибо не представляли собой никакой материальной ценности. Однако когда палладий вырос в цене до 6000р, а иридий и того больше, ажиотаж вокруг советских электромоторов с палладиевыми и платиновыми контактами возрос многократно.
Прежде всего, такими изделиями заинтересовались охотники за радиодеталями, и люди занимающиеся сбором изделий с драгметаллами с целью их дальнейшей сдачи в пункты приема лома. И это вполне естественно, поскольку собрав даже несколько таких моторов с контактами из сплава палладий + иридий, можно с лихвой окупить все потраченные на их поиск затраты.
Однако, где искать такие изделия СССР и в каких моторчиках есть палладий, платина или иридий, известно далеко не каждому искателю драгоценных металлов. Списков моделей в открытом доступе практически нет, а найти более полную информацию по каждому из попадающихся радиолюбителю устройств, практически невозможно.
Единственное, на что можно полагаться, это на опыт других сборщиков радиодеталей и информацию из технических паспортов к изделиям. И к счастью, такую информацию нам удалось отыскать.
Как отличить электромоторы с палладием по внешним признакам.
Драгоценные металлы платиновой группы есть далеко не в каждом советском электромоторчике. Это стоит знать. Кроме того, палладий и платина в таких изделиях могут присутствовать в разных механизмах, а не только в качестве металла для контактных групп.
Так, например, в электромоторчиках от советских магнитофонов, платина и другие драгоценные металлы могут присутствовать только в зеленых КМ конденсаторах или транзисторах.
Палладий и иридий в качестве контактов встречается преимущественно в более сложной технике, перечень которой мы предложим ниже.
Отличительной чертой электродвигателей с драгоценными металлами платиновой группы выступает их продолговатая, цилиндрическая форма, на одной из сторон которой находится отсек скрывающий щеточный механизм. Именно для обеспечения правильной работы щеточного механизма, а также для контроля скорости и направления оборотов электродвигателя и применяют палладиевые или платиновые конденсаторы и контактные группы из драгметаллов.
В каких электромоторах СССР есть палладий, платина, иридий. Перечень изделий.
Известный перечень моторчиков с палладиевыми контактами не слишком обширен и составляет лишь несколько известных моделей выпуском до 1990г.
К таким устройствам относятся электромоторы серий:
ДПМ-30-Н3-01, ДПМ-30-Н3-01А, ДПМ-30-Н3-02, содержит 0,13 серебра и порядка 0,9г сплава платины с иридием. Драгметаллы присутствуют преимущественно на движущей части контактной группы.
ДПМ-20-Н3-01 содержит 0,2 серебра и 0,208 Pt-Ir сплава.
ДПМ-20-Н3-09 имеет практически такое же содержание драгметаллов, как и предыдущая версия.
Электродвигатель ДПМ-25-Н3-02Б встречается с 0,02г платины.
ДПМ-30-Н6-02 с РС-3-02Д, согласно справочнику сайта dragmetinform.ru содержит до 3,9г серебра, 0,11 платины и 0,01 металлов платиновой группы.
Стоимость деталей из сплава Pt-Ir в моторчиках СССР зависит от их массы и процентного содержания драгоценных металлов, а также от цены сырья на международном рынке. В среднем она может достигать 5000р за один грамм.
Существуют и моторчики, в которых драгметаллы присутствуют в конструкции зеленых КМ конденсаторах с обозначением 5V, 5F, H30 и H90. Цена килограмма таких конденсаторов в пунктах приема радиодеталей достигает 200 000р.
Перечень устройств, в которых применяются электродвигатели с платиной, палладием или иридием очень ограничен. Преимущественно это были советские бормашины для ювелиров и стоматологов. В бытовой электронике лишь изредка встречаются моторы с КМ конденсаторами. Изделия серии ДПМ 30 Н3 и схожие с ними, встречаются редко и использовались преимущественно в изделиях, где требуется легкий вес мотора и точная регулировка оборотов. Мини дрели, авиа моделирование и космическая инженерия. Были такие моторы и в свободной продаже. Поэтому найти их еще возможно, хоть и очень нелегко.
Источник статьи: http://zen.yandex.ru/media/zolotoysklad/podskaju-motorchiki-sssr-s-palladiem-platinoi-i-iridiem-perechen-izdelii-i-foto-607ee6852d9af14dc697f299
Подскажу моторчики СССР с палладием, платиной и иридием. Перечень изделий и фото.
Интерес к электромоторчикам СССР в которых есть палладиевые контакты, а также другие сплавы на основе металлов платиновой группы возрастает соразмерно росту стоимости этих благородных металлов.
Так, например, при стоимости палладия в 150р за грамм (на 2009г), эти изделия были практически никому не интересны, ибо не представляли собой никакой материальной ценности. Однако когда палладий вырос в цене до 6000р, а иридий и того больше, ажиотаж вокруг советских электромоторов с палладиевыми и платиновыми контактами возрос многократно.
Прежде всего, такими изделиями заинтересовались охотники за радиодеталями, и люди занимающиеся сбором изделий с драгметаллами с целью их дальнейшей сдачи в пункты приема лома. И это вполне естественно, поскольку собрав даже несколько таких моторов с контактами из сплава палладий + иридий, можно с лихвой окупить все потраченные на их поиск затраты.
Однако, где искать такие изделия СССР и в каких моторчиках есть палладий, платина или иридий, известно далеко не каждому искателю драгоценных металлов. Списков моделей в открытом доступе практически нет, а найти более полную информацию по каждому из попадающихся радиолюбителю устройств, практически невозможно.
Единственное, на что можно полагаться, это на опыт других сборщиков радиодеталей и информацию из технических паспортов к изделиям. И к счастью, такую информацию нам удалось отыскать.
Как отличить электромоторы с палладием по внешним признакам.
Драгоценные металлы платиновой группы есть далеко не в каждом советском электромоторчике. Это стоит знать. Кроме того, палладий и платина в таких изделиях могут присутствовать в разных механизмах, а не только в качестве металла для контактных групп.
Так, например, в электромоторчиках от советских магнитофонов, платина и другие драгоценные металлы могут присутствовать только в зеленых КМ конденсаторах или транзисторах.
Палладий и иридий в качестве контактов встречается преимущественно в более сложной технике, перечень которой мы предложим ниже.
Отличительной чертой электродвигателей с драгоценными металлами платиновой группы выступает их продолговатая, цилиндрическая форма, на одной из сторон которой находится отсек скрывающий щеточный механизм. Именно для обеспечения правильной работы щеточного механизма, а также для контроля скорости и направления оборотов электродвигателя и применяют палладиевые или платиновые конденсаторы и контактные группы из драгметаллов.
В каких электромоторах СССР есть палладий, платина, иридий. Перечень изделий.
Известный перечень моторчиков с палладиевыми контактами не слишком обширен и составляет лишь несколько известных моделей выпуском до 1990г.
К таким устройствам относятся электромоторы серий:
ДПМ-30-Н3-01, ДПМ-30-Н3-01А, ДПМ-30-Н3-02, содержит 0,13 серебра и порядка 0,9г сплава платины с иридием. Драгметаллы присутствуют преимущественно на движущей части контактной группы.
ДПМ-20-Н3-01 содержит 0,2 серебра и 0,208 Pt-Ir сплава.
ДПМ-20-Н3-09 имеет практически такое же содержание драгметаллов, как и предыдущая версия.
Электродвигатель ДПМ-25-Н3-02Б встречается с 0,02г платины.
ДПМ-30-Н6-02 с РС-3-02Д, согласно справочнику сайта dragmetinform.ru содержит до 3,9г серебра, 0,11 платины и 0,01 металлов платиновой группы.
Стоимость деталей из сплава Pt-Ir в моторчиках СССР зависит от их массы и процентного содержания драгоценных металлов, а также от цены сырья на международном рынке. В среднем она может достигать 5000р за один грамм.
Существуют и моторчики, в которых драгметаллы присутствуют в конструкции зеленых КМ конденсаторах с обозначением 5V, 5F, H30 и H90. Цена килограмма таких конденсаторов в пунктах приема радиодеталей достигает 200 000р.
Перечень устройств, в которых применяются электродвигатели с платиной, палладием или иридием очень ограничен. Преимущественно это были советские бормашины для ювелиров и стоматологов. В бытовой электронике лишь изредка встречаются моторы с КМ конденсаторами. Изделия серии ДПМ 30 Н3 и схожие с ними, встречаются редко и использовались преимущественно в изделиях, где требуется легкий вес мотора и точная регулировка оборотов. Мини дрели, авиа моделирование и космическая инженерия. Были такие моторы и в свободной продаже. Поэтому найти их еще возможно, хоть и очень нелегко.
НМД-016
Справочные данные по содержания драгоценных металлов в: НМД-016. Данные предоставленны из открытых источников: паспортов к изделиям, формуляров, технической литературы, технических справочников. Содержания драгметаллов ( Драгоценных металлов ): золота, серебра, платины и металлов платиновой группы (МПГ — палладий и т.д. ) на 1 штуку в граммах. Золото: 0 Серебро: 0.604 Платина: 0 МПГ : 0 Примечание:
Справочные данные по содержания драгоценных металлов в: П 71. Данные предоставленны из открытых источников: паспортов к изделиям, формуляров, технической литературы, технических справочников. Содержания драгметаллов ( Драгоценных металлов ): золота, серебра, платины и металлов платиновой группы (МПГ — палладий и т.д. ) на 1 штуку в граммах. Золото: 0 Серебро: 13.3 Платина: 0 МПГ : 0
Источник статьи: http://xn--80aimmfkbk.xn--p1ai/category/stanochnoe_oborudovanie/nasos/

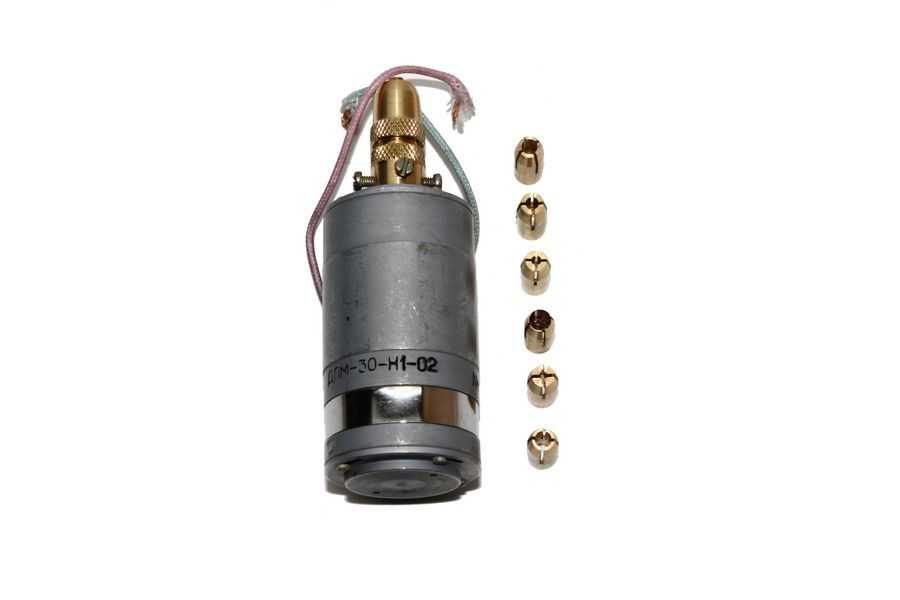

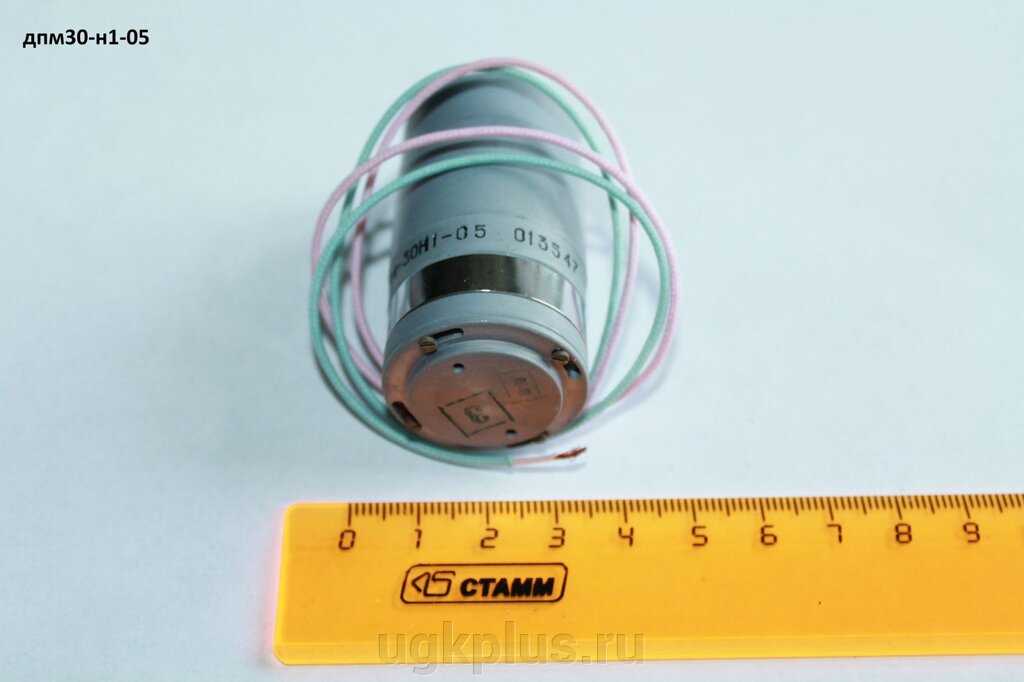

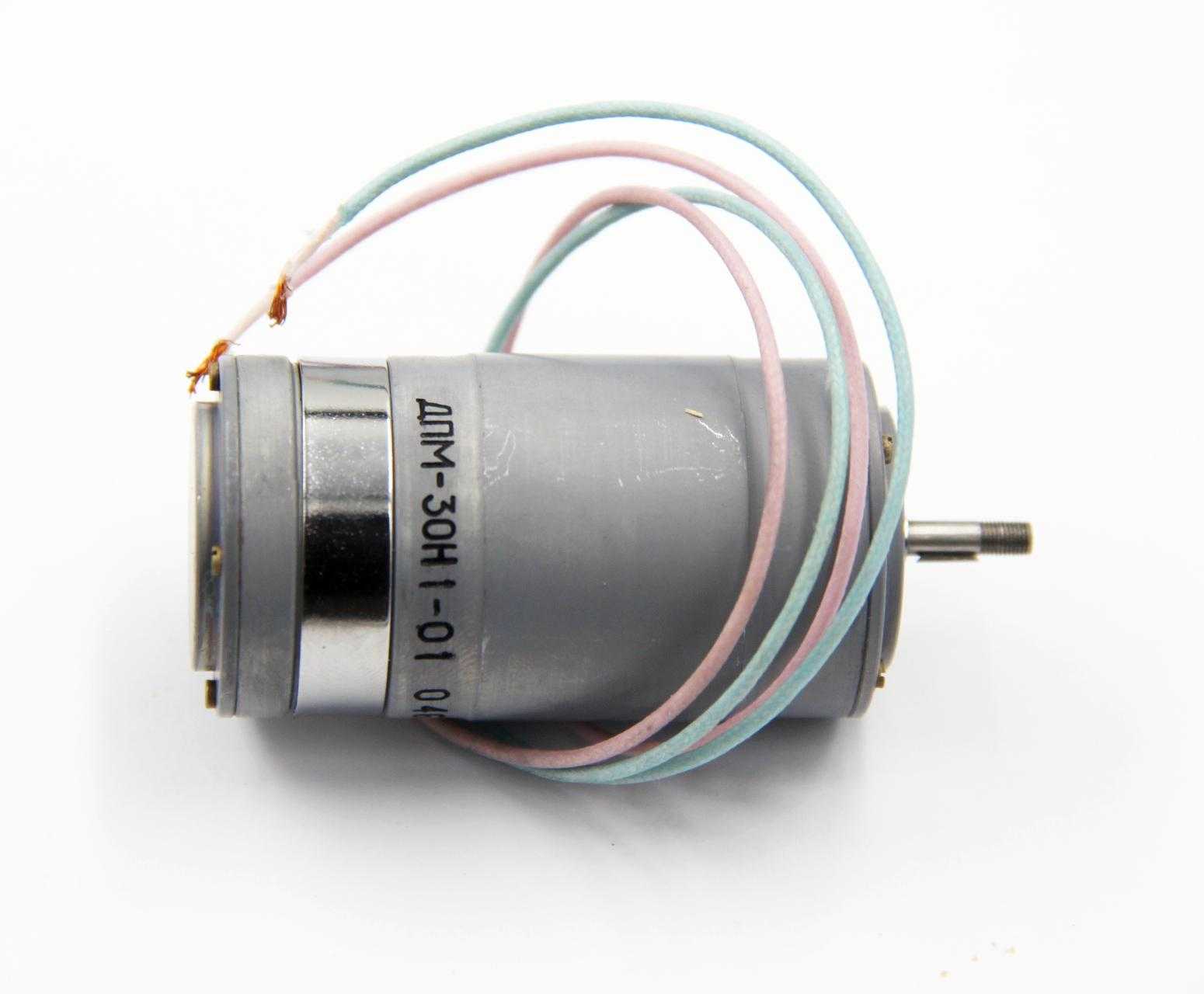

Электрические двигатели типа ДПМ исполнения Н1, Н2
Электрические коллекторные двигатели постоянного тока серии ДПМ оснащены кольцевым постоянным магнитом возбуждения и пазовым якорем. По конструктивному исполнению разделяются на Н1 – один выход вала; Н2 – вал с двусторонним выходом.

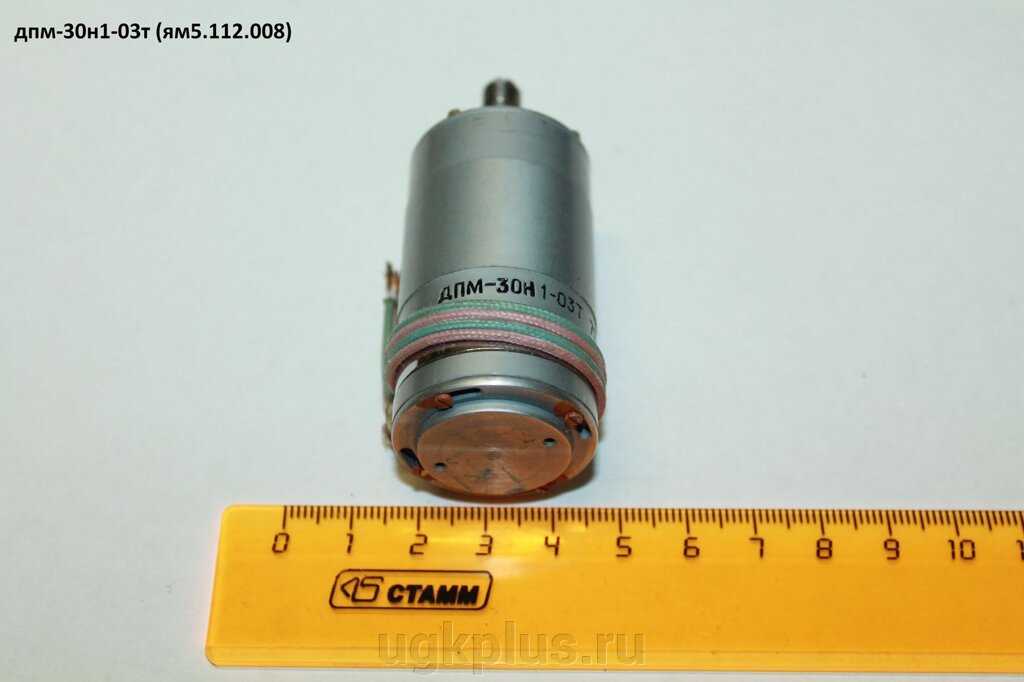

Могут работать с любым направлением вращения, переключение направления вращения необходимо производить только поле полной остановки якоря. Исключение могут составлять двигатели ДПМ-20-Н1-08Т, ДПМ-30-Н1-03Т, ДПМ-25-Н1-07Т, которые допускают переключение направления «на ходу».
Основные электрические и механические характеристики двигателей ДПМ Н1, Н2
01 29 0,075 9000 0.5 6
02 27 0,07 4000 1 2
04 06 0,06 2000 0.2 0.6
05 14 0,05 2000 0.2 1
06 27 0,15 9000 1.5 6
07 27 0,15 6000 2.0 5
08 27 0,15 4500 2.0 4
11 12 0,35 9000 1.5 6
12 12 0,3 6000 2.0 5
12А 14 0,25 6000 1.8 6
13 12 0,25 4500 1.5 4
14 12 0,1 2500 1.0 2
16 06 0,55 9000 1.0 6
17 06 0,5 6000 1.5 6
01 29 0,25 9000 3.5 15
02 27 0,1 3800 3.0 10
02А 27 0,06 4500 1.0 10
03 12 0,6 6000 4.5 10
04 27 0,15 2500 5.0 8
05 15 0,22 2500 5.0 8
07 27 0,3 6000 5.0 15
07 27 0,22 4500 5.0 12
09 12 0,65 9000 3.5 15
10 12 0,52 4500 5.0 12
10А 14 0,45 4500 5.0 12
11 12 0,28 2500 5.0 8
01/02 29 0,5 9000 7.0 35
02/01 27 0,25 2600 10 20
03 27 0,5 4500 10 30
04 26 0,5 5500 10 25
05 27 0,4 6000 7.0 25
08 12 1,2 9000 7.0 35
09 12 1,2 6000 10 35
10 12 1,0 4500 10 25
10А 14 0,8 4500 10 28
11 12 0,6 2500 10 20
01 27 1,3 9000 15 70
02 27 0,45 3500 15 50
03 06 2,0 1800 23 35
04 27 1,1 6000 20 60
05 27 0,85 4500 20 50
06 27 0,53 2500 20 35
08 12 2,8 9000 15 70
09 12 2,2 6000 20 60
10 12 1,6 4500 20 50
11 12 1,15 2500 20 35

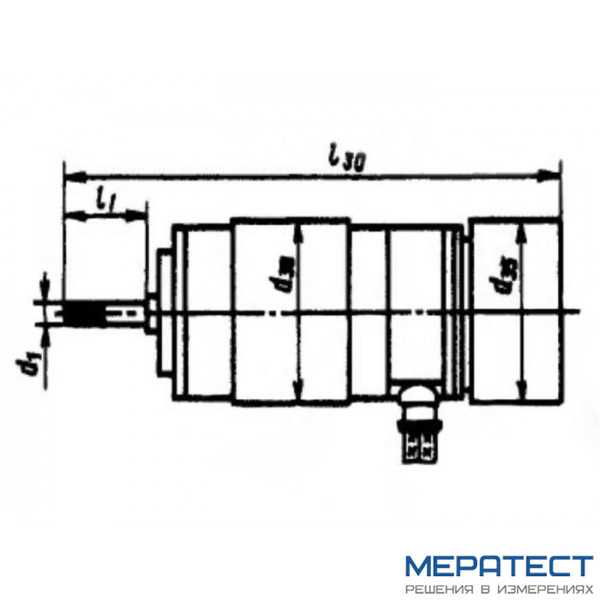

Габаритные размеры двигателей ДПМ Н1, Н2
ДПМ-20-Н1, Н2 М2х0.25 20 7 46 0.065
ДПМ-25-Н1, Н2 М2х0.25 25 9 55.5 0.12
ДПМ-30-Н1, Н2 М2х0.35 30 10.5 69 0.22
ДПМ-35-Н1, Н2 М3х0.35 35 12.5 78.5 0.34
