Области применения
Основная область применения этих элементов – стабилизация постоянного напряжения в маломощных ИП или в отдельных узлах, мощность которых не более десятков ватт. С помощью опорных диодов обеспечивают нормальный рабочий режим транзисторов, микросхем, микроконтроллеров.
В стабилизаторах простой конструкции стабилитрон является одновременно источником опорного напряжения и регулятором. В более сложных конструкциях стабилитрон служит только источником опорного напряжения, а для силового регулирования применяется внешний силовой транзистор.
Термокомпенсированные стабилитроны и детали со скрытой структурой востребованы в качестве дискретных и интегральных источников опорного напряжения. Для защиты электрической аппаратуры от перенапряжений разработаны импульсные лавинные стабилитроны. Для защиты входов электрических приборов и затворов полевых транзисторов в схему устанавливают рядовые маломощные стабилитроны. Полевые транзисторы с изолированным затвором (МДП) изготавливаются с одним кристаллом, на котором расположены: защитный стабилитрон и силовой транзистор.

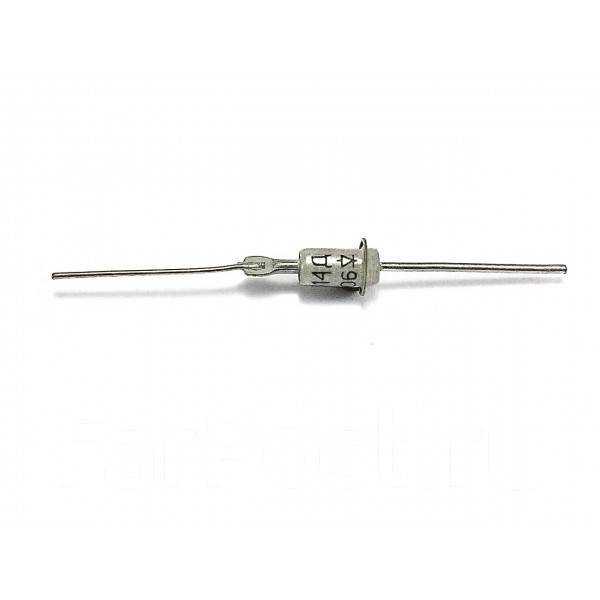

Описание стабилитрона Д814г
Стабилитрон Д814г имеет характеристики, которые обеспечивают его надежную работу в различных условиях. Он обладает высокой точностью стабилизации напряжения, что позволяет использовать его в различных устройствах, где требуется стабильный выходной сигнал.
Особенностью стабилитрона Д814г является его компактный размер, что делает его удобным для установки в различных электронных устройствах. Он также обладает низким энергопотреблением и долгим сроком службы, что делает его экономичным и надежным выбором.
Применение стабилитрона Д814г включает в себя использование его в аппаратуре для стабилизации источников питания, регулировании и контроле тока, а также в автоматических системах управления и приборах. Он также широко применяется в радиотехнике, телекоммуникационных системах и электронных устройствах общего назначения.
Прибор для стабилизации напряжения
Стабилитроны обладают рядом особенностей, которые делают их эффективными в использовании:
- Стабильность выходного напряжения: стабилитроны обеспечивают постоянное выходное напряжение, даже при изменении входного напряжения.
- Низкий уровень шума: стабилитроны минимизируют электромагнитные помехи и уровень шума в электрической цепи.
- Быстрый отклик: стабилитроны имеют высокую скорость отклика, что позволяет им моментально реагировать на изменения входного напряжения.
- Широкий диапазон рабочих температур: стабилитроны способны работать в широком диапазоне температур, что делает их подходящими для различных условий эксплуатации.
Приборы для стабилизации напряжения широко применяются в различных областях, включая электронику, телекоммуникации, автомобильную промышленность и другие. Например, они используются в источниках питания, системах связи и оборудовании автомобилей для обеспечения надежного и стабильного питания. Также стабилитроны могут использоваться для защиты электрических устройств от перенапряжения и короткого замыкания.
Итак, прибор для стабилизации напряжения, или стабилитрон, является неотъемлемым компонентом в электрических цепях, обеспечивая стабильность и надежность питания для множества устройств и систем.
Принцип работы и конструкция
Основой стабилитрона является pn-переход, который изготавливается из полупроводникового материала, такого как кремний или германий. Стабилитроны могут иметь различные формы корпусов, от маленьких цилиндрических до прямоугольных. Внутри корпуса находятся две электроды – катод и анод, которые объединены с полупроводниковым кристаллом.
Принцип работы стабилитрона основан на использовании эффекта Зенера – пробоя pn-перехода при достижении определенной обратной напряженности. В этом случае, стабилитрон переходит в режим пробоя и начинает пропускать ток. Однако, пробой происходит с характеристикой напряжения, что позволяет стабилитрону работать как стабилизатор напряжения.
Таким образом, стабилитрон выполняет функцию обеспечения стабильности напряжения на выходе, подавая различное количество электрической энергии в зависимости от поданного на него входного напряжения. Это позволяет использовать стабилитроны для стабилизации питания в различных электронных устройствах, компьютерах, системах энергетики и других областях.
Схема для проверки
Рассмотрим еще одну простейшую схему для определения напряжения стабилизации, которая состоит из:
- Регулируемого блока питания. Постоянное напряжение должно изменяться плавно потенциометром от 0 до 50 В (чем выше максимальное напряжение тем больший диапазон элементов вы сможете проверить). Это позволит проверить практически любой маломощный стабилитрон.
- Набор токоограничивающих резисторов. Обычно они имеют номинал 1 Ком, 2,2 Ком и 4,7 Ком, но их может быть и больше. Все зависит от напряжения и тока стабилизации.
- Вольтметр, можно использовать обыкновенный мультиметр.
- Колодка с подпружиненными контактами. Она должна иметь несколько ячеек, чтобы была возможность подключать полупроводники с различными корпусами.
Для проверки подключают стабилитрон по вышеприведенной схеме и постепенно поднимают напряжение на источнике питания от 0. При этом контролируют показания вольтметра. Как только напряжение на элементе перестанет расти, независимо от его увеличения на блоке питания, это и будет стабилизацией по напряжению.
Если на элементе есть маркировка, то полученные при измерении данные сверяют с таблицей в справочнике по параметрам.
Отметим, что стабилитроны могут выпускаться в различном исполнении. Например, КС162 производятся в керамических корпусах, КС133 в стеклянных, Д814 и Д818 в металлических.
Приведем характеристики некоторых распространенных отечественных стабилитронов:
- КС133а напряжение стабилизации равно 3,3 В, выпускаются в стеклянном корпусе;
- КС147а поддерживает напряжение на уровне 4,7 В, корпус стеклянный;
- КС162а– 6,2 В, корпус из керамики;
- КС175а – 7,5 В, имеет керамический корпус;
- КС433а – 3,3 В, выпускают в металлическом корпусе;
- КС515а – 15 В, корпус из металла;
- КС524г – в керамическом корпусе с напряжением 24 В;
- КС531в – 31 В, керамический корпус;
- КС210б – напряжение стабилизации 10 В, корпус из керамики;
- Д814а – 7-8,5 В, в металлическом корпусе;
- Д818б – 9 В, металлический корпус;
- Д817б – 68 В, в корпусе из металла.
Для проверки стабилитрона с большими напряжениями стабилизации применяется другая схема, которая представлена на рисунке снизу.
Проверка производится аналогично описанному способу. Похожие приборы выпускаются китайскими производителями.
Однако, можно собрать простейшую схему для проверки стабилитронов с применением мультиметра. Это хорошо показано на видео далее.
Следует предупредить, что показанную на видео электрическую схему применять не рекомендуется, т.к. она небезопасна и требует соблюдения техники безопасности. В противном случае можно получить травму (в лучшем случае).
Проверка транзистор-тестером
Проверить на работоспособность полупроводниковых элементов можно с помощью универсального тестера радиокомпонентов. Часто его называют транзистор-тестером.
Это универсальный измерительный прибор с цифровым индикатором. С помощью транзистор-тестера можно проверить различные радиодетали. К ним относятся резисторы, конденсаторы, катушки индуктивности. А также и полупроводниковые приборы, транзисторы, тиристоры, диоды, стабилитроны, супрессоры и т.п.
Для проверки работоспособности, зажмите детальку в ZIF-панельке (специальном разъёме с рычагом для зажимания элементов), после чего на дисплее высвечивается схемное обозначение элемента. Однако рассматриваемые в этой статье элементы проверяются как обычные диоды. Поэтому не стоит рассчитывать, что транзистор тестер определит, на какое напряжение стабилитрон. Для этого все равно нужно будет собрать схему типа той, что показана выше или такую как рассмотрим далее.
Рекомендуем посмотреть видео о том, что такое универсальный транзистор-тестер и как им проверять радиоэлектронные компоненты.
https://youtube.com/watch?v=C8jeBrLRUNY
Тестер, также как и мультиметр, проверяет целостность р-n перехода и корректно определяет напряжением стабилизации стабилитронов до 4,5 вольт.
При ремонте аппаратуры, рекомендуется элемент стабилизации менять на новый. Не зависимо от наличия исправного p-n перехода. Т.к. высока вероятность, что у диода изменилось напряжение стабилизации или оно может произвольно меняться в процессе работы аппаратуры.
Техника, где есть ценные металлы?
Радиодетали, содержащие драгметаллы лучше искать в бытовой технике, произведённой до 1989 года прошлого столетия. Модели, произведённые позже, имеют до 40 процентов меньше драгоценных материалов. К такой технике относятся: телевизоры, радиоприёмники, проигрыватели, видеомагнитофоны, стиральные машинки, магнитофоны.
Много золота, серебра и других драгметаллов использовалось при производстве микросхем, светодиодов жёлтого цвета, резисторов, транзисторов КТ, конденсаторов КМ, зелёные ценятся выше, генераторных ламп. Кроме этих деталей, ценятся микросхемы, транзисторы, резисторы, дроссели, реле, процессоры, разъёмы. Не все они содержат драгоценные металлы, поэтому можно посмотреть специальный справочник радиодеталей, где указана их маркировка и примерное количество содержащихся сплавов драгметаллов.
Содержание драгметаллов в бытовой технике советского периода
К примеру, калькуляторы советского периода содержат дорогостоящие элементы, в составе которых серебро и золото. Это конденсаторы КМ (зелёные), микросхемы, выходные контакты плат, выключатели, разъёмы.
Компьютеры состоят из большого количества жёлтых конденсаторов (К 10-17), зелёных КМ, которые можно сдать за приличную сумму денег. Кроме того, пластмассовые микросхемы содержат небольшое количество золота.
В холодильниках и стиральных машинках советского производства не удастся найти много ценных компонентов, но посеребрённые контакты, реле, терморегуляторы вполне подойдут.
Содержание драгметаллов в бытовой технике советского периода
В советский период выпускались два вида телевизоров. При их изготовлении так же использовались драгметаллы, но в разном количестве. Ламповые наименее ценные, драгметаллы находятся только в выходных лучевых тетродах. Транзисторные телевизоры содержат больше радиодеталей, содержащих драгметаллы. Это транзисторы КТ (502-503,310,814,940), конденсаторы КМ (зелёные и красного цвета), жёлтые К (10-17)
Советские радиолы так же не лишены драгоценных металлов. Для более надёжной и длительной эксплуатации этих изделий на переключателях некоторых из них использовались посеребрённые контакты. Но основную ценность представляют конденсаторы с маркировкой К и КМ.
Магнитофоны советского периода состоят из пластиковых чёрных микросхем, транзисторов КТ, конденсаторов КМ, реле РЭС – 9 с большим содержанием различных драгметаллов (платина, серебро, золото).
Содержание драгметаллов в бытовой технике советского периода
Компании, занимающиеся поиском и скупкой охотно принимают любую старую быттехнику, которая содержит ценный радиолом. Но драгметаллов в советской бытовой технике содержится значительно больше, и её охотнее принимают на утилизацию и переработку.
