Поскольку для раскачки 6П44С требуется большее напряжение чем для раскачки 6П14П, в первом каскаде сначала была применена лампа 6Н2П а не 6Н23П, так как первая имеет несколько большее усиление. Однако при прослушивании усилителя были возвращены лампы 6Н23П как давшие более мягкий и естественный звук. Чувствительности усилителя оказалось достаточно при подачи на него сигнала, с используемого автором DVD плеера.

В этой конструкции мною применены в качестве переходных конденсаторов уже не К73-17, а другие. Конденсатор С1 – типа К40П-2А, а С5, С6 – типа К73-15. Конденсаторы, шунтирующие электролиты С7, С9, C14, C15 – типа К73-17 на соответсвующие напряжения. Выходные трансформаторы намотаны также на несколько меньших сердечниках, чем указаны в статье – оригинале. Все сопротивления типа МЛТ 0,5 и только R9-R12 — МЛТ 2. Вместо ОСМ-0,25 использовалось железо от ОСМ-0,16. В качестве силового трансформатора применен стандартный ТС 180 от телевизора. Только боковые скобы крепления для него взяты от ТС 160 с некоторой доработкой, обусловленной большей высотой сердечника в ТС 180. Можно применить и ТС 160. Просто у меня оказался плохой ТС 160 – сильно гудел несмотря на нормальную стяжку и имел большой ток холостого хода. Выпрямитель анодного питания собран на диодах КД 226. Подойдут диоды с буквами В,Г,Д.

Мастер

Не откладывая дело в долгий ящик, я созвонился с данным мастером, договорился о встрече, погрузил свои колонки в машину и поехал к нему в загородный дом. По иронии судьбы, я этого человека уже лет 20 как наблюдал на местном радиорынке, но, к сожалению, не был с ним лично знаком.

Если коротко, то мне был проведен ликбез по ламповым усилителям, в которых я разбирался лишь в общих чертах. Конкретно про мою ситуацию (трехполосные колонки с низкой чувствительностью) было сказано, что ситуация сложная, но решаемая. Как раз в наличии оказался подходящий усилитель на мощных лампах (КТ-150), который еще не успел забрать заказчик. Я обещал высказываться сдержано, поэтому подробно свой культурный шок описывать не буду. Скажу лишь, что это было именно то, что я искал. Но больше всего порадовал сам мастер, очень душевный человек, для которого аудиотехника ни коем образом не бизнес, а дело всей жизни. Раз ни о каких заоблачных ценах речи не шло, мы быстро договорились. Сразу же заказал себе такой же усилитель, а заодно и ламповый же фонокорректор, т.к. проигрыватель винила в моей системе тоже имеется. Единственное что, меня не устроил внешний вид аппаратов. Поэтому я решил изготовить корпуса на заказ.

↑ Файлы

Дополнительные файлы в формате CorelDraw : 2x6P44S_SE_v2.cdr — плата усилителя 2x6P44S_SE_Power_v3.cdr — плата блока питания 2x6P44S_SE_PowerConsole_v2.cdr — развертка консоли, на которой крепятся дроссели и плата блока питания 2×6П44С_SE.spl — схема усилителя в формате программы Splan ▼ Файловый сервис недоступен. Зарегистрируйтесь или авторизуйтесь на сайте.Напоминание:

Рисунки плат в файлах *.CDR уже даны в зеркальном отображении готовом для дальнейшей печати с применением ‘Лазерно-Утюжной Технологии’ !

Заранее приношу извинения за допущенные, но не обнаруженные автором ошибки. На все вопросы отвечу на форуме. Тихонов Михаил

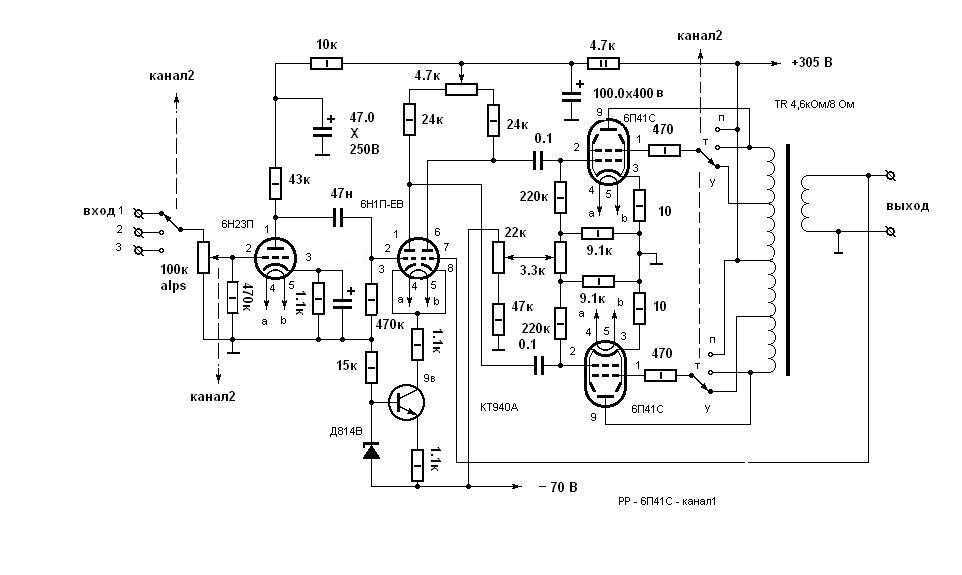

Детали и конструкция

Силовой трансформатор намотан на тороидальном сердечнике. Лучше если каждый канал стереоусилителя будет иметь отдельный силовой трансформатор. В усилителе предусмотрено раздельное включение накального и анодного напряжений, что позволяет увеличить ресурс выходных ламп.

Усилитель смонтирован на металлическом шасси методом навесного монтажа с использованием монтажных плат, а также лепестков ламповых панелей, что уменьшает наводки и емкость монтажа.

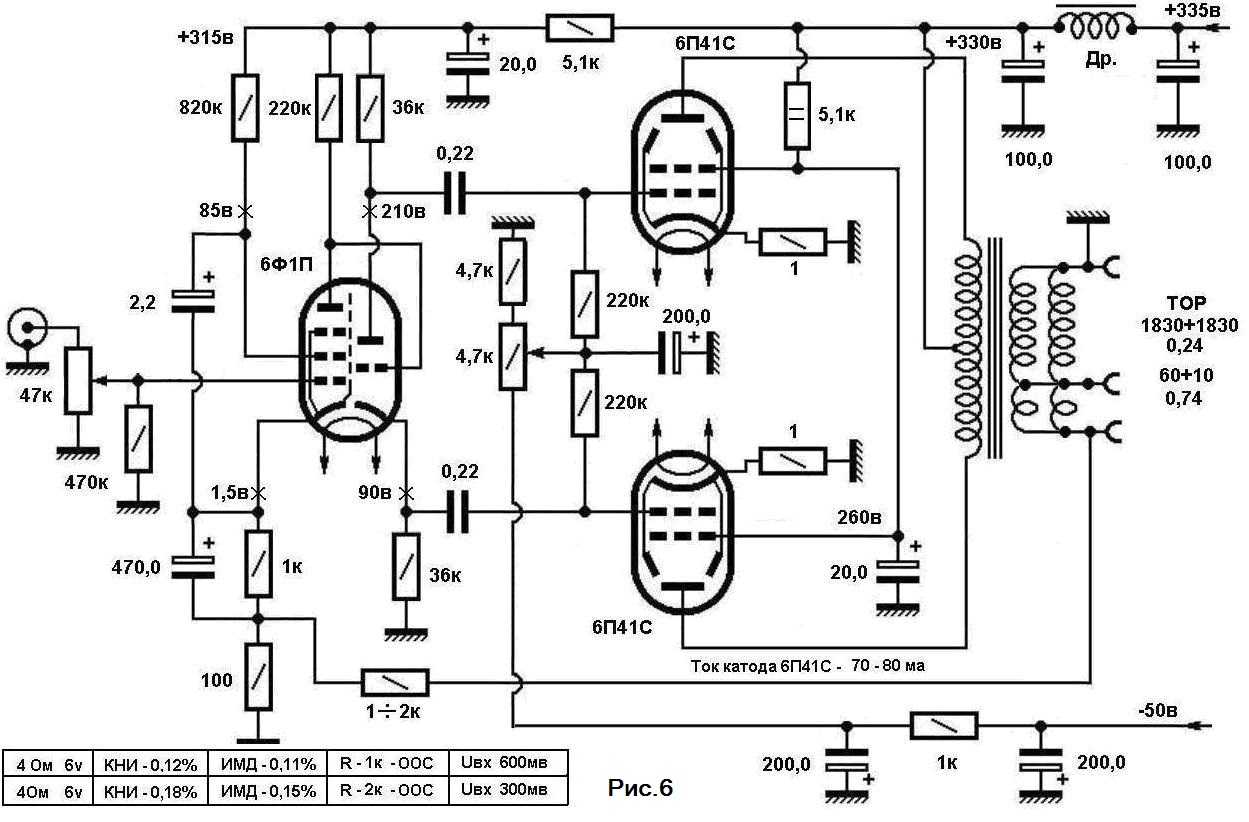

На конструкции выходного трансформатора следует остановиться более подробно.

Трансформатор намотан проводом марки ПЭВ-2 на тороидальном магнитопроводе, собранном из стальной ленты толщиной 0,35 мм и шириной 50 мм. Наружный диаметр тора 80 мм, внутренний 50 мм.

Обмотка	Выводы Диаметр провода, мм	Число витков
I	10 — 11	0,31	320
II	3 — 4	0,31	320
III*	5-6-7-8-9	0.9	120
IV	1 — 2	0,31	320
V	12 — 13	0,31	320
*В один слой, отводы через 30 витков.

Марка стали Э330. Обмотка разбита на секции для снижения индуктивности рассеяния и получения высокой симметрии двух половин обмотки. Намоточные данные трансформатора приведены в таблице. Выходной трансформатор можно выполнить и на Ш-образном сердечнике сечением 7-8 см, обмотки которого разбиты на секции. Секции между собой соединены последовательно.

Ламповый SE усилитель на лампах KT88, 6550, KT90, 6П3С, 6П44СМ

Содержание / Contents

300 х 1,4 = 420Всправочника

Приготовил для него место, установил, закрепил, подключил замеряю… 360В. Я в недоумении, что такое??? Схему БП перепроверил, она очень простая, крутил-вертел, пока где-то не коротнуло. Кенотрон 5Ц4С вышел из строя. Обидно, но нужно продолжать начатое дело и искать другой кенотрон. Нашел 5Ц8С, поменял под него панельку, припаял, мерю и не верю своим глазам! Пожалуйста, 410В на выходе, да и кенотрон очень даже ничего на вид.

Не успокоился и купил новый 5Ц3С, поставил – 360В. И тут все стало ясно. Первый транс не в чем не виноват, но ничего, пусть полежит, следующую конструкцию сделаю с ним.

Для питания цепи смещения используется отдельная обмотка ТАНа со своим выпрямителем (диодный мост и электролиты).

Спаял простую схему задержки подачи анодного питания:

По поводу дросселей. Хотел применить электронный дроссель на MOSFETe, но когда спаял и подключил, напряжение упало. Решил не заморачиваться с его настройкой и поставил временно дроссели типа Др-5-0.08 из БП старых ламповых телевизоров. Они там так и остались и никакого шума в колонках.

Начал уменьшать напряжение на смещение – стало хуже, вернул на 60В. Начал проверять все контрольные точки и подстраивать в нужное значение. Пришлось много потрудиться, чтобы сделать все правильно. Но оно того стоит, усилитель еще ярче запел и исчезла ступенька в показаниях осциллографа, синусоида стала ровная, красивая.

Большое спасибо согражданам-датагорцам, помогли мне и направили мои размышления в нужное русло. Вот внесенные мной изменения:

Нашел тонкий лист алюминия, вырезал, обработал, отшлифовал, прикрутил сверху – под лампами, блестит красиво. Рядом, слева и справа металлические “ограждения” – это мебельные ручки высокого качества.

В ручке громкости просверлил отверстие и вставил на клей маленький светодиод, а подсоединил тонким и очень гибким проводом, он тоже из недр того медицинского аппарата.

Крышку для выходных трансформаторов сделал из текстолита и покрасил в цвет корпуса.

Что делать на передней панели никак не мог придумать, ведь на ней очень много ненужных отверстий. Решил вставить стекло, а за стеклом разместить индикатор уровня взятый с «Маяка». Чтобы не было видно внутренностей усилка стекло взял темное. Нашел схему подключения индикатора:

_aПервичная обмотка:_актВторичная обмотка:_актКТ88 6550 6П3С 6П3С-Е6П44СМ КТ90 EL34

Большое спасибо за внимание!!!

Владимир (voevoda)

Украина, Запорожская обл, с. Чкалово

образование:МГПУ – учитель химии, информатики и экологии.ЗБКС – руководитель хора.

работа:Школа – учитель информатики. Сеть магазинов “Комп’ютерний всесвiт” – менеджер, зав.складом, зам. управляющего. Интернат – воспитатель. Отдел образования – методист. ОАО “Укртелеком” – инженер компьютерных систем.

хобби:В пятом классе отец “погрузил” меня в мир радиотехники. Но глубоко не нырял))), так поверхностно, цветомузычку в мафон, бегущие дорожки на светодиодах, мигалки в машинку для брата, типа милицейские. Магнитофоны, колоночки — короче все по низким частотам. Когда учился в универе то всей общаге обслуживал “мультимедийные” устройства. На этом этапе все и закончилось… а нет, когда купил первое авто – Таврию, тогда познал автопроводку. Изучил ее всю, знал где какой проводок за что отвечает.)))Но на ровне с автопроводкой вернулся в мир низких частот — начал собирать ламповые усилители, чем и сейчас продолжаю увлекаться. Понемногу изучаю микроконтроллеры.

Ламповые УНЧ

Экспромт — ламповый УМЗЧ на 50 Ватт (6С41С, 6Ж9П) Схемы ламповых усилителей мощности в представленных авторами статьях (см. перечень литературы) отличаются оригинальностью, продуманностью и хорошими параметрами. Вот и в этой статье предложен несложный 50-ваттный УМЗЧ, в котором можно применить готовые выходной и унифицированный сетевой …

4 3846 0

Трехламповый стерео усилитель звуковой частоты на 6Н23П и 6П14П (ECC88, EL84)

Схема самодельного стереофонического усилителя мощности низкой частоты, собранного на лампе 6Н23П и двух 6П14П. Зарубежные аналоги этих ламп — ECC88 и EL84. Предлагаемый ламповый УНЧ имеет следующие характеристики: Диапазон воспроизводимых частот — от 20Гц до 80кГц; Выходная мощность в триодном режиме — 2 х 2,75Вт; Выходная мощность в пентодном режиме — 2 х 4,5Вт.

1 3795 0

Ламповый усилитель звуковой частоты на 6С2П, 6П18П (12Вт)

Добрый день, уважаемые радиолюбители. Как известно, история развивается по спирали, и история развития аудиотехники в этом не исключение. Если взглянуть на рынок усилителей воспроизведения, то можно заметить, что в последние несколько лет вновь произошла реинкарнация ламповых усилителей, а некоторые производители возобновили производство радиолам. Сегодня мы хотели бы предложить вам конструкцию несложного лампового усилителя, предназначенного …

3 4658 0

Однокаскадный ламповый УМЗЧ на 4Вт (6П9), схема и описание

В статье описана конструкция однокаскадного лампового УМЗЧ небольшой мощности, используемого автором совместно с АС, построенной на основе широкополосных головок повышенной чувствительности. В усилителе применено параллельное включение двух пентодов 6П9, отличающихся высоким усилением. Это и позволило получить выходную мощность до 4 Вт при работе с источником сигнала, обеспечивающим напряжение сигнала до 1,5…2 В, т. е. от любого проигрывателя компакт-дисков или смартфона …

1 4954 1

Домашний ламповый винил-корректор (EF86, 6Н2П)

Эта статья предназначена для любителей винила, имеющих хотя бы начальные знания по радиотехнике и умеющих держать паяльник в руках. Несмотря на обилие цифровых источников звука, у многих из нас сохранилась большая коллекция виниловых пластинок. Более того, качество звучания прилично записанной …

1 4870 0

Ламповый усилитель с трансформаторами ТПП-258-127/220-50 (6Н8С и 6П3С)

Принципиальная схема самодельного лампового усилителя мощности на 6Н8С и 6П3С, в котором использованы фабричные трансформаторы типа ТПП-258-127/220-50. Автор рассказывает как он изготовил усилитель и какие изменения вносил в схему УМЗЧ, также предоставлены фото разобранного и готового устройства.

1 6099 5

Схема двухтактного лампового усилителя мощности на 6П14П (8 Ватт)

Двухтактный выходной каскад стереоусилителя отличается использованием в цепи катодов общего генератора тока на микросхеме, благодаря которому и обеспечивается парафазное управление пентодами 6П14П. Выбором коэффициента трансформации сопротивления нагрузки можно в некоторой степени изменять …

2 7467 16

Простой ламповый усилитель мощности на 14-20 Ватт (6Н2П, 6П14П)

Усилитель мощности ЗЧ, схема которого показана на рисунке выполнен на лампах от старых черно-белых телевизоров или радиол. Это предварительный усилитель с фазоинвертором на двойном триоде 6Н2П и двухтактный выходной каскада на двух лампах 6П14П. Использование таких старых компонентов, часто …

14 11886 20

Лампово-транзисторный УНЧ для наушников и колонок (6Н23П)

Всем ценителям лампового звука выношу на суд свою конструкцию лампово полупроводникового усилителя. Источником для творчества послужили залежи германиевых транзисторов, пролежавших в коробке и успешно позабытыми хороший десяток лет. Наверное немногим известен тот факт,что именно германий дает звучание максимально приближенное к ламповому…

4 7853 24

Схема лампового УНЧ с пятиполосным эквалайзером (6Н3П, 6П14П, 6П45С)

Предлагаю хорошо отработанную схему унч на 6п45с, с пятиполосным темброблоком. Усилитель выполнен по классической однотактной схеме.за основу была взята схема А.Манакова. В описании работы схема ненуждается. В процессе сборки и наладки были изменены некоторые номиналы резисторов.в процессе…

3 7862 0

1 …

↑ Борьба с кенотроном

Блок питания решил делать с кенотроном 5Ц4С.

Собрал, запустил, а не тут-то было. Напряжение на выходе 360В. Пришел к выводу, что силовик намотанный мной в ручную не вытягивает усилок по мощности. Но я не сдаюсь и начинаю искать трансформатор серии ТАН или ТА — такой, который вытянет по мощности мое творение. И нахожу ТА-238, который по данным из справочника подойдет с руками и ногами.

Приготовил для него место, установил, закрепил, подключил замеряю… 360В. Я в недоумении, что такое??? Схему БП перепроверил, она очень простая, крутил-вертел, пока где-то не коротнуло. Кенотрон 5Ц4С вышел из строя. Обидно, но нужно продолжать начатое дело и искать другой кенотрон. Нашел 5Ц8С, поменял под него панельку, припаял, мерю и не верю своим глазам! Пожалуйста, 410В на выходе, да и кенотрон очень даже ничего на вид.

Солидный кенотрон 5Ц8С

Не успокоился и купил новый 5Ц3С, поставил — 360В. И тут все стало ясно. Первый транс не в чем не виноват, но ничего, пусть полежит, следующую конструкцию сделаю с ним.

Для питания цепи смещения

используется отдельная обмотка ТАНа со своим выпрямителем (диодный мост и электролиты).

Спаял простую схему задержки подачи анодного питания

: При указанных номиналах, задержка составляет примерно 1,5 минуты и при срабатывании реле загорается буква «А» на 7-сегментном индикаторе на панели усилка. Еще добавил цифровую индикацию напряжения сети, выполненную на готовом китайском модульке.По поводу дросселей.

Хотел применить электронный дроссель на MOSFETe, но когда спаял и подключил, напряжение упало. Решил не заморачиваться с его настройкой и поставил временно дроссели типа Др-5-0.08 из БП старых ламповых телевизоров. Они там так и остались и никакого шума в колонках.

ОДНОТАКТНЫЙ ЛАМПОВЫЙ УСИЛИТЕЛЬ – КОНСТРУКЦИЯ

   За свою радиолюбительскую карьеру, мной было собрано и испытанно более десятка различных усилителей на лампах – как двухтактных, так и однотактных, в том числе и с параллельным включением нескольких ламп на выходе. Чаще всего в ход шли старые добрые 6п14п и 6п3с. Однако в интернете неоднократно мелькали схемы со строчными пентодами на выходе – 6п45с, 6п44с и 6п41с. На последней и решил остановиться, так как несмотря на более низкую мощность чем у 6п45-ки, она не имеет сверху неудобной и опасной пимпочки, куда подключают провод анода с высоким напряжением. Ещё больше подогрели интерес противоречивые отзывы на аудиофильских форумах – от восхваления, до полного отрицания её звуковых параметров. Как известно, лучше собрать самому, а тогда уже делать окончательный вывод. За основу взял принципиальную схему однотактного усилителя С.Сергеева, только немного изменил номиналы обвязок и смещение выходного каскада.

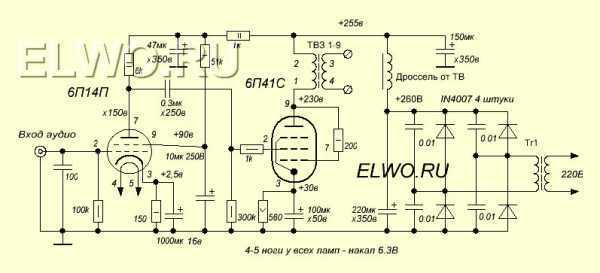

   В драйвере стоит так привычная в выходе 6п14п – тут её роль второстепенна, предварительное усиление. В выходном каскаде – 6п41с с автоматическим смещением, которое отлично зарекомендовало себя своей простотой и стабильностью параметров работы лампы. Единственная трудность – мощный резистор, была решена элементарно. Так как поиск по коробкам с 10-ти ваттными зелёными керамическими резисторами результатов не дал (есть всё, кроме необходимых 450-680 Ом), пришлось спаять гирлянду из трёх МЛТ-2 на небольшой платке, 180х3=560 Ом.

   На ней же собран и катодный резистор второго канала. Так как расчётная мощность 2 ватта – этих 6-ти хватает вполне. Всё равно пришлось бы думать, как закрепить 2 мощных трубчатых резистора.

   Питание на УНЧ поступает от сетевого трансформатора, выпрямителя и дросселя. Трансформатор ТСШ-170 – от лампового телевизора, сюда можно поставить и ТС-160, ТС-180. В общем любой, способный обеспечить 250-300 В 0,3 А анодного и 6,3 В 3 А накального напряжения. Диоды выпрямителя – IN4007, дроссель – Др-0,1. Он имеет 1000 витков провода 0,25 мм (это если вы не найдёте готовый и будете мотать самостоятельно или брать сетевой трансформатор на его замену).

   Несмотря на значительное напряжение и ток в выходном каскаде – около 0,06 А, рискнул поставить относительно слабые ТВЗ-1, более уместные в усилителях 6п14п. Как впоследствии выяснилось правильно сделал:)

   Корпус для нашего однотактного УНЧ не мешало бы взять металлический, как всегда до этого и делал, но решил и в этом рискнуть, задействовав ненужную китайскую фронтальную колоночку, от 6-ти канального компьютерного усилителя. Этот номер тоже прошёл на ура:)

   Акустическую систему выпотрошим, спроектируем будущее расположение радиоэлементов и выпилим необходимые окна.

   Лампы естественно должны находиться сверху, их устанавливаем на металлическое основание – лист двухмиллиметрового алюминия, с вырезанными круглыми окнами под панельки.

   Затем этот лист обклеивается самоклейкой цвета “металлик” в тон основному корпусу. После обклейки, отверстия под лампы аккуратно освобождаются с помощью лезвия.

   Нижняя часть корпуса тоже усилена металлом – чтоб не вывалился тяжёлый сетевой трансформатор. На неё планировалось установить ещё и электронный фильтр питания, но в итоге от него отказался. Напряжения на выходе БП и так маловато (всего 260 В), поэтому терять 20 В на ЭФ – расточительство.

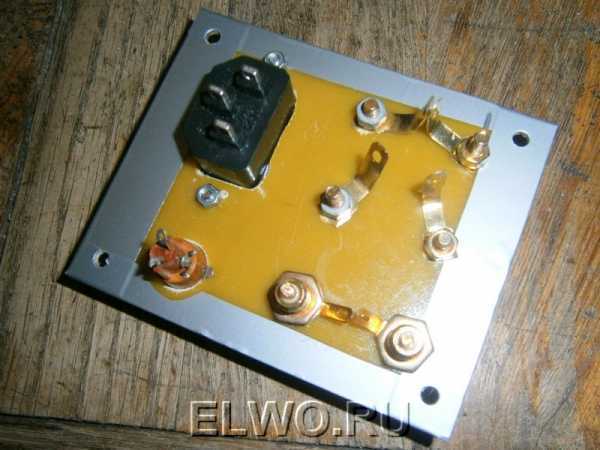

   Сзади выпиливаем прямоугольное окно под текстолитовую панель гнёзд и разъёмов – сетевое, аудиовход и аудиовыход на динамики.

   Эту панель так-же обклеиваем самоклейкой.

   После чего вставляем все контактные элементы и прикручиваем её шурупами к предварительно выпиленному окну АС.

   Большие электролитические конденсаторы установил на единое алюминиевое основание. Этих габаритных электролитов 4 – три для фильтра БП и один на 300 мкФ 63 В, установленный в катоде 6п41с.

   Материал корпуса – ДСП, оказался очень удобен в обработке, а электромагнитные помехи от приборов, которых так опасался, абсолютно не слышны. Но об этом во второй части статьи – сборка, настройка и испытание схемы.

   Форум по УНЧ на лампах

↑ Моточные изделия

Авторские выходные трансформаторы намотаны на железе от трансформаторов ОСМ-0,16 и имеют следующие моточные данные:I — первичная обмотка, диаметр провода 0.31мм (правда провод типа ПЭЛШО)II – вторичная обмотка, диаметр провода 0.55мм.Количество витков в обмотках, соединение и последовательность секций как в статье-оригинале. Межслойная изоляция мной была упрощена. Между слоями первички – слой кальки, между секциями – слой бумаги потолще, типа упаковочной. Можно поэкспериментировать с порядком включения секций для получения максимально широкой полосы усиления.Силовой трансформатор ТС 180 без каких либо перемоток. Дроссели анодного питания выполнены на железе от телевизионного дросселя ДР2-ЛМ-К и намотаны проводом диаметром 0.33мм. до полного заполнения окна.
