Вторая часть мерлезонского балета.
Ну вот. Пришел мне по почте с Али корпус, а значит надо доделать начатое до конца.
Разметка, сверловка и упаковка в корпус заняла чуть более часа с перерывами на чай.
Т.к. емкости на 20n в природе оказывается не существует (Действительно не знал. 2n есть,
а уже 20 n нет.) пришлось приобрести несколько конденсаторов по 10n и соединить их параллельно.
Подбирал их вот таким приборчиком.
К своему удивлению после замены конденсаторов заметил разницу в звучании. И новый звук мне понравился больше.
Также немного пришлось побороться с фоном. В процессе экспериментов было выявлено, что фон идет только
если я защитное заземление розетки, вешаю на корпус. А если на корпус посадить только общую шину,
то фон прекращается. Так и сделал.

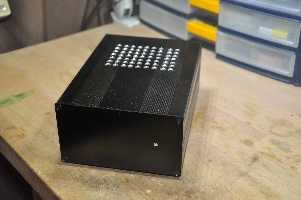

В итоге вот что получилось.
Теперь я снова могу послушать пластинки и оглянувшись назад вспомнить былую молодость.
18.09.2018
Возможности повторного использования драгоценных металлов в радиолампе 6н2п
Радиолампа 6н2п содержит несколько драгоценных металлов, таких как золото, серебро и платина. Эти металлы являются ценными из-за своих уникальных свойств и широкого спектра применения в различных отраслях. Повторное использование этих драгоценных металлов в радиолампе 6н2п имеет ряд положительных аспектов.
Первый аспект заключается в экономии ресурсов и снижении негативного воздействия на окружающую среду. В процессе изготовления радиолампы 6н2п затрачивается значительное количество драгоценных металлов. Восстановление и повторное использование этих металлов позволяет сократить потребление природных ресурсов и минимизировать выбросы вредных веществ при добыче и переработке.
Второй аспект связан с экономической эффективностью. Драгоценные металлы, содержащиеся в радиолампе 6н2п, являются дорогостоящими и имеют высокую стоимость на рынке. Повторное использование этих металлов позволяет сэкономить средства на их покупку или продажу. Кроме того, это способствует развитию рынка вторичного сырья и создает новые возможности для бизнеса и инноваций.
Третий аспект связан с улучшением качества и долговечности радиолампы 6н2п. Драгоценные металлы, такие как золото и платина, обладают высокой электропроводностью, стабильностью и устойчивостью к окислению. Их использование в конструкции радиолампы позволяет улучшить электрические характеристики и обеспечить долговечность работы. Повторное использование этих металлов позволяет сохранить эти свойства и продлить срок службы радиолампы.
Как видно из вышесказанного, повторное использование драгоценных металлов в радиолампе 6н2п имеет множество преимуществ. Это позволяет сократить затраты на драгоценные металлы, снизить воздействие на окружающую среду и улучшить качество и долговечность радиолампы. Поэтому активное использование вторичного сырья становится важным элементом устойчивого развития и экономической эффективности.
Основные характеристики
Для работы 6Н2П используется постоянное или переменное напряжение накала в диапазоне от 5,7 до 6,3 В. Занижение или завышение указанного параметра приводит со временем к разрушению катода. Поэтому желательно, чтобы питание было стабилизировано и обеспечивало мягкое включение. Лучше, чтобы оно не превышало нижних паспортных значений, что в конечном итоге может значительно продлит срок службы лампы.
Эксплуатационные данные
Приведём основные эксплуатационные характеристики 6Н2П:
- напряжение:
- нити накала от 5,7 до 7,0 В;
- постоянное анодное от 250 В (номинальное) до 300 В;
- между катодом и подогревателем – до 100 В; между анодами– до 2 В;
- сетки — минус 1,5 В (постоянное);
- ток:
- нити накала — 340 ±25 мА;
- катода — до 10 мА;
- анода – 2,3 ±0,9 мА;
- рассеиваемая мощность одним анодом –до 1 Вт (максимальная);
- сопротивление в цепи сетки – 0,5 Мом (максимальное);
ёмкость:
- между анодами– не более 0,15 пФ;
- между катодом и подогревателем – не более 5 пФ;
- емкость (у каждого триода): входная — 2,35 ±0,35 пФ; выходная 2,5 ±0,5 пФ; проходная – 0,7 … 0,8 пФ;
- крутизна характеристики – 2,1 +0,5 мА/В (каждого триода);
- коэффициент усиления – 97,5 ± 17,5 (каждого триода).
Стоит отметить, что данные параметры указаны производителем в техническом описании (datasheet) исключительно для лампы прогретой до рабочего состояния. При подключении нити накала к переменному току, для уменьшения фона на 25-30 дБ, рекомендовано между катодом и подогревателем подавать не более ±10 В.
Аналоги
Общеизвестно, что у 6Н2П есть хороший зарубежный аналог, послуживший прототипом для её создания — 12AX7WA. Однако у последней все же немного другие параметры, и даже при поверхностном рассмотрении datasheet видны отличия в значениях напряжения нити накала и распиновки. Несмотря на такие несоответствия многие любители гитарной музыки, в поисках лучшего звучания своих усилителей, применяют эти лампы в качестве замены.
В подобных случаях можно рекомендовать европейские версии ЕСС83, ECC89 от компании Tesla, которые ничем не хуже американки. К сожалению такие радиолампы, как и 12AX7WA, в настоящее время достаточно трудно найти в российских магазинах и к тому же они очень дорого стоят. Поэтому некоторые радиолюбители дорабатывают для установки вместо них советские 6Н2П. Пример подобной доработки показан в видеоролике.
На многих интернет-форумах обсуждается возможная замена 6Н2П на 6Н3П, ведутся споры какая лампа лучше. Однако две эти радиолампы разные по своим характеристикам. К тому же, у последней более низкий коэффициент усиления по току и другая цоколевка. В большинстве случаев замена одного устройства на другое потребует глубокой переработки существующей схемы.
Полным отечественным аналогом обычно можно назвать 6Н2П-ЕП — это более поздняя модификация рассмотренной лампы считается хорошей альтернативой. Функциональным аналогом считается 6Н9С, которая полностью идентична по параметрам, но расположение выводов у неё все же отличается. Для установки последней взамен 6Н2П надо придумывать переходник или перепаивать схему.
Раскрытие состава радиолампы 6н2п: важные компоненты
Радиолампа 6н2п представляет собой одну из наиболее распространенных ламп со сменными электродами. Эта лампа широко используется в радиотехнике и имеет большое значение в современных системах связи.
В раскрытии состава радиолампы 6н2п важными компонентами являются:
- Анод: основной компонент, на который с помощью положительного напряжения подается управляющий сигнал. Анод обеспечивает усиление сигнала, проходящего через лампу.
- Катод: отвечает за эмиссию электронов. Катод внутри лампы разогревается, электроны начинают отрываться от его поверхности и создают электронный поток.
- Сетка: непрозрачный проводник, окружающий катод и анод. Сетка управляет электронным потоком с помощью переменного напряжения, блокируя или разрешая прохождение электронов на анод.
- Стеклянный колпак: защищает внутренние компоненты лампы от воздействия внешней среды. Колпак имеет высокую прочность и хорошую термостабильность.
Раскрытие состава радиолампы 6н2п позволяет понять, как работает эта лампа и какие функции выполняют ее основные компоненты. Это позволяет в дальнейшем проводить диагностику и ремонт лампы, а также использовать ее в различных радиотехнических схемах.
Ламповый фонокорректор на 6н2п.
 |
Памятуя о том, что я люблю музыку, и у меня есть на чем послушать винил. Подарила мне подружка |
|---|
Погуглив и рассмотрев предлагаемые схемы решил остановиться на очень простеньком фонокорректоре который скомпилировал
и сделал в металле камрад
BOOTSECTOR.
Схема подкупила простотой и доступностью деталей.
Я изначально планировал сделать фонокорректор как самостоятельное устройство и поэтому пришлось доработать
проверенный мной
блок питания
под новые задачи. Начитавшись о том, что для накала ламп в фонокорректоре желательно использовать
стабилизированное напряжение, я недолго думая домотал накальную обмотку до 8 вольт и воткнул в блок
питания шести вольтовый стабилизатор.
Лампы я взял 6Н2П ЕВ, благо остались от предыдущих экспериментов. Остальные детали наскреб по сусекам.
Заковырка получилась только с конденсаторами С6 20 нф. у меня нашлись только на 22 нф.
Ну так это я исправлю, когда с оказией окажусь на радиорынке. Да… Резистор R5 составной, потому как номинала
144 кОм нет даже в ряду Е192. Этот резистор я подбирал с помощью мультиметра составляя два
резистора номиналами 120 кОм и 24 кОм последовательно.
И вот, как все это у меня вышло.
Устройство заработало сразу. После прогрева я выставил резистором R1 на блоке питания анодное
напряжение в 210 вольт. И начал слушать музыку. Вот тут я и залип сразу часа на три.
Поностальгировал о прошедших девяностых на начало которых пришлась моя юность.
И отслушал очень разные как по жанру, так и по качеству пластинки.
Что касается звука. Т.к. я не являюсь аудиофилом в терминальной стадии, а могу себя отнести лишь
к меломанам любителям, то для той вертушки которая у меня есть, а это SONY PS-LX300H с родной
головой, этот корректор очень даже неплох. Ну, во-первых, его звук сильно и в лучшую сторону
отличается от того встроенного недоразумения (я теперь это точно знаю), что стоит в усилителе
Pioneer A-305R. А во-вторых, и оно вытекает из первого, когда я раньше слушал пластинки мне
казалось, что качество их звучания не сильно отличается друг от друга и все они играют
одинаково хорошо. Ну может за редким исключением ретро-пластинок. Вчера я своими ушами не
напрягаясь услышал, то, о чем мне говорили разного рода гуру от винила. Качество записей
на всех прослушанных мной пластинках сильно отличалось. Например, 25 лет назад мне казалось,
что Алисен «Шабаш» записан отлично. А тут я был сильно разочарован, качество записи оказалась
посредственным. С другой стороны, прослушивая трек «Rubberbandman» YELLO я был приятно
удивлен наличием мягких басов, о существовании которых я даже не подозревал. Порадовал меня
также Мальчишник своей неуемной похотью и в целом неплохим звуком. А вот звучком на
пластинке «Канибал» Коррозии Металла был сильно разочарован. Но от прослушивания Dire Straits «Communiqué» и «On Every Street»
я получил огромное удовлетворение. Жаль у меня нет их «Brothers in Arms». В общем вечер я провел в наушниках наслаждаясь музыкой.
Что в сухом остатке. Для тех, кто делает первые шаги по пути хорошего звука, сделанного своими руками,
этот фонокорректор то, что надо. Его просто собрать, он не требует никакой настройки, все детали можно
взять как говориться «с помойки» и у него (пусть даже на мой вкус, а о вкусах не спорят) очень неплохой
звук. Наслушаетесь, получите опыт, можно будет переходить к более сложным устройствам и заморачиваться
сочетаниями звуковых головок со входными цепями фонокорректора и т.д. и т.п….
Чуть позже куплю корпус и упакую.
В приложенных файлах альбом схем, разводка плат.
А на этом всё.
27.07.2018
Значение драгоценных металлов в радиолампе 6н2п: поиск золота
Радиолампа 6н2п, известная также как 12AX7, является одной из наиболее распространенных двухтриодных ламп в мире. Ее использование находит в различных электронных устройствах, включая аудиоусилители и гитарные усилители. Однако, помимо ее функциональных возможностей, в радиолампе 6н2п также присутствуют драгоценные металлы, особенно золото.
Золото является одним из самых ценных и драгоценных металлов на планете. Его уникальные физические и химические свойства делают его необходимым для использования в различных областях, включая электронику. В радиолампе 6н2п золото используется в контактных площадках и выводах, где необходима высокая проводимость и низкий сопротивление. Это помогает обеспечить надежное и стабильное соединение внутри лампы.
Поиск золота в радиолампе 6н2п может быть выгодным для людей, занимающихся переработкой и утилизацией электронных отходов. Однако, необходимо отметить, что количество золота в радиолампе 6н2п относительно невелико и может быть сравнительно невысокое по сравнению с другими источниками, такими как устаревшие компьютеры или мобильные телефоны.
Тем не менее, исследования и эксперименты проводятся для разработки и использования более эффективных методов извлечения драгоценных металлов из электронных устройств. Это помогает не только облегчить процесс утилизации, но и максимизировать извлечение ценных материалов, таких как золото, платина и серебро, что в свою очередь способствует сокращению необходимости добычи новых ресурсов и экологическим усилиям.
Ох уж этот перфекционизм и техника безопасности.
Т.к. я не заземлил корпус должным образом меня немного потряхивало когда я подключал усилитель
к фонокорретору. Чувствовать проходящий через тебя ток еще то удовольствие и поэтому я решил
все-таки развязать корпус от общего контакта и посадить на него защитное заземление. А заземление
вертушки я подсоединил все-таки к общему проводу. Между общим и защитным заземлением повесил
конденсатор в 1 нф. Теперь все нормально. И корпус не «кусается» и фона нет.
29.09.2018
Если вдруг найдете в статье неточности или заблуждения.
Напишите мне об этом.
Я подправлю.
Приложение:
Скачать схемы и разводку плат фонокорректора.
