12Ж1Л
В триоде Мю-20 ; S-2,5mA/V ; Ri-8k
EL34
Для раздумий; внутреннее сопротивление EL34 в триодном вкл. порядка 1,2к, УЛ — 7-8к, пентод — 16-18к.
Sapienti sat.
Гэгэн
Для ламп 6С3П в ФИ:
Ea-380V, Ua-145V, Ia-12mA, Ra-18k, Uk-1,5V, Rk общ-620 Ом.
———————————————
6С4С
Пример для 6С4С.
при 2,5к по 2й гармонике 4% третьей 0,1%, выходная мощность 2,85Вт
при 2,8к по 2й гармонике 3,75%, третьей 0%, выходная мощность 2,7Вт
при 3к по 2й гармонике 3,5%, третьей 0%, выходная мощность 2,6Вт
При 3,2к по 2й гармонике 3,4% третьей 0% выходноы мощность 2,5Вт
При 3,5к по 2й гармонике 3,3%, третьей 0,1%, выходная мощность 2,4Вт
при 4к по 2й гармонике 3%, третьей 0,2%, выходная мощность 2,2Вт
при 6к по 2й гармонике 2,4% третьей 0,25%, выходная мощность 1,75вт
При 8к по 2й гармонике 2% третьей 0,3%, выходная мощность 1,3Вт.
При 10к по 2й гармонике 1,8% Третьей 0,33% выходная мощность 1,1Вт
6П36С
4,5к — внутреннее сопротивление 6П36С в ТЕТРОДНОМ ВКЛ. В ТРИОДНОМ порядка 0,65к
Выходное сопротивление SRPP каскада на лампах 6П36 в триодном вкл ~ 180 Ом.
Наибольшая выходная мощность при Rn=2*Rвых = 350-400 Ом.
Комфортная при Rn=3*Rвых. (Ra -600 Om)
Гэгэн
6Ф5П (мю триода — 70), 6Ф4П (65), 6Ф3П (75)
6Ф3П Ктр=31. (Ra=8КОм/8Ом, или 4КОм/4Ома)
——————————————————————————-
SE Трансформатор на железе ОСМ1-0,16
———————————————
Лaмпы in triod: 6Ф3/5П, 6П18/43П, 6П13C/31C/41C, 6LR8, 6KY8.
>> Железо ШЛ32 х 40. Окно 55х19
>> Габариты намотки примерно 49 х 15
Ra-5k, Rn-8 Ohm.
Первичная обмотка
Провод 0,25, в изоляции — 0,3
К-во витков в слое 155
Коэффициент заполнения — 0,95.
к-во слоёв и секций — 4-5-5-4
общее к-во слоёв — 18, витков — 2790
Коэффициент трансформации 24
Вторичная обмотка — 122 витка
Провод 0,7, в изоляции 0,75 в секции два слоя по 61 виток.
Количество секций — 3, соединение параллельное
Порядок намотки 1-2-1-2-1-2-1
Габарит намотки
0,3*18=5,4
0,75*6=4,5
Бумага 20*0,05=1
Общ — 11
Коэффициент вспучивания 1,3.
Высота намотки 11*1,3=14,3 при габарите 15мМ.
Зазор
0,1мМ при токе 50мА
0,12мМ 60мА.
0,15мМ до 80мА
===============
6Э5П
Зелёная нагр. прямая — 1,8Вт
Синяя нагр прямая — 1,5Вт.
Лиловая нагр. прямая — 1,2Вт.
Без учёта КПД однотактного выходного трансформатора.
Для 6Э5П в тетродном вкл, Ri=8k, рабочая точка; Ua=160V, Ug2=150V, Ia=50mA, Ug1=-1,75V; Ra=3k.
Коэффициент динамич усиления ~60.
Если трансформатор 1:1, нагрузка вторички — 2,7-3к, если 1:0,5 — 1,35-1,5к.
При нормальном трансе такой каскад вполне линеен по АЧХ
Параллельно первичке никакого доп. резистора не нужно, разве что, на всяк. случай цепь Цобеля 10к — 3-5нФ. (Гэгэн)
6Ф1П
Заключение

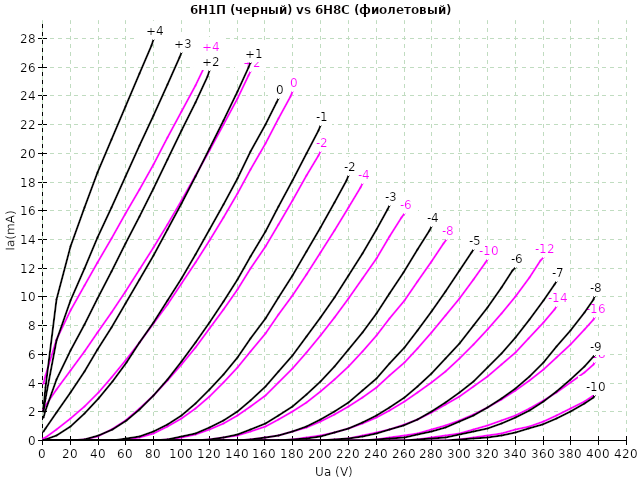

В заключение ВАХ 6Н1П и 6Н8С на одном графике. Что видно на этом графике? Лампы, действительно, очень близки по характеристикам, только напряжение на управляющей сетке отличается точно в два раза.
И по поводу параллельного включения ламп 6Н1П. Поиски причин обнаруженного явления будут продолжены. Пока что потенциальных причин видится несколько — несовершенство конструкции характериографа, источника сеточного напряжения в частности, старость и возможная потеря вакуума ламп.
Совет: Если появится необходимость включить параллельно триоды в одном баллоне 6Н1П — убедитесь, что каскад работает нормально, без возбуждения. Наверняка, в реальной схеме это будет включение с сопротивлениями в аноде и катоде, что должно способствовать устранению наблюдаемого эффекта.
