Ламповый укв трансивер на 420-435 мгц (6п1п, 6н15п)

Принципиальная схема

Радиостанция эксплуатировалась в течении двух лет и показала хорошие результаты работы как в условиях г. Горького, так и в полевых. Принципиальная схема радиостанции приведена на рис.1. В высокочастотной части используется лампа Л1 6Н15П. В режиме приема она работает как двухтактный сверхрегенератор.

Эта же лампа вместе с контуром L3, L4, C4 является генератором гасящей частоты; последняя выбрана равной 465 кГц, но может лежать в пределах 0,4…4 МГц.

Телефоны непосредственно включены в анодную цепь лампы Л1, что обеспечивает достаточную громкость даже при приеме отдаленных корреспондентов. Потенциометр R6 позволяет устанавливать необходимый режим сверхрегенерации. При приеме лампа Л2 не используется, однако для упрощения коммутации анодное напряжение с нее не снимается.

Рис.1. Принципиальная схема радиостанции на 430 МГц на лампах 6П1П, 6Н15П.

В режиме передачи лампа Л1 (6П1П) работает как двухтактный генератор с самовозбуждением. Обратная связь обеспечивается за счет междуэлектродных емкостей лампы и емкости монтажа. В передатчике применена анодная модуляция. Модулятор собран на лампе Л2 (6П1П), к его входу через микрофонный трансформатор подключен угольный микрофон.

Последний питается постоянным напряжением, снимаемым с катодного сопротивления R5. Связь с антенной индуктивная (петля связи L1). Настройка радиостанции по частоте осуществляется перемещением короткозамыкающей перемычки по двухпроводной линии L2. Настройка емкостью или флажком нецелесообразна в виду резкого уменьшения добротности линии и снижения мощности генератора.

В дополнение

Что представляет собой конденсатор С6 и какова его емкость? Конденсатор С6 служит для фильтрации токов высокой частоты в цепи питания подогревателя (нити накала) лампы Л1 передатчика. Емкость конденсатора С6 — 0,05 мкФ. Не каждый конденсатор можно применить в УКВ устройствах для этих целей.

Дело в том, что обычные конденсаторы имеют соединительные провода, как внутреннего, так и наружного монтажа, а обкладки их выполнены в виде спирали. Это приводит к образованию индуктивностей, включенных последовательно с емкостью, с которыми нельзя не считаться, особенно на высоких частотах. Поэтому в качестве конденсатора С6 применен так называемый проходной конденсатор.

Его внутреннее устройство несколько отличается от обычных конденсаторов. С целью резкого уменьшения индуктивности каждая из обкладок выводится из изоляционной прокладки между пластинами и запаивается или заваривается на торцах. Варианты устройства такого конденсатора показаны на рис.1а и 1б, а правильное схематическое обозначение — на рис.1в.

Рис.1. Вариант устройства конденсатора (а).

Рис.1. Вариант устройства конденсатора (б).

Рис.1. Схематическое обозначение конденсатора (в).

В конструкции, показанной на рис.1б, внутри металлического корпуса 1 конденсатора расположен токонесущий стержень 2, к которому и присоединены торцы одной из обкладок конденсатора. Торцы другой обкладки присоединены к корпусу, который укрепляется с помощью приваренной к нему скобки непосредственно к шасси.

Рис. 2. Правильное выполнение соединений (слева) и неправильное (справа).

Укрепить проходной конденсатор С6 в радиостанции нужно таким образом, чтобы или вовсе исключить соединительные провода от конденсатора к фильтруемому проводу и к корпусу устройства передатчика или добиться, чтобы длина проводов была предельно малой. На рис.2, слева показано правильное выполнение соединений, а справа — неправильное.

Г.Белевич (RA3TCF). Радио-08-1960, Радио-07-1961.

Конструкция радиостанции

Конструктивно радиостанция выполнена в виде двух блоков: блока ВЧ и модулятора.

Рис.2. Вид радиостанции со стороны передней панели.

Первый блок размещен в металлическом футляре размерами 143х90х70 мм, второй — выполнен на печатной плате размерами 140х90 мм, которая прикреплена к первому блоку и соединяется с ним при помощи разъема.

Рис.3. Печатная плата радиостанции (вид со стороны деталей).

На печатной плате, изготовленной методом травления фольгированного гетинакса, размещены гнезда для включения микрофона, микрофонный трансформатор Тр1, фишка для подключения кабеля питания, лампа Л2, модуляционный дроссель Др1, сопротивления R2, R3, R4, R5, конденсаторы С1 и С2 (рис.3).

Рис.4. Уголковая панель радиостанции.

В блоке, собранном на уголковом шасси, размещены все остальные детали (рис.4). Двухпроводная линия L2 расположена на пластине из полистирола, прикрепленной к вертикальной перегородке.

На переднюю панель выведены разъем для подключения антенного фидера, винт с изолированной ручкой для настройки линии, ручка сопротивления R6, гнезда для включения телефонов, разъем для фишки от модулятора и переключатель рода работы П1. Применение печатного монтажа не является обязательным, однако проводники, соединяющие концы линии L2 с анодами лампы Л1, должны быть минимальной длины.

Микрофонный трансформатор Тр1 намотан на сердечнике сечением 1,5…2 см2. Первичная обмотка I содержит 400 витков провода ПЭ 0,3, вторичная II — 8000 витков провода ПЭ 0,08. В качестве модуляционного дросселя использован дроссель фильтра радиоприемника «Урал» (содержит 3000 витков провода ПЭЛ 0,15), индуктивность не менее 4 Гн.

Контуром генератора гасящей частоты L4C4 служит контур ПЧ приемника «Балтика». Катушка контура L4 состоит из двух секций по 142 витка провода ЛЭШО 7х0,07, намотанного на полистироловом каркасе диаметром 8,6 мм. Намотка типа «Универсаль». Возможно использование любого другого контура ПЧ, резонансная частота которого лежит в диапазоне 0,4…4 МГц.

Катушка обратной связи L3 имеет 30 витков провода ПЭШО 0,15 и намотана между двумя секциями катушки L4. Дроссели Др2, Др3, Др4 и Др5 бескаркасные с внутренним диаметром 5 мм, выполнены посеребренным проводом диаметром 0,8 мм и содержат по 6 витков каждый.

Основной деталью радиостанции является двухпроводная линия L2, конструкция которой показана на рис.5. От тщательности ее изготовления зависит качество работы станции.

Рис.5. Конструкция двухпроводной лини L2.

Линия выполняется из меди, бронзы, латуни. Трубки и контакты, изготовленные из фольги толщиной 0,3…0,5 мм, необходимо посеребрить.Порядок сборки линии следующий. В основание 1 вставляют параллельно две трубки 2 и припаивают их. Контакты 3 свертывают в трубку, вставляют в отверстия на перемычке 4 и также припаивают. В отверстие перемычки (диаметром 2 мм) вставляют винт, а выступающий конец его расклепывают. Далее перемычку надевают на трубки, ввинчивают винт 5 в основание.

Трущиеся части винта смазывают, но смазывать трубки нельзя. Перемычка должна перемещаться плавно, без перекосов. В основании линии имеются два отверстия с резьбой для крепления к изолятору. Петля связи L1 изготовлена из посеребренного медного провода диаметром 2 мм. Расстояние между линией и петлей связи подбирается при налаживании станции.

6п15п | diyAudio

JavaScript отключен. Для лучшего опыта, пожалуйста, включите JavaScript в вашем браузере, прежде чем продолжить.

Статус: Эта старая тема закрыта. Если вы хотите повторно открыть эту тему, свяжитесь с модератором, нажав кнопку «Пожаловаться».

Перейти к последнему

08.10.2015 10:46

Мне нужна схема лампового усилителя 6p15p SE.. Помогите, пожалуйста, друзья?

08.10.2015 11:36

08. 10.2015 11:36

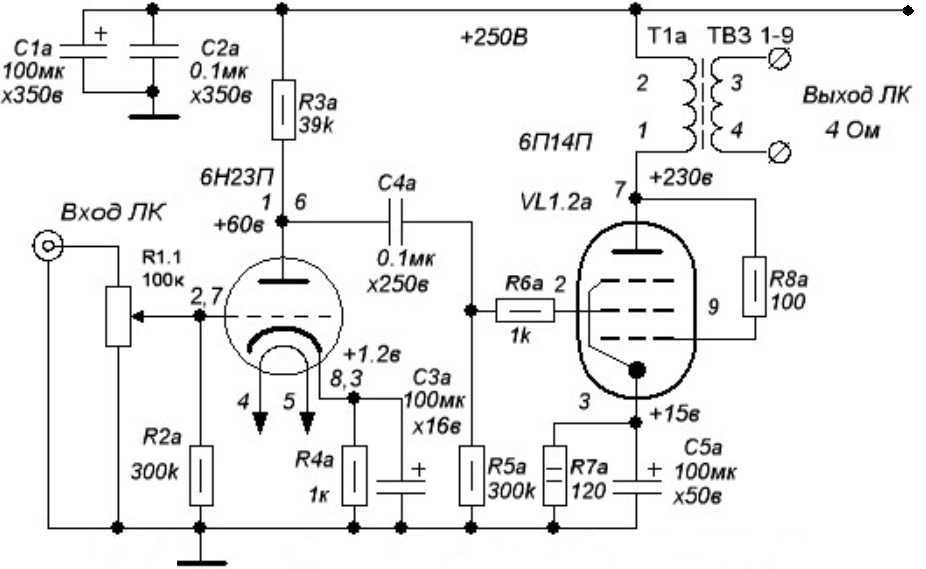

6П14П/15П СЭ

08.10.2015 12:23

Чистый маленький дизайн! Часто задумывался о том, чтобы использовать одну катушку старого ПТ для дросселя….

08. 10.2015 12:37

08.10.2015 12:37

Буквально миллионы этих усилителей 6BQ5/EL84 SE циркулируют вокруг, для меня руководство по моделированию SPICE на связанной странице более интересно, чем сам дизайн.

08.10.2015 12:37

08. 10.2015 21:53

08.10.2015 21:53

Ключом к успеху в использовании 6p15p, также известного как SV83, является учет хрупкости сетки экрана.

DECWARE SE84 (схема загружена) показывает, как что-то делать

Обратите внимание, что сетка экрана привязана к пластине через резистор 1 кОм

Кстати, разъемы, правильно подключенные для 6p15p, совместимы с 6BQ5/EL84/6p14p.

09. 10.2015 10:48

2015-10-09 10:48

DECWARE… ~700 долларов за «консольный» усилитель.

09.10.2015 17:04

Ничего особенного в топологии сигнала. Тем не менее, трансформаторы O / P хороши. Качество «железа» дешевых консольных усилителей SE на

ниже

качества.

Показать скрытый контент низкого качества

Статус: Эта старая тема закрыта. Если вы хотите повторно открыть эту тему, свяжитесь с модератором, нажав кнопку «Пожаловаться».

Делиться:

Фейсбук Твиттер Реддит Пинтерест Тамблер WhatsApp Электронная почта Делиться Связь

Верх Нижняя

Питание и налаживание

Для питания радиостанции требуется напряжение 150…170 В (ток 35…40 мА в режиме передачи и 17 мА в режиме приема). Напряжение накала 6,3 В при токе 0,9 А. В стационарных условиях питание осуществляется от обычного выпрямителя. В полевых — для накала используется аккумулятор, для питания анодных цепей — две последовательно соединенные батареи БАС-80.

Правильно собранная радиостанция сразу же начинает работать. При отсутствии сверхрегенерации необходимо переключить концы катушки обратной связи L3. Получив устойчивую сверхрегенерацию, проверяют перекрытие по частоте. Затем к радиостанции подключают антенну. При этом колебания сверхрегенератора могут сорваться, что указывает на сильную связь контура с антенной.

Изменяя расстояние между витком связи L1 и линией L2, добиваются того, чтобы генерация не срывалась во всем диапазоне частот, одновременно следя за тем, чтобы мощность передатчика не слишком уменьшилась. В режиме приема необходима слабая связь антенны с контуром, в режиме передачи — более сильная. Поэтому при налаживании необходимо обеспечить оптимальную связь.

Налаживание передатчика радиостанции заключается в таком подборе Др2, Др3, Др4, Др5, чтобы обеспечить максимальную мощность генератора. Модулятор специального налаживания не требует, проверяют лишь качество и глубину модуляции.

Окончательную настройку радиостанции следует проводить в полевых условиях, используя простейший индикатор напряженности поля, а также при проведении двухсторонних связей. Радиостанция может работать с антеннами волновой канал (4 элемента) или двойной квадрат. Последняя конструктивно проще.

Лампа 6Н15П (двойной триод) — DataSheet

Схема соединения электродов лампы 6Н15П	Корпус лампы 6Н15П
Цоколь миниатюрных ламп с диаметром 19 мм

Описание

Триод двойной для усиления напряжения низкой частоты и генерирования колебаний высокой частоты. Оформление — в стеклянной оболочке, миниатюриое. Масса 12 г.

Основные параметры при U_н = 6. 3 В, U_a= 100 В, Uс = -0.85 В (для ECC91, 6СС31), R_к = 50 Ом (для 6Н15П)
Параметр	Условия	6Н15П	ECC91, 6СС31	Ед. изм.
Аналог

—

6J6A, 6СС31,Е90СС, ЕСС91,ЕСС82, ЕСС802,ЕСС960

—
—
Ток накала
—
450±30
450
мА

Ток анода
—
9±3.5
8.5
мА

в начале характеристики
≤75
—
мкА

Обратный ток сетки
—
≤2
—
мкА

Ток утечки между катодом и подогревателем
—
≤20
—
мкА

Крутизна характеристики
—
5. 6±1.6
5.3
мА/В

U_н = 5.5 В
≥3.7
—

Коэффициент усиления
—
38±10

38
—

Выходная мощность
U_а = 150 В, I_а = 33 мА, R_с = 22 кОм, f = 250 МГц
≥0.7
—
Вт

Сопротивление изоляции анода
—
≥10
—
МОм

Сопротивление изоляции сетки
—
≥10
—
МОм

Напряжение виброшумов
R_а = 2 кОм
≤150
—
мВ

Межэлектродные емкости
входная каждого триода
2.2±0.8
2.2
пФ

выходная 1-го триода
0.45±0.2
0.55

выходная 2-го триода
0.4±0.15
0.55

проходная каждого триода
1.5±0.3
1. 6

катод-подогреватель
6.6±2.1

—
Наработка
—
≥500
—
ч

Критерии оценки

Обратный ток сетки
—
≤5
—
мкА

Крутизна характеристики
—
≥3.45
—
мА/В

Предельные эксплуатационные данные
Параметр	Условия	6Н15П	ECC91, 6СС31	Ед. изм
Напряжение накала	—	5.7-7	5.7-6.9	В
Напряжение анода	—	330	300	В
Напряжение между катодом и подогревателем	—	100	100	В
Мощность, рассеиваемая анодом каждого триода	—	1. 6	1.5	Вт
Сопротивление в цепи сетки	—	0.1	0.5	МОм
Температура баллона лампы	—	120	—	°C
Интервал рабочих температур окружающей среды	—	-60…+70	—	°C

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.

Анодные характеристики

Анодно-сеточные характеристики
